Körning och hantering219● A-vägar
● gångfartsområdenTilläggsskyltar ● extra skyltar för trafikmärken
● förbud mot körning med släp
● traktorbegränsning
● varning för våt vägbana
● varning för halka
● tidsbegränsningar
● avståndsbegränsningar
● vägvisningspilar
Skyltar för hastighetsbegränsning
eller omkörningsförbud visas i förar‐
informationscentralen tills nästa
hastighetsbegränsningsskylt eller
slut på hastighetsbegränsning
upptäcks eller upp till en angiven
skylttidsgräns.
Indikering av flera skyltar på
displayen kan förekomma.
Ett utropstecken inom en ram tyder
på att ytterligare ett märke, som
systemet inte kan identifiera tydligt,
har detekterats.
Systemet arbetar utan förlust av
prestanda upp till en hastighet på
200 km/h beroende på ljusförhållan‐ dena. På natten är systemet aktivt
upp till en hastighet på 160 km/h.
Displayvisning
Information om de trafikmärken som
gäller för närvarande finns på den
angivna trafikmärkesassistanssidan i
förarinformationscentralen.
Dessutom visas den för tillfället valda hastighetsgränsen permanent på
förarinformationscentralens nedre
rad. Om en hastighetsgräns som går att öka finns visas en +-symbol i detta
område.
Välj menyn Info ? på basnivådisp‐
layen via MENU och välj trafikmärke‐
sassistanssidan med justeringshjul
på blinkersspaken 3 110.

220Körning och hantering
Välj menyn Info på mellan- eller
högnivådisplayen via knapparna till höger på ratten och tryck på å eller
ä för att välja trafikmärkesassistans‐
sidan 3 110.
Om en annan sida har valts på förar‐
informationscentralens meny och
trafikmärkesassistanssidan väljs igen
visas det senast igenkända trafikmär‐ ket.
Varningsfunktion
Varningsfunktionen kan aktiveras
eller inaktiveras på trafikmärkesas‐
sistanssidans inställningsmeny.När trafikmärkesidentifieringssidan
har valts och sidan inte visas för till‐
fället visas nyupptäckta skyltar med
hastighetsgränser och omkörning
förbjuden som popupmenyer i förar‐
informationscentralen.Tryck på SET/CLR på blinkersspaken
på basnivådisplayen när trafikmärke‐
sassistanssidan visas.

Körning och hantering221Välj Varningar PÅ eller Varningar AV
genom att vrida justeringsratten och
trycka på SET/CLR.
Tryck på é på rattreglagen på
mellan- eller högnivådisplayen när
trafikmärkesassistanssidan visas.
Aktivera varningar genom att ställa in J , inaktivera varningar genom att
ställa in I via knappen 9.
Popup-varningen visas i cirka
åtta sekunder i förarinformations‐
centralen.
Systemåterställning
Du kan tömma innehållet i trafikmär‐
kesdisplayen på inställningsmenyn
för trafikmärkesassistanssidan
genom att välja Nollställ och bekräfta
med SET/CLR på blinkersspaken
eller 9 på rattreglagen.
Alternativt kan du trycka på SET/CLR eller 9 under tre sekunder för att
rensa sidans innehåll.
Vid en lyckad återställning hörs ett
klockljud och följande "standard‐
märke" visas tills nästa trafikmärke
upptäcks eller tillhandahålls genom
navigationssystemets kartdata.
I vissa fall rensas trafikmärkesassis‐
tansen automatiskt av systemet.
Rensning av trafikmärken
Det finns olika scenarier som leder till
rensning av de trafikmärken som
visas för tillfället. Efter rensningen
visas "standardmärket" eller ett
märke från navigationens kartdata i
förarinformationscentralen.
Orsaker till att märken raderas: ● En fördefinierad sträcka har körts
eller också har tiden förflutit (skil‐ jer sig för olika märkestyper)
● Bilen kör i en kurva
● Om inga navigationskartdata är tillgängliga och hastigheten sjun‐
ker under 52 km/h (inkörning i
stad upptäckt)
● Om navigationskartdata finns och inkörning i/utkörning ur en
stad har upptäckts på grund av
ändrade kartdata

Körning och hantering223Systemet antar att filen lämnas
oavsiktligt
● utan att blinkers används
● blinkers används i motsatt rikt‐ ning jämfört med den riktning
som filen lämnas i
● utan bromsning
● utan acceleration
● utan aktiv styrning.
Observera!
Systemet slås av vid upptäckt av
tvetydiga filmarkeringar, t.ex. i
områden med pågående vägarbe‐
ten.
Observera!
Systemet kan slås av om det
upptäcker filer som är för smala, för
breda eller för kurviga.Inkoppling
Filhållningsassistenten aktiveras
genom att man trycker på a. Lysdio‐
den i knappen tänds för att indikera att
systemet är på.
När kontrollampan a i instrument‐
gruppen eller head-up-displayen
lyser grönt är systemet redo att
användas.
Systemet fungerar bara vid hastig‐
heter mellan 60 km/h och 180 km/h
och om det finns filmarkeringar.
Systemet vrider ratten försiktigt och
kontrollampan a ändrar färg till gul
om bilen närmar sig en upptäckt
filmarkering utan att använda blinkers
i den riktningen.
Systemet varnar genom att blinka
a tillsammans med tre klockljud från
respektive riktning om en fil lämnas i betydande omfattning.
Systemet fungerar endast när det kan
detektera en filmarkering.
Om systemet upptäcker filmarker‐
ingar på ena sidan av vägen assiste‐
rar det endast på denna sida.
Filhållningsassistenten upptäcker om
du kör utan att ha händerna på ratten.
I så fall visas ett meddelande i förar‐
informationscentralen och en
varningssignal ljuder ända tills du
placerar händerna på ratten igen.
FrånkopplingDu kan inaktivera systemet genom att
trycka på a. Lampan i slocknar.

256Bilvård
I högerstyrda bilar är säkringshållarenplacerad bakom ett skydd i handsk‐
facket. Öppna handskfacket och ta
bort skyddet.
NrStrömkrets1Elektrisk fönsterhiss vänster2Elektrisk fönsterhiss höger3Karosstyrenhet4Klimatregleringsfläkt5Karosstyrenhet6Dragkrokssats7Baksäte, elektrisk infällning8Karosstyrenhet9Motorstyrenhet10Head-up-display11NO x-minskning/Rörvärmare12NO
x-minskning/Sotsensor13UREA-modul14Rattvärme15Växellådsstyrenhet16Förstärkare17LarmNrStrömkrets18Karosstyrenhet19UREA-modul20Karosstyrenhet21Karosstyrenhet22Karosstyrenhet23Elektriskt rattlås24Airbag25Diagnoskontakt26Eluttag lastutrymme27EBCM-ventil28Polisutrustning29–30–31Rattreglage32Tändningslås33Luftkonditionering34Central gateway-modul

Bilvård257NrStrömkrets35AUX/USB-kontakt36Trådlös laddare37Bakre torkare38Onstar39Display40Parkeringshjälp41Takkonsol42RadioBilverktygVerktyg
Bilar med reservhjul
Domkraften med hjulnyckel, verktyg,
en förlängningsskruv för att säkra ett
skadat hjul och bogseringsöglan
förvaras i verktygslådan under
reservhjulet i bagageutrymmet.
Reservhjul 3 270.
Bilar utan reservhjul
Skruvmejseln och bogseröglan finns i
en låda under golvluckan i bagageut‐
rymmet.
Däckreparationssats 3 263.

Bilvård261För information om däckbelastning,
se längre ner i detta kapitel.
Temperaturförhållanden 3 259.
För lågt däcktryck indikeras av
kontrollampan w 3 107.
Om w tänds bör du stanna så snart
som möjligt och justera däcktrycket
enligt rekommendationerna 3 295.
Kontrollera att bilens laststatus
matchar det valda däcktrycket. För
information om bilens laststatus, se
längre ner i detta kapitel.
När däcken har pumpats kan du behöva köra bilen något för att däckt‐
rycksvärdena ska uppdateras i förar‐
informationscentralen. Under denna
tid kan w fortsätta att lysa.
Om w tänds vid låg temperatur och
slocknar efter en stunds körning kan
det tyda på att däcktrycket håller på
att bli lågt. Kontrollera däcktrycket.
Bilmeddelanden 3 121.
Montera endast hjul med trycksenso‐ rer, annars kommer inget däcktryck
att visas och kontrollampan w lyser
konstant.
Ett reservhjul eller ett temporärt
reservhjul är inte utrustat med tryck‐
sensorer. Däcktrycksövervaknings‐
systemet fungerar inte för dessa hjul.
Kontrollampan w lyser. För de övriga
tre hjulen fungerar systemet.
Vid användning av konventionella
flytande reparationssatser kan syste‐
mets funktion påverkas. Fabriksgod‐
kända reparationssatser kan dock
användas.
Vid användning av elektronisk utrust‐
ning eller om man befinner sig nära
faciliteter som använder liknande
vågfrekvenser kan däcktrycksöver‐
vakningssystemet störas.
Varje gång däcken byts måste däckt‐
rycksövervakningssystemets givare
demonteras och underhållas. För
skruvsensorer ska ventilkärnan och
tätningsringen bytas, för klämsenso‐
rer ska hela ventilskaftet bytas.Använd endast originalplastventilhat‐
tar för att skydda ventilen från skador.Se upp
Använd inte ventilhattar av metall
eftersom de leder till oxidation och skador på ventilen.
Laststatus
Justera däcktrycket enligt bilens last‐
förhållanden enligt däckinformations‐
etiketten eller trycktabellen 3 295
och välj lämplig inställning på sidan
däckslast (däckbelastning) under
menyn Inställningar i förarinforma‐
tionscentralen 3 110. Denna inställ‐
ning bestämmer referenstrycken för
däcktrycksvarningarna.
Beroende på displaytyp visas menyn
Däckbelastning bara om bilen är
stillastående och parkeringsbromsen
är åtdragen. I bilar med automatisk
växellåda måste växelväljaren vara i
läge P.

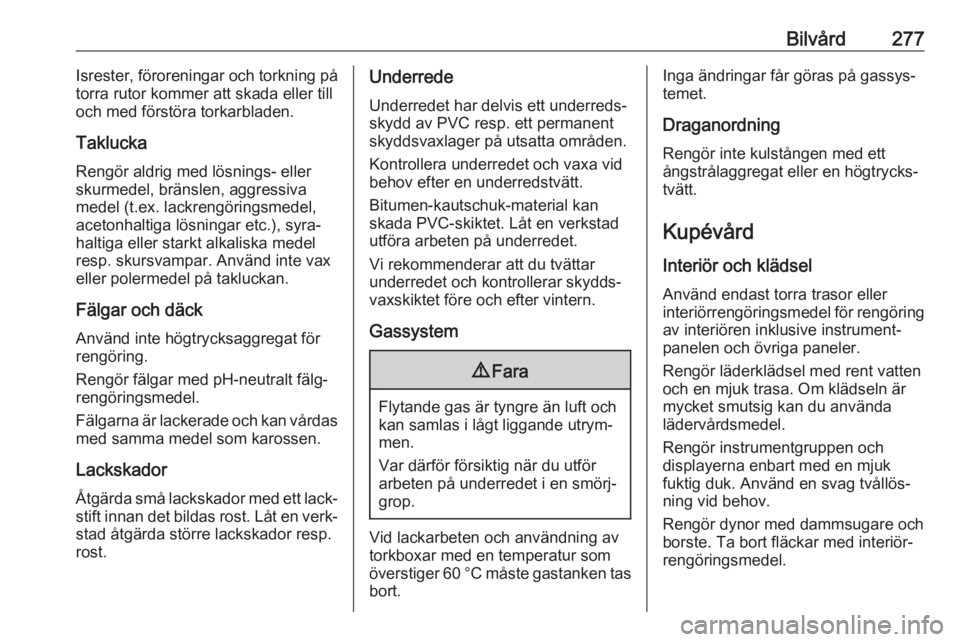

Bilvård277Isrester, föroreningar och torkning på
torra rutor kommer att skada eller till
och med förstöra torkarbladen.
Taklucka
Rengör aldrig med lösnings- eller skurmedel, bränslen, aggressiva medel (t.ex. lackrengöringsmedel,
acetonhaltiga lösningar etc.), syra‐
haltiga eller starkt alkaliska medel
resp. skursvampar. Använd inte vax
eller polermedel på takluckan.
Fälgar och däck Använd inte högtrycksaggregat förrengöring.
Rengör fälgar med pH-neutralt fälg‐
rengöringsmedel.
Fälgarna är lackerade och kan vårdas
med samma medel som karossen.
Lackskador Åtgärda små lackskador med ett lack‐
stift innan det bildas rost. Låt en verk‐ stad åtgärda större lackskador resp.
rost.Underrede
Underredet har delvis ett underreds‐
skydd av PVC resp. ett permanent
skyddsvaxlager på utsatta områden.
Kontrollera underredet och vaxa vid
behov efter en underredstvätt.
Bitumen-kautschuk-material kan
skada PVC-skiktet. Låt en verkstad
utföra arbeten på underredet.
Vi rekommenderar att du tvättar
underredet och kontrollerar skydds‐
vaxskiktet före och efter vintern.
Gassystem9 Fara
Flytande gas är tyngre än luft och
kan samlas i lågt liggande utrym‐
men.
Var därför försiktig när du utför
arbeten på underredet i en smörj‐
grop.
Vid lackarbeten och användning av torkboxar med en temperatur som
överstiger 60 °C måste gastanken tas
bort.
Inga ändringar får göras på gassys‐
temet.
Draganordning
Rengör inte kulstången med ett
ångstrålaggregat eller en högtrycks‐
tvätt.
Kupévård
Interiör och klädsel Använd endast torra trasor eller
interiörrengöringsmedel för rengöring
av interiören inklusive instrument‐
panelen och övriga paneler.
Rengör läderklädsel med rent vatten
och en mjuk trasa. Om klädseln är
mycket smutsig kan du använda
lädervårdsmedel.
Rengör instrumentgruppen och
displayerna enbart med en mjuk
fuktig duk. Använd en svag tvållös‐
ning vid behov.
Rengör dynor med dammsugare och
borste. Ta bort fläckar med interiör‐
rengöringsmedel.
