2017.75 OPEL CROSSLAND X Savininko vadovas (in Lithuanian)

Automobilio priežiūra191
Tolimųjų šviesų, posūkio žibintas (1)
Artimųjų šviesų žibintas ( 2)
Ilgosios šviesos
1. Pasukite dangtelį (1) prieš laikrodžio rodyklę ir nuimkite.
2.Ištraukite viršutinį lemputės laikiklį
iš reflektoriaus korpuso.
3. Ištraukite lemputę iš kištukinės jungties.
4. Pakeiskite lemputę ir prijunkite ją prie kištukinės jungties.
5. Įkiškite ir pastumkite lemputės laikiklį į reflektoriaus korpusą,
nustatydami ąselę tinkamoje
padėtyje.
6. Uždėkite gaubtą ir pasukite pagal laikrodžio rodyklę.
Posūkio signalo lemputė
1. Pasukite dangtelį (1) prieš laikrodžio rodyklę ir nuimkite.

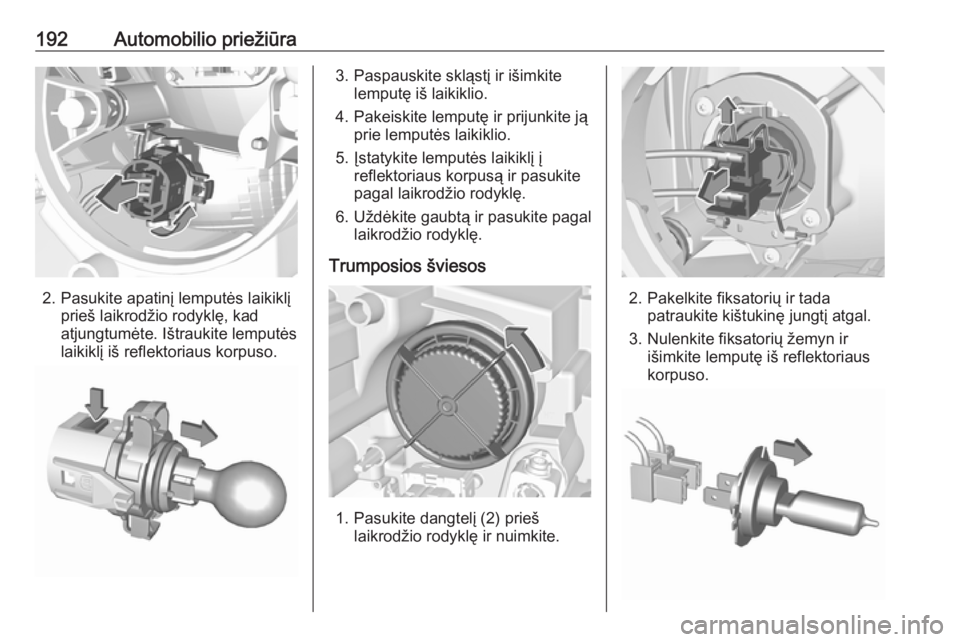

192Automobilio priežiūra
2. Pasukite apatinį lemputės laikiklįprieš laikrodžio rodyklę, kad
atjungtumėte. Ištraukite lemputės
laikiklį iš reflektoriaus korpuso.
3. Paspauskite skląstį ir išimkite lemputę iš laikiklio.
4. Pakeiskite lemputę ir prijunkite ją prie lemputės laikiklio.
5. Įstatykite lemputės laikiklį į reflektoriaus korpusą ir pasukite
pagal laikrodžio rodyklę.
6. Uždėkite gaubtą ir pasukite pagal laikrodžio rodyklę.
Trumposios šviesos
1. Pasukite dangtelį (2) prieš laikrodžio rodyklę ir nuimkite.
2. Pakelkite fiksatorių ir tada patraukite kištukinę jungtį atgal.
3. Nulenkite fiksatorių žemyn ir išimkite lemputę iš reflektoriaus
korpuso.

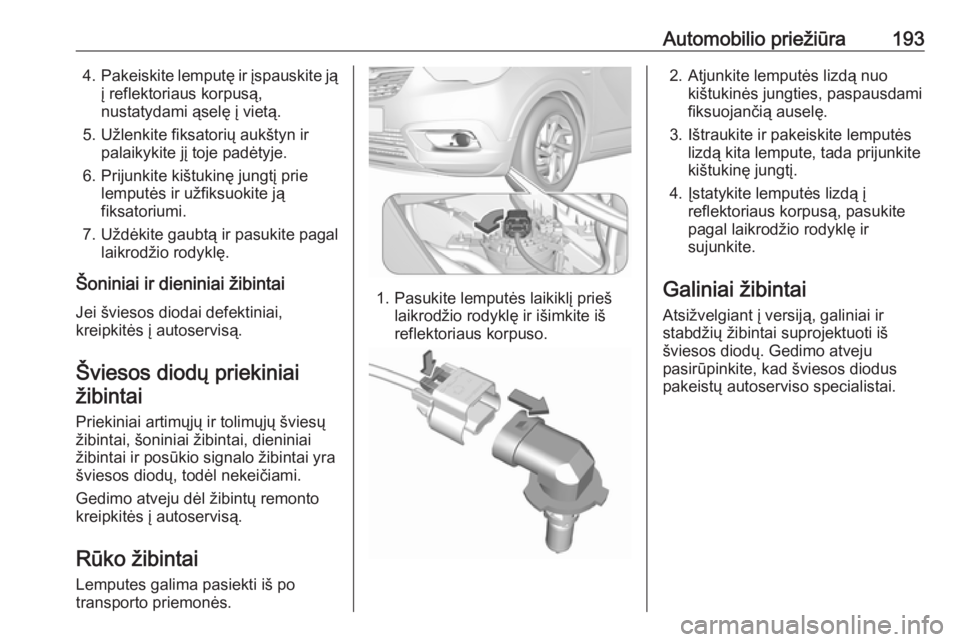

Automobilio priežiūra1934.Pakeiskite lemputę ir įspauskite ją
į reflektoriaus korpusą,
nustatydami ąselę į vietą.
5. Užlenkite fiksatorių aukštyn ir palaikykite jį toje padėtyje.
6. Prijunkite kištukinę jungtį prie lemputės ir užfiksuokite ją
fiksatoriumi.
7. Uždėkite gaubtą ir pasukite pagal laikrodžio rodyklę.
Šoniniai ir dieniniai žibintai
Jei šviesos diodai defektiniai,
kreipkitės į autoservisą.
Šviesos diodų priekiniai
žibintai
Priekiniai artimųjų ir tolimųjų šviesų
žibintai, šoniniai žibintai, dieniniai
žibintai ir posūkio signalo žibintai yra
šviesos diodų, todėl nekeičiami.
Gedimo atveju dėl žibintų remonto
kreipkitės į autoservisą.
Rūko žibintaiLemputes galima pasiekti iš po
transporto priemonės.
1. Pasukite lemputės laikiklį prieš laikrodžio rodyklę ir išimkite iš
reflektoriaus korpuso.
2. Atjunkite lemputės lizdą nuo kištukinės jungties, paspausdami
fiksuojančią auselę.
3. Ištraukite ir pakeiskite lemputės lizdą kita lempute, tada prijunkite
kištukinę jungtį.
4. Įstatykite lemputės lizdą į reflektoriaus korpusą, pasukite
pagal laikrodžio rodyklę ir
sujunkite.
Galiniai žibintai
Atsižvelgiant į versiją, galiniai ir
stabdžių žibintai suprojektuoti iš
šviesos diodų. Gedimo atveju
pasirūpinkite, kad šviesos diodus
pakeistų autoserviso specialistai.

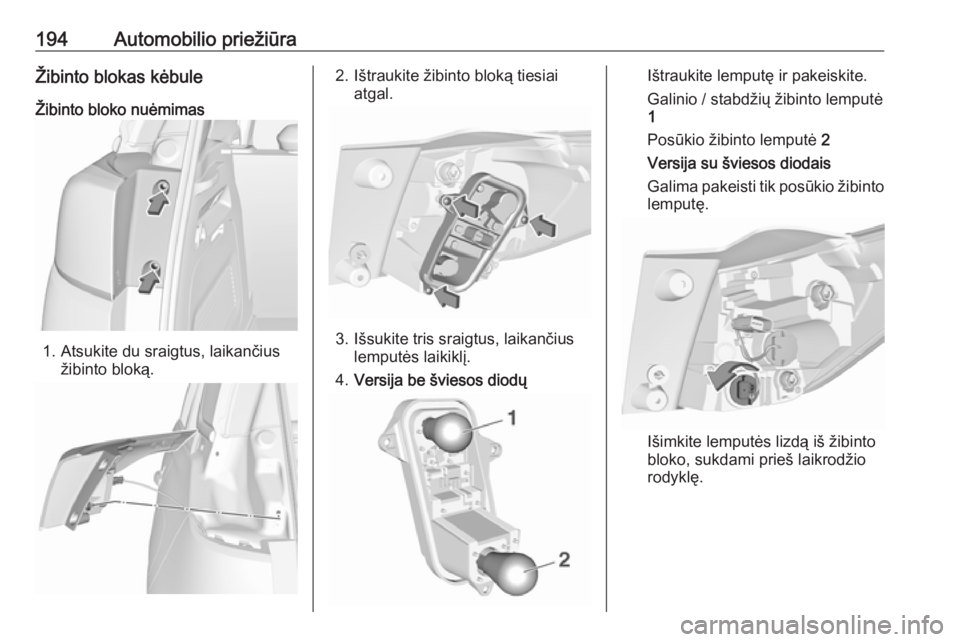

194Automobilio priežiūraŽibinto blokas kėbuleŽibinto bloko nuėmimas
1. Atsukite du sraigtus, laikančius žibinto bloką.
2. Ištraukite žibinto bloką tiesiai atgal.
3. Išsukite tris sraigtus, laikančiuslemputės laikiklį.
4. Versija be šviesos diodų
Ištraukite lemputę ir pakeiskite.
Galinio / stabdžių žibinto lemputė
1
Posūkio žibinto lemputė 2
Versija su šviesos diodais
Galima pakeisti tik posūkio žibinto lemputę.
Išimkite lemputės lizdą iš žibinto
bloko, sukdami prieš laikrodžio
rodyklę.

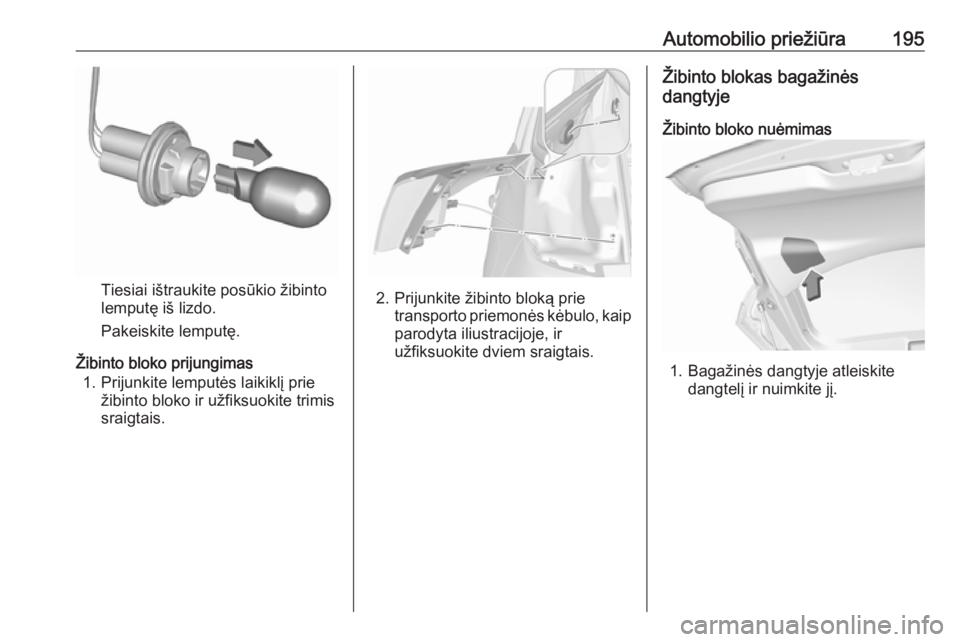

Automobilio priežiūra195
Tiesiai ištraukite posūkio žibinto
lemputę iš lizdo.
Pakeiskite lemputę.
Žibinto bloko prijungimas 1. Prijunkite lemputės laikiklį prie žibinto bloko ir užfiksuokite trimissraigtais.2. Prijunkite žibinto bloką prie transporto priemonės kėbulo, kaipparodyta iliustracijoje, ir
užfiksuokite dviem sraigtais.
Žibinto blokas bagažinės
dangtyje
Žibinto bloko nuėmimas
1. Bagažinės dangtyje atleiskite dangtelį ir nuimkite jį.

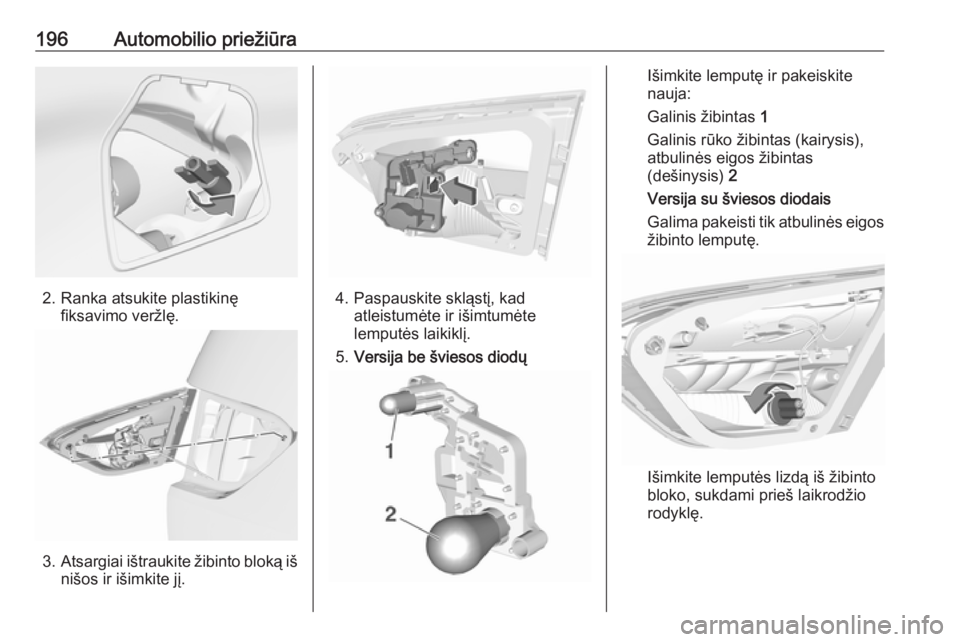

196Automobilio priežiūra
2. Ranka atsukite plastikinęfiksavimo veržlę.
3.Atsargiai ištraukite žibinto bloką iš
nišos ir išimkite jį.
4. Paspauskite skląstį, kad atleistumėte ir išimtumėte
lemputės laikiklį.
5. Versija be šviesos diodų
Išimkite lemputę ir pakeiskite
nauja:
Galinis žibintas 1
Galinis rūko žibintas (kairysis),
atbulinės eigos žibintas
(dešinysis) 2
Versija su šviesos diodais
Galima pakeisti tik atbulinės eigos žibinto lemputę.
Išimkite lemputės lizdą iš žibinto
bloko, sukdami prieš laikrodžio
rodyklę.

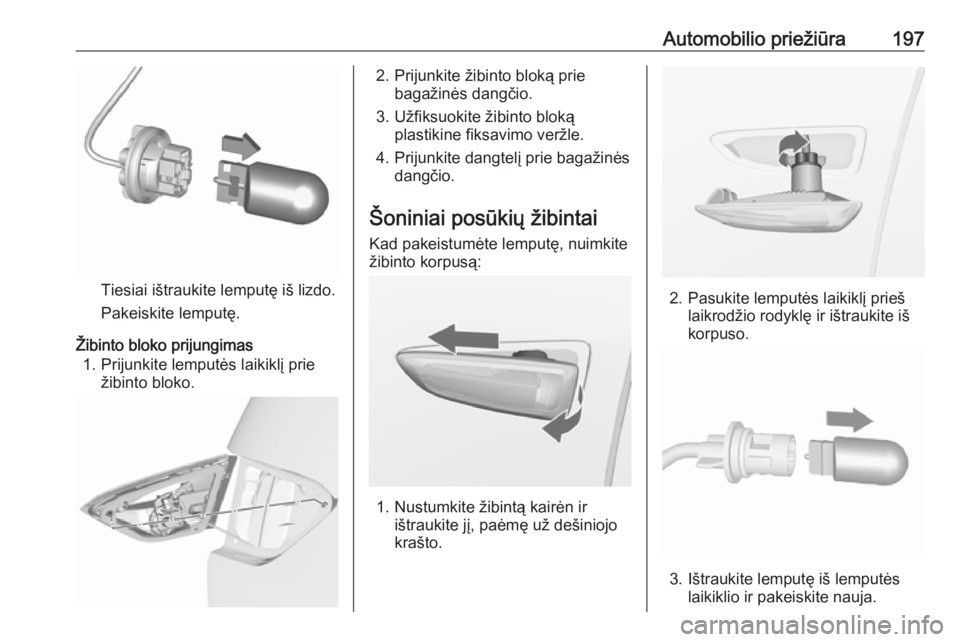

Automobilio priežiūra197
Tiesiai ištraukite lemputę iš lizdo.
Pakeiskite lemputę.
Žibinto bloko prijungimas 1. Prijunkite lemputės laikiklį prie žibinto bloko.
2. Prijunkite žibinto bloką priebagažinės dangčio.
3. Užfiksuokite žibinto bloką plastikine fiksavimo veržle.
4. Prijunkite dangtelį prie bagažinės dangčio.
Šoniniai posūkių žibintai Kad pakeistumėte lemputę, nuimkite
žibinto korpusą:
1. Nustumkite žibintą kairėn ir ištraukite jį, paėmę už dešiniojo
krašto.
2. Pasukite lemputės laikiklį prieš laikrodžio rodyklę ir ištraukite iš
korpuso.
3. Ištraukite lemputę iš lemputės laikiklio ir pakeiskite nauja.

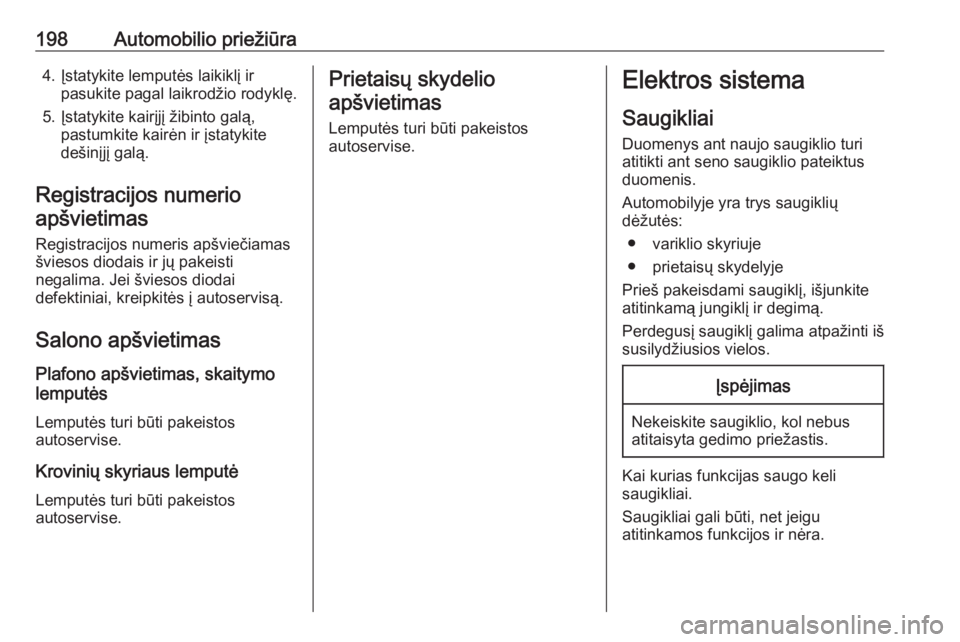

198Automobilio priežiūra4. Įstatykite lemputės laikiklį irpasukite pagal laikrodžio rodyklę.
5. Įstatykite kairįjį žibinto galą, pastumkite kairėn ir įstatykite
dešinįjį galą.
Registracijos numerio apšvietimas
Registracijos numeris apšviečiamas
šviesos diodais ir jų pakeisti
negalima. Jei šviesos diodai
defektiniai, kreipkitės į autoservisą.
Salono apšvietimas Plafono apšvietimas, skaitymo
lemputės
Lemputės turi būti pakeistos
autoservise.
Krovinių skyriaus lemputė
Lemputės turi būti pakeistos
autoservise.Prietaisų skydelio
apšvietimas
Lemputės turi būti pakeistos
autoservise.Elektros sistema
SaugikliaiDuomenys ant naujo saugiklio turi
atitikti ant seno saugiklio pateiktus
duomenis.
Automobilyje yra trys saugiklių
dėžutės:
● variklio skyriuje
● prietaisų skydelyje
Prieš pakeisdami saugiklį, išjunkite
atitinkamą jungiklį ir degimą.
Perdegusį saugiklį galima atpažinti iš
susilydžiusios vielos.Įspėjimas
Nekeiskite saugiklio, kol nebus
atitaisyta gedimo priežastis.
Kai kurias funkcijas saugo keli
saugikliai.
Saugikliai gali būti, net jeigu
atitinkamos funkcijos ir nėra.
