2017.75 OPEL CROSSLAND X Priručnik za vlasnika (in Croatian)

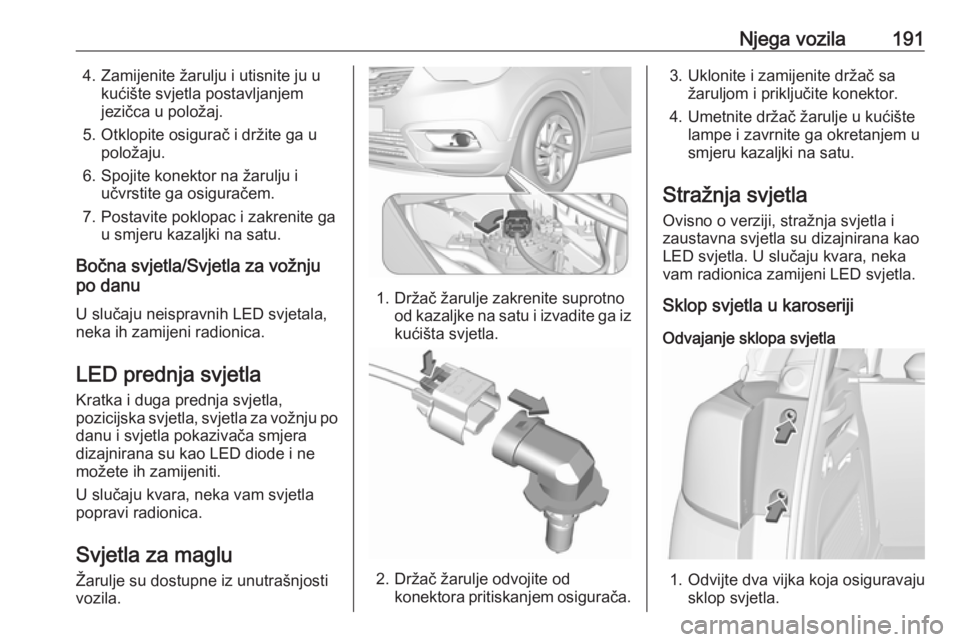

Njega vozila1914. Zamijenite žarulju i utisnite ju ukućište svjetla postavljanjemjezičca u položaj.
5. Otklopite osigurač i držite ga u položaju.
6. Spojite konektor na žarulju i učvrstite ga osiguračem.
7. Postavite poklopac i zakrenite ga u smjeru kazaljki na satu.
Bočna svjetla/Svjetla za vožnju
po danu
U slučaju neispravnih LED svjetala, neka ih zamijeni radionica.
LED prednja svjetla Kratka i duga prednja svjetla,
pozicijska svjetla, svjetla za vožnju po
danu i svjetla pokazivača smjera
dizajnirana su kao LED diode i ne
možete ih zamijeniti.
U slučaju kvara, neka vam svjetla popravi radionica.
Svjetla za maglu
Žarulje su dostupne iz unutrašnjosti
vozila.
1. Držač žarulje zakrenite suprotno od kazaljke na satu i izvadite ga izkućišta svjetla.
2. Držač žarulje odvojite od konektora pritiskanjem osigurača.
3. Uklonite i zamijenite držač sa žaruljom i priključite konektor.
4. Umetnite držač žarulje u kućište lampe i zavrnite ga okretanjem u
smjeru kazaljki na satu.
Stražnja svjetla
Ovisno o verziji, stražnja svjetla i
zaustavna svjetla su dizajnirana kao
LED svjetla. U slučaju kvara, neka vam radionica zamijeni LED svjetla.
Sklop svjetla u karoseriji
Odvajanje sklopa svjetla
1. Odvijte dva vijka koja osiguravaju sklop svjetla.

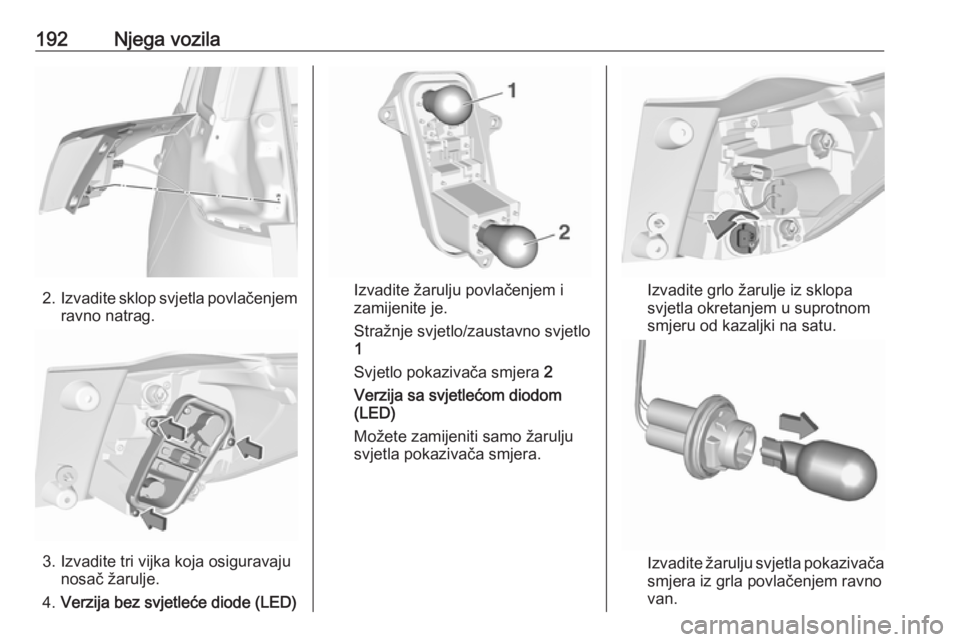

192Njega vozila
2.Izvadite sklop svjetla povlačenjem
ravno natrag.
3. Izvadite tri vijka koja osiguravaju nosač žarulje.
4. Verzija bez svjetleće diode (LED)
Izvadite žarulju povlačenjem i
zamijenite je.
Stražnje svjetlo/zaustavno svjetlo
1
Svjetlo pokazivača smjera 2
Verzija sa svjetlećom diodom
(LED)
Možete zamijeniti samo žarulju
svjetla pokazivača smjera.Izvadite grlo žarulje iz sklopa
svjetla okretanjem u suprotnom
smjeru od kazaljki na satu.
Izvadite žarulju svjetla pokazivača smjera iz grla povlačenjem ravnovan.

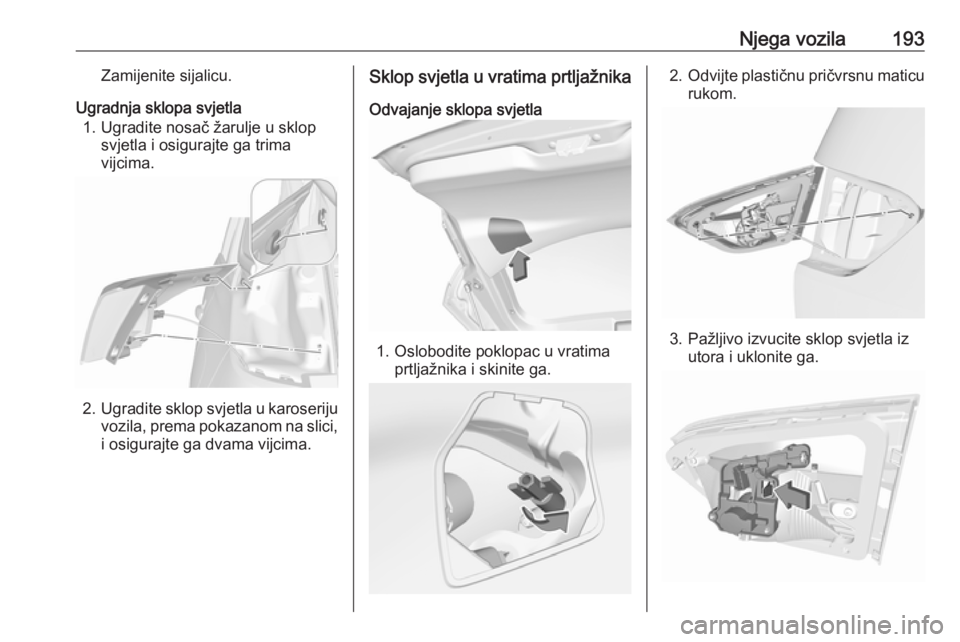

Njega vozila193Zamijenite sijalicu.
Ugradnja sklopa svjetla 1. Ugradite nosač žarulje u sklop svjetla i osigurajte ga trima
vijcima.
2. Ugradite sklop svjetla u karoseriju
vozila, prema pokazanom na slici, i osigurajte ga dvama vijcima.
Sklop svjetla u vratima prtljažnika
Odvajanje sklopa svjetla
1. Oslobodite poklopac u vratima prtljažnika i skinite ga.
2.Odvijte plastičnu pričvrsnu maticu
rukom.
3. Pažljivo izvucite sklop svjetla iz utora i uklonite ga.

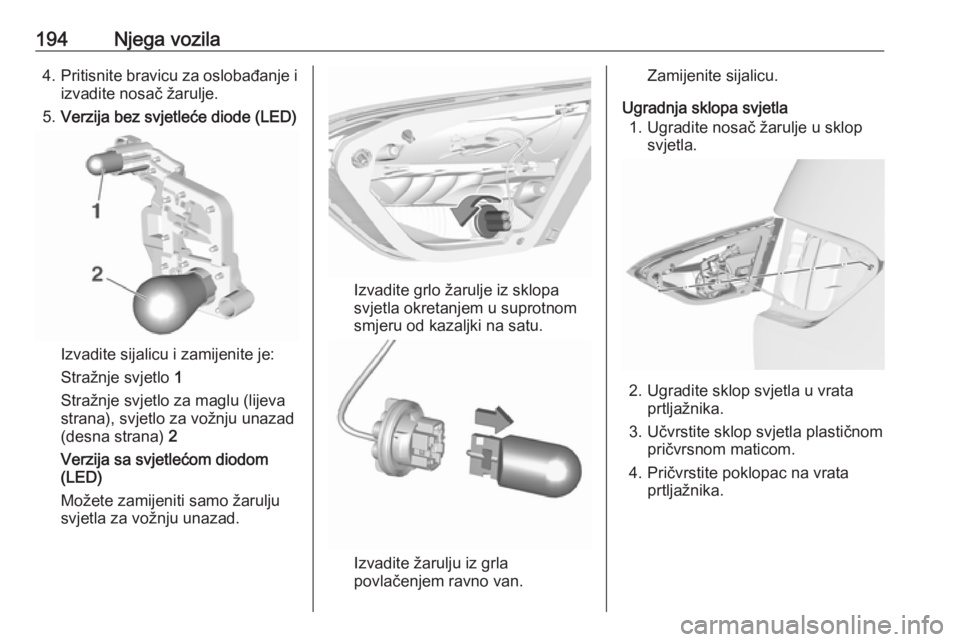

194Njega vozila4.Pritisnite bravicu za oslobađanje i
izvadite nosač žarulje.
5. Verzija bez svjetleće diode (LED)
Izvadite sijalicu i zamijenite je:
Stražnje svjetlo 1
Stražnje svjetlo za maglu (lijeva
strana), svjetlo za vožnju unazad
(desna strana) 2
Verzija sa svjetlećom diodom
(LED)
Možete zamijeniti samo žarulju
svjetla za vožnju unazad.
Izvadite grlo žarulje iz sklopa
svjetla okretanjem u suprotnom
smjeru od kazaljki na satu.
Izvadite žarulju iz grla
povlačenjem ravno van.
Zamijenite sijalicu.
Ugradnja sklopa svjetla 1. Ugradite nosač žarulje u sklop svjetla.
2. Ugradite sklop svjetla u vrata prtljažnika.
3. Učvrstite sklop svjetla plastičnom pričvrsnom maticom.
4. Pričvrstite poklopac na vrata prtljažnika.

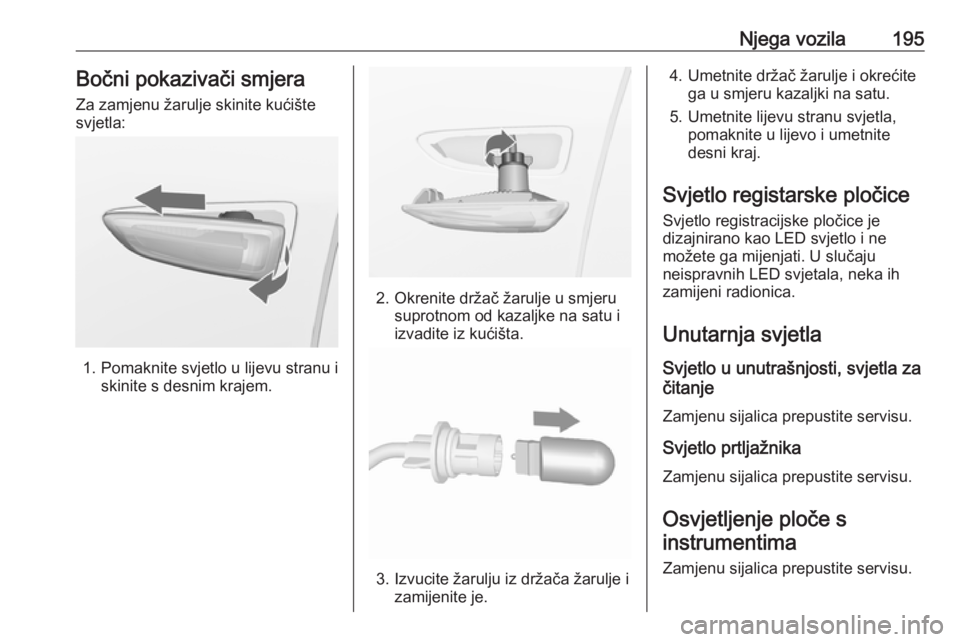

Njega vozila195Bočni pokazivači smjera
Za zamjenu žarulje skinite kućište
svjetla:
1. Pomaknite svjetlo u lijevu stranu i skinite s desnim krajem.
2. Okrenite držač žarulje u smjerusuprotnom od kazaljke na satu i
izvadite iz kućišta.
3. Izvucite žarulju iz držača žarulje i zamijenite je.
4. Umetnite držač žarulje i okrećitega u smjeru kazaljki na satu.
5. Umetnite lijevu stranu svjetla, pomaknite u lijevo i umetnite
desni kraj.
Svjetlo registarske pločice
Svjetlo registracijske pločice je
dizajnirano kao LED svjetlo i ne
možete ga mijenjati. U slučaju
neispravnih LED svjetala, neka ih
zamijeni radionica.
Unutarnja svjetla Svjetlo u unutrašnjosti, svjetla za
čitanje
Zamjenu sijalica prepustite servisu.
Svjetlo prtljažnika Zamjenu sijalica prepustite servisu.
Osvjetljenje ploče s instrumentima
Zamjenu sijalica prepustite servisu.

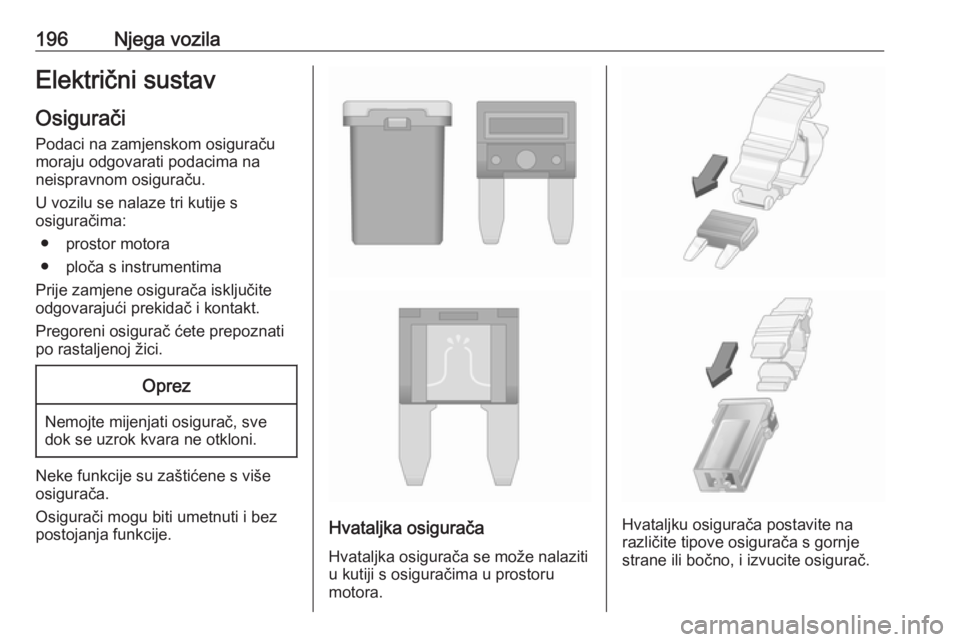

196Njega vozilaElektrični sustavOsigurači
Podaci na zamjenskom osiguraču
moraju odgovarati podacima na
neispravnom osiguraču.
U vozilu se nalaze tri kutije s
osiguračima:
● prostor motora
● ploča s instrumentima
Prije zamjene osigurača isključite
odgovarajući prekidač i kontakt.
Pregoreni osigurač ćete prepoznati
po rastaljenoj žici.Oprez
Nemojte mijenjati osigurač, sve
dok se uzrok kvara ne otkloni.
Neke funkcije su zaštićene s više
osigurača.
Osigurači mogu biti umetnuti i bez
postojanja funkcije.
Hvataljka osigurača
Hvataljka osigurača se može nalaziti
u kutiji s osiguračima u prostoru
motora.Hvataljku osigurača postavite na
različite tipove osigurača s gornje
strane ili bočno, i izvucite osigurač.

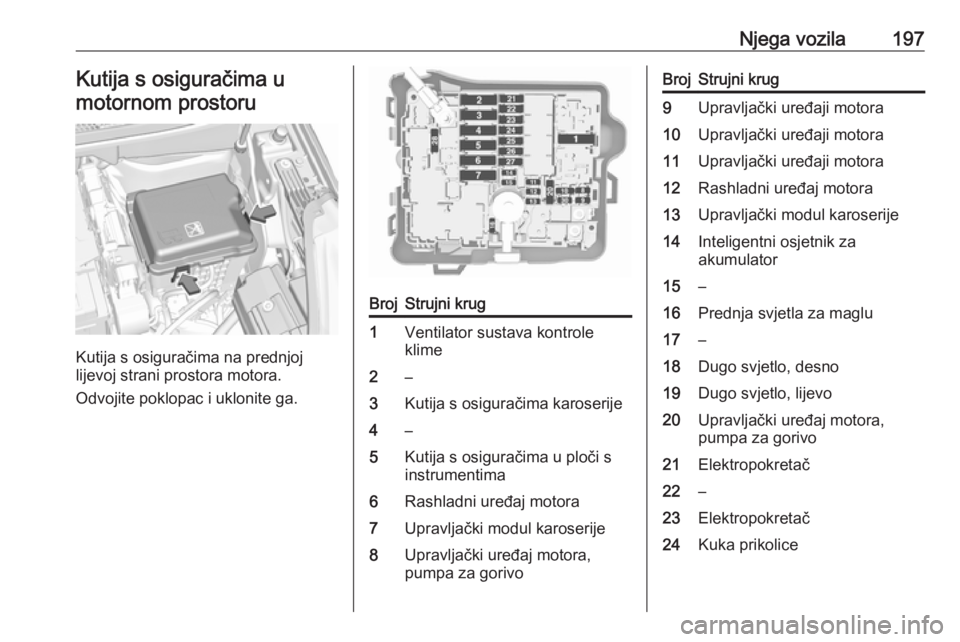

Njega vozila197Kutija s osiguračima u
motornom prostoru
Kutija s osiguračima na prednjoj
lijevoj strani prostora motora.
Odvojite poklopac i uklonite ga.
BrojStrujni krug1Ventilator sustava kontrole
klime2–3Kutija s osiguračima karoserije4–5Kutija s osiguračima u ploči s
instrumentima6Rashladni uređaj motora7Upravljački modul karoserije8Upravljački uređaj motora,
pumpa za gorivoBrojStrujni krug9Upravljački uređaji motora10Upravljački uređaji motora11Upravljački uređaji motora12Rashladni uređaj motora13Upravljački modul karoserije14Inteligentni osjetnik za
akumulator15–16Prednja svjetla za maglu17–18Dugo svjetlo, desno19Dugo svjetlo, lijevo20Upravljački uređaj motora,
pumpa za gorivo21Elektropokretač22–23Elektropokretač24Kuka prikolice

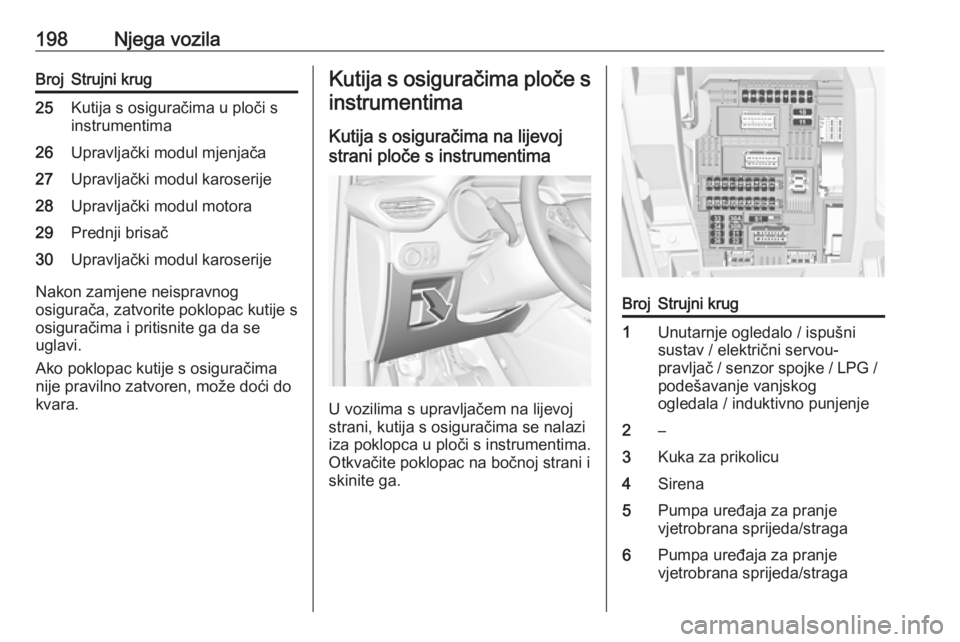

198Njega vozilaBrojStrujni krug25Kutija s osiguračima u ploči s
instrumentima26Upravljački modul mjenjača27Upravljački modul karoserije28Upravljački modul motora29Prednji brisač30Upravljački modul karoserije
Nakon zamjene neispravnog
osigurača, zatvorite poklopac kutije s
osiguračima i pritisnite ga da se
uglavi.
Ako poklopac kutije s osiguračima
nije pravilno zatvoren, može doći do
kvara.
Kutija s osiguračima ploče s
instrumentima
Kutija s osiguračima na lijevoj
strani ploče s instrumentima
U vozilima s upravljačem na lijevoj
strani, kutija s osiguračima se nalazi
iza poklopca u ploči s instrumentima.
Otkvačite poklopac na bočnoj strani i
skinite ga.
BrojStrujni krug1Unutarnje ogledalo / ispušni
sustav / električni servou‐
pravljač / senzor spojke / LPG / podešavanje vanjskog
ogledala / induktivno punjenje2–3Kuka za prikolicu4Sirena5Pumpa uređaja za pranje
vjetrobrana sprijeda/straga6Pumpa uređaja za pranje
vjetrobrana sprijeda/straga
