2017.75 OPEL CROSSLAND X Instruksjonsbok

Pleie av bilen183
Fjern pæresokkelen fra lysenhe‐ten ved å dreie den mot klokken.
Ta ut blinklyspæren fra sokkelen
ved å trekke den rett ut.
Skift lyspære.
Montere lysenheten 1. Monter pæreholderen i lysenhe‐ ten, og fest den med de tre
skruene.
2. Monter lysenheten i bilkarosseriet
som vist i illustrasjonen, og fest
den med de to skruene.
Lysenhet i bakluken
Demontere lysenheten
1. Løsne dekselet i bakluken og ta det av.

184Pleie av bilen2. Skru ut plastfestemutteren forhånd.
3. Trekk baklysenheten forsiktig utav utsparingen, og ta den av.
4. Trykk på låsen for å frigjøre og ta ut pæreholderen.
5. Versjon uten LED
Ta ut lyspæren, og skift den ut:
Baklys 1
Tåkelys bak (venstre side), rygge‐ lys (høyre side) 2
Versjon med LED
Bare pæren til ryggelyset kan skif‐
tes.
Fjern pæresokkelen fra lysenhe‐ ten ved å dreie den mot klokken.
Ta ut pæren fra sokkelen ved å
trekke den rett ut.
Skift lyspære.

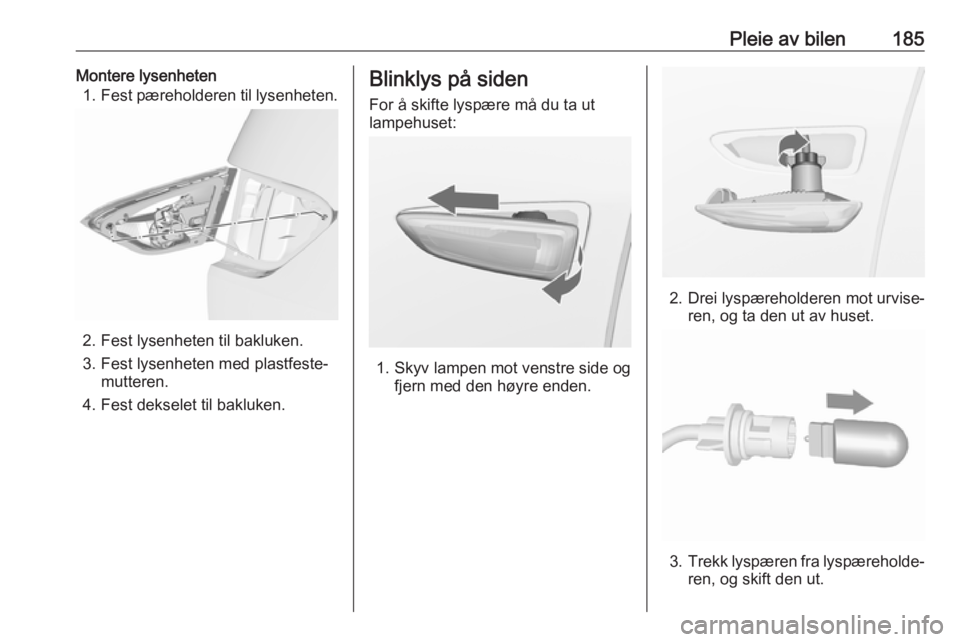

Pleie av bilen185Montere lysenheten1. Fest pæreholderen til lysenheten.
2. Fest lysenheten til bakluken.
3. Fest lysenheten med plastfeste‐ mutteren.
4. Fest dekselet til bakluken.
Blinklys på siden
For å skifte lyspære må du ta ut
lampehuset:
1. Skyv lampen mot venstre side og fjern med den høyre enden.
2. Drei lyspæreholderen mot urvise‐ren, og ta den ut av huset.
3.Trekk lyspæren fra lyspæreholde‐
ren, og skift den ut.

186Pleie av bilen4.Sett inn pæreholderen og vri med
klokken.
5. Sett inn venstre ende av lampen, skyv mot venstre og sett inn høyreende.
Skiltlys
Skiltlyset er utformet med lysdioder
og kan ikke skiftes ut. Overlat arbei‐
det til et verksted hvis LED-lampene
er defekte.
Innvendige lys
Kupélys foran, leselys
Overlat pæreskift til et verksted.
Bagasjeromslys Overlat pæreskift til et verksted.
Instrumentpanelbelysning
Overlat pæreskift til et verksted.Elektrisk anlegg
Sikringer
Skift ut i samsvar med teksten på den defekte sikringen.
Det er tre sikringsbokser i bilen: ● motorrom
● instrumentpanel
Slå alltid av den aktuelle bryteren og
tenningen før du skifter sikring.
En defekt sikring kan gjenkjennes ved
at tråden er smeltet.Merk
Skift ikke ut sikringen før årsaken
til feilen er fjernet.
Enkelte funksjoner kan være beskyt‐
tet med flere sikringer.
Det kan også være satt inn sikringer
som ikke har noen funksjon.
Sikringstrekker
Det kan være plassert en sikrings‐
trekker i sikringsboksen i motorrom‐
met.

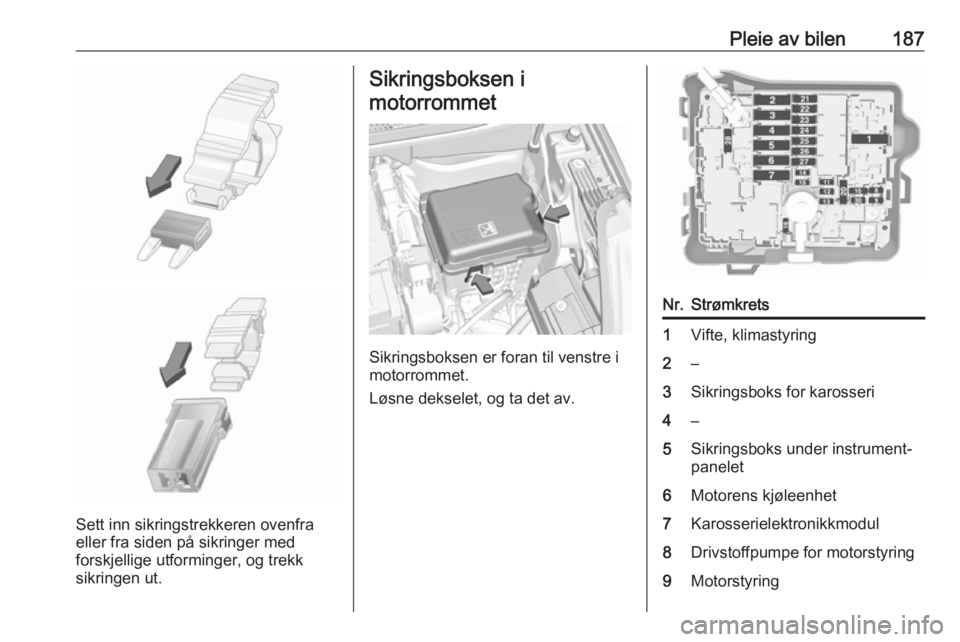

Pleie av bilen187
Sett inn sikringstrekkeren ovenfra
eller fra siden på sikringer med
forskjellige utforminger, og trekk
sikringen ut.
Sikringsboksen i
motorrommet
Sikringsboksen er foran til venstre i
motorrommet.
Løsne dekselet, og ta det av.
Nr.Strømkrets1Vifte, klimastyring2–3Sikringsboks for karosseri4–5Sikringsboks under instrument‐
panelet6Motorens kjøleenhet7Karosserielektronikkmodul8Drivstoffpumpe for motorstyring9Motorstyring

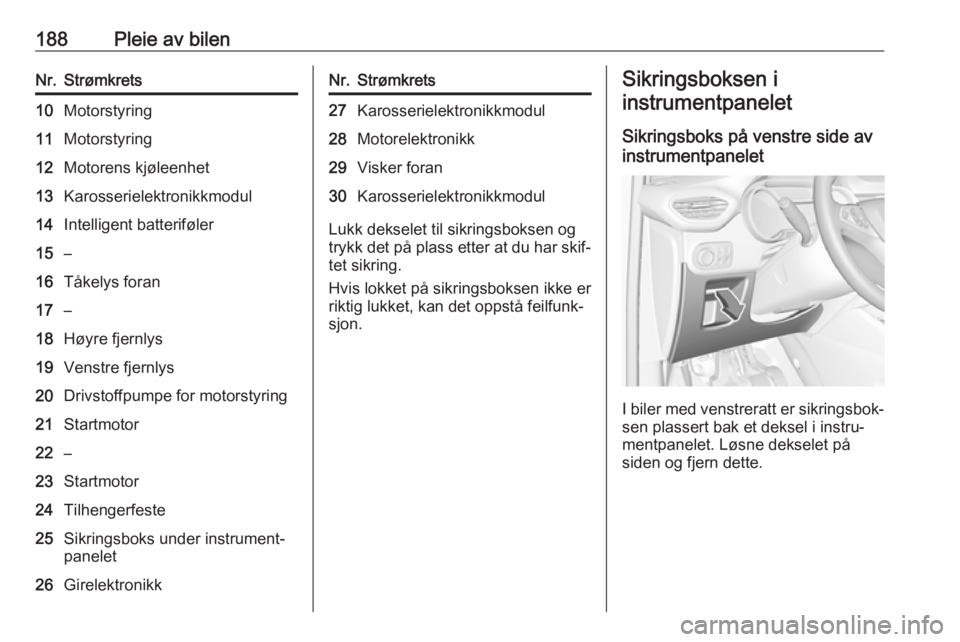

188Pleie av bilenNr.Strømkrets10Motorstyring11Motorstyring12Motorens kjøleenhet13Karosserielektronikkmodul14Intelligent batteriføler15–16Tåkelys foran17–18Høyre fjernlys19Venstre fjernlys20Drivstoffpumpe for motorstyring21Startmotor22–23Startmotor24Tilhengerfeste25Sikringsboks under instrument‐
panelet26GirelektronikkNr.Strømkrets27Karosserielektronikkmodul28Motorelektronikk29Visker foran30Karosserielektronikkmodul
Lukk dekselet til sikringsboksen og
trykk det på plass etter at du har skif‐
tet sikring.
Hvis lokket på sikringsboksen ikke er
riktig lukket, kan det oppstå feilfunk‐
sjon.
Sikringsboksen i
instrumentpanelet
Sikringsboks på venstre side av
instrumentpanelet
I biler med venstreratt er sikringsbok‐
sen plassert bak et deksel i instru‐
mentpanelet. Løsne dekselet på siden og fjern dette.

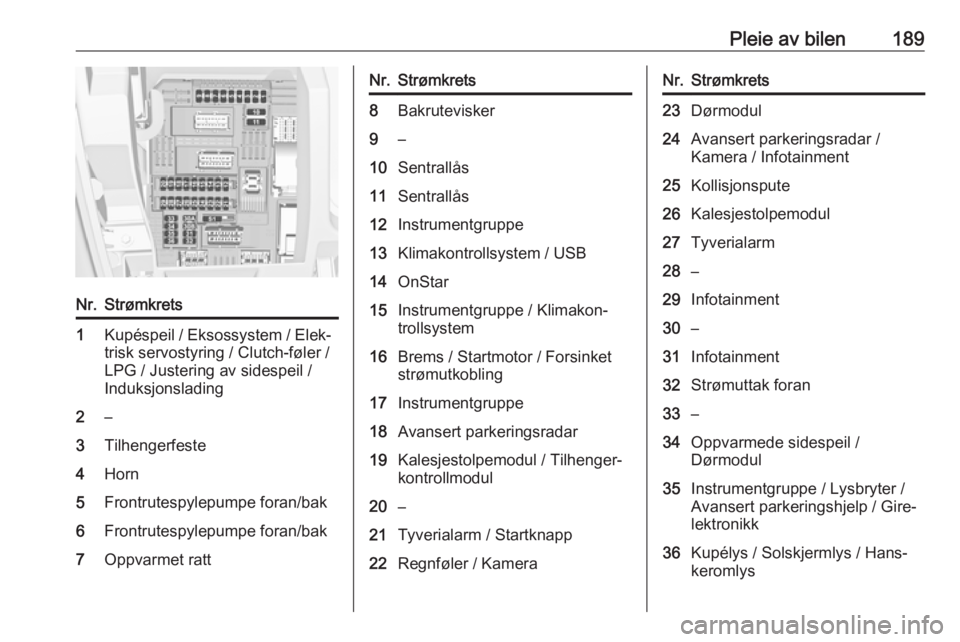

Pleie av bilen189Nr.Strømkrets1Kupéspeil / Eksossystem / Elek‐
trisk servostyring / Clutch-føler /
LPG / Justering av sidespeil /
Induksjonslading2–3Tilhengerfeste4Horn5Frontrutespylepumpe foran/bak6Frontrutespylepumpe foran/bak7Oppvarmet rattNr.Strømkrets8Bakrutevisker9–10Sentrallås11Sentrallås12Instrumentgruppe13Klimakontrollsystem / USB14OnStar15Instrumentgruppe / Klimakon‐
trollsystem16Brems / Startmotor / Forsinket
strømutkobling17Instrumentgruppe18Avansert parkeringsradar19Kalesjestolpemodul / Tilhenger‐
kontrollmodul20–21Tyverialarm / Startknapp22Regnføler / KameraNr.Strømkrets23Dørmodul24Avansert parkeringsradar /
Kamera / Infotainment25Kollisjonspute26Kalesjestolpemodul27Tyverialarm28–29Infotainment30–31Infotainment32Strømuttak foran33–34Oppvarmede sidespeil /
Dørmodul35Instrumentgruppe / Lysbryter /
Avansert parkeringshjelp / Gire‐
lektronikk36Kupélys / Solskjermlys / Hans‐
keromlys

190Pleie av bilenSikringsboks på høyre side av
instrumentpanelet
På biler med venstreratt sitter
sikringsboksen bak et deksel i hans‐
kerommet. Åpne hanskerommet og ta
vekk dekselet. Ta ut braketten.
Nr.Strømkrets1Oppvarmet bakrute2Oppvarmede sidespeil3Elektrisk vindu foran4Kontrollenhet for førerdør5Elektrisk vindu bak6Setevarme7–8Infotainment9–Nr.Strømkrets10Strømuttak bak11–12–
