2017.75 OPEL CROSSLAND X Посібник з експлуатації (in Ukrainian)

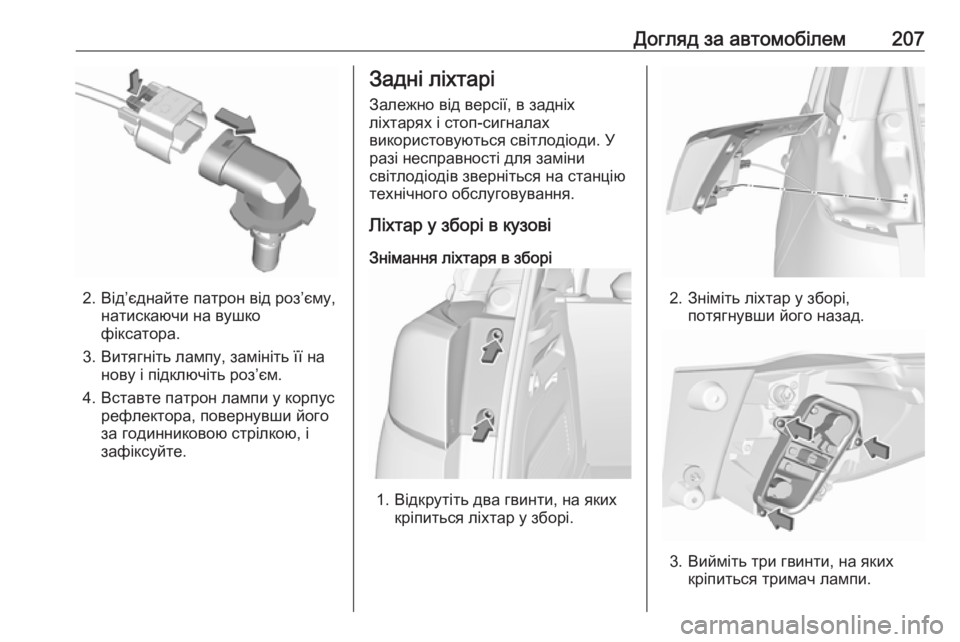

Догляд за автомобілем207
2. Від’єднайте патрон від роз’єму,натискаючи на вушкофіксатора.
3. Витягніть лампу, замініть її на нову і підключіть роз’єм.
4. Вставте патрон лампи у корпус рефлектора, повернувши його
за годинниковою стрілкою, і
зафіксуйте.
Задні ліхтарі
Залежно від версії, в задніх
ліхтарях і стоп-сигналах
використовуються світлодіоди. У
разі несправності для заміни
світлодіодів зверніться на станцію
технічного обслуговування.
Ліхтар у зборі в кузові
Знімання ліхтаря в зборі
1. Відкрутіть два гвинти, на яких кріпиться ліхтар у зборі.
2. Зніміть ліхтар у зборі,потягнувши його назад.
3. Вийміть три гвинти, на яких кріпиться тримач лампи.

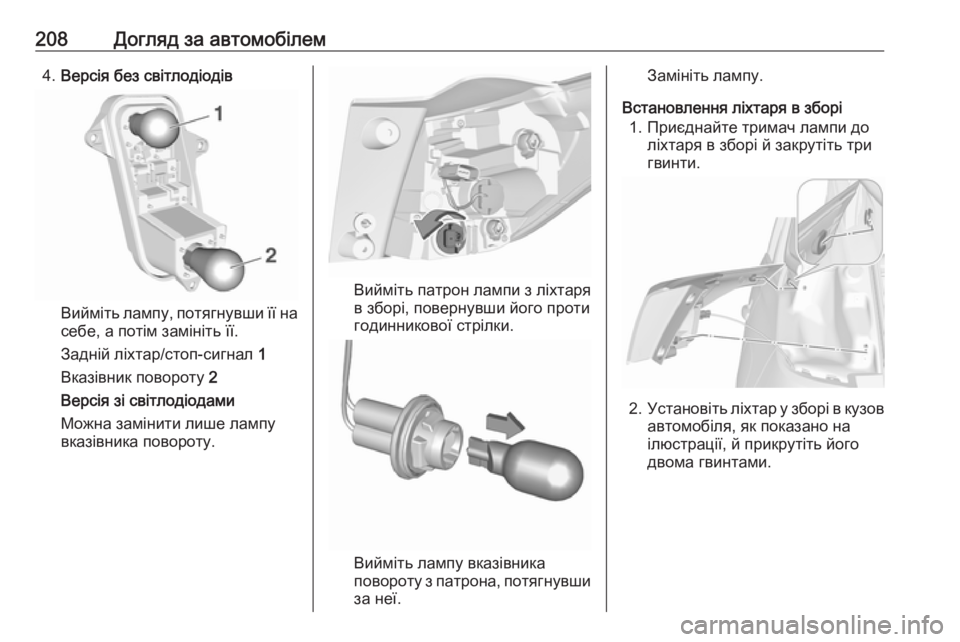

208Догляд за автомобілем4.Версія без світлодіодів
Вийміть лампу, потягнувши її на
себе, а потім замініть її.
Задній ліхтар/стоп-сигнал 1
Вказівник повороту 2
Версія зі світлодіодами
Можна замінити лише лампу
вказівника повороту.
Вийміть патрон лампи з ліхтаря
в зборі, повернувши його проти
годинникової стрілки.
Вийміть лампу вказівника
повороту з патрона, потягнувши
за неї.
Замініть лампу.
Встановлення ліхтаря в зборі 1. Приєднайте тримач лампи до ліхтаря в зборі й закрутіть три
гвинти.
2. Установіть ліхтар у зборі в кузов
автомобіля, як показано на
ілюстрації, й прикрутіть його
двома гвинтами.

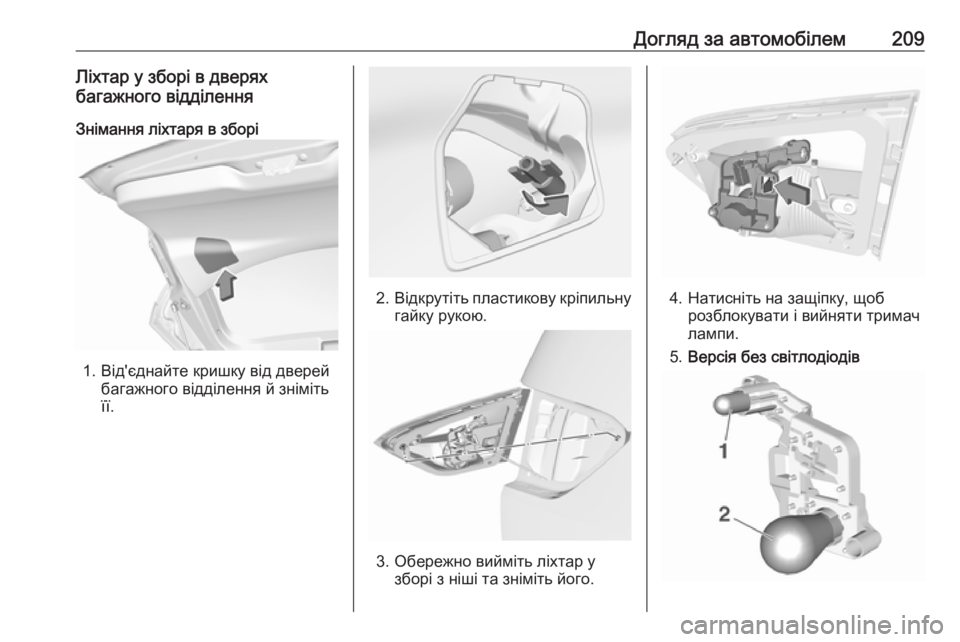

Догляд за автомобілем209Ліхтар у зборі в дверяхбагажного відділення
Знімання ліхтаря в зборі
1. Від'єднайте кришку від дверей багажного відділення й зніміть
її.
2. Відкрутіть пластикову кріпильну
гайку рукою.
3. Обережно вийміть ліхтар у зборі з ніші та зніміть його.
4. Натисніть на защіпку, щоброзблокувати і вийняти тримач
лампи.
5. Версія без світлодіодів

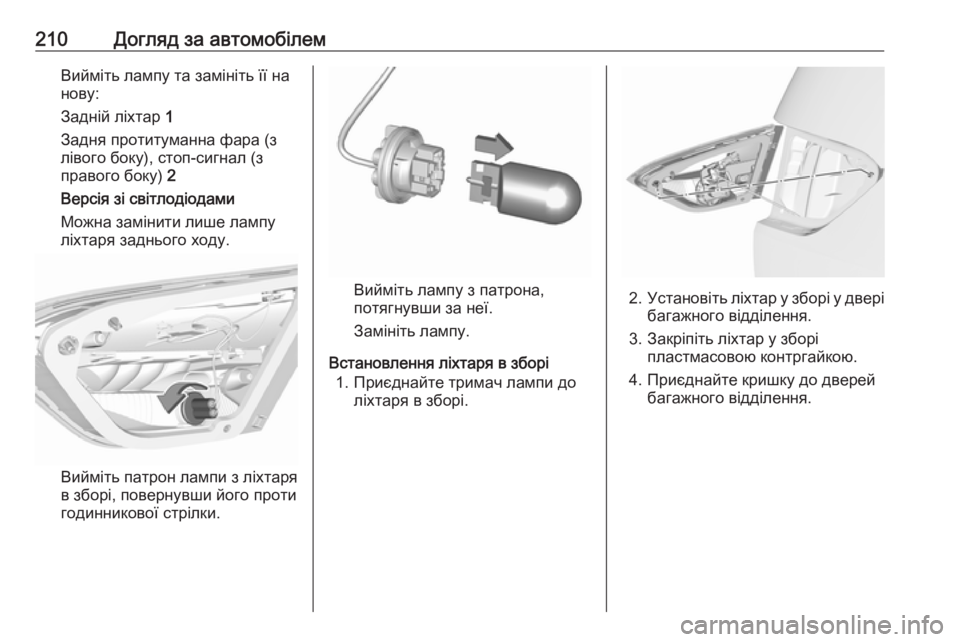

210Догляд за автомобілемВийміть лампу та замініть її на
нову:
Задній ліхтар 1
Задня протитуманна фара (з
лівого боку), стоп-сигнал (з
правого боку) 2
Версія зі світлодіодами Можна замінити лише лампу
ліхтаря заднього ходу.
Вийміть патрон лампи з ліхтаря
в зборі, повернувши його проти годинникової стрілки.
Вийміть лампу з патрона,
потягнувши за неї.
Замініть лампу.
Встановлення ліхтаря в зборі 1. Приєднайте тримач лампи до ліхтаря в зборі.2.Установіть ліхтар у зборі у двері
багажного відділення.
3. Закріпіть ліхтар у зборі пластмасовою контргайкою.
4. Приєднайте кришку до дверей багажного відділення.

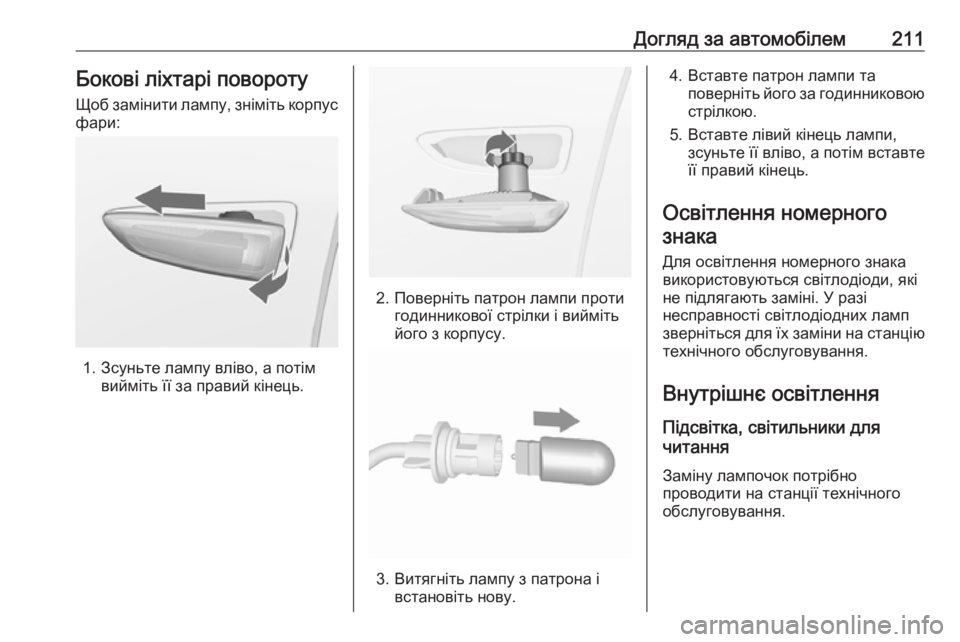

Догляд за автомобілем211Бокові ліхтарі повороту
Щоб замінити лампу, зніміть корпус фари:
1. Зсуньте лампу вліво, а потім вийміть її за правий кінець.
2. Поверніть патрон лампи протигодинникової стрілки і вийміть
його з корпусу.
3. Витягніть лампу з патрона і встановіть нову.
4. Вставте патрон лампи таповерніть його за годинниковоюстрілкою.
5. Вставте лівий кінець лампи, зсуньте її вліво, а потім вставте
її правий кінець.
Освітлення номерного знака
Для освітлення номерного знака
використовуються світлодіоди, які
не підлягають заміні. У разі
несправності світлодіодних ламп
зверніться для їх заміни на станцію
технічного обслуговування.
Внутрішнє освітлення
Підсвітка, світильники для
читання
Заміну лампочок потрібно
проводити на станції технічного
обслуговування.

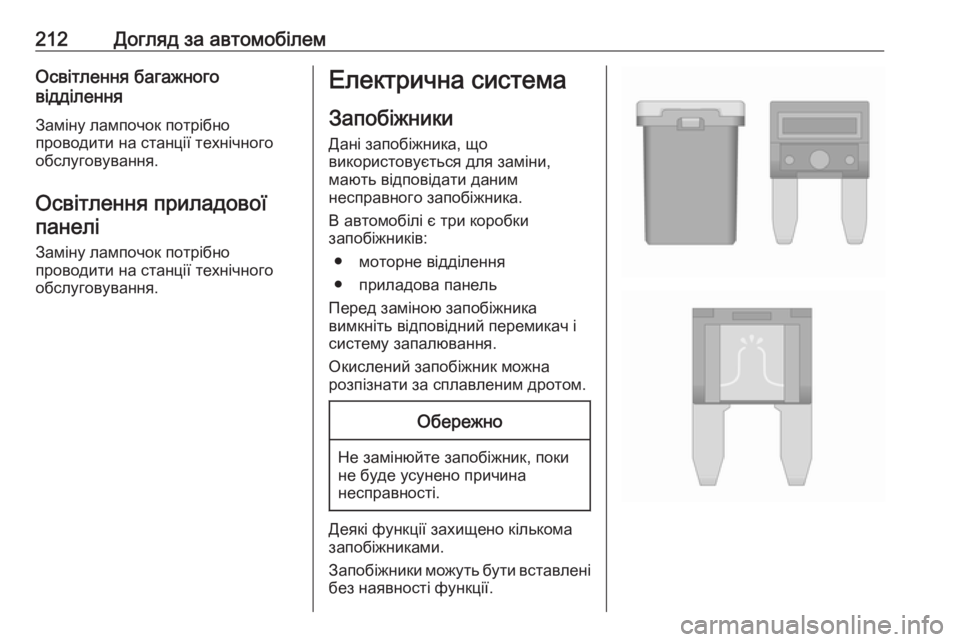

212Догляд за автомобілемОсвітлення багажного
відділення
Заміну лампочок потрібно
проводити на станції технічного обслуговування.
Освітлення приладової панелі
Заміну лампочок потрібно
проводити на станції технічного
обслуговування.Електрична система
Запобіжники
Дані запобіжника, що
використовується для заміни,
мають відповідати даним
несправного запобіжника.
В автомобілі є три коробки
запобіжників:
● моторне відділення
● приладова панель
Перед заміною запобіжника
вимкніть відповідний перемикач і систему запалювання.
Окислений запобіжник можна
розпізнати за сплавленим дротом.Обережно
Не замінюйте запобіжник, поки
не буде усунено причина
несправності.
Деякі функції захищено кількома
запобіжниками.
Запобіжники можуть бути вставлені
без наявності функції.

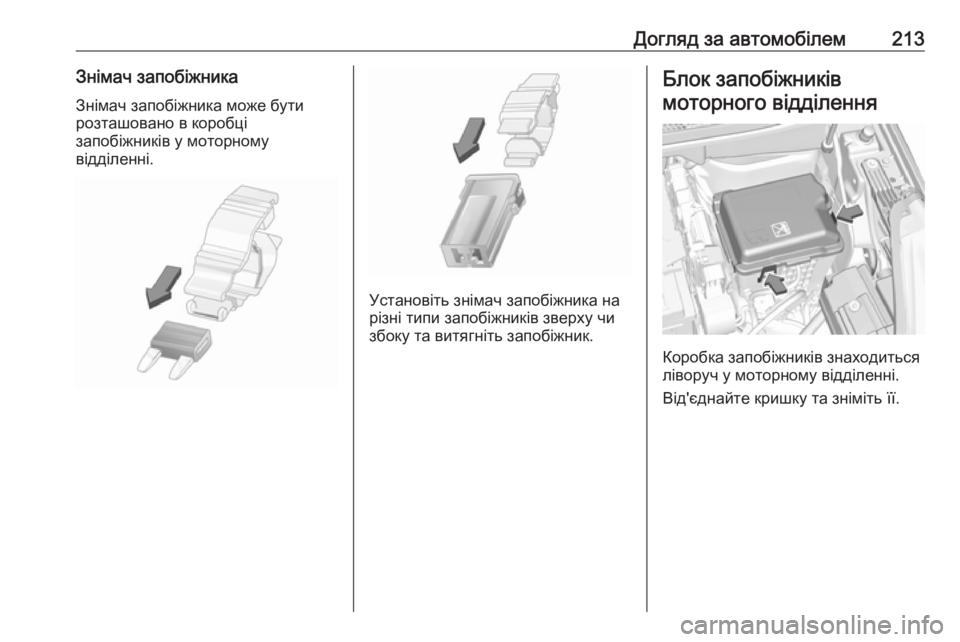

Догляд за автомобілем213Знімач запобіжника
Знімач запобіжника може бути
розташовано в коробці
запобіжників у моторному
відділенні.
Установіть знімач запобіжника на
різні типи запобіжників зверху чи
збоку та витягніть запобіжник.
Блок запобіжників
моторного відділення
Коробка запобіжників знаходиться
ліворуч у моторному відділенні.
Від'єднайте кришку та зніміть її.

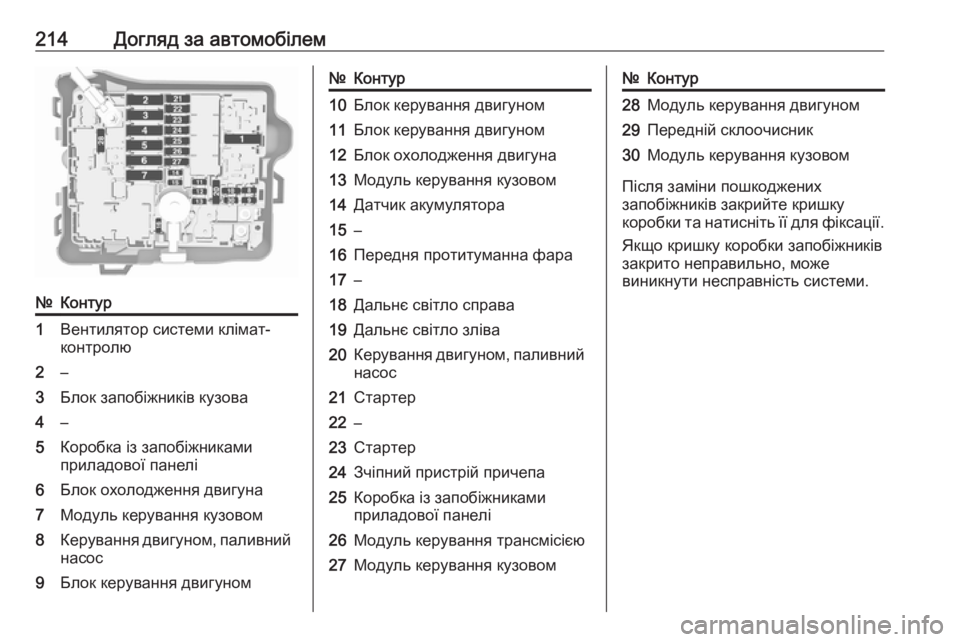

214Догляд за автомобілем№Контур1Вентилятор системи клімат-
контролю2–3Блок запобіжників кузова4–5Коробка із запобіжниками
приладової панелі6Блок охолодження двигуна7Модуль керування кузовом8Керування двигуном, паливний насос9Блок керування двигуном№Контур10Блок керування двигуном11Блок керування двигуном12Блок охолодження двигуна13Модуль керування кузовом14Датчик акумулятора15–16Передня протитуманна фара17–18Дальнє світло справа19Дальнє світло зліва20Керування двигуном, паливнийнасос21Стартер22–23Стартер24Зчіпний пристрій причепа25Коробка із запобіжниками
приладової панелі26Модуль керування трансмісією27Модуль керування кузовом№Контур28Модуль керування двигуном29Передній склоочисник30Модуль керування кузовом
Після заміни пошкоджених
запобіжників закрийте кришку
коробки та натисніть її для фіксації.
Якщо кришку коробки запобіжників
закрито неправильно, може
виникнути несправність системи.
