2017.75 OPEL CROSSLAND X Посібник з експлуатації (in Ukrainian)

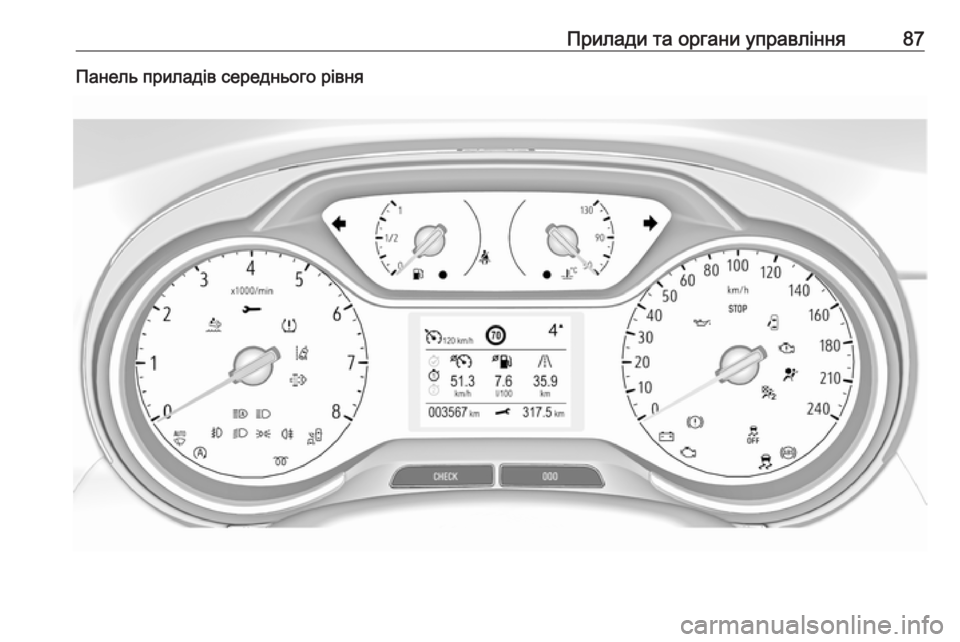

Прилади та органи управління87Панель приладів середнього рівня

88Прилади та органи управлінняОглядOУказівник повороту
3 92XСистема нагадування
про непристебнутий
пасок безпеки 3 93vПодушка безпеки та
натягувачі пасків
безпеки 3 93VВимкнення подушок
безпеки 3 94pСистема заряджання
3 94ZІндикатор несправності
3 94HПроведіть обслугову‐
вання автомобіля
найближчим часом
3 94ЗУПИ‐
НІТЬСЯЗупинення двигуна
3 95JПеревірка системи
3 95RСистема гальм і
зчеплення 3 95uАнти-блокувальна
система гальм (ABS)
3 95RПеремикання передач
3 95)Система попередження
про виїзд за межі смуги
руху 3 96bЕлектронна система
курсової стійкості та
протибуксувальна
система 3 96aЕлектронну систему
курсової стійкості та
протибуксувальну
систему вимкнено
3 96!Попереднє прогрівання
3 96%Сажовий фільтр 3 97YAdBlue 3 97wСистема виявлення
спущеного колеса
3 97IТиск мастила в двигуні
3 97YoНизький рівень пального
3 98WoВисока температура
охолоджувальної рідини
двигуна 3 96DАвтостоп 3 988Зовнішні освітлювальні
прилади 3 989Ближнє світло 3 98CДальнє світло 3 98fСистема керування
дальнім світлом 3 98>Протитуманна фара
3 98øЗадня протитуманна
фара 3 98<Датчик дощу 3 99

Прилади та органи управління89BСистема попереджу‐
вання про об’єкти в
мертвій зоні 3 177mКруїз-контроль 3 99ßОбмежувач швидкості
3 99LДопоміжна система
визначення дорожніх
знаків 3 99hДверцята відчинені
3 99
Спідометр
Указує швидкість автомобіля.
Лічильник загального
пробігу
Зареєстрована загальна відстань
відображається в кілометрах.
Лічильник щоденногопробігу
В інформаційному центрі водія відображається зареєстрована
відстань, яку автомобіль проїхав
після останнього скидання
показників.
Лічильник пробігу рахує відстань
до 9999 км, а потім його показники скидаються до нуля.
Натисніть і потримайте L 2
секунди, щоб скинути лічильник щоденного пробігу.
У меню інформації про пробіг/
витрату пального для різних
поїздок можна вибрати одну з двох сторінок лічильника щоденного
пробігу 3 99.

90Прилади та органи управлінняТахометр
Показує швидкість роботи двигуна.Вибирайте оптимальні оберти
двигуна для кожної передачі.
Обережно
Положення стрілки в червоній
небезпечній зоні означає, що
перевищено максимально
допустиму кількість обертів
двигуна. Двигун перебуває під
ризиком.
Датчик рівня пального
Відображає рівень пального в баку.
Контрольний індикатор o
світиться, якщо рівень пального в баку низький.
Забороняється їздити з порожнім
паливним баком.
Оскільки в баку залишається
пальне, кількість долитого
пального може бути меншою, ніж
указана ємність паливного бака.
Датчик температури
охолоджувальної рідини двигуна
Відображає температуру
охолоджувальної рідини.
50:робочої температури
двигуна ще не досягнуто90:нормальна робоча
температура130:температура зависока
Контрольний індикатор o
світиться, якщо температура
охолоджувальної рідини двигуна
зависока.

Прилади та органи управління91Обережно
Якщо температура
охолоджуючої рідини двигуна є
надто високою, зупиніть
автомобіль, вимкніть двигун.
Надвисока темепратура
становить небезпеку для
двигуна. Перевірте рівень
охолоджуючої рідини.
Дисплей обслуговування
Система нагадування про
обслуговування повідомляє, коли
потрібно замінити мастило в
двигуні та фільтр або виконати
обслуговування автомобіля.
Залежно від умов їзди, вказаний
інтервал, через який потрібно
замінити масло, може істотно
відрізнятися.Після ввімкнення запалювання в інформаційному центрі водія
протягом семи секунд
відображається тип
обслуговування, яке потрібно
виконати.
Якщо перед наступними 3000 (або
більше) км пробігу не потрібно
виконувати жодні роботи з
обслуговування, на дисплеї не
буде відповідної інформації.
Якщо під час наступних 3000 км
пробігу настане час проведення
технічного обслуговування, на
кілька секунд відобразиться
відстань або період часу, що
залишилися до його проведення.
Одночасно почне постійно
світитися символ F як
нагадування.
Якщо до проведення відповідного
технічного обслуговування
залишається менше ніж 1000 км,
F спочатку блиматиме, а потім
світитиметься постійно. На кілька
секунд відобразиться відстань або
період часу, що залишилися до
його проведення.
Про прострочене технічне
обслуговування буде попереджено
повідомленням в інформаційному
центрі водія, в якому вказується
відстань, яку автомобіль проїхав
після належного часу проведення
ТО. F спочатку блиматиме, а потім
світитиметься постійно, доки
належне обслуговування не буде
виконано.
Скидання інтервалу
проведення технічного
обслуговування
Після кожного технічного
обслуговування слід скидати
індикатор технічного
обслуговування, щоб забезпечити

92Прилади та органи управлінняналежну роботу відповідної
системи. Рекомендується
звернутися по допомогу на станцію технічного обслуговування.
Виконуючи технічне
обслуговування самостійно,
дотримуйтеся такої послідовності
дій:
● вимкніть запалювання
● натисніть і потримайте кнопку M або CHECK
● увімкніть запалювання – почнеться зворотний відлік
значення відстані
● коли на дисплеї відобразиться =0, відпустіть кнопку. Символ
F зникне
Отримання інформації про
технічне обслуговування
Щоб будь-коли отримати статус інформації про технічне
обслуговування, натисніть кнопку
M або CHECK . На кілька секунд
відобразиться інформація про
технічне обслуговування.
Інформація про обслуговування
3 239.Контрольні індикатори
Описані контрольні індикатори доступні не для всіх автомобілів.
Опис стосується всіх версій
приладів. В залежності від
комплектації автомобіля
розташування контрольних
індикаторів може відрізнятися.
Після ввімкнення системи
запалювання в якості перевірки
функціональності на короткий
проміжок часу загориться більшість контрольних індикаторів.
Кольори контрольних індикаторів
означають:червоний:небезпека, важливе
нагадуванняжовтий:попередження,
інформація,
несправністьзелений:підтвердження
активаціїсиній:підтвердження
активаціїбілий:підтвердження
активаціїЗображення усіх контрольних
індикаторів на різних панелях
приладів див. 3 85.
Указівник повороту O світиться чи миготить зеленим.
Світиться протягом короткого
проміжку часу
Ліхтарі стоянкового освітлення
ввімкнено.
Блимає
Вказівник повороту чи ліхтарі
аварійної сигналізації ввімкнено.
Швидко миготить: несправність
вказівника повороту чи
відповідного запобіжника,
несправність вказівника повороту
на причепі.
Заміна лампи 3 204, запобіжники
3 212.
Вказівники повороту 3 122.

Прилади та органи управління93Система нагадування пронепристебнутий пасокбезпеки
Система нагадування про
непристебнутий пасок безпеки
на всіх сидіннях
X світиться або блимає червоним
на комбінованій панелі приладів
одночасно з індикаторами на
верхній консолі для кожного паска
безпеки.
● Якщо не пристебнуто пасок
безпеки будь-якого із зайнятих
місць, після ввімкнення
запалювання на комбінованій
панелі приладів засвічується
X та символ у верхній консолі
для відповідного сидіння.
● Після запуску двигуна на комбінованій панелі приладів
X та символ для відповідного
сидіння у верхній консолі
блимають протягом певного
часу і одночасно лунає
звуковий сигнал. Коли
автомобіль проїде певну
відстань, X світитиметься
постійно, доки пасок безпеки
відповідного сидіння не буде пристебнуто або у випадку,
якщо один із пасажирів
відстебне пасок безпеки.
Подушка безпеки та натягувачі пасків безпеки
v світиться червоним.
Після ввімкнення системи
запалювання контрольний
індикатор світиться приблизно
протягом чотирьох секунд. Якщо
він не світиться, не гасне через
чотири секунди чи світиться під часруху автомобіля, це свідчить про
несправність у системі подушок
безпеки. Зверніться по допомогу на
станцію технічного
обслуговування. Подушки безпеки
та натягувачі пасків безпеки
можуть не спрацювати у випадку
ДТП.
Якщо натягувачі пасків безпеки чи
подушки безпеки спрацювали, v
безперервно світиться.9 Попередження
Для усунення несправності
негайно зверніться до
майстерні.
Натягувачі пасків безпеки, система
подушок безпеки 3 50, 3 53.

94Прилади та органи управлінняДезактивація подушокбезпеки
Ó ON світиться жовтим.
Подушка безпеки для переднього
пасажирського сидіння активована.
* OFF світиться жовтим.
Подушка безпеки для переднього
пасажирського сидіння вимкнена.
Вимкнення подушок безпеки 3 59.
Система зарядки
p світиться червоним.
Світиться, коли система
запалювання ввімкнена, і гасне
незабаром після запуску двигуна.
Світиться, коли двигун працює
Зупиніться, вимкніть двигун.
Акумулятор не заряджається.
Функція охолодження двигуна
може вимикатися. Можливо,
знизилася ефективність
сервопристрою гальм. Зверніться по допомогу на станцію технічногообслуговування.
Індикатор несправності
Z світиться чи миготить жовтим.
Світиться, коли система
запалювання ввімкнена, і гасне незабаром після запуску двигуна.
Світиться, коли двигун працює
Несправність у системі зниження
токсичності вихлопів. Допустимі
межі токсичності вихлопу можуть
бути перевищені.
Негайно зверніться по допомогу на
станцію технічного
обслуговування.Миготить, коли двигун працює
У системі керування двигуном
виникла несправність, яка може
призвести до пошкодження
каталітичного нейтралізатора.
Зменшуйте навантаження на
педаль акселератора, доки
індикатор не перестане миготіти.
Негайно зверніться по допомогу на
станцію технічного
обслуговування.
Проведіть
обслуговування
автомобіля найближчим часом
H світиться жовтим.
Засвічується на короткий час при
ввімкнення запалювання.
Може світитися разом з іншими
контрольними індикаторами, а в
інформаційному центрі водія при
цьому відобразиться відповідне
повідомлення.
Негайно зверніться по допомогу на
станцію технічного
обслуговування.
