2017.5 OPEL ZAFIRA C Omaniku käsiraamat (in Estonian)

Sõiduki hooldamine247
4. Kruvida kompressori õhuvooliktihendusmaterjali ballooni
ühenduse külge.
5. Asetada tihendusmaterjali balloon kompressori
fiksaatorisse.
Paigutada kompressor rehvi
lähedusse nii, et tihendusmaterjali
balloon oleks püstasendis.6. Eemaldada katkiselt rehvilt ventiilikübar.
7. Kruvida täitevoolik rehvi ventiili külge.
8. Lüliti kompressor peab olema seatud asendisse J.
9. Ühendada kompressori pistik lisaseadme pistikupessa või
sigaretisüütli pessa.
Aku tühjenemise vältimiseks
soovitame hoida mootorit
töötavana.10. Seada klahvlüliti kompressori asendisse I. Rehvi täidetakse
tihendusmaterjaliga.
11. Kompressori manomeeter näitab lühiajaliselt kuni kuut baari, kui
tihendusmaterjali balloon
tühjeneb (umbes 30 sekundit).
Seejärel hakkab rõhk langema.
12. Kogu tihendusmaterjal on pumbatud rehvi sisse. Seejärel
rehv survestatakse.
13. Ettenähtud rehvirõhk peaks saavutatama 10 minuti jooksul.
Rehvirõhk 3 278. Kui õige rõhk
on saavutatud, lülitada
kompressor välja.

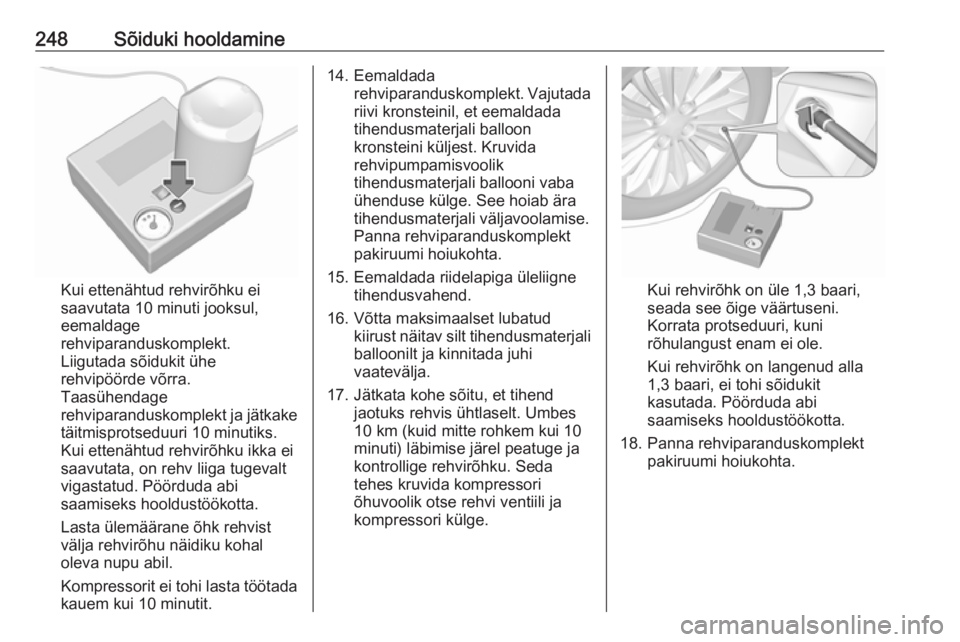

248Sõiduki hooldamine
Kui ettenähtud rehvirõhku ei
saavutata 10 minuti jooksul,
eemaldage
rehviparanduskomplekt.
Liigutada sõidukit ühe
rehvipöörde võrra. Taasühendage
rehviparanduskomplekt ja jätkake
täitmisprotseduuri 10 minutiks.
Kui ettenähtud rehvirõhku ikka ei
saavutata, on rehv liiga tugevalt
vigastatud. Pöörduda abi
saamiseks hooldustöökotta.
Lasta ülemäärane õhk rehvist
välja rehvirõhu näidiku kohal
oleva nupu abil.
Kompressorit ei tohi lasta töötada
kauem kui 10 minutit.
14. Eemaldada rehviparanduskomplekt. Vajutada
riivi kronsteinil, et eemaldada
tihendusmaterjali balloon
kronsteini küljest. Kruvida
rehvipumpamisvoolik
tihendusmaterjali ballooni vaba
ühenduse külge. See hoiab ära
tihendusmaterjali väljavoolamise.
Panna rehviparanduskomplekt
pakiruumi hoiukohta.
15. Eemaldada riidelapiga üleliigne tihendusvahend.
16. Võtta maksimaalset lubatud kiirust näitav silt tihendusmaterjaliballoonilt ja kinnitada juhi
vaatevälja.
17. Jätkata kohe sõitu, et tihend jaotuks rehvis ühtlaselt. Umbes
10 km (kuid mitte rohkem kui 10
minuti) läbimise järel peatuge ja
kontrollige rehvirõhku. Seda
tehes kruvida kompressori
õhuvoolik otse rehvi ventiili ja
kompressori külge.
Kui rehvirõhk on üle 1,3 baari,
seada see õige väärtuseni.
Korrata protseduuri, kuni
rõhulangust enam ei ole.
Kui rehvirõhk on langenud alla
1,3 baari, ei tohi sõidukit
kasutada. Pöörduda abi
saamiseks hooldustöökotta.
18. Panna rehviparanduskomplekt pakiruumi hoiukohta.

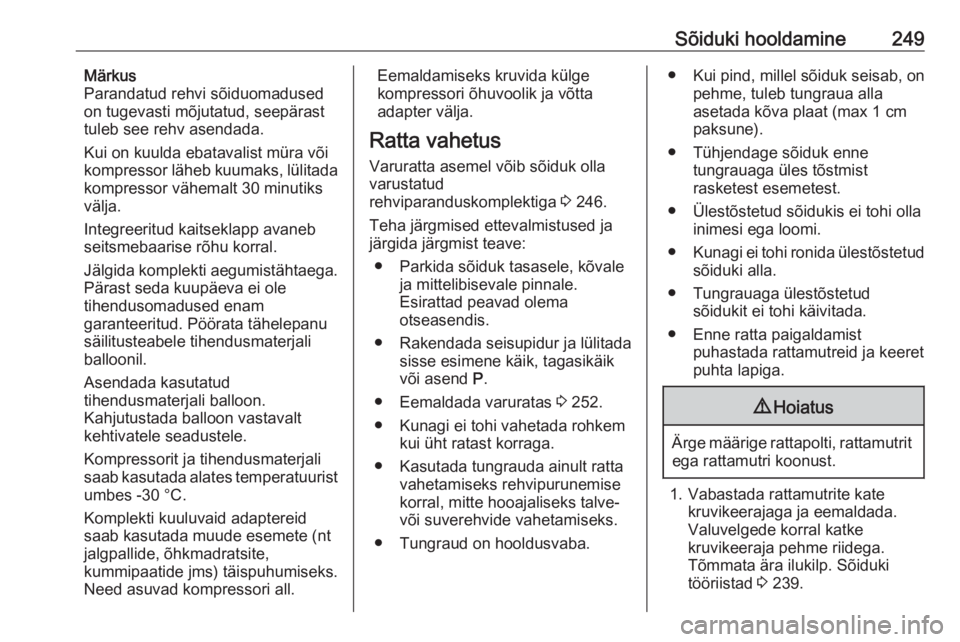

Sõiduki hooldamine249Märkus
Parandatud rehvi sõiduomadused
on tugevasti mõjutatud, seepärast tuleb see rehv asendada.
Kui on kuulda ebatavalist müra või
kompressor läheb kuumaks, lülitada
kompressor vähemalt 30 minutiks
välja.
Integreeritud kaitseklapp avaneb
seitsmebaarise rõhu korral.
Jälgida komplekti aegumistähtaega.
Pärast seda kuupäeva ei ole
tihendusomadused enam
garanteeritud. Pöörata tähelepanu
säilitusteabele tihendusmaterjali
balloonil.
Asendada kasutatud
tihendusmaterjali balloon.
Kahjutustada balloon vastavalt
kehtivatele seadustele.
Kompressorit ja tihendusmaterjali
saab kasutada alates temperatuurist umbes -30 °C.
Komplekti kuuluvaid adaptereid
saab kasutada muude esemete (nt
jalgpallide, õhkmadratsite,
kummipaatide jms) täispuhumiseks.
Need asuvad kompressori all.Eemaldamiseks kruvida külge
kompressori õhuvoolik ja võtta
adapter välja.
Ratta vahetus
Varuratta asemel võib sõiduk olla
varustatud
rehviparanduskomplektiga 3 246.
Teha järgmised ettevalmistused ja järgida järgmist teave:
● Parkida sõiduk tasasele, kõvale ja mittelibisevale pinnale.
Esirattad peavad olema
otseasendis.
● Rakendada seisupidur ja lülitada sisse esimene käik, tagasikäikvõi asend P.
● Eemaldada varuratas 3 252.
● Kunagi ei tohi vahetada rohkem kui üht ratast korraga.
● Kasutada tungrauda ainult ratta vahetamiseks rehvipurunemise
korral, mitte hooajaliseks talve-
või suverehvide vahetamiseks.
● Tungraud on hooldusvaba.● Kui pind, millel sõiduk seisab, on pehme, tuleb tungraua alla
asetada kõva plaat (max 1 cm
paksune).
● Tühjendage sõiduk enne tungrauaga üles tõstmist
rasketest esemetest.
● Ülestõstetud sõidukis ei tohi olla inimesi ega loomi.
● Kunagi ei tohi ronida ülestõstetud
sõiduki alla.
● Tungrauaga ülestõstetud sõidukit ei tohi käivitada.
● Enne ratta paigaldamist puhastada rattamutreid ja keeret
puhta lapiga.9 Hoiatus
Ärge määrige rattapolti, rattamutrit
ega rattamutri koonust.
1. Vabastada rattamutrite kate kruvikeerajaga ja eemaldada.
Valuvelgede korral katke
kruvikeeraja pehme riidega.
Tõmmata ära ilukilp. Sõiduki
tööriistad 3 239.

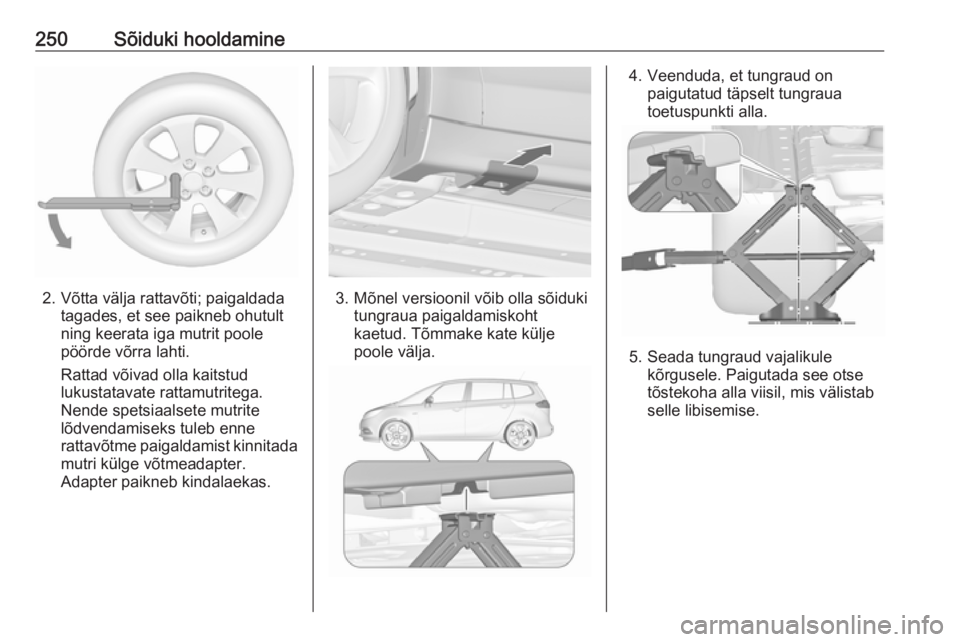

250Sõiduki hooldamine
2. Võtta välja rattavõti; paigaldadatagades, et see paikneb ohutult
ning keerata iga mutrit poole
pöörde võrra lahti.
Rattad võivad olla kaitstud
lukustatavate rattamutritega.
Nende spetsiaalsete mutrite
lõdvendamiseks tuleb enne
rattavõtme paigaldamist kinnitada mutri külge võtmeadapter.
Adapter paikneb kindalaekas.3. Mõnel versioonil võib olla sõiduki tungraua paigaldamiskoht
kaetud. Tõmmake kate külje
poole välja.
4. Veenduda, et tungraud on paigutatud täpselt tungraua
toetuspunkti alla.
5. Seada tungraud vajalikule kõrgusele. Paigutada see otse
tõstekoha alla viisil, mis välistab
selle libisemise.

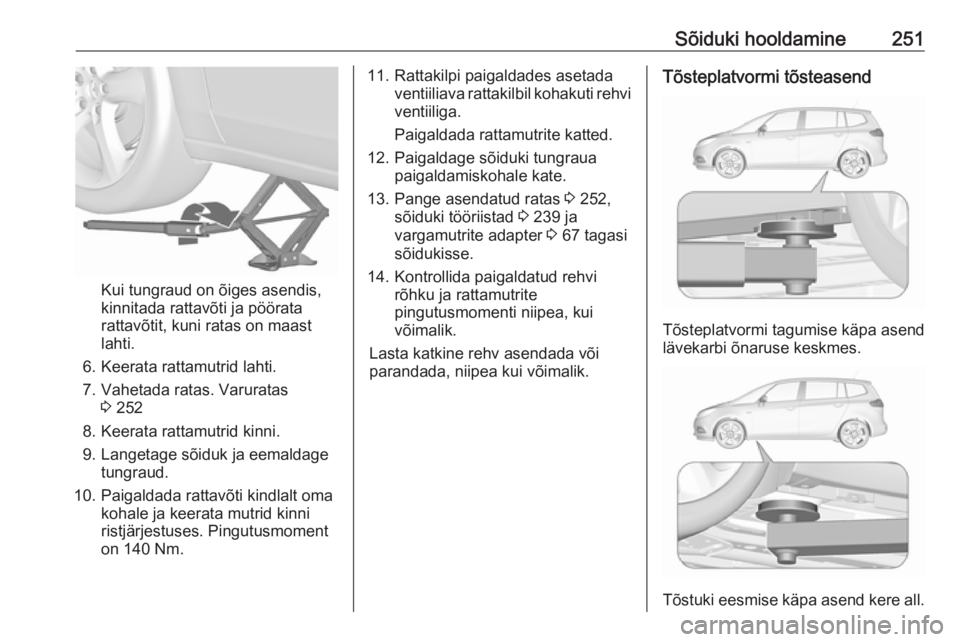

Sõiduki hooldamine251
Kui tungraud on õiges asendis,
kinnitada rattavõti ja pöörata
rattavõtit, kuni ratas on maast
lahti.
6. Keerata rattamutrid lahti. 7. Vahetada ratas. Varuratas 3 252
8. Keerata rattamutrid kinni. 9. Langetage sõiduk ja eemaldage tungraud.
10. Paigaldada rattavõti kindlalt oma kohale ja keerata mutrid kinni
ristjärjestuses. Pingutusmoment
on 140 Nm.
11. Rattakilpi paigaldades asetada ventiiliava rattakilbil kohakuti rehvi
ventiiliga.
Paigaldada rattamutrite katted.
12. Paigaldage sõiduki tungraua paigaldamiskohale kate.
13. Pange asendatud ratas 3 252,
sõiduki tööriistad 3 239 ja
vargamutrite adapter 3 67 tagasi
sõidukisse.
14. Kontrollida paigaldatud rehvi rõhku ja rattamutrite
pingutusmomenti niipea, kui
võimalik.
Lasta katkine rehv asendada või
parandada, niipea kui võimalik.Tõsteplatvormi tõsteasend
Tõsteplatvormi tagumise käpa asend
lävekarbi õnaruse keskmes.
Tõstuki eesmise käpa asend kere all.

252Sõiduki hooldamineVaruratas
Ülejäänud ratastest erineva varuratta
paigaldamisel võib see ratas olla
klassifitseeritud ajutiseks varurattaks, millele kehtivad asjakohased
kiirusepiirangud ka siis, kui sellist silti
rattal pole. Lisateavet kohalduva
kiirusepiirangu kohta küsige
töökojast.
Varurattal on terasvelg.Ettevaatust
Teistest ratastest väiksema varuratta kasutamine või selle
kasutamine koos talverehvidega
võib muuta sõiduomadusi. Lasta
puudulik rehv asendada niipea,
kui võimalik.
Varuratas asub sõiduki põranda all
hoidikus.
1. Avage pakiruumi panipaik 3 239.
2. Eemaldada mõlemalt kuuskantpoldilt kaaned.
3.Paigaldage ühele kuuskantpoldile
rattavõti ja keerake seda
vastupäeva kuni takistuseni.
4. Jätkata samal viisil teise kuuskantpoldiga.
5. Tõsta varuratta hoidik üles jaavada mõlemad riivid.
6. Langetada varuratta hoidik.
7. Ühendada lahti turvatross.

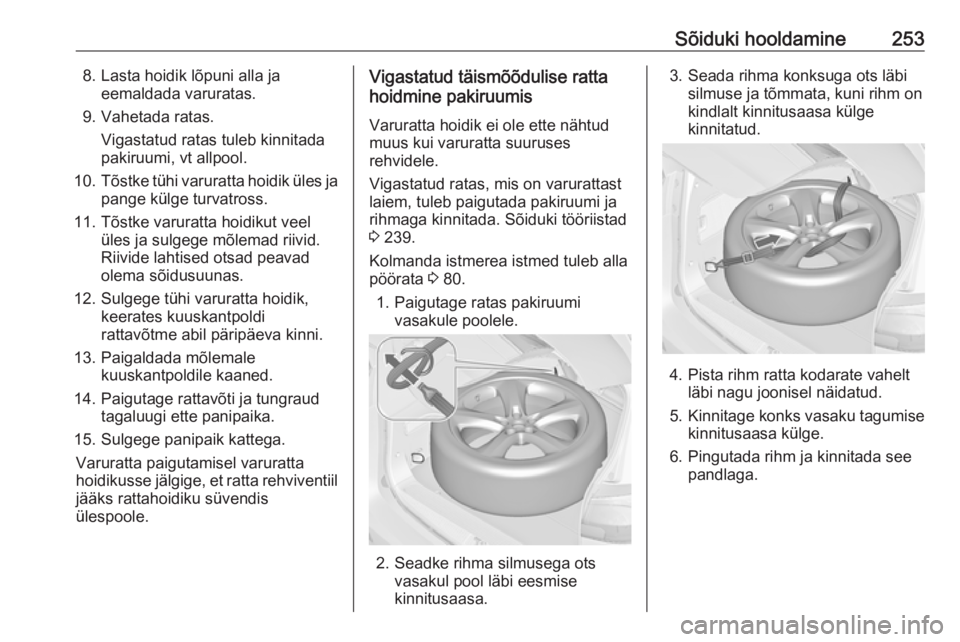

Sõiduki hooldamine2538. Lasta hoidik lõpuni alla jaeemaldada varuratas.
9. Vahetada ratas. Vigastatud ratas tuleb kinnitada
pakiruumi, vt allpool.
10. Tõstke tühi varuratta hoidik üles ja
pange külge turvatross.
11. Tõstke varuratta hoidikut veel üles ja sulgege mõlemad riivid.
Riivide lahtised otsad peavad
olema sõidusuunas.
12. Sulgege tühi varuratta hoidik, keerates kuuskantpoldi
rattavõtme abil päripäeva kinni.
13. Paigaldada mõlemale kuuskantpoldile kaaned.
14. Paigutage rattavõti ja tungraud tagaluugi ette panipaika.
15. Sulgege panipaik kattega. Varuratta paigutamisel varuratta
hoidikusse jälgige, et ratta rehviventiil
jääks rattahoidiku süvendis
ülespoole.Vigastatud täismõõdulise ratta
hoidmine pakiruumis
Varuratta hoidik ei ole ette nähtud
muus kui varuratta suuruses
rehvidele.
Vigastatud ratas, mis on varurattast
laiem, tuleb paigutada pakiruumi ja rihmaga kinnitada. Sõiduki tööriistad
3 239.
Kolmanda istmerea istmed tuleb alla
pöörata 3 80.
1. Paigutage ratas pakiruumi vasakule poolele.
2. Seadke rihma silmusega otsvasakul pool läbi eesmise
kinnitusaasa.
3. Seada rihma konksuga ots läbi silmuse ja tõmmata, kuni rihm on
kindlalt kinnitusaasa külge
kinnitatud.
4. Pista rihm ratta kodarate vahelt läbi nagu joonisel näidatud.
5. Kinnitage konks vasaku tagumise
kinnitusaasa külge.
6. Pingutada rihm ja kinnitada see pandlaga.

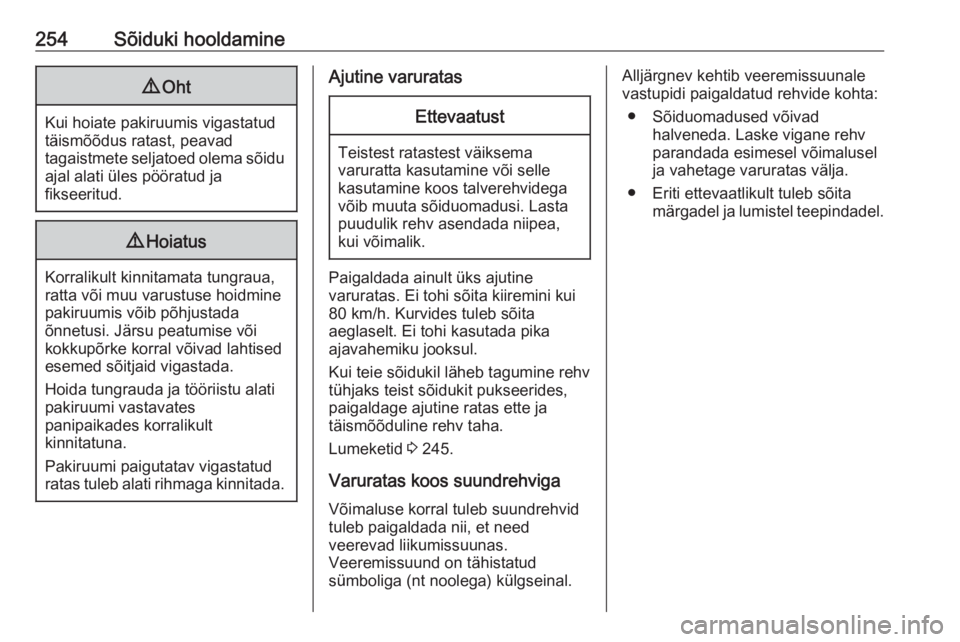

254Sõiduki hooldamine9Oht
Kui hoiate pakiruumis vigastatud
täismõõdus ratast, peavad
tagaistmete seljatoed olema sõidu
ajal alati üles pööratud ja
fikseeritud.
9 Hoiatus
Korralikult kinnitamata tungraua,
ratta või muu varustuse hoidmine
pakiruumis võib põhjustada
õnnetusi. Järsu peatumise või
kokkupõrke korral võivad lahtised
esemed sõitjaid vigastada.
Hoida tungrauda ja tööriistu alati
pakiruumi vastavates
panipaikades korralikult
kinnitatuna.
Pakiruumi paigutatav vigastatud
ratas tuleb alati rihmaga kinnitada.
Ajutine varuratasEttevaatust
Teistest ratastest väiksema varuratta kasutamine või selle
kasutamine koos talverehvidega
võib muuta sõiduomadusi. Lasta
puudulik rehv asendada niipea,
kui võimalik.
Paigaldada ainult üks ajutine
varuratas. Ei tohi sõita kiiremini kui
80 km/h. Kurvides tuleb sõita
aeglaselt. Ei tohi kasutada pika
ajavahemiku jooksul.
Kui teie sõidukil läheb tagumine rehv
tühjaks teist sõidukit pukseerides,
paigaldage ajutine ratas ette ja
täismõõduline rehv taha.
Lumeketid 3 245.
Varuratas koos suundrehviga Võimaluse korral tuleb suundrehvid
tuleb paigaldada nii, et need
veerevad liikumissuunas.
Veeremissuund on tähistatud
sümboliga (nt noolega) külgseinal.
Alljärgnev kehtib veeremissuunale
vastupidi paigaldatud rehvide kohta:
● Sõiduomadused võivad halveneda. Laske vigane rehv
parandada esimesel võimalusel
ja vahetage varuratas välja.
● Eriti ettevaatlikult tuleb sõita märgadel ja lumistel teepindadel.
