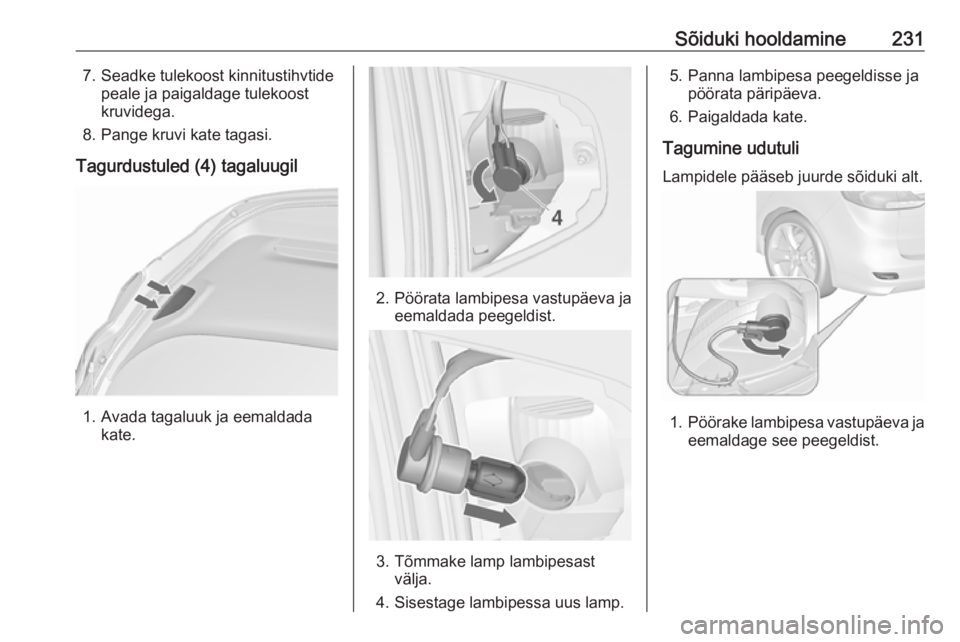

Sõiduki hooldamine2317. Seadke tulekoost kinnitustihvtidepeale ja paigaldage tulekoost
kruvidega.
8. Pange kruvi kate tagasi.
Tagurdustuled (4) tagaluugil
1. Avada tagaluuk ja eemaldada kate.
2. Pöörata lambipesa vastupäeva ja eemaldada peegeldist.
3. Tõmmake lamp lambipesastvälja.
4. Sisestage lambipessa uus lamp.
5. Panna lambipesa peegeldisse ja pöörata päripäeva.
6. Paigaldada kate.
Tagumine udutuli Lampidele pääseb juurde sõiduki alt.
1. Pöörake lambipesa vastupäeva ja
eemaldage see peegeldist.

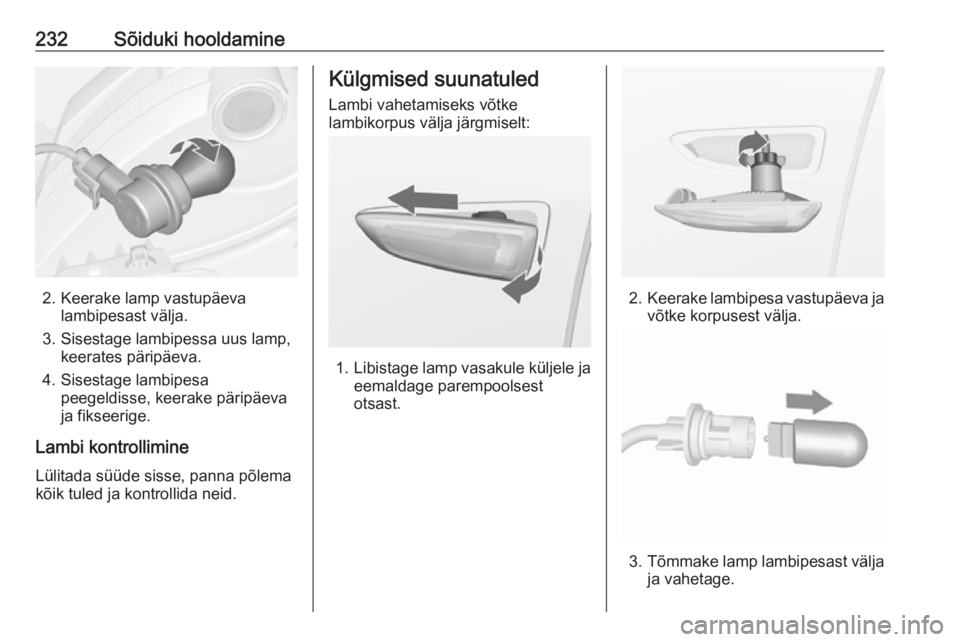

232Sõiduki hooldamine
2. Keerake lamp vastupäevalambipesast välja.
3. Sisestage lambipessa uus lamp, keerates päripäeva.
4. Sisestage lambipesa peegeldisse, keerake päripäeva
ja fikseerige.
Lambi kontrollimine
Lülitada süüde sisse, panna põlema
kõik tuled ja kontrollida neid.
Külgmised suunatuled
Lambi vahetamiseks võtke
lambikorpus välja järgmiselt:
1. Libistage lamp vasakule küljele ja
eemaldage parempoolsest
otsast.
2. Keerake lambipesa vastupäeva ja
võtke korpusest välja.
3. Tõmmake lamp lambipesast välja
ja vahetage.

Sõiduki hooldamine2334. Sisestage lambipesa ja keerakeseda päripäeva.
5. Sisestage lambi vasakpoolne ots,
libistage lamp vasakule ja
paigaldage parempoolne ots.
Numbrimärgi tuli
1. Suruda kruvikeeraja katte õnarusse, suruda küljele ja
vabastada vedru. Eemaldada
kate.
2. Tõmmake lamp lambipesast välja.
3. Sisestage lambipessa uus lamp.
4. Lükake kate korpusesse.
Salongituled
Väljumisvalgustus,
lugemisvalgustid
Lambid tuleb lasta vahetada
hooldustöökojas.
Pakiruumi valgustus
Lambid tuleb lasta vahetada
hooldustöökojas.
Armatuurlaua valgustus
Lambid tuleb lasta vahetada
hooldustöökojas.

234Sõiduki hooldamineElektrisüsteem
Kaitsmed Andmed asenduskaitsmel peavad
vastama andmetele rikkis kaitsmel.
Sõidukis on kolm kaitsmekarpi: ● mootoriruumi esiosas vasakul
● vasakpoolse rooliga sõidukitel salongis panipaiga taga või
parempoolse rooliga sõidukitel
kindalaeka taga
● pakiruumi vasakpoolses osas katte taga
Enne kaitsme vahetamist lülitada
välja vastav lüliti ja süüde.Sõidukis on eri tüüpi kaitsmeid.
Olenevalt kaitsme tüübist võib
läbipõlenud kaitset ära tunda sulanud traadi järgi. Kaitset ei tohi vahetada
enne rikke põhjuse kõrvaldamist.
Mõned funktsioonid on kaitstud
mitme kaitsmega.
Võib leiduda ka ilma otstarbeta
pandud kaitsmeid.
Kaitsme-eemaldi Kaitsme-eemaldi võib asuda
mootoriruumi kaitsmekarbis.
Asetada kaitsme-eemaldi eri tüüpi
kaitsmele ülalt või küljelt ja
eemaldada kaitse.

Sõiduki hooldamine235Mootoriruumi kaitsmekarp
Kaitsmekarp paikneb mootoriruumi
esiosas vasakul.
Avage kaas ja keerake see lõpuni
üles. Eemaldage kaas, tõmmates
seda otse üles.
NrAhel1Mootori juhtplokk2Lambdaandur3Kütuse sissepritse / süütesüs‐
teem4Kütuse sissepritse / süütesüs‐
teem5–6Peeglisoojendus / vargusvas‐
tane süsteem7Ventilaatori juhtimine / mootori
juhtplokk / käigukasti juhtplokk8Lambdaandur / mootori jahutus9Tagaakna andur10Aku andur11Tagaluugi vabastus12Kohanduvad esituled / tulede
automaatjuhtimine13Blokeerimisvastane pidurisüs‐
teem (ABS)14Tagaklaasi puhasti15Mootori juhtplokk16Käiviti

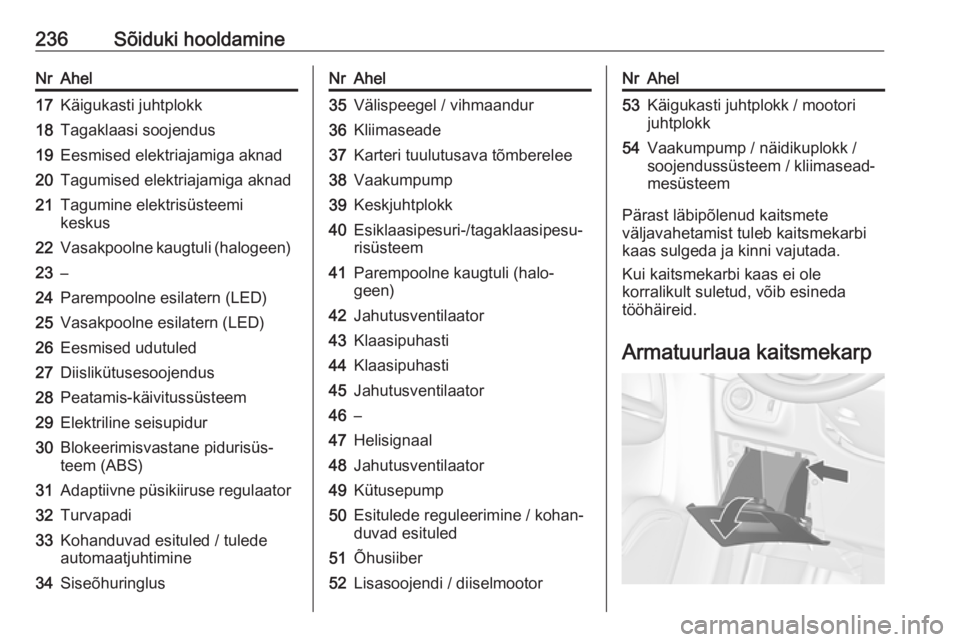

236Sõiduki hooldamineNrAhel17Käigukasti juhtplokk18Tagaklaasi soojendus19Eesmised elektriajamiga aknad20Tagumised elektriajamiga aknad21Tagumine elektrisüsteemi
keskus22Vasakpoolne kaugtuli (halogeen)23–24Parempoolne esilatern (LED)25Vasakpoolne esilatern (LED)26Eesmised udutuled27Diislikütusesoojendus28Peatamis-käivitussüsteem29Elektriline seisupidur30Blokeerimisvastane pidurisüs‐
teem (ABS)31Adaptiivne püsikiiruse regulaator32Turvapadi33Kohanduvad esituled / tulede
automaatjuhtimine34SiseõhuringlusNrAhel35Välispeegel / vihmaandur36Kliimaseade37Karteri tuulutusava tõmberelee38Vaakumpump39Keskjuhtplokk40Esiklaasipesuri-/tagaklaasipesu‐
risüsteem41Parempoolne kaugtuli (halo‐
geen)42Jahutusventilaator43Klaasipuhasti44Klaasipuhasti45Jahutusventilaator46–47Helisignaal48Jahutusventilaator49Kütusepump50Esitulede reguleerimine / kohan‐
duvad esituled51Õhusiiber52Lisasoojendi / diiselmootorNrAhel53Käigukasti juhtplokk / mootori
juhtplokk54Vaakumpump / näidikuplokk /
soojendussüsteem / kliimasead‐
mesüsteem
Pärast läbipõlenud kaitsmete
väljavahetamist tuleb kaitsmekarbi
kaas sulgeda ja kinni vajutada.
Kui kaitsmekarbi kaas ei ole
korralikult suletud, võib esineda
tööhäireid.
Armatuurlaua kaitsmekarp

Sõiduki hooldamine237Vasakpoolse rooliga sõidukites
paikneb kaitsmekarp armatuurlauas
panipaiga taga.
Avada panipaik ja suruda seda
lukustuse avamiseks vasakule.
Pöörata panipaik alla ja eemaldada
see.
Parempoolse rooliga sõidukites asub
kaitsmekarp kindalaekas katte taga.
Avada kindalaegas, seejärel avada
kate ja pöörata see alla.
NrAhel1Püsikiiruse regulaator / kiiruspii‐
rang / adaptiivne püsikiiruse
regulaator / juhtseadised roolil2Välisvalgustus / kere juhtmoodul3Välisvalgustus / kere juhtmoodul4Infotainment-süsteem5Infotainment-süsteem / näidik6Pistikupesa / sigaretisüütel7Pistikupesa8Vasak lähituli / kere juhtmoodul9Parem lähituli / kere juhtmoodul / turvapadja moodulNrAhel10Ukselukud / kere juhtmoodul11Siseventilaator12–13–14Diagnostikapistik15Turvapadi16Pistikupesa17Kliimaseadmesüsteem18Logistika19Kere juhtmoodul20Kere juhtmoodul21Näidikuplokk / vargusvastane
alarmsüsteem22Süüteandur23Kere juhtmoodul24Kere juhtmoodul25–26–

238Sõiduki hooldaminePakiruumi kaitsmekarp
Kaitsmekarp on pakiruumi
vasakpoolses osas, katte taga.
Eemaldada kate.
Kui varustuses on
rehviparanduskomplekt, võtke kogu
karp välja.
Kaitsmete ülesandedNrAhel1–2Haagise pistikupesa3Parkimisabi4Selektiivne katalüütiline redut‐
seerimissüsteem5–6–7Elektriajamiga iste8–9Selektiivne katalüütiline redut‐
seerimissüsteem10Lämmastikoksiidi andur11Haagise moodul / haagise pisti‐
kupesa12Haagisemoodul13Haagise pistikupesa14–15–16Sisepeegel / tahavaatekaamera17Pistikupesa18–
