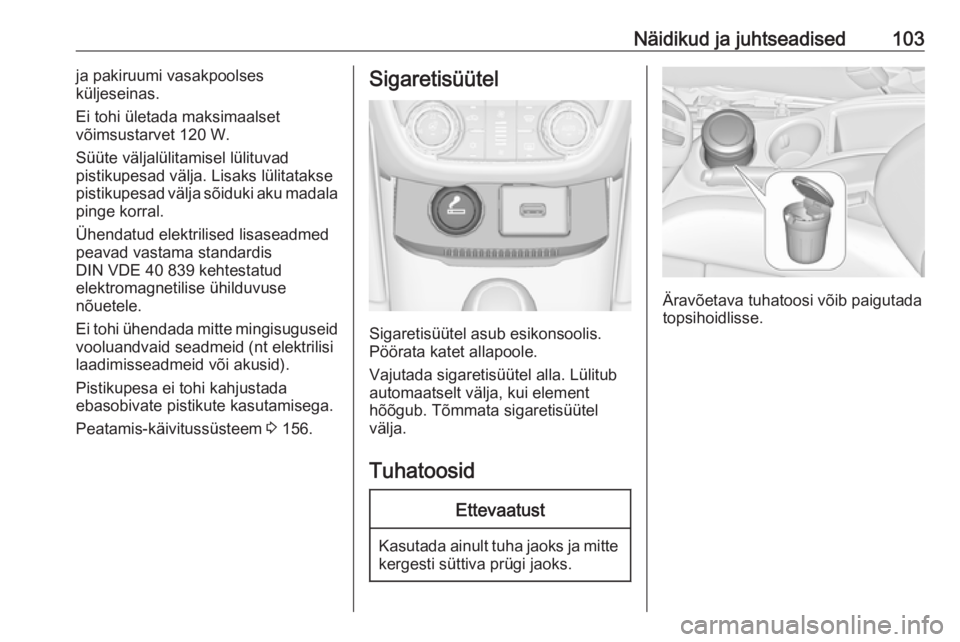

Näidikud ja juhtseadised103ja pakiruumi vasakpoolses
küljeseinas.
Ei tohi ületada maksimaalset
võimsustarvet 120 W.
Süüte väljalülitamisel lülituvad
pistikupesad välja. Lisaks lülitatakse
pistikupesad välja sõiduki aku madala
pinge korral.
Ühendatud elektrilised lisaseadmed
peavad vastama standardis
DIN VDE 40 839 kehtestatud
elektromagnetilise ühilduvuse
nõuetele.
Ei tohi ühendada mitte mingisuguseid
vooluandvaid seadmeid (nt elektrilisi
laadimisseadmeid või akusid).
Pistikupesa ei tohi kahjustada
ebasobivate pistikute kasutamisega.
Peatamis-käivitussüsteem 3 156.Sigaretisüütel
Sigaretisüütel asub esikonsoolis.
Pöörata katet allapoole.
Vajutada sigaretisüütel alla. Lülitub
automaatselt välja, kui element
hõõgub. Tõmmata sigaretisüütel
välja.
Tuhatoosid
Ettevaatust
Kasutada ainult tuha jaoks ja mitte kergesti süttiva prügi jaoks.
Äravõetava tuhatoosi võib paigutada
topsihoidlisse.

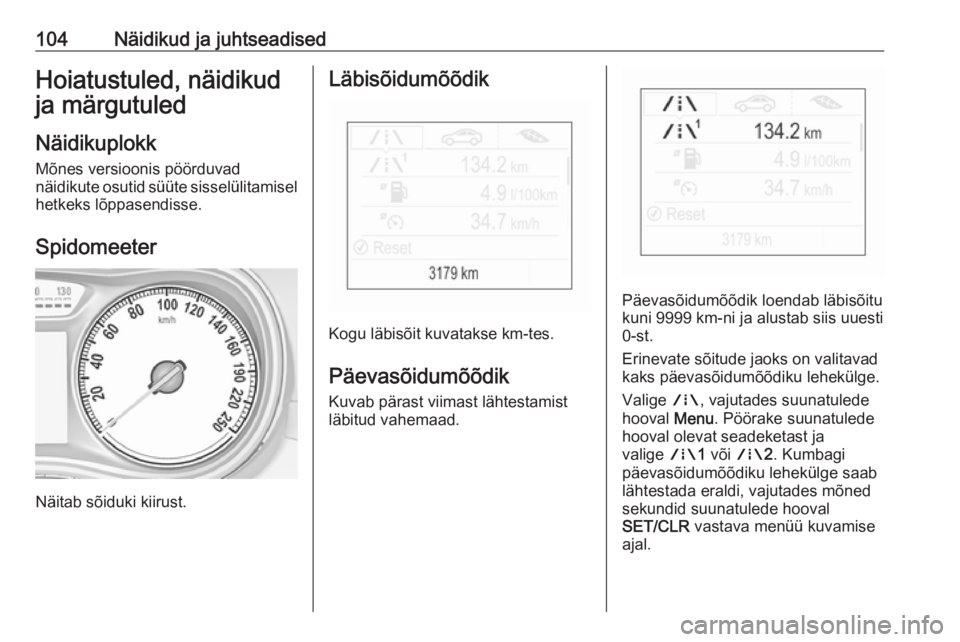

104Näidikud ja juhtseadisedHoiatustuled, näidikud
ja märgutuled
Näidikuplokk
Mõnes versioonis pöörduvad
näidikute osutid süüte sisselülitamisel hetkeks lõppasendisse.
Spidomeeter
Näitab sõiduki kiirust.
Läbisõidumõõdik
Kogu läbisõit kuvatakse km-tes.
Päevasõidumõõdik
Kuvab pärast viimast lähtestamist
läbitud vahemaad.
Päevasõidumõõdik loendab läbisõitu kuni 9999 km-ni ja alustab siis uuesti
0-st.
Erinevate sõitude jaoks on valitavad
kaks päevasõidumõõdiku lehekülge.
Valige ;, vajutades suunatulede
hooval Menu. Pöörake suunatulede
hooval olevat seadeketast ja
valige ;1 või ;2. Kumbagi
päevasõidumõõdiku lehekülge saab
lähtestada eraldi, vajutades mõned
sekundid suunatulede hooval
SET/CLR vastava menüü kuvamise
ajal.

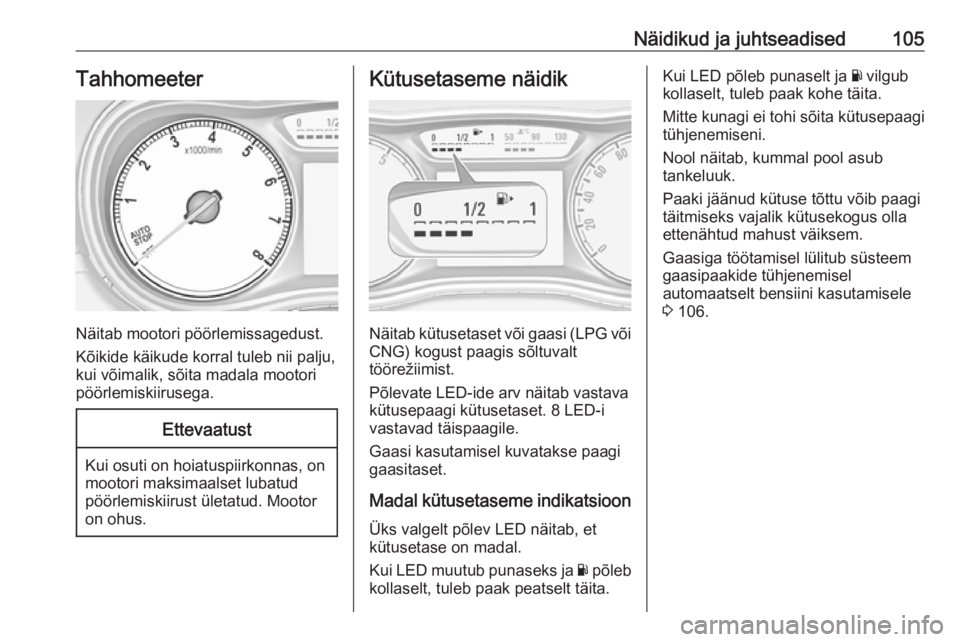

Näidikud ja juhtseadised105Tahhomeeter
Näitab mootori pöörlemissagedust.
Kõikide käikude korral tuleb nii palju, kui võimalik, sõita madala mootori
pöörlemiskiirusega.
Ettevaatust
Kui osuti on hoiatuspiirkonnas, on
mootori maksimaalset lubatud
pöörlemiskiirust ületatud. Mootor
on ohus.
Kütusetaseme näidik
Näitab kütusetaset või gaasi (LPG või
CNG) kogust paagis sõltuvalt
töörežiimist.
Põlevate LED-ide arv näitab vastava
kütusepaagi kütusetaset. 8 LED-i
vastavad täispaagile.
Gaasi kasutamisel kuvatakse paagi gaasitaset.
Madal kütusetaseme indikatsioon
Üks valgelt põlev LED näitab, et
kütusetase on madal.
Kui LED muutub punaseks ja Y põleb
kollaselt, tuleb paak peatselt täita.
Kui LED põleb punaselt ja Y vilgub
kollaselt, tuleb paak kohe täita.
Mitte kunagi ei tohi sõita kütusepaagi
tühjenemiseni.
Nool näitab, kummal pool asub
tankeluuk.
Paaki jäänud kütuse tõttu võib paagi täitmiseks vajalik kütusekogus olla
ettenähtud mahust väiksem.
Gaasiga töötamisel lülitub süsteem
gaasipaakide tühjenemisel
automaatselt bensiini kasutamisele
3 106.

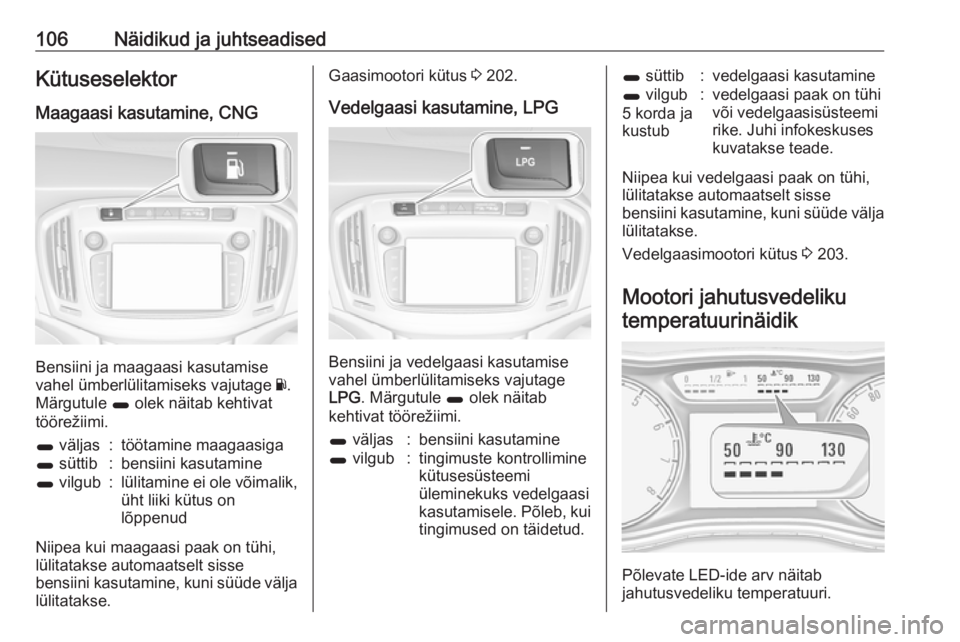

106Näidikud ja juhtseadisedKütuseselektor
Maagaasi kasutamine, CNG
Bensiini ja maagaasi kasutamise
vahel ümberlülitamiseks vajutage Y.
Märgutule 1 olek näitab kehtivat
töörežiimi.
1 väljas:töötamine maagaasiga1 süttib:bensiini kasutamine1 vilgub:lülitamine ei ole võimalik,
üht liiki kütus on
lõppenud
Niipea kui maagaasi paak on tühi,
lülitatakse automaatselt sisse
bensiini kasutamine, kuni süüde välja lülitatakse.
Gaasimootori kütus 3 202.
Vedelgaasi kasutamine, LPG
Bensiini ja vedelgaasi kasutamise
vahel ümberlülitamiseks vajutage
LPG . Märgutule 1 olek näitab
kehtivat töörežiimi.
1 väljas:bensiini kasutamine1 vilgub:tingimuste kontrollimine
kütusesüsteemi
üleminekuks vedelgaasi
kasutamisele. Põleb, kui tingimused on täidetud.1 süttib:vedelgaasi kasutamine1 vilgub
5 korda ja
kustub:vedelgaasi paak on tühi
või vedelgaasisüsteemi
rike. Juhi infokeskuses
kuvatakse teade.
Niipea kui vedelgaasi paak on tühi,
lülitatakse automaatselt sisse
bensiini kasutamine, kuni süüde välja lülitatakse.
Vedelgaasimootori kütus 3 203.
Mootori jahutusvedeliku temperatuurinäidik
Põlevate LED-ide arv näitab
jahutusvedeliku temperatuuri.

Näidikud ja juhtseadised107kuni 3 LED-i:mootori
töötemperatuur ei
ole veel
saavutatud4 kuni 6 LED-i:normaalne
töötemperatuurrohkem kui 6
LED-i:temperatuur liiga
kõrgeEttevaatust
Kui mootori jahutusvedeliku
temperatuur on liiga kõrge, tuleb
sõiduk peatad ja mootor välja
lülitada. Oht mootorile. Kontrollida jahutusvedeliku taset.
Hooldusnäidik
Mootoriõli vahetamise vajaduse
jälgimise süsteem annab teada, millal vahetada mootoriõli ja filtrit. Õli ja filtri
vahetuse vajadusele vastav läbisõit
võib sõiduoludest sõltuvalt
märgatavalt erineda.
Õli ülejäänud kasutusea menüüd
kuvatakse juhi infokeskuses 3 117.
Valige sõiduki menüü ?, vajutades
suunatulede hooval MENU. Keerata
seaderatast, et valida Remaining Oil
Life (Õli kasutuskestuse jääk) .
Õli ülejäänud kasutusiga kuvatakse
protsentides.
Lähtesta Vajutage lähtestamiseks mõned
sekundid suunatulede hooval
SET/CLR . Süüde peab olema sisse
lülitatud, kuid mootor seisatud.
Õige toimimise tagamiseks tuleb
süsteem lähtestada iga kord, kui
mootoriõli vahetatakse. Pöörduda abi saamiseks hooldustöökotta.
Järgmine hooldus Kui süsteemi arvutuste kohaselt tuleb
varsti mootoriõli vahetada, kuvatakse juhi infokeskuses Change Engine Oil
Soon (Vahetada varsti mootoriõli) .
Lasta mootoriõli ja filtrit hooldustöökojas vahetada ühe
nädala jooksul või 500 km sõitmise
järel (kumb täitub enne).
Hooldusinfo 3 262.

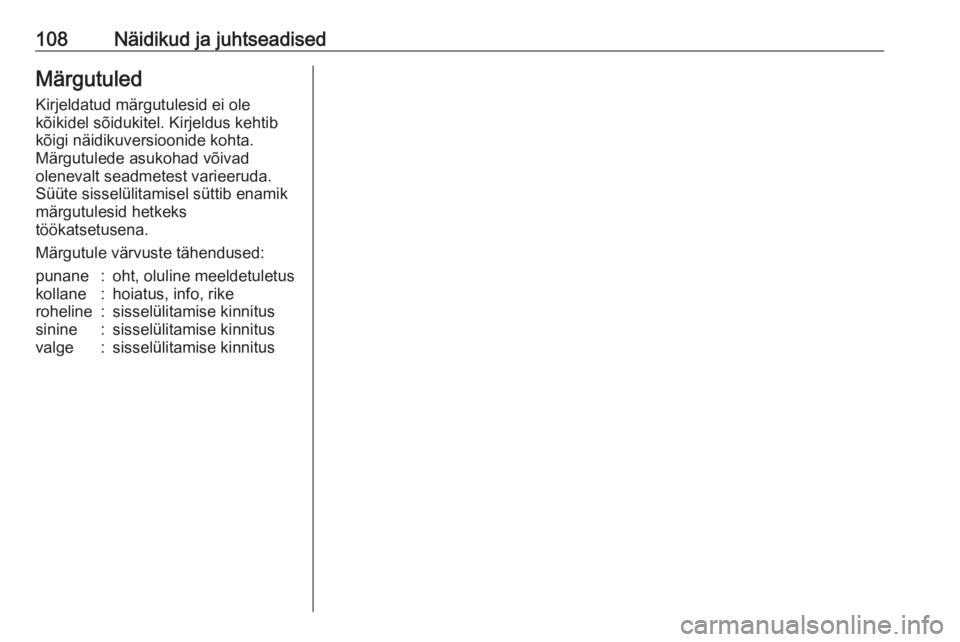

108Näidikud ja juhtseadisedMärgutuledKirjeldatud märgutulesid ei ole
kõikidel sõidukitel. Kirjeldus kehtib kõigi näidikuversioonide kohta.
Märgutulede asukohad võivad
olenevalt seadmetest varieeruda. Süüte sisselülitamisel süttib enamik
märgutulesid hetkeks
töökatsetusena.
Märgutule värvuste tähendused:punane:oht, oluline meeldetuletuskollane:hoiatus, info, rikeroheline:sisselülitamise kinnitussinine:sisselülitamise kinnitusvalge:sisselülitamise kinnitus

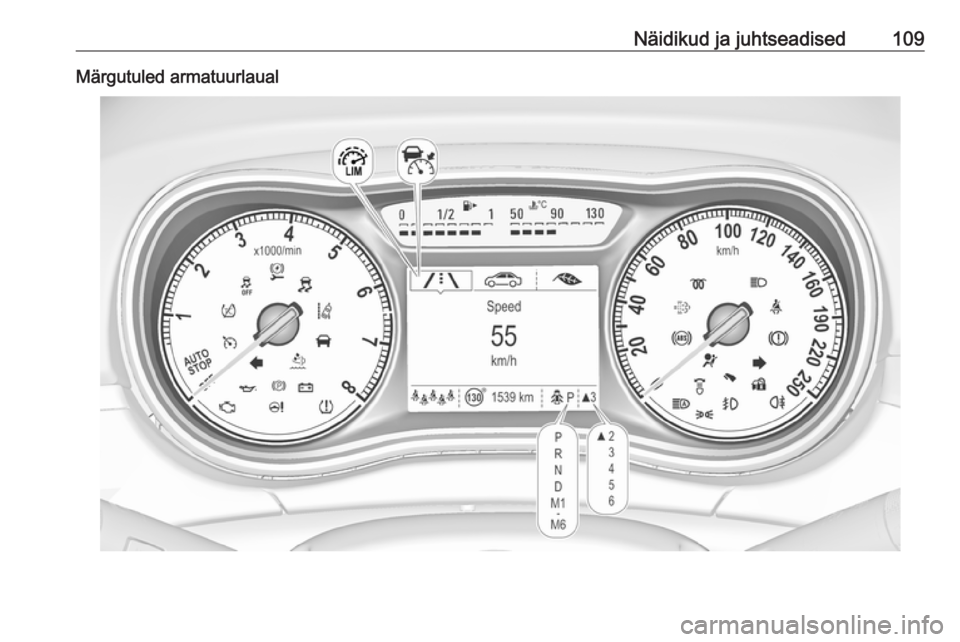

Näidikud ja juhtseadised109Märgutuled armatuurlaual

110Näidikud ja juhtseadisedÜlevaadeOSuunatuli 3 110XTurvavöö kinnitamise meeldetu‐
letus 3 111vTurvapadjad ja turvavööpingutid
3 111VTurvapadja väljalülitamine
3 112pAkulaadimissüsteem 3 112ZTöötõrke märgutuli 3 112RPiduri- ja sidurisüsteem 3 112mElektriline seisupidur 3 113jElektrilise seisupiduri rike
3 113-Vajutada pedaali 3 113uABS-i pidurisüsteem 3 113RKäikude vahetamine 3 113EPikivahe 3 114cRoolivõimendi 3 113)Sõidurajalt kõrvalekaldumise
hoiatussüsteem 3 114nElektrooniline stabiilsuskontroll
on välja lülitatud 3 114bElektrooniline stabiilsuskontroll
ja veojõukontrolli süsteem
3 114kVeojõukontrollisüsteem välja
lülitatud 3 114!Eelsoojendus 3 114%Diislikütuse tahkete osakeste
filter 3 114YAdBlue 3 115wRehvirõhu jälgimissüsteem
3 115IMootoriõli surve 3 115YMadal kütusetase 3 115dKäivitustõkesti 3 1168Välisvalgustus 3 116CKaugtuli 3 116fKaugtulede abifunktsioon
3 116fLED-esituled 3 137>Udutuli 3 116rTagumine udutuli 3 116mPüsikiiruse regulaator 3 116 /
adaptiivne püsikiiruse regulaator 3 116CAdaptiivne püsikiiruse regu‐
laator 3 116AAvastati eessõitev sõiduk
3 117LKiiruspiirang 3 117LLiiklusmärgiabi 3 117hUks on lahti 3 117
Suunatuli
Roheline sümbol O põleb või vilgub.
Põleb lühidalt
Seisutuled on sisse lülitatud.
Vilgub
Suunatuli või ohutuled on sisse
lülitatud.
Kiire vilkumine: suunatule või vastava
kaitsme rike, haagise suunatule rike.
Lambi vahetamine 3 226, kaitsmed
3 234.
Suunatuled 3 138.
