2017.5 OPEL ZAFIRA C Manuale di uso e manutenzione (in Italian)

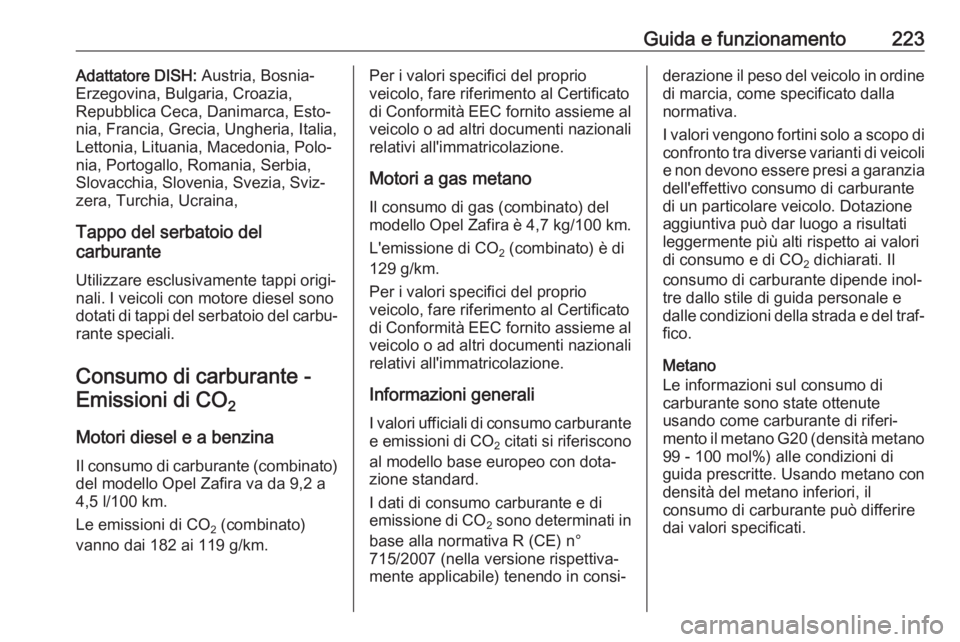

Guida e funzionamento223Adattatore DISH: Austria, Bosnia-
Erzegovina, Bulgaria, Croazia,
Repubblica Ceca, Danimarca, Esto‐
nia, Francia, Grecia, Ungheria, Italia,
Lettonia, Lituania, Macedonia, Polo‐
nia, Portogallo, Romania, Serbia, Slovacchia, Slovenia, Svezia, Sviz‐
zera, Turchia, Ucraina,
Tappo del serbatoio del
carburante
Utilizzare esclusivamente tappi origi‐
nali. I veicoli con motore diesel sono
dotati di tappi del serbatoio del carbu‐
rante speciali.
Consumo di carburante - Emissioni di CO 2
Motori diesel e a benzina Il consumo di carburante (combinato)del modello Opel Zafira va da 9,2 a
4,5 l/100 km.
Le emissioni di CO 2 (combinato)
vanno dai 182 ai 119 g/km.Per i valori specifici del proprio
veicolo, fare riferimento al Certificato
di Conformità EEC fornito assieme al veicolo o ad altri documenti nazionali
relativi all'immatricolazione.
Motori a gas metano
Il consumo di gas (combinato) del
modello Opel Zafira è 4,7 kg/100 km.
L'emissione di CO 2 (combinato) è di
129 g/km.
Per i valori specifici del proprio
veicolo, fare riferimento al Certificato
di Conformità EEC fornito assieme al
veicolo o ad altri documenti nazionali
relativi all'immatricolazione.
Informazioni generaliI valori ufficiali di consumo carburante
e emissioni di CO
2 citati si riferiscono
al modello base europeo con dota‐
zione standard.
I dati di consumo carburante e di
emissione di CO
2 sono determinati in
base alla normativa R (CE) n°
715/2007 (nella versione rispettiva‐
mente applicabile) tenendo in consi‐derazione il peso del veicolo in ordine di marcia, come specificato dalla
normativa.
I valori vengono fortini solo a scopo di
confronto tra diverse varianti di veicoli
e non devono essere presi a garanzia
dell'effettivo consumo di carburante
di un particolare veicolo. Dotazione
aggiuntiva può dar luogo a risultati
leggermente più alti rispetto ai valori
di consumo e di CO 2 dichiarati. Il
consumo di carburante dipende inol‐
tre dallo stile di guida personale e
dalle condizioni della strada e del traf‐
fico.
Metano
Le informazioni sul consumo di
carburante sono state ottenute
usando come carburante di riferi‐
mento il metano G20 (densità metano 99 - 100 mol%) alle condizioni di
guida prescritte. Usando metano con
densità del metano inferiori, il
consumo di carburante può differire
dai valori specificati.

224Guida e funzionamentoGancio trainoInformazioni generali Utilizzare esclusivamente dispositivi
di traino omologati per il veicolo in
questione. I veicoli a metano richie‐ dono uno speciale dispositivo di
traino.
Per l'installazione dei dispositivi di
traino, rivolgersi ad un'officina. L'ope‐
razione potrebbe richiedere modifi‐
che a carico del sistema di raffredda‐
mento, degli scudi termici e di altre
apparecchiature.
La funzione di rilevamento di interru‐
zione delle lampadine per la luce di
arresto del rimorchio non può rilevare un'interruzione parziale della lampa‐dine, ad es. in caso di 4 lampadine da
5 Watt, la funzione rileva un'interru‐
zione solo se rimane una sola lampa‐ dina da 5 Watt o nessuna.
Il montaggio del gancio di traino
potrebbe coprire l'apertura dell'oc‐
chiello di traino. In questo caso usare il gancio di traino per il rimorchio.
Tenere sempre il gancio di traino nel veicolo.Consigli per la guida e per il
traino
Prima di collegare un rimorchio lubri‐ ficare il gancio di traino. Non farlo
però se, per ridurre gli sbandamenti
del rimorchio, si utilizza uno stabiliz‐
zatore che agisce sul gancio di traino.
Nel caso di rimorchi con ridotta stabi‐ lità direzionale e rimorchi di camper
con una massa complessiva
ammessa a pieno carico superiore a
1300 kg, non si deve superare la velo‐
cità di 80 km/h ed è consigliabile l'uso
di uno stabilizzatore.
Se il rimorchio inizia a sbandare,
guidare più lentamente, non cercare
di correggere lo sterzo e se necessa‐ rio frenare in modo deciso.
In discesa viaggiare con la stessa
marcia che si userebbe in salita e a
velocità simile.
Regolare la pressione dei pneumatici
al valore specificato per il pieno carico 3 293.Traino di un rimorchio
Carichi trainabili I carichi trainabili ammessi sono valori massimi che dipendono dal veicolo e
dal motore e che non devono essere
superati. Il carico trainabile effettivo è
dato dalla differenza tra la reale
massa a pieno carico del rimorchio e
il reale carico del giunto di accoppia‐
mento con il rimorchio agganciato.
I carichi trainabili ammessi sono
specificati nella documentazione del
veicolo. In generale sono validi per
pendenze fino a 12 %.
I carichi trainabili ammessi sono validi
fino alla pendenza specificata e a
livello del mare. Con l'aumentare
dell'altitudine la potenza del motore
diminuisce a causa della maggiore
rarefazione dell'aria, riducendo così
la capacità di procedere in salita. Per questo anche la massa lorda consen‐
tita della combinazione (veicolo +
rimorchio) diminuisce del 10 % per ogni 1000 metri di altitudine. Non è
necessario invece ridurre il peso

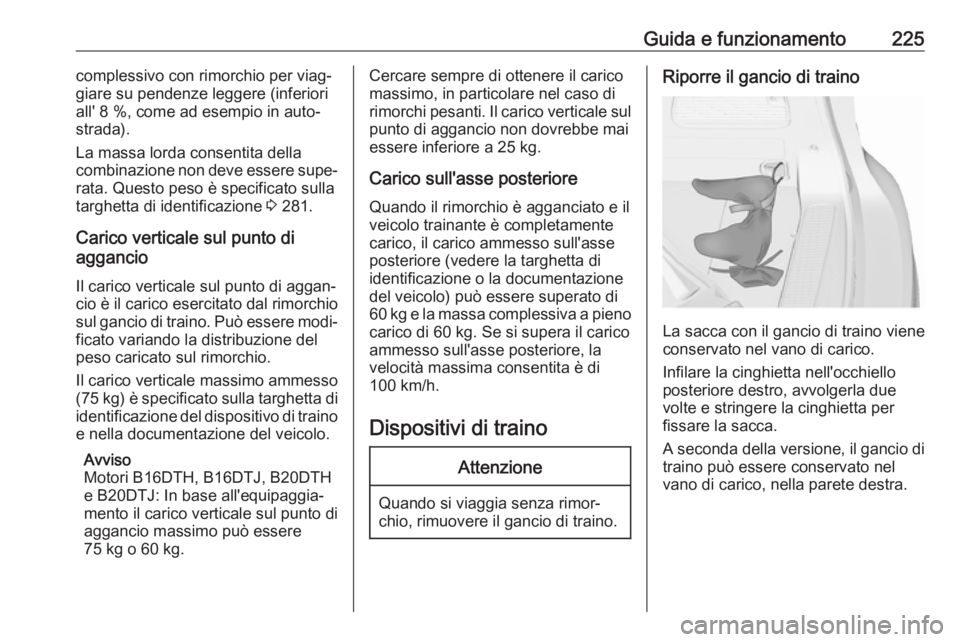

Guida e funzionamento225complessivo con rimorchio per viag‐
giare su pendenze leggere (inferiori
all' 8 %, come ad esempio in auto‐
strada).
La massa lorda consentita della
combinazione non deve essere supe‐
rata. Questo peso è specificato sulla
targhetta di identificazione 3 281.
Carico verticale sul punto di
aggancio
Il carico verticale sul punto di aggan‐
cio è il carico esercitato dal rimorchio
sul gancio di traino. Può essere modi‐
ficato variando la distribuzione del
peso caricato sul rimorchio.
Il carico verticale massimo ammesso
(75 kg) è specificato sulla targhetta di identificazione del dispositivo di traino
e nella documentazione del veicolo.
Avviso
Motori B16DTH, B16DTJ, B20DTH
e B20DTJ: In base all'equipaggia‐
mento il carico verticale sul punto di
aggancio massimo può essere
75 kg o 60 kg.Cercare sempre di ottenere il carico massimo, in particolare nel caso di
rimorchi pesanti. Il carico verticale sul punto di aggancio non dovrebbe mai
essere inferiore a 25 kg.
Carico sull'asse posteriore
Quando il rimorchio è agganciato e il
veicolo trainante è completamente
carico, il carico ammesso sull'asse
posteriore (vedere la targhetta di identificazione o la documentazione
del veicolo) può essere superato di
60 kg e la massa complessiva a pieno
carico di 60 kg. Se si supera il carico
ammesso sull'asse posteriore, la
velocità massima consentita è di
100 km/h.
Dispositivi di trainoAttenzione
Quando si viaggia senza rimor‐
chio, rimuovere il gancio di traino.
Riporre il gancio di traino
La sacca con il gancio di traino viene
conservato nel vano di carico.
Infilare la cinghietta nell'occhiello
posteriore destro, avvolgerla due
volte e stringere la cinghietta per
fissare la sacca.
A seconda della versione, il gancio di traino può essere conservato nel
vano di carico, nella parete destra.

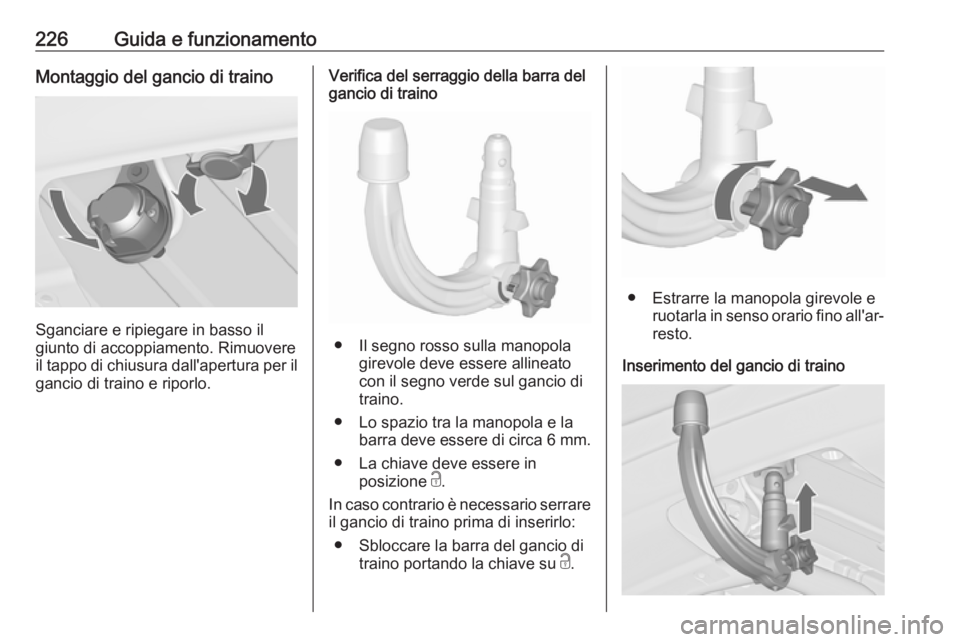

226Guida e funzionamentoMontaggio del gancio di traino
Sganciare e ripiegare in basso il
giunto di accoppiamento. Rimuovere il tappo di chiusura dall'apertura per il gancio di traino e riporlo.
Verifica del serraggio della barra del
gancio di traino
● Il segno rosso sulla manopola
girevole deve essere allineato
con il segno verde sul gancio di
traino.
● Lo spazio tra la manopola e la barra deve essere di circa 6 mm.
● La chiave deve essere in posizione c.
In caso contrario è necessario serrare
il gancio di traino prima di inserirlo:
● Sbloccare la barra del gancio di traino portando la chiave su c.
● Estrarre la manopola girevole e
ruotarla in senso orario fino all'ar‐resto.
Inserimento del gancio di traino

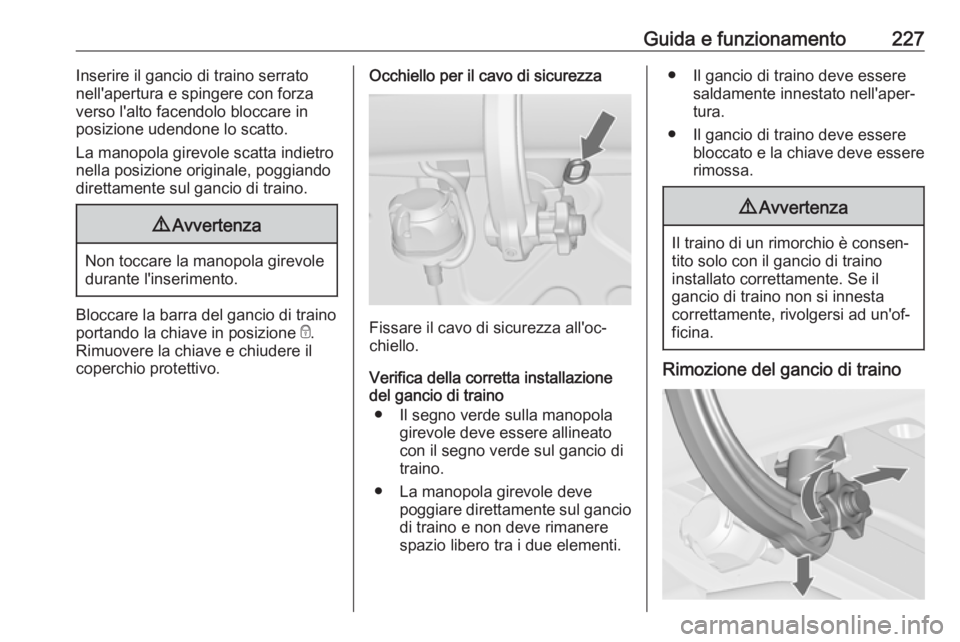

Guida e funzionamento227Inserire il gancio di traino serrato
nell'apertura e spingere con forza
verso l'alto facendolo bloccare in
posizione udendone lo scatto.
La manopola girevole scatta indietro
nella posizione originale, poggiando
direttamente sul gancio di traino.9 Avvertenza
Non toccare la manopola girevole
durante l'inserimento.
Bloccare la barra del gancio di traino
portando la chiave in posizione e.
Rimuovere la chiave e chiudere il
coperchio protettivo.
Occhiello per il cavo di sicurezza
Fissare il cavo di sicurezza all'oc‐
chiello.
Verifica della corretta installazione
del gancio di traino
● Il segno verde sulla manopola girevole deve essere allineato
con il segno verde sul gancio di
traino.
● La manopola girevole deve poggiare direttamente sul gancio
di traino e non deve rimanere
spazio libero tra i due elementi.
● Il gancio di traino deve essere saldamente innestato nell'aper‐
tura.
● Il gancio di traino deve essere bloccato e la chiave deve essererimossa.9 Avvertenza
Il traino di un rimorchio è consen‐
tito solo con il gancio di traino
installato correttamente. Se il
gancio di traino non si innesta
correttamente, rivolgersi ad un'of‐
ficina.
Rimozione del gancio di traino

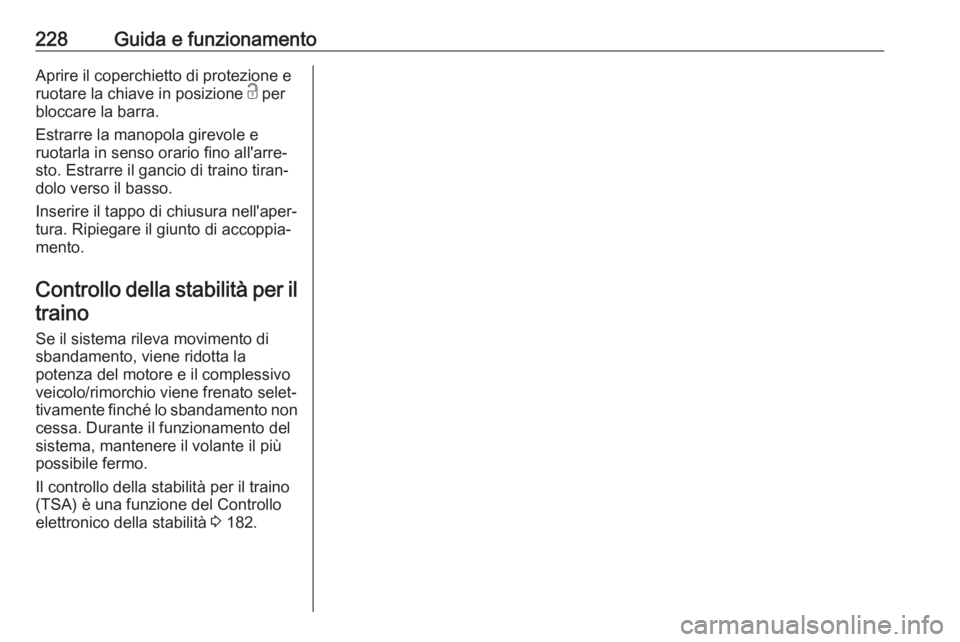

228Guida e funzionamentoAprire il coperchietto di protezione e
ruotare la chiave in posizione c per
bloccare la barra.
Estrarre la manopola girevole e
ruotarla in senso orario fino all'arre‐
sto. Estrarre il gancio di traino tiran‐
dolo verso il basso.
Inserire il tappo di chiusura nell'aper‐
tura. Ripiegare il giunto di accoppia‐
mento.
Controllo della stabilità per il
traino
Se il sistema rileva movimento disbandamento, viene ridotta la
potenza del motore e il complessivo
veicolo/rimorchio viene frenato selet‐
tivamente finché lo sbandamento non
cessa. Durante il funzionamento del
sistema, mantenere il volante il più
possibile fermo.
Il controllo della stabilità per il traino
(TSA) è una funzione del Controllo
elettronico della stabilità 3 182.

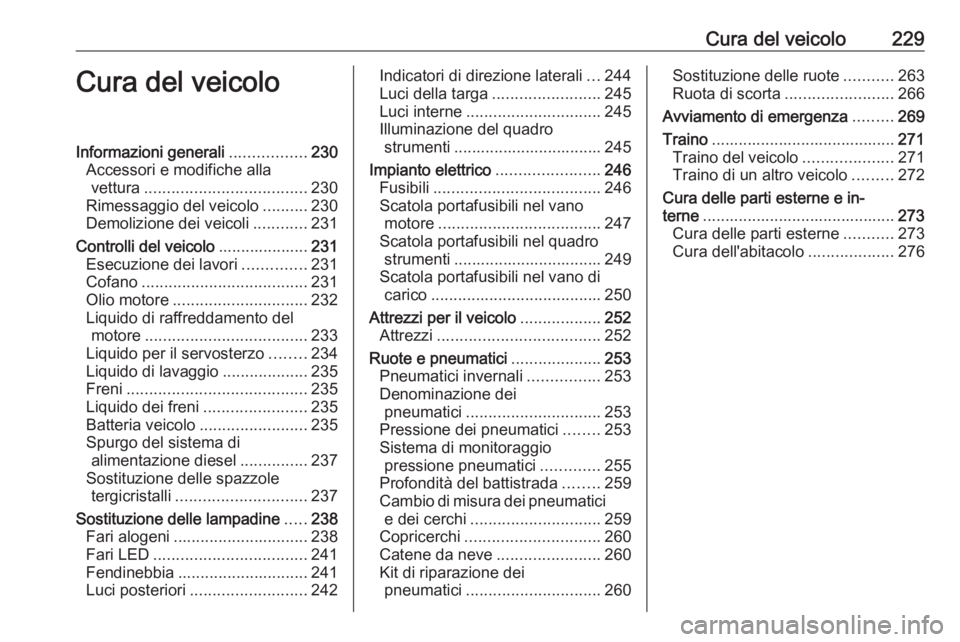

Cura del veicolo229Cura del veicoloInformazioni generali.................230
Accessori e modifiche alla vettura .................................... 230
Rimessaggio del veicolo ..........230
Demolizione dei veicoli ............231
Controlli del veicolo ....................231
Esecuzione dei lavori ..............231
Cofano ..................................... 231
Olio motore .............................. 232
Liquido di raffreddamento del motore .................................... 233
Liquido per il servosterzo ........234
Liquido di lavaggio ...................235
Freni ........................................ 235
Liquido dei freni .......................235
Batteria veicolo ........................235
Spurgo del sistema di alimentazione diesel ...............237
Sostituzione delle spazzole tergicristalli ............................. 237
Sostituzione delle lampadine .....238
Fari alogeni .............................. 238
Fari LED .................................. 241
Fendinebbia ............................. 241
Luci posteriori .......................... 242Indicatori di direzione laterali ...244
Luci della targa ........................ 245
Luci interne .............................. 245
Illuminazione del quadro strumenti ................................. 245
Impianto elettrico .......................246
Fusibili ..................................... 246
Scatola portafusibili nel vano motore .................................... 247
Scatola portafusibili nel quadro strumenti ................................. 249
Scatola portafusibili nel vano di carico ...................................... 250
Attrezzi per il veicolo ..................252
Attrezzi .................................... 252
Ruote e pneumatici ....................253
Pneumatici invernali ................253
Denominazione dei pneumatici .............................. 253
Pressione dei pneumatici ........253
Sistema di monitoraggio pressione pneumatici .............255
Profondità del battistrada ........259
Cambio di misura dei pneumatici e dei cerchi ............................. 259
Copricerchi .............................. 260
Catene da neve .......................260
Kit di riparazione dei pneumatici .............................. 260Sostituzione delle ruote ...........263
Ruota di scorta ........................ 266
Avviamento di emergenza .........269
Traino ......................................... 271
Traino del veicolo ....................271
Traino di un altro veicolo .........272
Cura delle parti esterne e in‐
terne ........................................... 273
Cura delle parti esterne ...........273
Cura dell'abitacolo ...................276

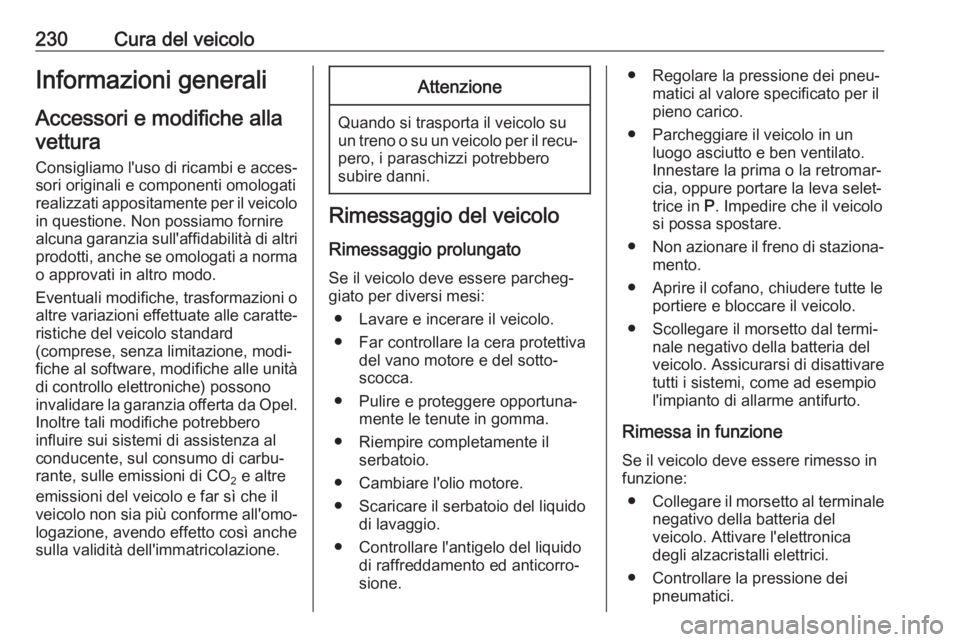

230Cura del veicoloInformazioni generali
Accessori e modifiche alla
vettura
Consigliamo l'uso di ricambi e acces‐
sori originali e componenti omologati
realizzati appositamente per il veicolo in questione. Non possiamo fornirealcuna garanzia sull'affidabilità di altri
prodotti, anche se omologati a norma o approvati in altro modo.
Eventuali modifiche, trasformazioni o
altre variazioni effettuate alle caratte‐
ristiche del veicolo standard
(comprese, senza limitazione, modi‐
fiche al software, modifiche alle unità
di controllo elettroniche) possono
invalidare la garanzia offerta da Opel.
Inoltre tali modifiche potrebbero
influire sui sistemi di assistenza al
conducente, sul consumo di carbu‐
rante, sulle emissioni di CO 2 e altre
emissioni del veicolo e far sì che il veicolo non sia più conforme all'omo‐
logazione, avendo effetto così anche
sulla validità dell'immatricolazione.Attenzione
Quando si trasporta il veicolo su
un treno o su un veicolo per il recu‐ pero, i paraschizzi potrebbero
subire danni.
Rimessaggio del veicolo
Rimessaggio prolungato
Se il veicolo deve essere parcheg‐
giato per diversi mesi:
● Lavare e incerare il veicolo.
● Far controllare la cera protettiva del vano motore e del sotto‐
scocca.
● Pulire e proteggere opportuna‐ mente le tenute in gomma.
● Riempire completamente il serbatoio.
● Cambiare l'olio motore.
● Scaricare il serbatoio del liquido di lavaggio.
● Controllare l'antigelo del liquido di raffreddamento ed anticorro‐
sione.
● Regolare la pressione dei pneu‐ matici al valore specificato per ilpieno carico.
● Parcheggiare il veicolo in un luogo asciutto e ben ventilato.
Innestare la prima o la retromar‐
cia, oppure portare la leva selet‐
trice in P. Impedire che il veicolo
si possa spostare.
● Non azionare il freno di staziona‐
mento.
● Aprire il cofano, chiudere tutte le portiere e bloccare il veicolo.
● Scollegare il morsetto dal termi‐ nale negativo della batteria del
veicolo. Assicurarsi di disattivare
tutti i sistemi, come ad esempio
l'impianto di allarme antifurto.
Rimessa in funzione
Se il veicolo deve essere rimesso in
funzione:
● Collegare il morsetto al terminale
negativo della batteria del
veicolo. Attivare l'elettronica
degli alzacristalli elettrici.
● Controllare la pressione dei pneumatici.
