2017.5 OPEL ZAFIRA C Manuale di uso e manutenzione (in Italian)

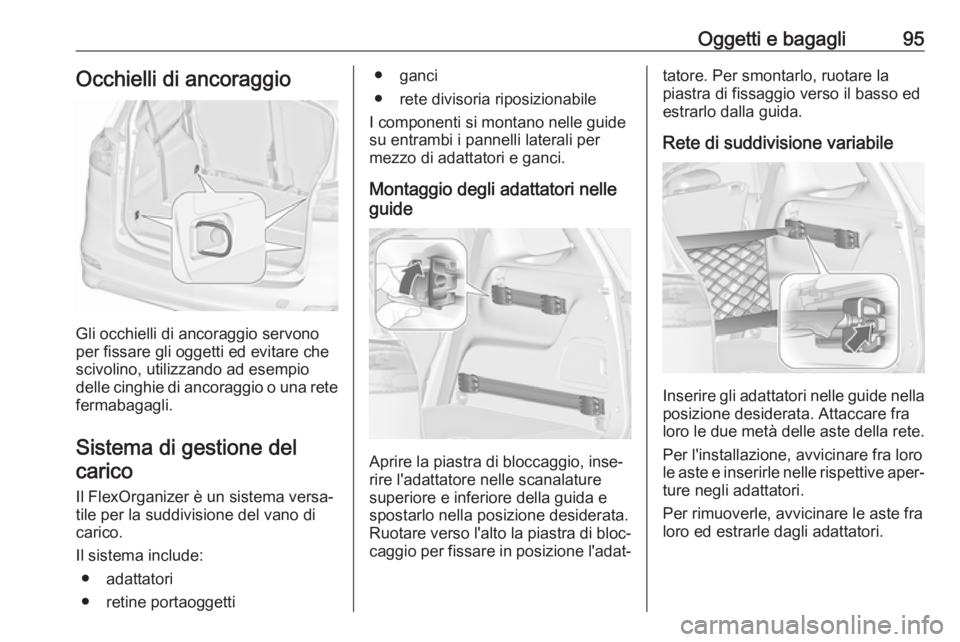

Oggetti e bagagli95Occhielli di ancoraggio
Gli occhielli di ancoraggio servono
per fissare gli oggetti ed evitare che scivolino, utilizzando ad esempio
delle cinghie di ancoraggio o una rete
fermabagagli.
Sistema di gestione delcarico
Il FlexOrganizer è un sistema versa‐
tile per la suddivisione del vano di
carico.
Il sistema include: ● adattatori
● retine portaoggetti
● ganci
● rete divisoria riposizionabile
I componenti si montano nelle guide
su entrambi i pannelli laterali per
mezzo di adattatori e ganci.
Montaggio degli adattatori nelle
guide
Aprire la piastra di bloccaggio, inse‐
rire l'adattatore nelle scanalature
superiore e inferiore della guida e
spostarlo nella posizione desiderata.
Ruotare verso l'alto la piastra di bloc‐ caggio per fissare in posizione l'adat‐
tatore. Per smontarlo, ruotare la
piastra di fissaggio verso il basso ed
estrarlo dalla guida.
Rete di suddivisione variabile
Inserire gli adattatori nelle guide nella
posizione desiderata. Attaccare fra
loro le due metà delle aste della rete.
Per l'installazione, avvicinare fra loro le aste e inserirle nelle rispettive aper‐
ture negli adattatori.
Per rimuoverle, avvicinare le aste fra
loro ed estrarle dagli adattatori.

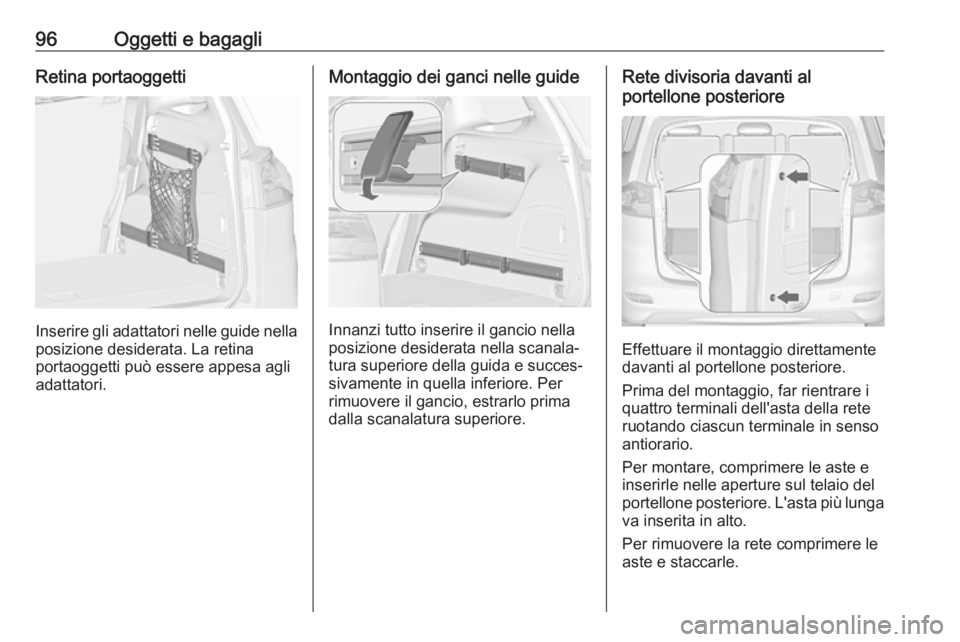

96Oggetti e bagagliRetina portaoggetti
Inserire gli adattatori nelle guide nella
posizione desiderata. La retina
portaoggetti può essere appesa agli
adattatori.
Montaggio dei ganci nelle guide
Innanzi tutto inserire il gancio nella
posizione desiderata nella scanala‐
tura superiore della guida e succes‐
sivamente in quella inferiore. Per
rimuovere il gancio, estrarlo prima
dalla scanalatura superiore.
Rete divisoria davanti al
portellone posteriore
Effettuare il montaggio direttamente
davanti al portellone posteriore.
Prima del montaggio, far rientrare i quattro terminali dell'asta della rete
ruotando ciascun terminale in senso
antiorario.
Per montare, comprimere le aste e
inserirle nelle aperture sul telaio del
portellone posteriore. L'asta più lunga va inserita in alto.
Per rimuovere la rete comprimere le
aste e staccarle.

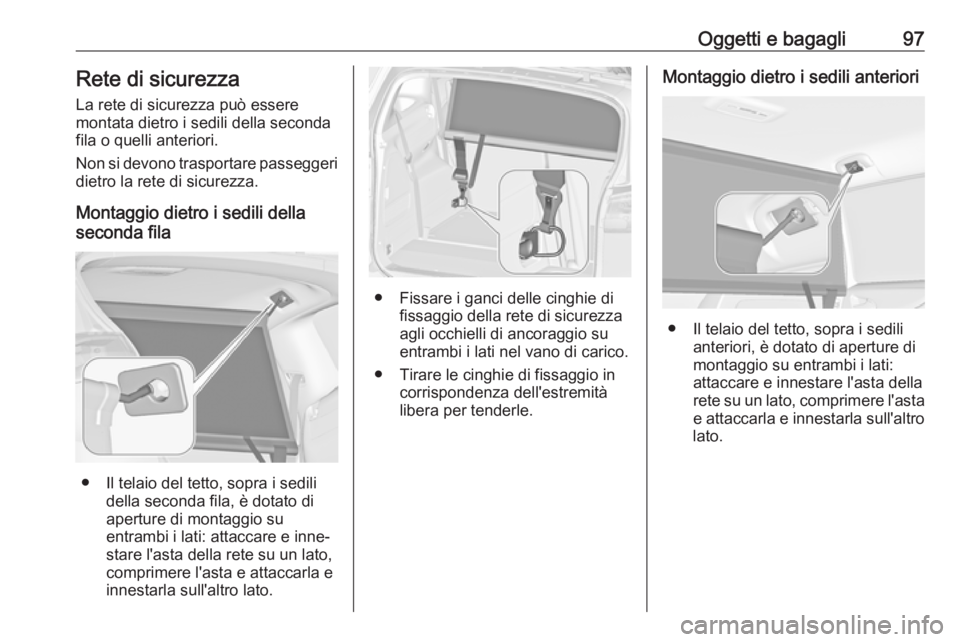

Oggetti e bagagli97Rete di sicurezzaLa rete di sicurezza può essere
montata dietro i sedili della seconda
fila o quelli anteriori.
Non si devono trasportare passeggeri
dietro la rete di sicurezza.
Montaggio dietro i sedili della
seconda fila
● Il telaio del tetto, sopra i sedili della seconda fila, è dotato di
aperture di montaggio su
entrambi i lati: attaccare e inne‐ stare l'asta della rete su un lato,
comprimere l'asta e attaccarla e innestarla sull'altro lato.
● Fissare i ganci delle cinghie di fissaggio della rete di sicurezza
agli occhielli di ancoraggio su
entrambi i lati nel vano di carico.
● Tirare le cinghie di fissaggio in corrispondenza dell'estremità
libera per tenderle.
Montaggio dietro i sedili anteriori
● Il telaio del tetto, sopra i sedili anteriori, è dotato di aperture di
montaggio su entrambi i lati:
attaccare e innestare l'asta della
rete su un lato, comprimere l'asta e attaccarla e innestarla sull'altro
lato.

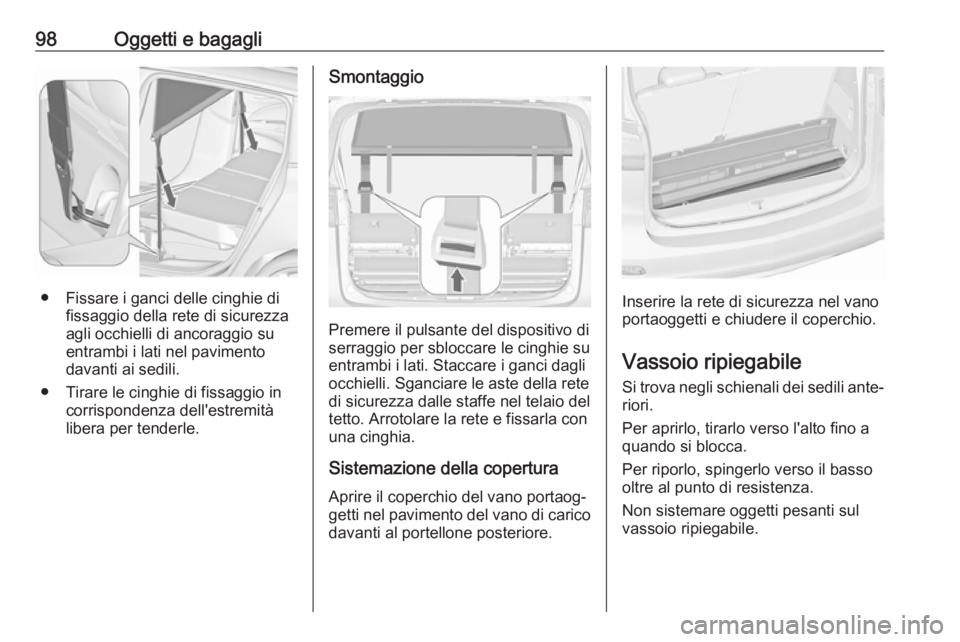

98Oggetti e bagagli
● Fissare i ganci delle cinghie difissaggio della rete di sicurezza
agli occhielli di ancoraggio su
entrambi i lati nel pavimento
davanti ai sedili.
● Tirare le cinghie di fissaggio in corrispondenza dell'estremitàlibera per tenderle.
Smontaggio
Premere il pulsante del dispositivo di
serraggio per sbloccare le cinghie su
entrambi i lati. Staccare i ganci dagli
occhielli. Sganciare le aste della rete
di sicurezza dalle staffe nel telaio del
tetto. Arrotolare la rete e fissarla con
una cinghia.
Sistemazione della copertura Aprire il coperchio del vano portaog‐
getti nel pavimento del vano di carico
davanti al portellone posteriore.
Inserire la rete di sicurezza nel vano
portaoggetti e chiudere il coperchio.
Vassoio ripiegabile Si trova negli schienali dei sedili ante‐riori.
Per aprirlo, tirarlo verso l'alto fino a
quando si blocca.
Per riporlo, spingerlo verso il basso
oltre al punto di resistenza.
Non sistemare oggetti pesanti sul
vassoio ripiegabile.

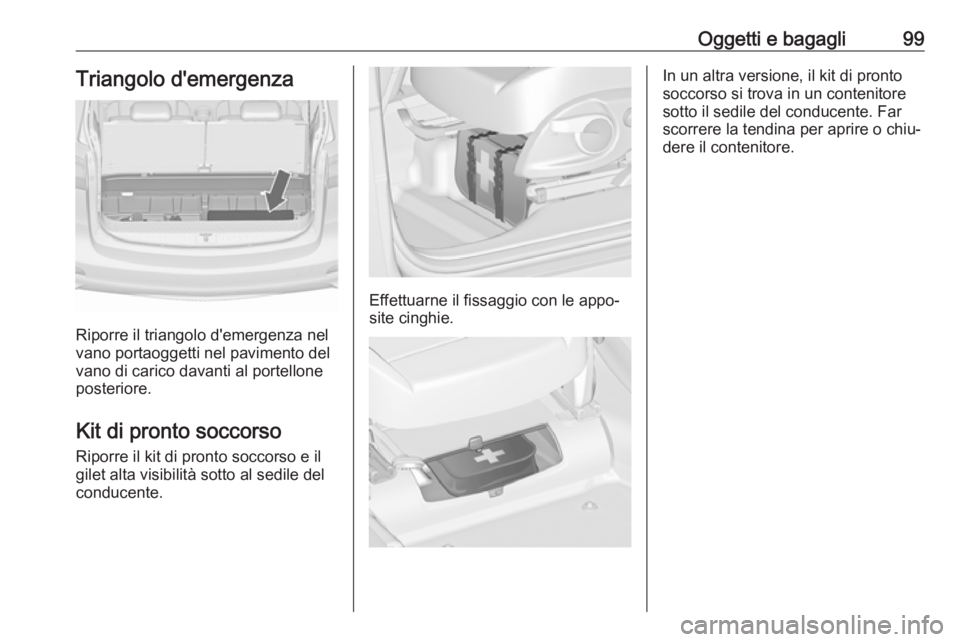

Oggetti e bagagli99Triangolo d'emergenza
Riporre il triangolo d'emergenza nel
vano portaoggetti nel pavimento del vano di carico davanti al portellone
posteriore.
Kit di pronto soccorso
Riporre il kit di pronto soccorso e il
gilet alta visibilità sotto al sedile del
conducente.
Effettuarne il fissaggio con le appo‐
site cinghie.
In un altra versione, il kit di pronto
soccorso si trova in un contenitore sotto il sedile del conducente. Far
scorrere la tendina per aprire o chiu‐
dere il contenitore.

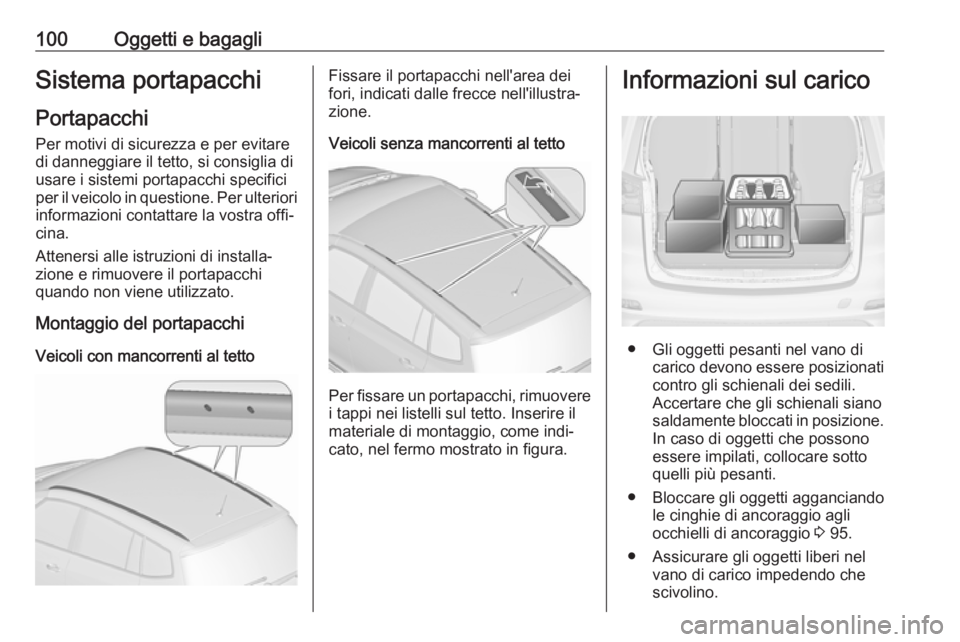

100Oggetti e bagagliSistema portapacchi
Portapacchi
Per motivi di sicurezza e per evitare
di danneggiare il tetto, si consiglia di
usare i sistemi portapacchi specifici
per il veicolo in questione. Per ulteriori informazioni contattare la vostra offi‐
cina.
Attenersi alle istruzioni di installa‐
zione e rimuovere il portapacchi
quando non viene utilizzato.
Montaggio del portapacchi
Veicoli con mancorrenti al tettoFissare il portapacchi nell'area dei
fori, indicati dalle frecce nell'illustra‐
zione.
Veicoli senza mancorrenti al tetto
Per fissare un portapacchi, rimuovere i tappi nei listelli sul tetto. Inserire il
materiale di montaggio, come indi‐
cato, nel fermo mostrato in figura.
Informazioni sul carico
● Gli oggetti pesanti nel vano di carico devono essere posizionati
contro gli schienali dei sedili.
Accertare che gli schienali siano
saldamente bloccati in posizione.
In caso di oggetti che possono
essere impilati, collocare sotto
quelli più pesanti.
● Bloccare gli oggetti agganciando le cinghie di ancoraggio agli
occhielli di ancoraggio 3 95.
● Assicurare gli oggetti liberi nel vano di carico impedendo che
scivolino.

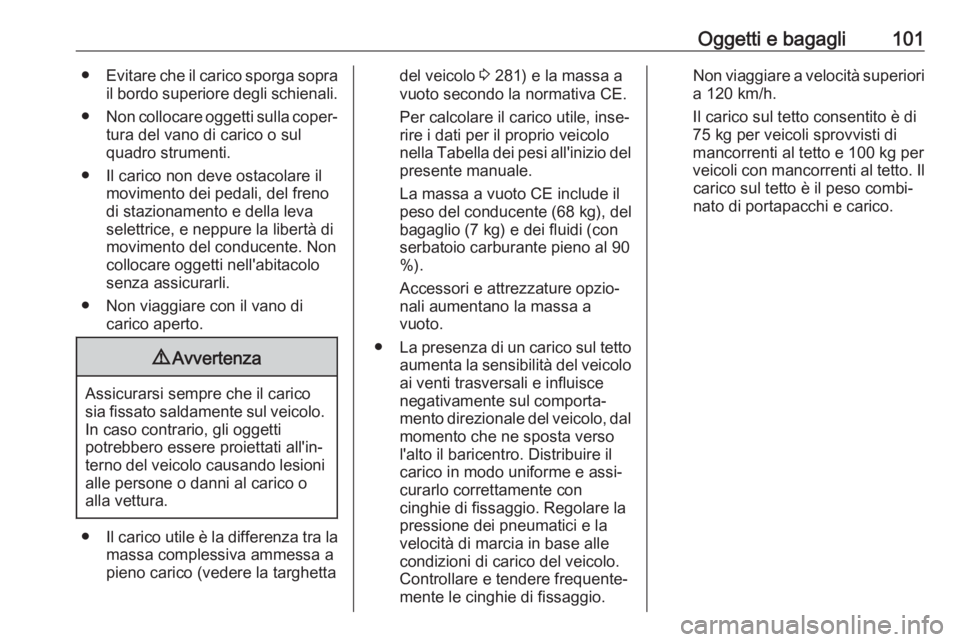

Oggetti e bagagli101●Evitare che il carico sporga sopra
il bordo superiore degli schienali.
● Non collocare oggetti sulla coper‐
tura del vano di carico o sul
quadro strumenti.
● Il carico non deve ostacolare il movimento dei pedali, del freno
di stazionamento e della leva
selettrice, e neppure la libertà di movimento del conducente. Non
collocare oggetti nell'abitacolo
senza assicurarli.
● Non viaggiare con il vano di carico aperto.9Avvertenza
Assicurarsi sempre che il carico
sia fissato saldamente sul veicolo. In caso contrario, gli oggetti
potrebbero essere proiettati all'in‐
terno del veicolo causando lesioni alle persone o danni al carico o
alla vettura.
● Il carico utile è la differenza tra la
massa complessiva ammessa a
pieno carico (vedere la targhetta
del veicolo 3 281) e la massa a
vuoto secondo la normativa CE.
Per calcolare il carico utile, inse‐ rire i dati per il proprio veicolo
nella Tabella dei pesi all'inizio del
presente manuale.
La massa a vuoto CE include il
peso del conducente ( 68 kg), del
bagaglio (7 kg) e dei fluidi (con
serbatoio carburante pieno al 90
%).
Accessori e attrezzature opzio‐
nali aumentano la massa a
vuoto.
● La presenza di un carico sul tetto
aumenta la sensibilità del veicolo
ai venti trasversali e influisce
negativamente sul comporta‐
mento direzionale del veicolo, dal momento che ne sposta verso
l'alto il baricentro. Distribuire il
carico in modo uniforme e assi‐
curarlo correttamente con
cinghie di fissaggio. Regolare la pressione dei pneumatici e la
velocità di marcia in base alle
condizioni di carico del veicolo.
Controllare e tendere frequente‐
mente le cinghie di fissaggio.Non viaggiare a velocità superiori
a 120 km/h.
Il carico sul tetto consentito è di
75 kg per veicoli sprovvisti di
mancorrenti al tetto e 100 kg per veicoli con mancorrenti al tetto. Il carico sul tetto è il peso combi‐
nato di portapacchi e carico.

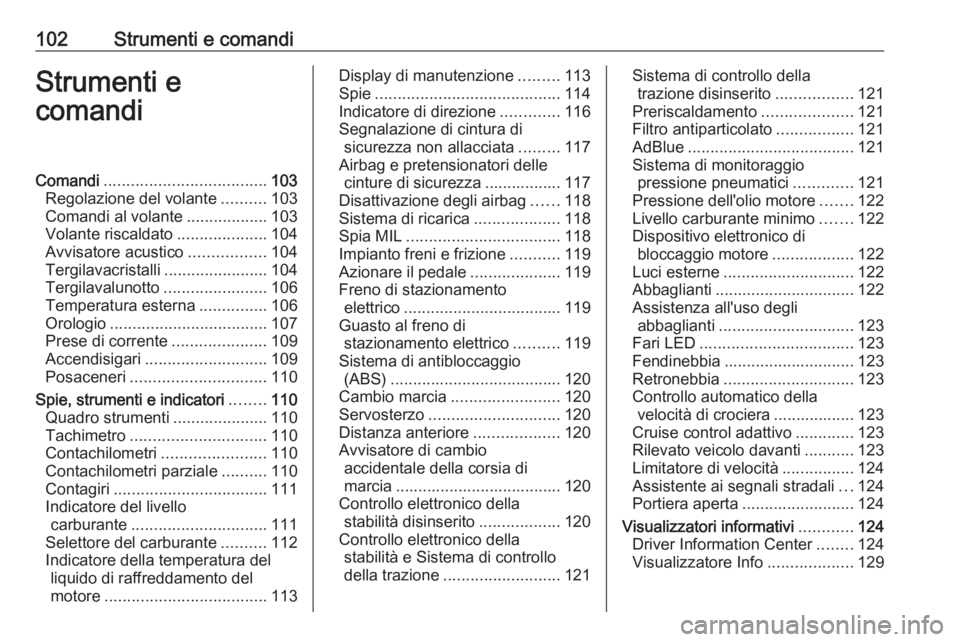

102Strumenti e comandiStrumenti e
comandiComandi .................................... 103
Regolazione del volante ..........103
Comandi al volante ..................103
Volante riscaldato ....................104
Avvisatore acustico .................104
Tergilavacristalli .......................104
Tergilavalunotto .......................106
Temperatura esterna ...............106
Orologio ................................... 107
Prese di corrente .....................109
Accendisigari ........................... 109
Posaceneri .............................. 110
Spie, strumenti e indicatori ........110
Quadro strumenti .....................110
Tachimetro .............................. 110
Contachilometri .......................110
Contachilometri parziale ..........110
Contagiri .................................. 111
Indicatore del livello carburante .............................. 111
Selettore del carburante ..........112
Indicatore della temperatura del liquido di raffreddamento del
motore .................................... 113Display di manutenzione .........113
Spie ......................................... 114
Indicatore di direzione .............116
Segnalazione di cintura di sicurezza non allacciata .........117
Airbag e pretensionatori delle cinture di sicurezza ................. 117
Disattivazione degli airbag ......118
Sistema di ricarica ...................118
Spia MIL .................................. 118
Impianto freni e frizione ...........119
Azionare il pedale ....................119
Freno di stazionamento elettrico ................................... 119
Guasto al freno di stazionamento elettrico ..........119
Sistema di antibloccaggio (ABS) ...................................... 120
Cambio marcia ........................ 120
Servosterzo ............................. 120
Distanza anteriore ...................120
Avvisatore di cambio accidentale della corsia di
marcia ..................................... 120
Controllo elettronico della stabilità disinserito ..................120
Controllo elettronico della stabilità e Sistema di controllo
della trazione .......................... 121Sistema di controllo della
trazione disinserito .................121
Preriscaldamento ....................121
Filtro antiparticolato .................121
AdBlue ..................................... 121
Sistema di monitoraggio pressione pneumatici .............121
Pressione dell'olio motore .......122
Livello carburante minimo .......122
Dispositivo elettronico di bloccaggio motore ..................122
Luci esterne ............................. 122
Abbaglianti ............................... 122
Assistenza all'uso degli abbaglianti .............................. 123
Fari LED .................................. 123
Fendinebbia ............................. 123
Retronebbia ............................. 123
Controllo automatico della velocità di crociera .................. 123
Cruise control adattivo .............123
Rilevato veicolo davanti ...........123
Limitatore di velocità ................124
Assistente ai segnali stradali ...124
Portiera aperta ......................... 124
Visualizzatori informativi ............124
Driver Information Center ........124
Visualizzatore Info ...................129
