2017.5 OPEL ZAFIRA C Manuale di uso e manutenzione (in Italian)

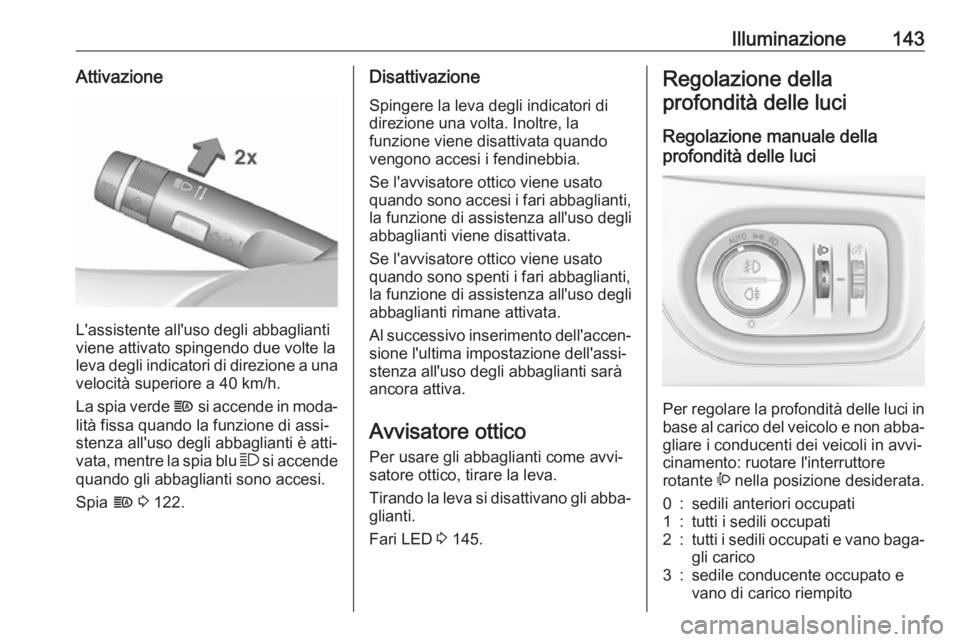

Illuminazione143Attivazione
L'assistente all'uso degli abbaglianti
viene attivato spingendo due volte la
leva degli indicatori di direzione a una
velocità superiore a 40 km/h.
La spia verde f si accende in moda‐
lità fissa quando la funzione di assi‐
stenza all'uso degli abbaglianti è atti‐
vata, mentre la spia blu 7 si accende
quando gli abbaglianti sono accesi.
Spia f 3 122.
Disattivazione
Spingere la leva degli indicatori di
direzione una volta. Inoltre, la
funzione viene disattivata quando
vengono accesi i fendinebbia.
Se l'avvisatore ottico viene usato
quando sono accesi i fari abbaglianti, la funzione di assistenza all'uso degli
abbaglianti viene disattivata.
Se l'avvisatore ottico viene usato quando sono spenti i fari abbaglianti,
la funzione di assistenza all'uso degli abbaglianti rimane attivata.
Al successivo inserimento dell'accen‐
sione l'ultima impostazione dell'assi‐
stenza all'uso degli abbaglianti sarà
ancora attiva.
Avvisatore ottico
Per usare gli abbaglianti come avvi‐
satore ottico, tirare la leva.
Tirando la leva si disattivano gli abba‐ glianti.
Fari LED 3 145.Regolazione della
profondità delle luci
Regolazione manuale della
profondità delle luci
Per regolare la profondità delle luci in base al carico del veicolo e non abba‐ gliare i conducenti dei veicoli in avvi‐cinamento: ruotare l'interruttore
rotante ? nella posizione desiderata.
0:sedili anteriori occupati1:tutti i sedili occupati2:tutti i sedili occupati e vano baga‐
gli carico3:sedile conducente occupato e
vano di carico riempito

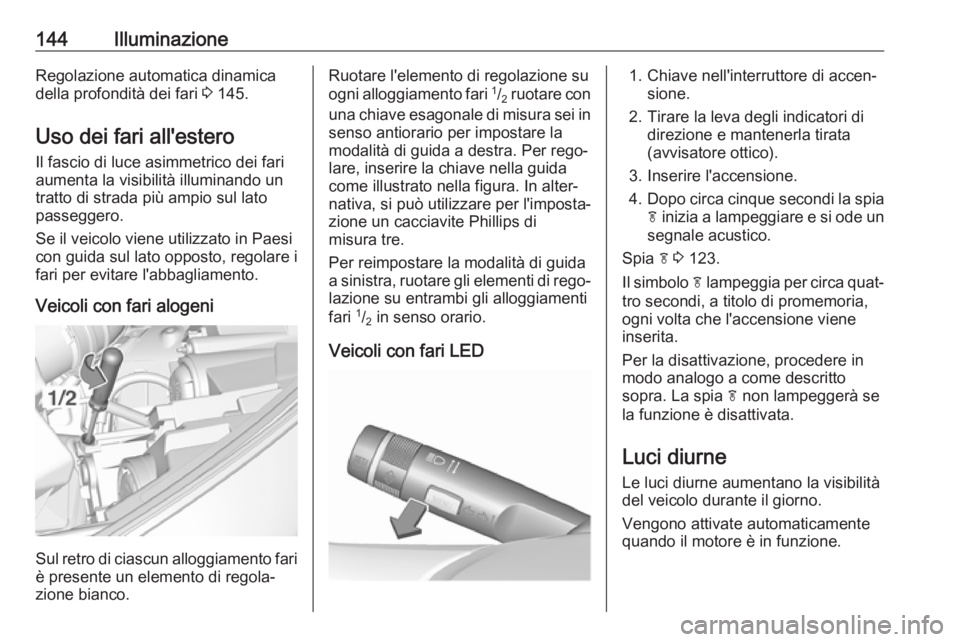

144IlluminazioneRegolazione automatica dinamica
della profondità dei fari 3 145.
Uso dei fari all'estero Il fascio di luce asimmetrico dei fari
aumenta la visibilità illuminando un
tratto di strada più ampio sul lato passeggero.
Se il veicolo viene utilizzato in Paesi
con guida sul lato opposto, regolare i
fari per evitare l'abbagliamento.
Veicoli con fari alogeni
Sul retro di ciascun alloggiamento fari
è presente un elemento di regola‐
zione bianco.
Ruotare l'elemento di regolazione su
ogni alloggiamento fari 1
/2 ruotare con
una chiave esagonale di misura sei in senso antiorario per impostare la
modalità di guida a destra. Per rego‐
lare, inserire la chiave nella guida
come illustrato nella figura. In alter‐
nativa, si può utilizzare per l'imposta‐
zione un cacciavite Phillips di
misura tre.
Per reimpostare la modalità di guida
a sinistra, ruotare gli elementi di rego‐
lazione su entrambi gli alloggiamenti
fari 1
/2 in senso orario.
Veicoli con fari LED1. Chiave nell'interruttore di accen‐ sione.
2. Tirare la leva degli indicatori di direzione e mantenerla tirata
(avvisatore ottico).
3. Inserire l'accensione.
4. Dopo circa cinque secondi la spia
f inizia a lampeggiare e si ode un
segnale acustico.
Spia f 3 123.
Il simbolo f lampeggia per circa quat‐
tro secondi, a titolo di promemoria,
ogni volta che l'accensione viene
inserita.
Per la disattivazione, procedere in
modo analogo a come descritto
sopra. La spia f non lampeggerà se
la funzione è disattivata.
Luci diurne Le luci diurne aumentano la visibilità
del veicolo durante il giorno.
Vengono attivate automaticamente
quando il motore è in funzione.

Illuminazione145Il sistema commuta da luci diurne a
fari in modo automatico, in base alle condizioni di luce. Controllo automa‐
tico dei fari 3 142.
Fari LED
L'impianto d'illuminazione a LED
include:
● fari LED per anabbaglianti e abbaglianti
● luci di svolta
● illuminazione cittadina
● assistenza all'uso degli abba‐ glianti
● funzione di parcheggio in retro‐ marcia
● modalità ECO
● regolazione automatica dinamica
della profondità dei fari
Fari LED per anabbaglianti e
abbaglianti
I fari LED per anabbaglianti ed abba‐
glianti garantiscono una migliore visi‐
bilità in tutte le condizioni.L'operazione è la stessa per i fari
alogeni.
Interruttore dei fari 3 141, abbaglianti
3 142, avvisatore ottico 3 143, uso
dei fari all'estero 3 144.
Controllo automatico dei fari 3 142.
Luci di svolta
Nelle curve strette o allo spegni‐
mento, a seconda dell'angolo di ster‐
zata o del segnale dell'indicatore di
direzione, viene attivato un riflettore
supplementare destro o sinistro che
illumina la strada nel senso di marcia.
Si attiva fino ad una velocità massima di 70 km/h.
Illuminazione cittadina
Si attiva automaticamente a velocità
fino a circa 55 km/h. In situazioni con
luce d'ambiente all'esterno, entrambe
le luci di svolta vengono accese con
intensità ridotta. La luce è ampia e
simmetrica.
Assistenza all'uso degli
abbaglianti
3 142

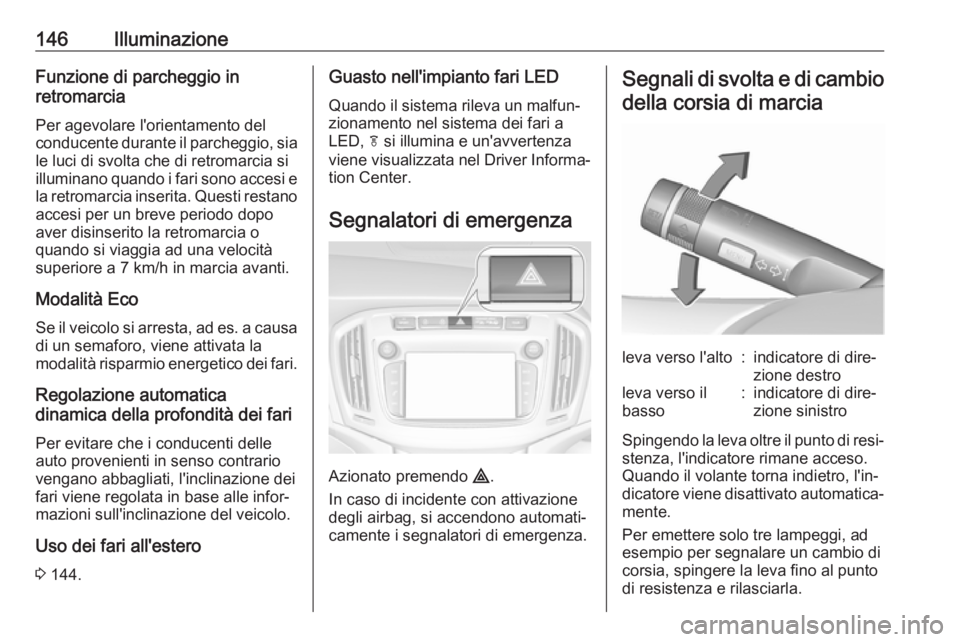

146IlluminazioneFunzione di parcheggio in
retromarcia
Per agevolare l'orientamento del
conducente durante il parcheggio, sia
le luci di svolta che di retromarcia si
illuminano quando i fari sono accesi e la retromarcia inserita. Questi restano accesi per un breve periodo dopo
aver disinserito la retromarcia o
quando si viaggia ad una velocità
superiore a 7 km/h in marcia avanti.
Modalità Eco
Se il veicolo si arresta, ad es. a causa di un semaforo, viene attivata la
modalità risparmio energetico dei fari.
Regolazione automatica
dinamica della profondità dei fari
Per evitare che i conducenti delle
auto provenienti in senso contrario
vengano abbagliati, l'inclinazione dei
fari viene regolata in base alle infor‐
mazioni sull'inclinazione del veicolo.
Uso dei fari all'estero
3 144.Guasto nell'impianto fari LED
Quando il sistema rileva un malfun‐
zionamento nel sistema dei fari a
LED, f si illumina e un'avvertenza
viene visualizzata nel Driver Informa‐
tion Center.
Segnalatori di emergenza
Azionato premendo ¨.
In caso di incidente con attivazione
degli airbag, si accendono automati‐
camente i segnalatori di emergenza.
Segnali di svolta e di cambio
della corsia di marcialeva verso l'alto:indicatore di dire‐
zione destroleva verso il
basso:indicatore di dire‐
zione sinistro
Spingendo la leva oltre il punto di resi‐ stenza, l'indicatore rimane acceso.Quando il volante torna indietro, l'in‐
dicatore viene disattivato automatica‐ mente.
Per emettere solo tre lampeggi, ad
esempio per segnalare un cambio di
corsia, spingere la leva fino al punto
di resistenza e rilasciarla.

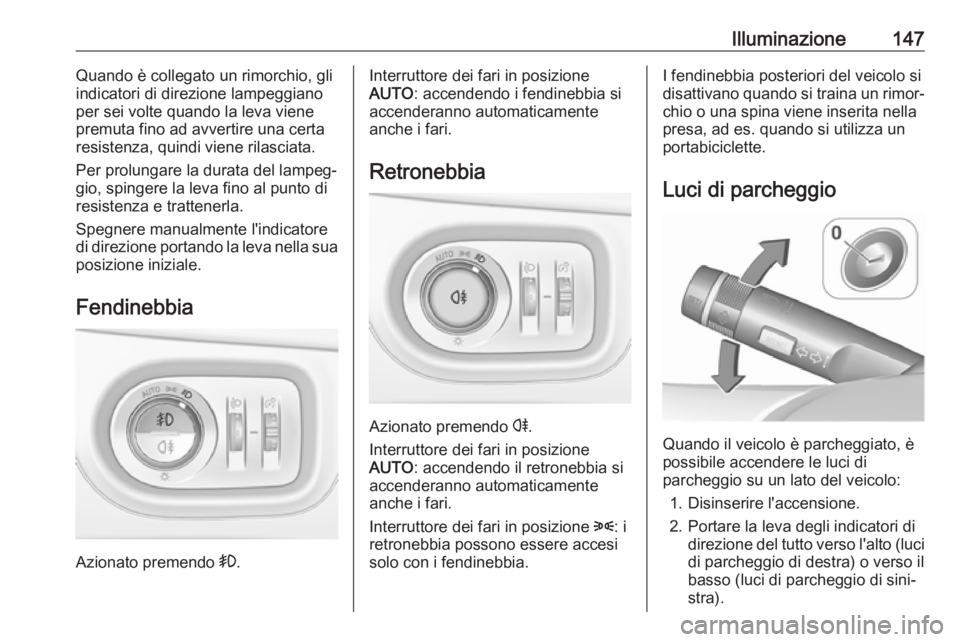

Illuminazione147Quando è collegato un rimorchio, gli
indicatori di direzione lampeggiano
per sei volte quando la leva viene
premuta fino ad avvertire una certa
resistenza, quindi viene rilasciata.
Per prolungare la durata del lampeg‐
gio, spingere la leva fino al punto di
resistenza e trattenerla.
Spegnere manualmente l'indicatore
di direzione portando la leva nella sua
posizione iniziale.
Fendinebbia
Azionato premendo >.
Interruttore dei fari in posizione
AUTO : accendendo i fendinebbia si
accenderanno automaticamente
anche i fari.
Retronebbia
Azionato premendo r
.
Interruttore dei fari in posizione
AUTO : accendendo il retronebbia si
accenderanno automaticamente
anche i fari.
Interruttore dei fari in posizione 8: i
retronebbia possono essere accesi
solo con i fendinebbia.
I fendinebbia posteriori del veicolo si
disattivano quando si traina un rimor‐
chio o una spina viene inserita nella
presa, ad es. quando si utilizza un
portabiciclette.
Luci di parcheggio
Quando il veicolo è parcheggiato, è
possibile accendere le luci di
parcheggio su un lato del veicolo:
1. Disinserire l'accensione.
2. Portare la leva degli indicatori di direzione del tutto verso l'alto (luci
di parcheggio di destra) o verso il
basso (luci di parcheggio di sini‐
stra).

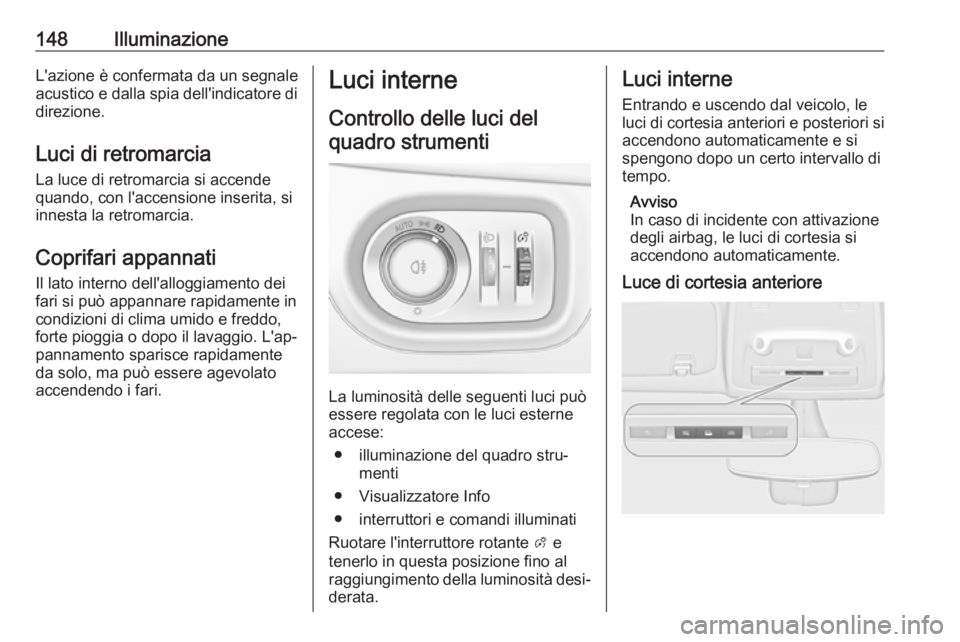

148IlluminazioneL'azione è confermata da un segnale
acustico e dalla spia dell'indicatore di direzione.
Luci di retromarcia La luce di retromarcia si accendequando, con l'accensione inserita, si
innesta la retromarcia.
Coprifari appannati
Il lato interno dell'alloggiamento dei
fari si può appannare rapidamente in
condizioni di clima umido e freddo,
forte pioggia o dopo il lavaggio. L'ap‐
pannamento sparisce rapidamente
da solo, ma può essere agevolato
accendendo i fari.Luci interne
Controllo delle luci del quadro strumenti
La luminosità delle seguenti luci può
essere regolata con le luci esterne accese:
● illuminazione del quadro stru‐ menti
● Visualizzatore Info
● interruttori e comandi illuminati
Ruotare l'interruttore rotante A e
tenerlo in questa posizione fino al
raggiungimento della luminosità desi‐
derata.
Luci interne
Entrando e uscendo dal veicolo, le
luci di cortesia anteriori e posteriori si accendono automaticamente e si
spengono dopo un certo intervallo di
tempo.
Avviso
In caso di incidente con attivazione degli airbag, le luci di cortesia siaccendono automaticamente.
Luce di cortesia anteriore

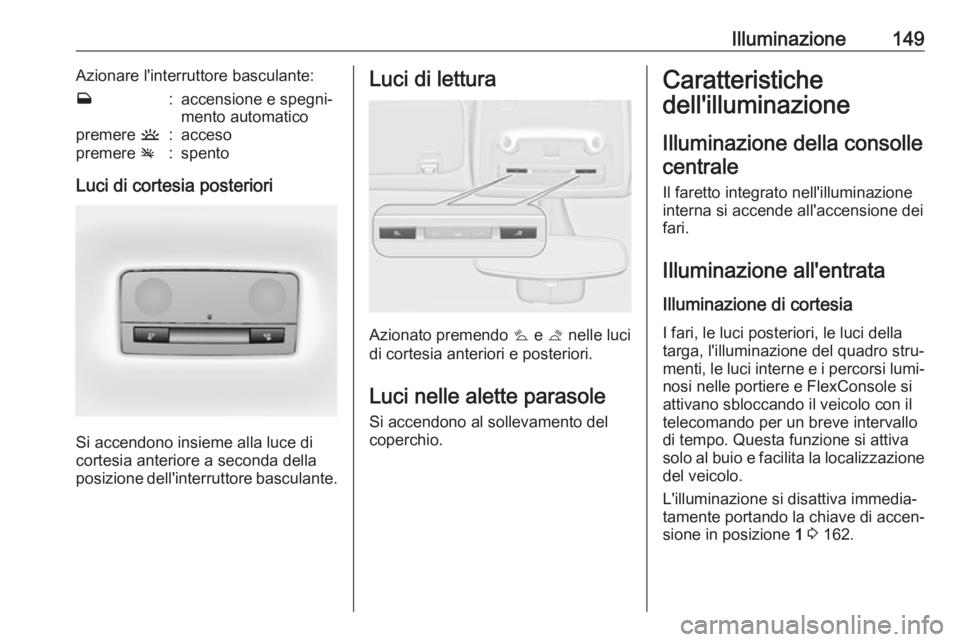

Illuminazione149Azionare l'interruttore basculante:w:accensione e spegni‐
mento automaticopremere u:accesopremere v:spento
Luci di cortesia posteriori
Si accendono insieme alla luce di
cortesia anteriore a seconda della
posizione dell'interruttore basculante.
Luci di lettura
Azionato premendo s e t nelle luci
di cortesia anteriori e posteriori.
Luci nelle alette parasole
Si accendono al sollevamento del
coperchio.
Caratteristiche
dell'illuminazione
Illuminazione della consolle centrale
Il faretto integrato nell'illuminazione
interna si accende all'accensione dei
fari.
Illuminazione all'entrata
Illuminazione di cortesia I fari, le luci posteriori, le luci della
targa, l'illuminazione del quadro stru‐
menti, le luci interne e i percorsi lumi‐
nosi nelle portiere e FlexConsole si
attivano sbloccando il veicolo con il
telecomando per un breve intervallo
di tempo. Questa funzione si attiva
solo al buio e facilita la localizzazione del veicolo.
L'illuminazione si disattiva immedia‐
tamente portando la chiave di accen‐
sione in posizione 1 3 162.

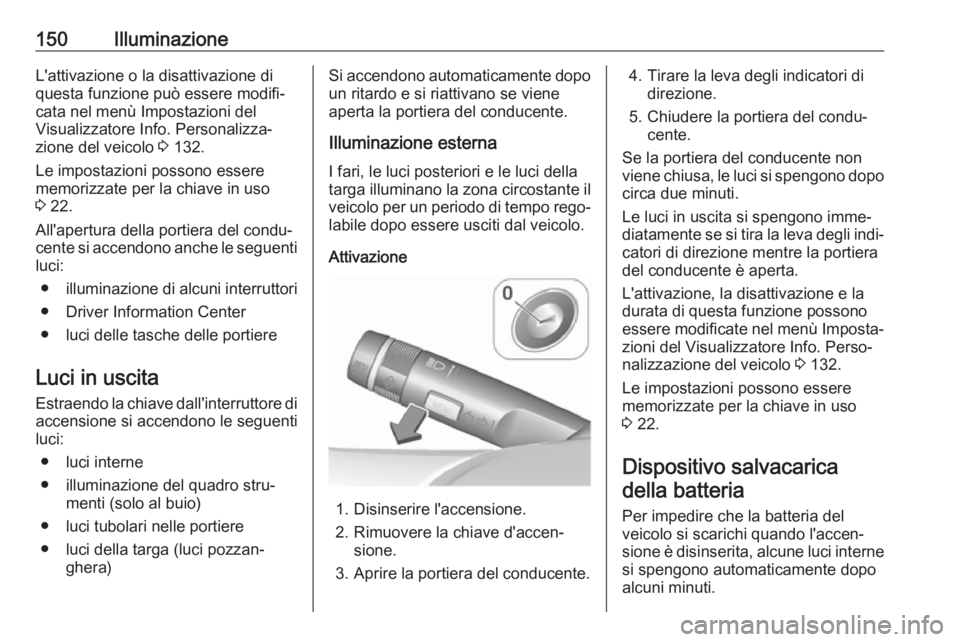

150IlluminazioneL'attivazione o la disattivazione di
questa funzione può essere modifi‐
cata nel menù Impostazioni del
Visualizzatore Info. Personalizza‐
zione del veicolo 3 132.
Le impostazioni possono essere memorizzate per la chiave in uso
3 22.
All'apertura della portiera del condu‐ cente si accendono anche le seguenti luci:
● illuminazione di alcuni interruttori
● Driver Information Center
● luci delle tasche delle portiere
Luci in uscita
Estraendo la chiave dall'interruttore di
accensione si accendono le seguenti
luci:
● luci interne
● illuminazione del quadro stru‐ menti (solo al buio)
● luci tubolari nelle portiere
● luci della targa (luci pozzan‐ ghera)Si accendono automaticamente dopoun ritardo e si riattivano se viene
aperta la portiera del conducente.
Illuminazione esterna I fari, le luci posteriori e le luci della
targa illuminano la zona circostante il
veicolo per un periodo di tempo rego‐ labile dopo essere usciti dal veicolo.
Attivazione
1. Disinserire l'accensione.
2. Rimuovere la chiave d'accen‐ sione.
3. Aprire la portiera del conducente.
4. Tirare la leva degli indicatori di direzione.
5. Chiudere la portiera del condu‐ cente.
Se la portiera del conducente non
viene chiusa, le luci si spengono dopo circa due minuti.
Le luci in uscita si spengono imme‐
diatamente se si tira la leva degli indi‐
catori di direzione mentre la portiera
del conducente è aperta.
L'attivazione, la disattivazione e la
durata di questa funzione possono
essere modificate nel menù Imposta‐ zioni del Visualizzatore Info. Perso‐
nalizzazione del veicolo 3 132.
Le impostazioni possono essere
memorizzate per la chiave in uso
3 22.
Dispositivo salvacarica della batteria
Per impedire che la batteria del
veicolo si scarichi quando l'accen‐
sione è disinserita, alcune luci interne
si spengono automaticamente dopo
alcuni minuti.
