2017.5 OPEL ZAFIRA C Instruktionsbok

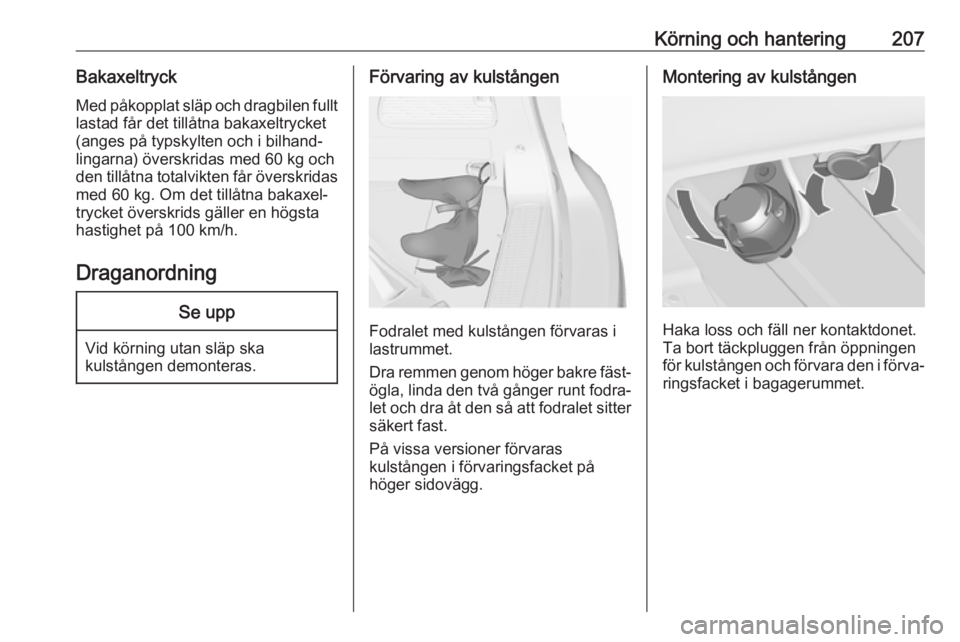

Körning och hantering207BakaxeltryckMed påkopplat släp och dragbilen fullt
lastad får det tillåtna bakaxeltrycket
(anges på typskylten och i bilhand‐
lingarna) överskridas med 60 kg och
den tillåtna totalvikten får överskridas med 60 kg. Om det tillåtna bakaxel‐
trycket överskrids gäller en högsta
hastighet på 100 km/h.
DraganordningSe upp
Vid körning utan släp ska
kulstången demonteras.
Förvaring av kulstången
Fodralet med kulstången förvaras i
lastrummet.
Dra remmen genom höger bakre fäst‐ ögla, linda den två gånger runt fodra‐let och dra åt den så att fodralet sitter
säkert fast.
På vissa versioner förvaras
kulstången i förvaringsfacket på
höger sidovägg.
Montering av kulstången
Haka loss och fäll ner kontaktdonet.
Ta bort täckpluggen från öppningen
för kulstången och förvara den i förva‐
ringsfacket i bagagerummet.

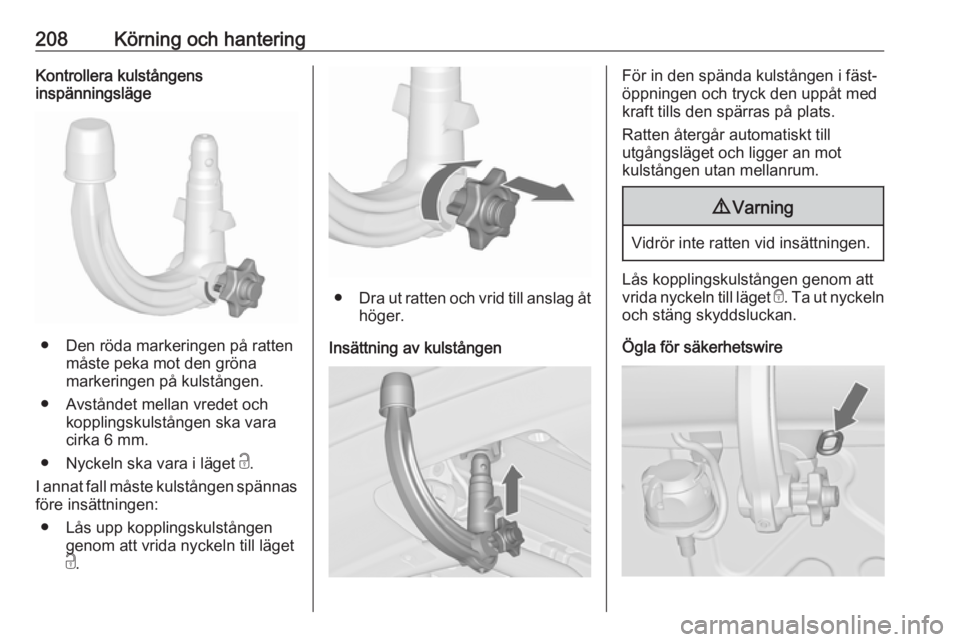

208Körning och hanteringKontrollera kulstångens
inspänningsläge
● Den röda markeringen på ratten
måste peka mot den gröna
markeringen på kulstången.
● Avståndet mellan vredet och kopplingskulstången ska varacirka 6 mm.
● Nyckeln ska vara i läget c.
I annat fall måste kulstången spännas före insättningen:
● Lås upp kopplingskulstången genom att vrida nyckeln till läget
c .
● Dra ut ratten och vrid till anslag åt
höger.
Insättning av kulstången
För in den spända kulstången i fäst‐
öppningen och tryck den uppåt med
kraft tills den spärras på plats.
Ratten återgår automatiskt till
utgångsläget och ligger an mot
kulstången utan mellanrum.9 Varning
Vidrör inte ratten vid insättningen.
Lås kopplingskulstången genom att
vrida nyckeln till läget e. Ta ut nyckeln
och stäng skyddsluckan.
Ögla för säkerhetswire

Körning och hantering209Vid bromsat släp, häng in säkerhets‐
wiren i öglan.
Kontrollera kulstångens rätta
montering
● Den gröna markeringen på ratten
måste peka mot den gröna
markeringen på kulstången.
● Det får inte finnas något mellan‐ rum mellan ratten och
kulstången.
● Kulstången måste ha spärrats ordentligt i fästöppningen.
● Kulstången måste vara låst och nyckeln utdragen.9Varning
Dragning av släpvagn får endast
ske med rätt monterad kulstång.
Om kulstången inte kan monteras
rätt ska du uppsöka en verkstad för att få hjälp.
Demontering av kulstången
Lås upp kopplingskulstången genom
att öppna skyddsfliken och vrida
nyckeln till läget c.
Dra ut ratten och vrid till anslag åt
höger. Dra ut kulstången neråt.
Sätt in skruvpluggen i fästöppningen. Fäll in kontaktdonet.
Släpstabilitetsassistans Om systemet upptäcker en kraftig
sladd reduceras motoreffekten och
ekipaget bromsas målinriktat tills
sladden upphör. När systemet arbe‐
tar håller du ratten så stilla som
möjligt.
Släpstabilitetsassistans (TSA) är en
funktion i den elektroniska stabilitets‐
regleringen 3 167.

210BilvårdBilvårdAllmän information.....................211
Tillbehör och bilmodifiering ......211
Parkering av bilen ....................211
Återvinning efter bilens livstid ..212
Bilkontroller ................................ 212
Utföra arbete ........................... 212
Motorhuv ................................. 212
Motorolja .................................. 213
Motorkylvätska ........................ 214
Servostyrningsvätska ..............215
Spolarvätska ............................ 216
Bromsar ................................... 216
Bromsvätska ............................ 216
Bilbatteri .................................. 216
Lufta bränslesystem, diesel .....218
Byta torkarblad ........................ 218
Glödlampsbyte ........................... 219
Byta glödlampor ......................219
Halogenstrålkastare ................219
LED-strålkastare ......................221
Dimljus ..................................... 221
Bakljus ..................................... 222
Sidoblinkers ............................. 225
Registreringsskyltsbelysning ...225Kupébelysning ......................... 226
Instrumentpanelbelysning .......226
Elsystem .................................... 226
Säkringar ................................. 226
Säkringscentral, motorrum ......228
Säkringscentral, instrumentpanel ......................230
Säkringscentral, lastrum ..........231
Bilverktyg ................................... 232
Verktyg .................................... 232
Fälgar och däck .........................233
Vinterdäck ............................... 233
Däckbeteckningar ....................233
Däcktryck ................................. 233
Övervakningssystem för däcktryck ................................ 235
Mönsterdjup ............................. 238
Byta däck och fälgdimension ...238
Hjulsidor .................................. 238
Snökedjor ................................ 239
Däckreparationssats ................239
Byta hjul ................................... 242
Reservhjul ............................... 244
Start med startkablar .................248
Bogsering ................................... 249
Bogsera bilen .......................... 249
Bogsera en annan bil ..............250Vård av utseendet .....................251
Yttre vård ................................. 251
Kupévård ................................. 253

Bilvård211Allmän information
Tillbehör och bilmodifiering
Vi rekommenderar att du använder
reservdelar och tillbehör som är origi‐ nal och reservdelar som uttryckligen
är godkända för din typ av bil. För
andra produkter kan vi inte bedöma eller garantera tillförlitligheten - även
om det finns godkännanden från
myndigheter eller andra.
Varje modifiering, konvertering eller
annan förändring som görs i förhål‐
lande till bilens standardspecifikatio‐
ner (inklusive men utan begränsning
modifieringar av programvara eller
elektroniska styrenheter) kan inne‐
bära att Opels garanti upphör att
gälla. Vidare kan sådana förändringar påverka förarassistanssystem,
bränsleförbrukning, koldioxidutsläpp
och övriga utsläpp och leda till att
bilen inte längre överensstämmer
med typgodkännandet, vilket i sin tur
påverkar giltigheten hos din fordons‐
registrering.Se upp
Om bilen transporteras på ett tåg
eller en bärgningsbil, kan stän‐
kskydden skadas.
Parkering av bilen
Parkering av bilen under en
längre tid
Om bilen skall parkeras under flera
månader:
● Tvätta och vaxa bilen.
● Kontrollera konserveringen i motorrummet och på karossen.
● Rengör och skydda tätningsgum‐
min.
● Fyll bränsletanken helt.
● Byt motorolja.
● Töm spolarvätskebehållaren.
● Kontrollera kylvätskans frost- och
korrosionsskydd.
● Ställ in ringtrycket på värdet för full last.
● Parkera bilen i en torr och välventilerad lokal. Lägg i ettan ellerbacken respektive växelväljaren i läge P. Säkra bilen så att den inte
kan rulla iväg.
● Dra inte åt parkeringsbromsen. ● Öppna motorhuven, stäng alla dörrar och lås bilen.
● Lossa polklämman från bilbatteriets minuspol. Observeraatt alla system inte fungerar,
t.ex. stöldlarmet.
Ta bilen i drift igen
När bilen skall tas tillbaka till använd‐ ning igen:
● Anslut polklämman till bilbatteriets minuspol. Aktiverade elektriska fönsterhissarnas
elektronik.
● Kontrollera ringtrycket.
● Fyll på spolarvätskebehållaren.
● Kontrollera motoroljenivån.
● Kontrollera kylvätskenivån.

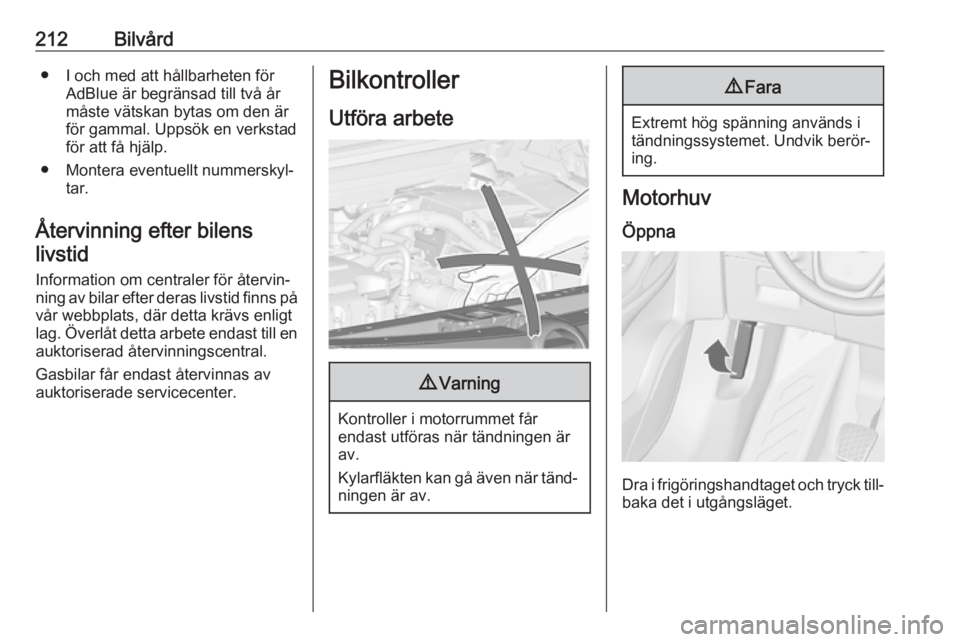

212Bilvård● I och med att hållbarheten förAdBlue är begränsad till två år
måste vätskan bytas om den är
för gammal. Uppsök en verkstad för att få hjälp.
● Montera eventuellt nummerskyl‐ tar.
Återvinning efter bilens livstid
Information om centraler för återvin‐ ning av bilar efter deras livstid finns på vår webbplats, där detta krävs enligt
lag. Överlåt detta arbete endast till en
auktoriserad återvinningscentral.
Gasbilar får endast återvinnas av
auktoriserade servicecenter.Bilkontroller
Utföra arbete9 Varning
Kontroller i motorrummet får
endast utföras när tändningen är
av.
Kylarfläkten kan gå även när tänd‐ ningen är av.
9 Fara
Extremt hög spänning används i
tändningssystemet. Undvik berör‐ ing.
Motorhuv
Öppna
Dra i frigöringshandtaget och tryck till‐ baka det i utgångsläget.

Bilvård213
Flytta säkerhetsspärren mot bilens
vänstra sida och öppna motorhuven.
Motorhuven hålls automatiskt öppen
med en lyftanordning.
Av säkerhetsskäl startas motorn
automatiskt om motorhuven öppnas
under ett Autostop.
Stänga Innan du stänger motorhuven place‐
rar du motorhuvsstöttan i sin hållare.
För ner motorhuven och låt den falla
in i spärren från låg höjd (20–25 cm).
Kontrollera att den är fastlåst.
Se upp
Tryck inte ned motorhuven i låset
för att undvika bucklor.
Motorolja
Kontrollera regelbundet motorns olje‐ nivå manuellt för att förebygga skador
på motorn. Säkerställ att olja med rätt kvalitet används. Rekommenderade
vätskor och smörjmedel 3 256.
Maximal motoroljeförbrukning är 0,6
liter per 1 000 km.
Kontrollen får endast utföras när bilen står vågrätt. Motorn måste vara drift‐
varm och ha varit avstängd minst fem minuter.
Dra ut oljemätstickan, torka av den, sätt in den till handtagets anslagsyta,
dra ut den igen och läs av motorolje‐
nivån.
Sätt in oljemätstickan till handtagets
anslagsyta och vrid den ett halvt varv.
Beroende på motor används olika
oljemätstickor.

214BilvårdOm motoroljenivån har sjunkit till
påfyllningsmarkeringen MIN ska
motorolja fyllas på.
Vi rekommenderar användning av
motorolja av samma klass som den
som användes vid det senaste bytet.
Motoroljenivån får inte överstiga den
övre markeringen MAX på
mätstickan.
På vissa motorer behövs en tratt för
att fylla på motorolja.
Tratten är placerad i det högra förvar‐
ingsutrymmet i lastrummet.
Använd tratten för att fylla på motor‐
olja i påfyllningsöppningen.
Efter påfyllningen sätter du tratten i
plastpåsen och förvarar den i förvar‐
ingsutrymmet.
Se upp
Om för mycket motorolja har fyllts
på måste den tappas av eller
sugas ut.
Påfyllningsmängder 3 268.
Sätt på och skruva fast locket.
Motorkylvätska
Kylvätskan ger frostkydd ner till ca -28 °C. I kalla regioner med mycket
låga temperaturer ger frostskyddet
som fyllts på vid fabriken skydd ner till ungefär -37 °C.Se upp
Använd endast godkänt frost‐
skyddsmedel.
Kylvätska och frostskyddsmedel
3 256.
Kylvätskenivå
Se upp
För låg kylvätskenivå kan leda till
skador på motorn.
