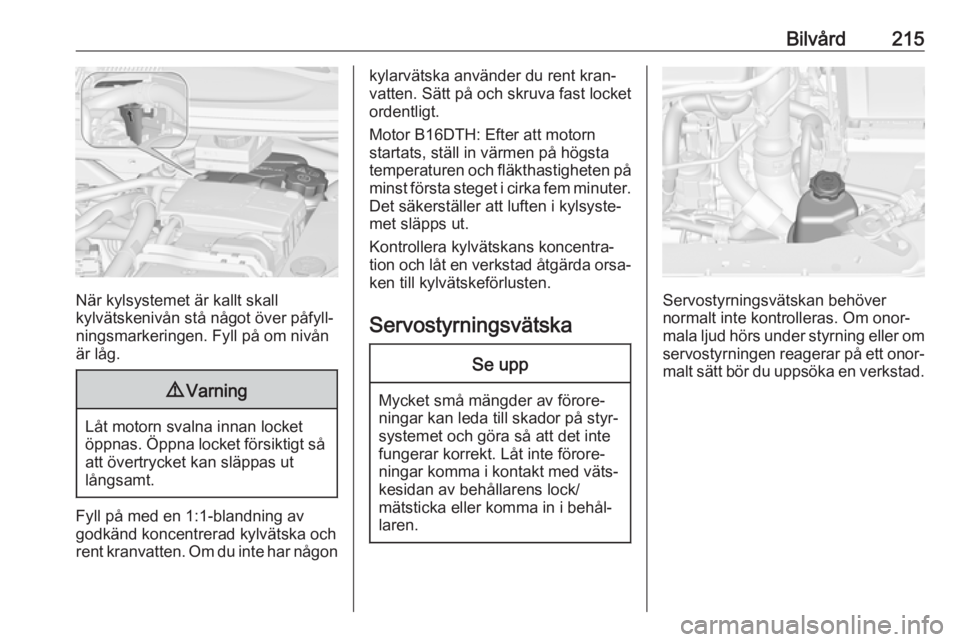

Bilvård215
När kylsystemet är kallt skall
kylvätskenivån stå något över påfyll‐
ningsmarkeringen. Fyll på om nivån
är låg.
9 Varning
Låt motorn svalna innan locket
öppnas. Öppna locket försiktigt så att övertrycket kan släppas ut
långsamt.
Fyll på med en 1:1-blandning av
godkänd koncentrerad kylvätska och rent kranvatten. Om du inte har någon
kylarvätska använder du rent kran‐
vatten. Sätt på och skruva fast locket ordentligt.
Motor B16DTH: Efter att motorn
startats, ställ in värmen på högsta
temperaturen och fläkthastigheten på minst första steget i cirka fem minuter.
Det säkerställer att luften i kylsyste‐
met släpps ut.
Kontrollera kylvätskans koncentra‐
tion och låt en verkstad åtgärda orsa‐
ken till kylvätskeförlusten.
ServostyrningsvätskaSe upp
Mycket små mängder av förore‐
ningar kan leda till skador på styr‐ systemet och göra så att det inte
fungerar korrekt. Låt inte förore‐ ningar komma i kontakt med väts‐ kesidan av behållarens lock/
mätsticka eller komma in i behål‐
laren.
Servostyrningsvätskan behöver
normalt inte kontrolleras. Om onor‐
mala ljud hörs under styrning eller om
servostyrningen reagerar på ett onor‐ malt sätt bör du uppsöka en verkstad.

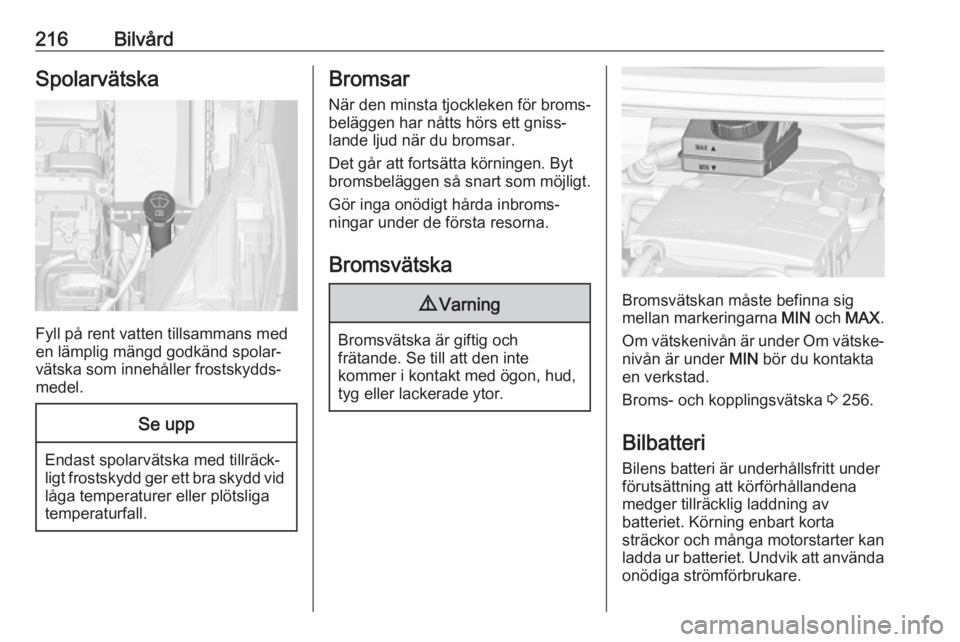

216BilvårdSpolarvätska
Fyll på rent vatten tillsammans med
en lämplig mängd godkänd spolar‐
vätska som innehåller frostskydds‐
medel.
Se upp
Endast spolarvätska med tillräck‐
ligt frostskydd ger ett bra skydd vid låga temperaturer eller plötsliga
temperaturfall.
Bromsar
När den minsta tjockleken för broms‐beläggen har nåtts hörs ett gniss‐
lande ljud när du bromsar.
Det går att fortsätta körningen. Byt
bromsbeläggen så snart som möjligt.
Gör inga onödigt hårda inbroms‐
ningar under de första resorna.
Bromsvätska9 Varning
Bromsvätska är giftig och
frätande. Se till att den inte
kommer i kontakt med ögon, hud,
tyg eller lackerade ytor.
Bromsvätskan måste befinna sig mellan markeringarna MIN och MAX .
Om vätskenivån är under Om vätske‐ nivån är under MIN bör du kontakta
en verkstad.
Broms- och kopplingsvätska 3 256.
Bilbatteri
Bilens batteri är underhållsfritt under
förutsättning att körförhållandena
medger tillräcklig laddning av
batteriet. Körning enbart korta
sträckor och många motorstarter kan
ladda ur batteriet. Undvik att använda onödiga strömförbrukare.

Bilvård217
Batterierna får inte slängas i hushålls‐
soporna. De måste lämnas till åter‐
vinning på lämpliga återvinnings‐
stationer.
Om bilen inte ska användas på mer
än fyra veckor kan batteriet laddas ur.
Lossa polklämman från bilbatteriets
minuspol.
Bilens batteri får endast kopplas från och anslutas när tändningen är av.
Skydd mot urladdning av bilbatteri
3 138.
Koppla ur batteriet Om bilbatteriet ska kopplas bort
(till exempel för underhållsarbete)
måste larmsignalen inaktiveras
genom att du slår på och av tänd‐
ningen, och sedan kopplar från bilbat‐
teriet inom 15 sekunder.
Byte av bilbatteriet
Observera!
Alla avvikelser från anvisningarna i
detta avsnitt kan leda till tillfällig
avaktivering av stopp/start-
systemet.
Vid byte av bilbatteriet, kontrollera att
det inte finns några öppna ventila‐
tionshål i närheten av pluspolen. Om det finns ett öppet ventilationshål i
detta område måste det stängas med
en propp och ventilationen vid minus‐ polen måste öppnas.
Använd endast bilbatterier där det är
möjligt att montera säkringshållaren
ovanför bilbatteriet.
I bilar med ett AGM-batteri (Absorp‐
tive Glass Mat) får batteriet endast
bytas ut mot ett annat AGM-batteri.
Ett AGM-batteri identifierar du på
batteriets etikett. Vi rekommenderar
att du använder ett Opel-originalbil‐
batteri.
Observera!
Att använda ett annat AGM-bilbatteri
än Opel-originalbilbatteriet kan leda
till sämre funktion.
Vi rekommenderar att du låter en
verkstad byta bilbatteriet.
Stopp/start-system 3 152.

218BilvårdLaddning av bilbatteriet9Varning
På bilar med stopp/start-system
ska du se till att laddningsspän‐
ningen inte överstiger 14,6 volt när du använder en batteriladdare. I
annat fall kan bilbatteriet skadas.
Start med startkablar 3 248.
Varningsetikett
Symbolförklaring: ● Inga gnistor, öppna lågor eller rökning.
● Skydda alltid ögonen. Explosiva gaser kan orsaka blindhet ellerskador.
● Förvara bilbatteriet oåtkomligt för
barn.
● Bilbatteriet innehåller svavelsyra som kan orsaka blindhet eller
allvarliga brännskador.
● Se instruktionsboken för ytter‐ ligare information.
● Det kan finnas explosiv gas nära bilbatteriet.
Lufta bränslesystem, diesel Om tanken körs tom måste diesel‐
bränslesystemet luftas. Slå på tänd‐
ningen tre gånger under vardera
15 sekunder. Dra sedan runt motorn under maximalt 40 sekunder.
Upprepa denna process efter minst
fem sekunder. Om motorn inte startar
måste du uppsöka en verkstad.Byta torkarblad
Lyft torkararmen tills den stannar kvar
i lyft läge, tryck på knappen för att
lossa torkarbladet och ta sedan bort
det.
Sätt fast torkarbladet något vinklat
mot torkararmen och tryck tills det
fastnar.
Lägg ner torkararmen försiktigt.

Bilvård219Byte av bakrutetorkarblad
Lyft på torkararmen. Frigör torkar‐
bladet på det sätt som visas i bilden
och ta bort det.
Sätt fast torkarbladet något vinklat
mot torkararmen och tryck tills det
fastnar.
Lägg ner torkararmen försiktigt.
Glödlampsbyte
Byta glödlampor
Slå av tändningen och slå från den
aktuella strömställaren resp. stäng
dörrarna.
Ta enbart i sockeln på den nya glöd‐
lampan. Vidrör inte glödlampans
glaskropp med händerna.
Använd endast samma glödlampstyp
för byte.
Byt strålkastarnas glödlampor inifrån motorrummet.
Lampkontroll
Slå till tändningen efter ett glödlamps‐
byte, tänd och kontrollera att
lamporna lyser.
Halogenstrålkastare
Halogenstrålkastare med separata
glödlampor för halv- och helljus. Sido‐ lamporna/varselljusen består av
LED:er och kan inte bytas.
Halvljus ( 1) yttre glödlampa.
Helljus ( 2) inre glödlampa.
Främre blinker ( 3)

220BilvårdHalvljus (1)
1.Vrid kåpan moturs och ta bort den.
2. Vrid lamphållaren motsols så att
den frigörs. Ta ut lamphållaren ur
reflektorhuset.
3. Ta bort lampan från kabelkon‐ takten genom att dra den.
4. Byt ut lampan och anslut den till kabelkontakten.
5. Sätt in lamphållaren så att klack‐ arna på hållaren stämmer över‐
ens med urtagen i reflektorhuset
och vrid den åt höger.
6. Montera kåpan och vrid den medsols.
Helljus (2)
1. Vrid kåpan moturs och ta bort den.
2. Ta ut lamphållaren ur reflektor‐
huset.

Bilvård221
3. Ta bort lampan från kabelkon‐takten genom att dra den.
4. Byt ut lampan och anslut den till kabelkontakten.
5. Sätt in och tryck in lamphållaren i reflektorhuset genom att sätta
klackarna på plats.
6. Montera kåpan och vrid den medsols.
Främre blinkers (3)
1. Vrid lamphållaren moturs ochfrigör den. Dra ut lamphållaren ur
reflektorhuset.
2. Ta bort lampan från lamphållaren genom att vrida moturs och dra
den.
3. Sätt in en ny lampa i lamphållaren
och vrid den medurs.
4. Sätt in lamphållaren i reflektor‐ huset och vrid den medurs.
LED-strålkastare
Strålkastare för halv- och helljus,
sidobelysning, varselljus och blinkers
är utformade som LED:er och går inte
att byta.
Låt en verkstad reparera lamporna
om de går sönder.
Dimljus
Lamporna är åtkomliga från under‐
sidan av bilen.

222Bilvård
1. Ta bort kåpans yttre skruvar pådet sätt som visas på bilden.
2. Fäll undan kåpan.
Vrid lamphållaren moturs och ta ut
den ur reflektorhuset.
3. Lossa lamphållaren från kabel‐ kontakten genom att trycka på
spärren.
4. Ta bort och byt ut lamphållaren med lampa och anslut den till
kabelkontakten.
5. Sätt in lamphållaren i reflektor‐ huset, vrid medurs och sätt fast
den.
6. Montera kåpan med skruvarna.
Bakljus
1. Fäll ut skruvkåpan.
2. Ta bort skruvarna som markeras med pilar.
