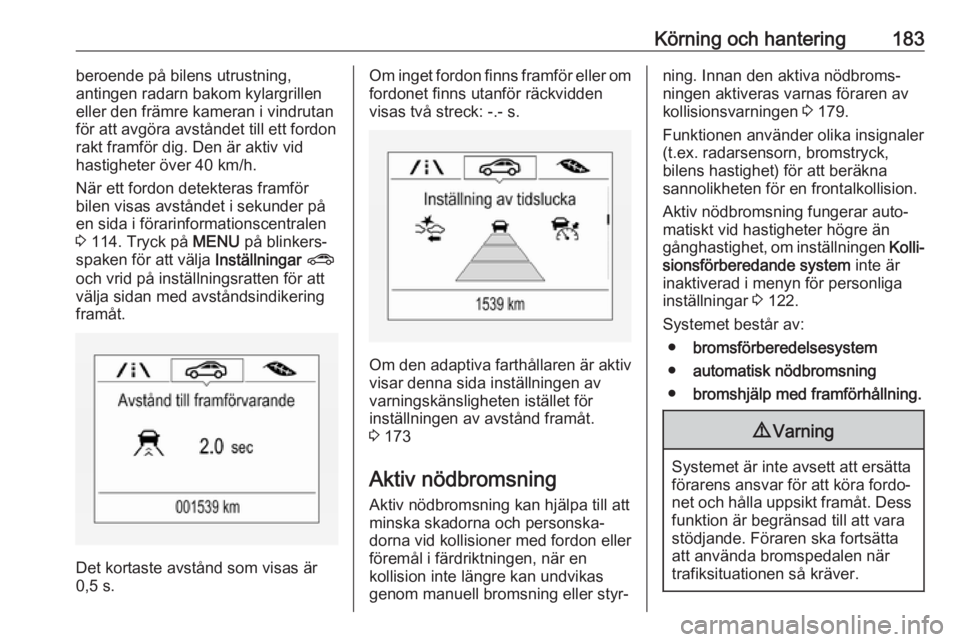

Körning och hantering183beroende på bilens utrustning,
antingen radarn bakom kylargrillen
eller den främre kameran i vindrutan
för att avgöra avståndet till ett fordon
rakt framför dig. Den är aktiv vid
hastigheter över 40 km/h.
När ett fordon detekteras framför
bilen visas avståndet i sekunder på
en sida i förarinformationscentralen
3 114. Tryck på MENU på blinkers‐
spaken för att välja Inställningar ?
och vrid på inställningsratten för att
välja sidan med avståndsindikering
framåt.
Det kortaste avstånd som visas är
0,5 s.
Om inget fordon finns framför eller om fordonet finns utanför räckvidden
visas två streck: -.- s.
Om den adaptiva farthållaren är aktiv visar denna sida inställningen av
varningskänsligheten istället för
inställningen av avstånd framåt.
3 173
Aktiv nödbromsning
Aktiv nödbromsning kan hjälpa till att
minska skadorna och personska‐
dorna vid kollisioner med fordon eller
föremål i färdriktningen, när en
kollision inte längre kan undvikas
genom manuell bromsning eller styr‐
ning. Innan den aktiva nödbroms‐
ningen aktiveras varnas föraren av
kollisionsvarningen 3 179.
Funktionen använder olika insignaler
(t.ex. radarsensorn, bromstryck,
bilens hastighet) för att beräkna
sannolikheten för en frontalkollision.
Aktiv nödbromsning fungerar auto‐
matiskt vid hastigheter högre än
gånghastighet, om inställningen Kolli‐
sionsförberedande system inte är
inaktiverad i menyn för personliga
inställningar 3 122.
Systemet består av: ● bromsförberedelsesystem
● automatisk nödbromsning
● bromshjälp med framförhållning.9Varning
Systemet är inte avsett att ersätta
förarens ansvar för att köra fordo‐
net och hålla uppsikt framåt. Dess funktion är begränsad till att vara
stödjande. Föraren ska fortsätta
att använda bromspedalen när
trafiksituationen så kräver.

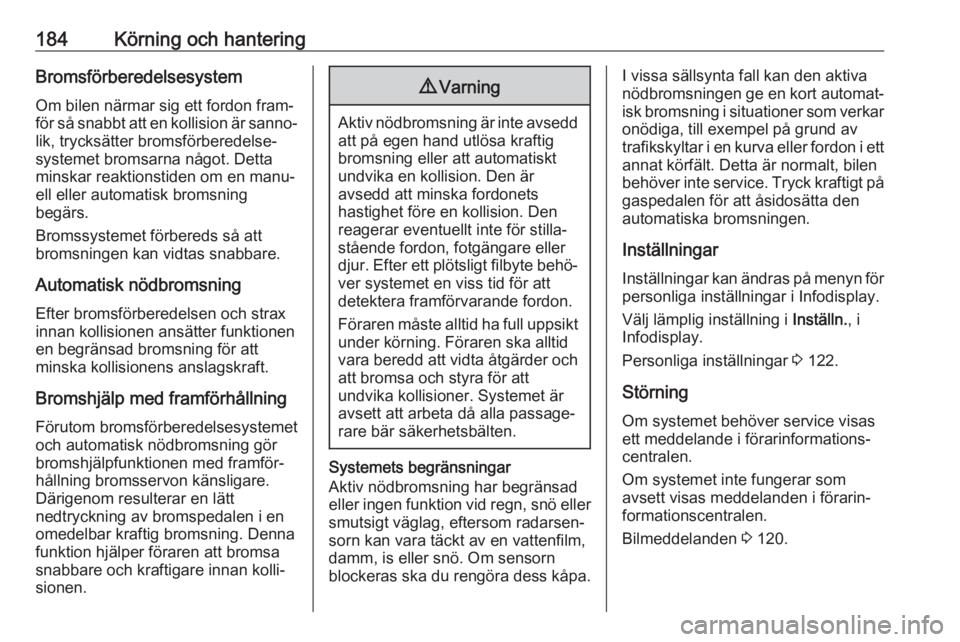

184Körning och hanteringBromsförberedelsesystem
Om bilen närmar sig ett fordon fram‐
för så snabbt att en kollision är sanno‐ lik, trycksätter bromsförberedelse‐
systemet bromsarna något. Detta
minskar reaktionstiden om en manu‐
ell eller automatisk bromsning
begärs.
Bromssystemet förbereds så att
bromsningen kan vidtas snabbare.
Automatisk nödbromsning Efter bromsförberedelsen och strax
innan kollisionen ansätter funktionen
en begränsad bromsning för att
minska kollisionens anslagskraft.
Bromshjälp med framförhållning Förutom bromsförberedelsesystemet
och automatisk nödbromsning gör
bromshjälpfunktionen med framför‐
hållning bromsservon känsligare.
Därigenom resulterar en lätt
nedtryckning av bromspedalen i en
omedelbar kraftig bromsning. Denna
funktion hjälper föraren att bromsa
snabbare och kraftigare innan kolli‐
sionen.9 Varning
Aktiv nödbromsning är inte avsedd
att på egen hand utlösa kraftig
bromsning eller att automatiskt
undvika en kollision. Den är
avsedd att minska fordonets
hastighet före en kollision. Den
reagerar eventuellt inte för stilla‐
stående fordon, fotgängare eller
djur. Efter ett plötsligt filbyte behö‐ ver systemet en viss tid för att
detektera framförvarande fordon.
Föraren måste alltid ha full uppsikt
under körning. Föraren ska alltid
vara beredd att vidta åtgärder och
att bromsa och styra för att
undvika kollisioner. Systemet är avsett att arbeta då alla passage‐rare bär säkerhetsbälten.
Systemets begränsningar
Aktiv nödbromsning har begränsad
eller ingen funktion vid regn, snö eller smutsigt väglag, eftersom radarsen‐
sorn kan vara täckt av en vattenfilm,
damm, is eller snö. Om sensorn
blockeras ska du rengöra dess kåpa.
I vissa sällsynta fall kan den aktiva
nödbromsningen ge en kort automat‐
isk bromsning i situationer som verkar
onödiga, till exempel på grund av
trafikskyltar i en kurva eller fordon i ett annat körfält. Detta är normalt, bilen
behöver inte service. Tryck kraftigt på gaspedalen för att åsidosätta den
automatiska bromsningen.
Inställningar
Inställningar kan ändras på menyn för
personliga inställningar i Infodisplay.
Välj lämplig inställning i Inställn., i
Infodisplay.
Personliga inställningar 3 122.
Störning
Om systemet behöver service visas
ett meddelande i förarinformations‐
centralen.
Om systemet inte fungerar som
avsett visas meddelanden i förarin‐
formationscentralen.
Bilmeddelanden 3 120.

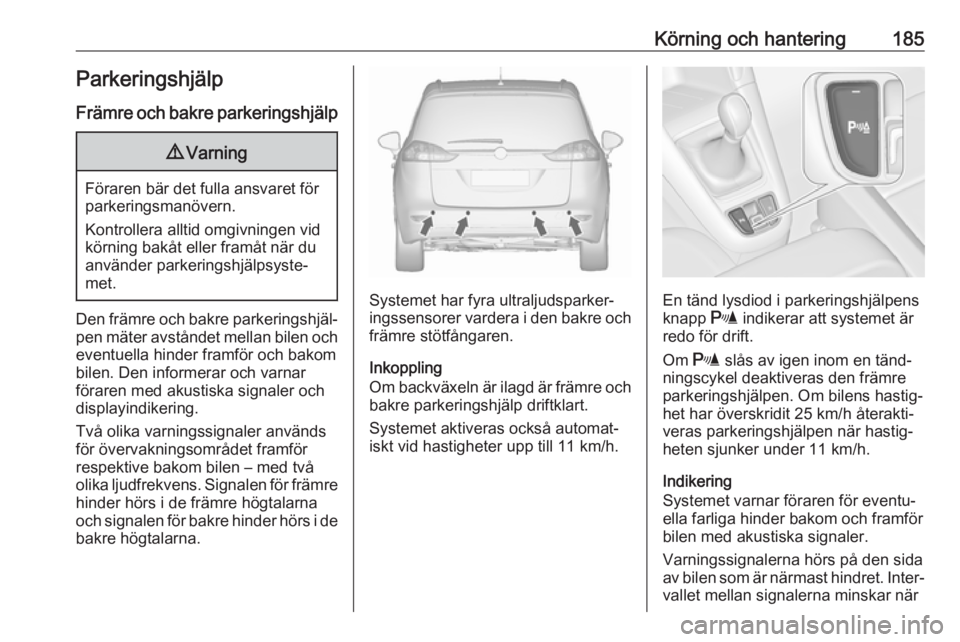

Körning och hantering185ParkeringshjälpFrämre och bakre parkeringshjälp9 Varning
Föraren bär det fulla ansvaret för
parkeringsmanövern.
Kontrollera alltid omgivningen vid
körning bakåt eller framåt när du
använder parkeringshjälpsyste‐
met.
Den främre och bakre parkeringshjäl‐
pen mäter avståndet mellan bilen och eventuella hinder framför och bakom
bilen. Den informerar och varnar föraren med akustiska signaler och
displayindikering.
Två olika varningssignaler används
för övervakningsområdet framför
respektive bakom bilen – med två
olika ljudfrekvens. Signalen för främre
hinder hörs i de främre högtalarna
och signalen för bakre hinder hörs i de
bakre högtalarna.
Systemet har fyra ultraljudsparker‐
ingssensorer vardera i den bakre och
främre stötfångaren.
Inkoppling
Om backväxeln är ilagd är främre och bakre parkeringshjälp driftklart.
Systemet aktiveras också automat‐
iskt vid hastigheter upp till 11 km/h.En tänd lysdiod i parkeringshjälpens
knapp r indikerar att systemet är
redo för drift.
Om r slås av igen inom en tänd‐
ningscykel deaktiveras den främre
parkeringshjälpen. Om bilens hastig‐
het har överskridit 25 km/h återakti‐
veras parkeringshjälpen när hastig‐
heten sjunker under 11 km/h.
Indikering
Systemet varnar föraren för eventu‐
ella farliga hinder bakom och framför
bilen med akustiska signaler.
Varningssignalerna hörs på den sida av bilen som är närmast hindret. Inter‐
vallet mellan signalerna minskar när

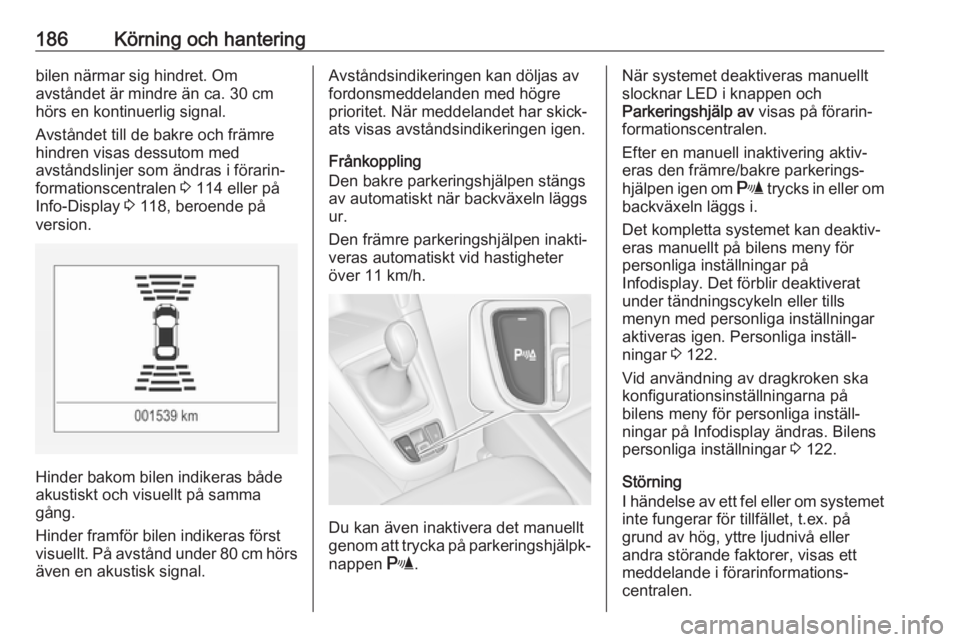

186Körning och hanteringbilen närmar sig hindret. Om
avståndet är mindre än ca. 30 cm
hörs en kontinuerlig signal.
Avståndet till de bakre och främre
hindren visas dessutom med
avståndslinjer som ändras i förarin‐
formationscentralen 3 114 eller på
Info-Display 3 118, beroende på
version.
Hinder bakom bilen indikeras både
akustiskt och visuellt på samma
gång.
Hinder framför bilen indikeras först
visuellt. På avstånd under 80 cm hörs
även en akustisk signal.
Avståndsindikeringen kan döljas av
fordonsmeddelanden med högre
prioritet. När meddelandet har skick‐ ats visas avståndsindikeringen igen.
Frånkoppling
Den bakre parkeringshjälpen stängs av automatiskt när backväxeln läggs
ur.
Den främre parkeringshjälpen inakti‐
veras automatiskt vid hastigheter
över 11 km/h.
Du kan även inaktivera det manuellt
genom att trycka på parkeringshjälpk‐
nappen r.
När systemet deaktiveras manuellt
slocknar LED i knappen och
Parkeringshjälp av visas på förarin‐
formationscentralen.
Efter en manuell inaktivering aktiv‐
eras den främre/bakre parkerings‐
hjälpen igen om r trycks in eller om
backväxeln läggs i.
Det kompletta systemet kan deaktiv‐
eras manuellt på bilens meny för
personliga inställningar på
Infodisplay. Det förblir deaktiverat
under tändningscykeln eller tills
menyn med personliga inställningar
aktiveras igen. Personliga inställ‐ ningar 3 122.
Vid användning av dragkroken ska konfigurationsinställningarna på
bilens meny för personliga inställ‐
ningar på Infodisplay ändras. Bilens
personliga inställningar 3 122.
Störning
I händelse av ett fel eller om systemet
inte fungerar för tillfället, t.ex. på
grund av hög, yttre ljudnivå eller
andra störande faktorer, visas ett
meddelande i förarinformations‐
centralen.

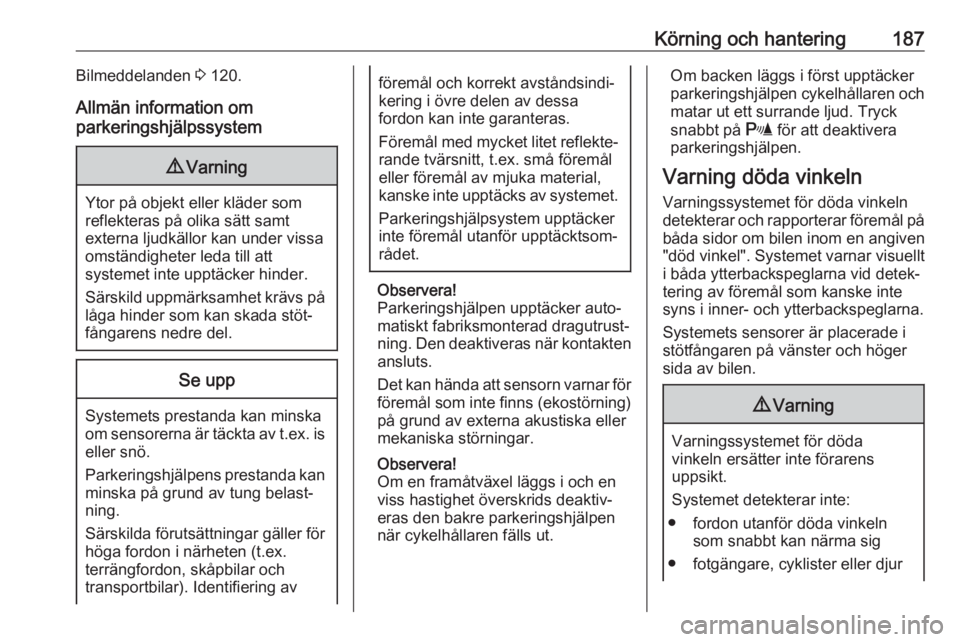

Körning och hantering187Bilmeddelanden 3 120.
Allmän information om
parkeringshjälpssystem9 Varning
Ytor på objekt eller kläder som
reflekteras på olika sätt samt
externa ljudkällor kan under vissa
omständigheter leda till att
systemet inte upptäcker hinder.
Särskild uppmärksamhet krävs på låga hinder som kan skada stöt‐
fångarens nedre del.
Se upp
Systemets prestanda kan minska
om sensorerna är täckta av t.ex. is
eller snö.
Parkeringshjälpens prestanda kan minska på grund av tung belast‐
ning.
Särskilda förutsättningar gäller för
höga fordon i närheten (t.ex.
terrängfordon, skåpbilar och
transportbilar). Identifiering av
föremål och korrekt avståndsindi‐
kering i övre delen av dessa
fordon kan inte garanteras.
Föremål med mycket litet reflekte‐ rande tvärsnitt, t.ex. små föremål
eller föremål av mjuka material,
kanske inte upptäcks av systemet.
Parkeringshjälpsystem upptäcker
inte föremål utanför upptäcktsom‐
rådet.
Observera!
Parkeringshjälpen upptäcker auto‐ matiskt fabriksmonterad dragutrust‐
ning. Den deaktiveras när kontakten ansluts.
Det kan hända att sensorn varnar för
föremål som inte finns (ekostörning)
på grund av externa akustiska eller
mekaniska störningar.
Observera!
Om en framåtväxel läggs i och en
viss hastighet överskrids deaktiv‐
eras den bakre parkeringshjälpen
när cykelhållaren fälls ut.
Om backen läggs i först upptäcker
parkeringshjälpen cykelhållaren och matar ut ett surrande ljud. Tryck
snabbt på r för att deaktivera
parkeringshjälpen.
Varning döda vinkeln Varningssystemet för döda vinkeln
detekterar och rapporterar föremål på båda sidor om bilen inom en angiven
"död vinkel". Systemet varnar visuellt
i båda ytterbackspeglarna vid detek‐
tering av föremål som kanske inte
syns i inner- och ytterbackspeglarna.
Systemets sensorer är placerade i
stötfångaren på vänster och höger
sida av bilen.9 Varning
Varningssystemet för döda
vinkeln ersätter inte förarens
uppsikt.
Systemet detekterar inte:
● fordon utanför döda vinkeln som snabbt kan närma sig
● fotgängare, cyklister eller djur

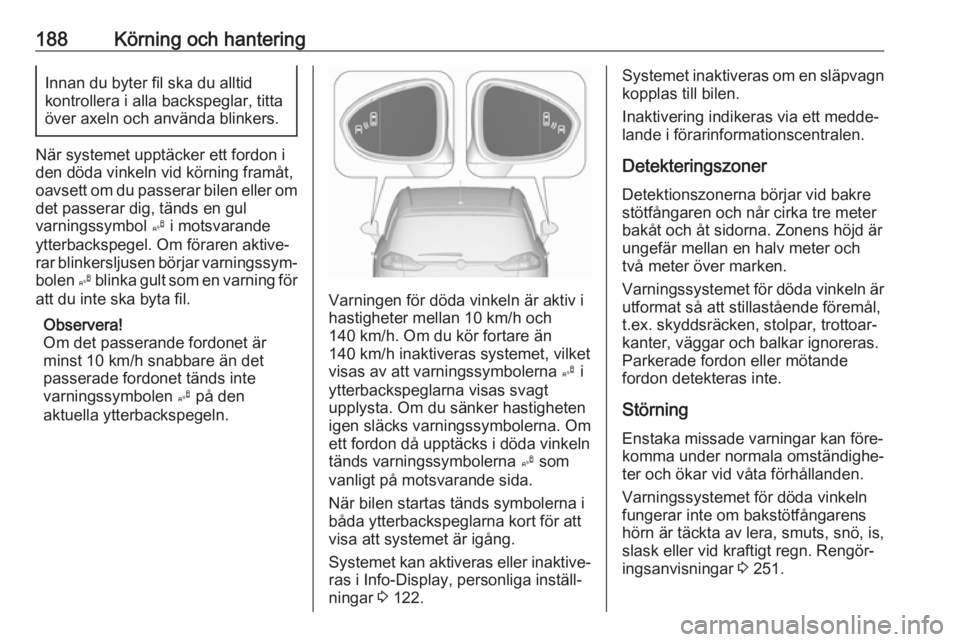

188Körning och hanteringInnan du byter fil ska du alltid
kontrollera i alla backspeglar, titta
över axeln och använda blinkers.
När systemet upptäcker ett fordon i
den döda vinkeln vid körning framåt,
oavsett om du passerar bilen eller om det passerar dig, tänds en gul
varningssymbol B i motsvarande
ytterbackspegel. Om föraren aktive‐
rar blinkersljusen börjar varningssym‐ bolen B blinka gult som en varning för
att du inte ska byta fil.
Observera!
Om det passerande fordonet är
minst 10 km/h snabbare än det
passerade fordonet tänds inte
varningssymbolen B på den
aktuella ytterbackspegeln.
Varningen för döda vinkeln är aktiv i
hastigheter mellan 10 km/h och
140 km/h. Om du kör fortare än
140 km/h inaktiveras systemet, vilket
visas av att varningssymbolerna B i
ytterbackspeglarna visas svagt
upplysta. Om du sänker hastigheten igen släcks varningssymbolerna. Omett fordon då upptäcks i döda vinkeln
tänds varningssymbolerna B som
vanligt på motsvarande sida.
När bilen startas tänds symbolerna i
båda ytterbackspeglarna kort för att visa att systemet är igång.
Systemet kan aktiveras eller inaktive‐
ras i Info-Display, personliga inställ‐
ningar 3 122.
Systemet inaktiveras om en släpvagn
kopplas till bilen.
Inaktivering indikeras via ett medde‐
lande i förarinformationscentralen.
Detekteringszoner Detektionszonerna börjar vid bakre
stötfångaren och når cirka tre meter
bakåt och åt sidorna. Zonens höjd är
ungefär mellan en halv meter och
två meter över marken.
Varningssystemet för döda vinkeln är utformat så att stillastående föremål,
t.ex. skyddsräcken, stolpar, trottoar‐
kanter, väggar och balkar ignoreras.
Parkerade fordon eller mötande
fordon detekteras inte.
Störning
Enstaka missade varningar kan före‐
komma under normala omständighe‐
ter och ökar vid våta förhållanden.
Varningssystemet för döda vinkeln
fungerar inte om bakstötfångarens
hörn är täckta av lera, smuts, snö, is,
slask eller vid kraftigt regn. Rengör‐
ingsanvisningar 3 251.

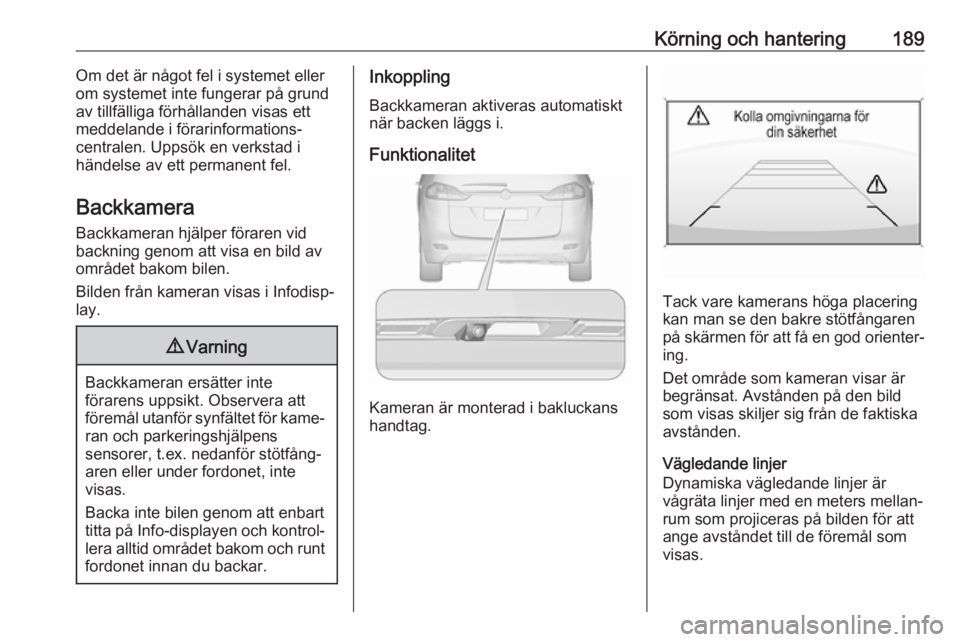

Körning och hantering189Om det är något fel i systemet eller
om systemet inte fungerar på grund
av tillfälliga förhållanden visas ett
meddelande i förarinformations‐
centralen. Uppsök en verkstad i
händelse av ett permanent fel.
Backkamera
Backkameran hjälper föraren vid
backning genom att visa en bild av
området bakom bilen.
Bilden från kameran visas i Infodisp‐
lay.9 Varning
Backkameran ersätter inte
förarens uppsikt. Observera att
föremål utanför synfältet för kame‐ ran och parkeringshjälpens
sensorer, t.ex. nedanför stötfång‐
aren eller under fordonet, inte
visas.
Backa inte bilen genom att enbart
titta på Info-displayen och kontrol‐
lera alltid området bakom och runt fordonet innan du backar.
Inkoppling
Backkameran aktiveras automatiskt
när backen läggs i.
Funktionalitet
Kameran är monterad i bakluckans
handtag.
Tack vare kamerans höga placering
kan man se den bakre stötfångaren
på skärmen för att få en god orienter‐ ing.
Det område som kameran visar är
begränsat. Avstånden på den bild
som visas skiljer sig från de faktiska
avstånden.
Vägledande linjer
Dynamiska vägledande linjer är
vågräta linjer med en meters mellan‐
rum som projiceras på bilden för att
ange avståndet till de föremål som
visas.

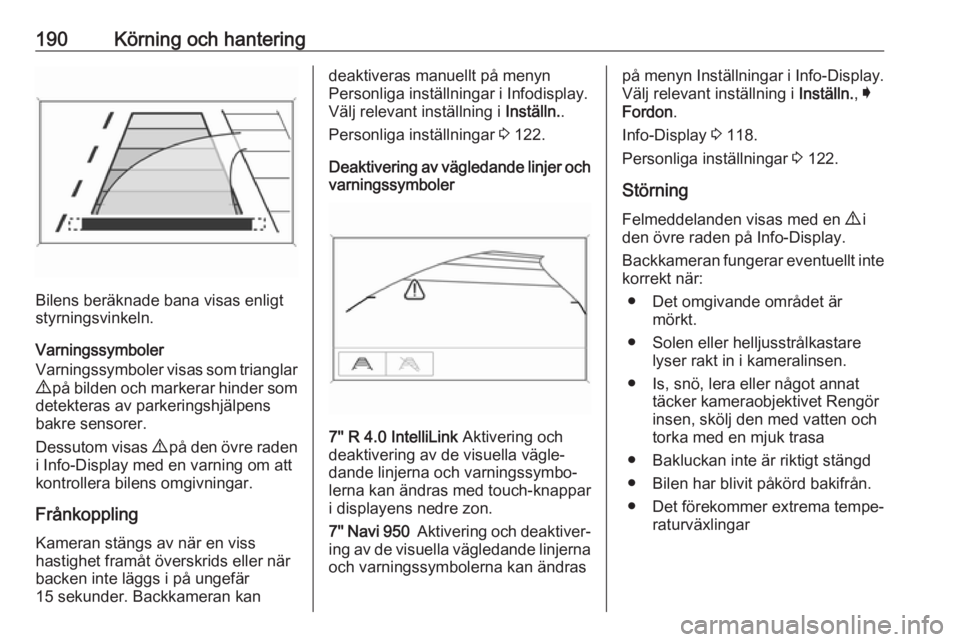

190Körning och hantering
Bilens beräknade bana visas enligt
styrningsvinkeln.
Varningssymboler
Varningssymboler visas som trianglar
9 på bilden och markerar hinder som
detekteras av parkeringshjälpens
bakre sensorer.
Dessutom visas 9 på den övre raden
i Info-Display med en varning om att
kontrollera bilens omgivningar.
Frånkoppling Kameran stängs av när en viss
hastighet framåt överskrids eller när backen inte läggs i på ungefär
15 sekunder. Backkameran kan
deaktiveras manuellt på menyn
Personliga inställningar i Infodisplay.
Välj relevant inställning i Inställn..
Personliga inställningar 3 122.
Deaktivering av vägledande linjer och
varningssymboler
7'' R 4.0 IntelliLink Aktivering och
deaktivering av de visuella vägle‐
dande linjerna och varningssymbo‐
lerna kan ändras med touch-knappar
i displayens nedre zon.
7'' Navi 950 Aktivering och deaktiver‐
ing av de visuella vägledande linjerna
och varningssymbolerna kan ändras
på menyn Inställningar i Info-Display.
Välj relevant inställning i Inställn., I
Fordon .
Info-Display 3 118.
Personliga inställningar 3 122.
Störning Felmeddelanden visas med en 9 i
den övre raden på Info-Display.
Backkameran fungerar eventuellt inte
korrekt när:
● Det omgivande området är mörkt.
● Solen eller helljusstrålkastare lyser rakt in i kameralinsen.
● Is, snö, lera eller något annat täcker kameraobjektivet Rengör
insen, skölj den med vatten och
torka med en mjuk trasa
● Bakluckan inte är riktigt stängd ● Bilen har blivit påkörd bakifrån.
● Det förekommer extrema tempe‐ raturväxlingar
