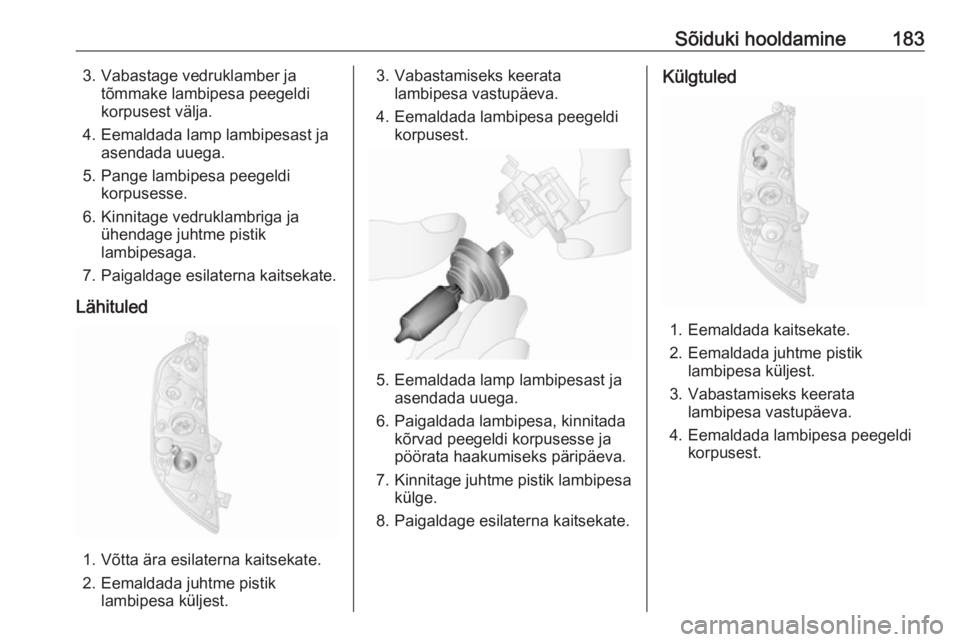

Sõiduki hooldamine1833. Vabastage vedruklamber jatõmmake lambipesa peegeldi
korpusest välja.
4. Eemaldada lamp lambipesast ja asendada uuega.
5. Pange lambipesa peegeldi korpusesse.
6. Kinnitage vedruklambriga ja ühendage juhtme pistik
lambipesaga.
7. Paigaldage esilaterna kaitsekate.
Lähituled
1. Võtta ära esilaterna kaitsekate.
2. Eemaldada juhtme pistik lambipesa küljest.
3. Vabastamiseks keeratalambipesa vastupäeva.
4. Eemaldada lambipesa peegeldi korpusest.
5. Eemaldada lamp lambipesast ja asendada uuega.
6. Paigaldada lambipesa, kinnitada kõrvad peegeldi korpusesse ja
pöörata haakumiseks päripäeva.
7. Kinnitage juhtme pistik lambipesa
külge.
8. Paigaldage esilaterna kaitsekate.
Külgtuled
1. Eemaldada kaitsekate.
2. Eemaldada juhtme pistik lambipesa küljest.
3. Vabastamiseks keerata lambipesa vastupäeva.
4. Eemaldada lambipesa peegeldi korpusest.

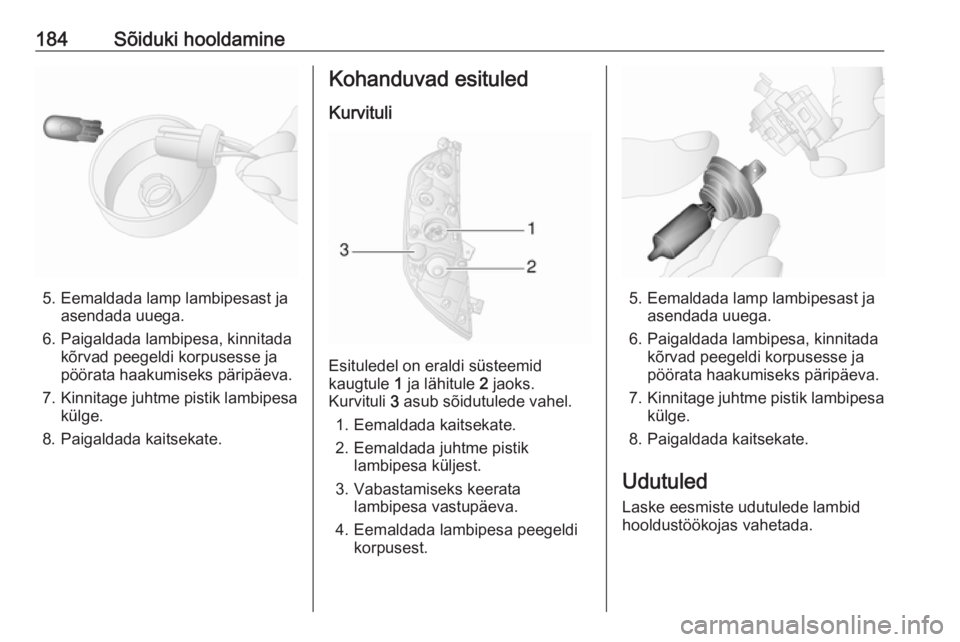

184Sõiduki hooldamine
5. Eemaldada lamp lambipesast jaasendada uuega.
6. Paigaldada lambipesa, kinnitada kõrvad peegeldi korpusesse ja
pöörata haakumiseks päripäeva.
7. Kinnitage juhtme pistik lambipesa
külge.
8. Paigaldada kaitsekate.
Kohanduvad esituled
Kurvituli
Esituledel on eraldi süsteemid
kaugtule 1 ja lähitule 2 jaoks.
Kurvituli 3 asub sõidutulede vahel.
1. Eemaldada kaitsekate.
2. Eemaldada juhtme pistik lambipesa küljest.
3. Vabastamiseks keerata lambipesa vastupäeva.
4. Eemaldada lambipesa peegeldi korpusest.
5. Eemaldada lamp lambipesast ja asendada uuega.
6. Paigaldada lambipesa, kinnitada kõrvad peegeldi korpusesse ja
pöörata haakumiseks päripäeva.
7. Kinnitage juhtme pistik lambipesa
külge.
8. Paigaldada kaitsekate.
Udutuled
Laske eesmiste udutulede lambid
hooldustöökojas vahetada.

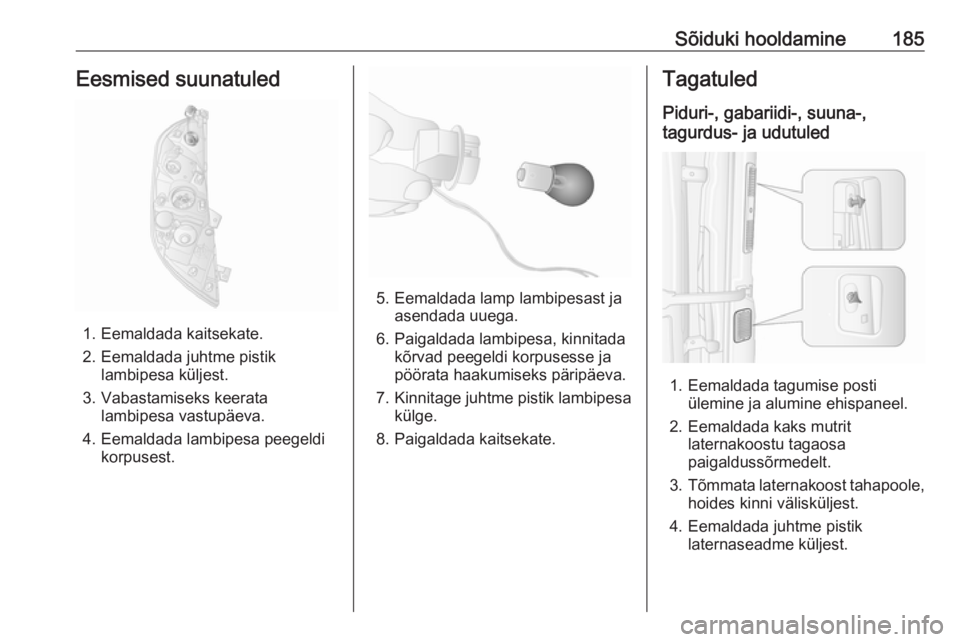

Sõiduki hooldamine185Eesmised suunatuled
1. Eemaldada kaitsekate.
2. Eemaldada juhtme pistik lambipesa küljest.
3. Vabastamiseks keerata lambipesa vastupäeva.
4. Eemaldada lambipesa peegeldi korpusest.
5. Eemaldada lamp lambipesast ja asendada uuega.
6. Paigaldada lambipesa, kinnitada kõrvad peegeldi korpusesse ja
pöörata haakumiseks päripäeva.
7. Kinnitage juhtme pistik lambipesa
külge.
8. Paigaldada kaitsekate.
Tagatuled
Piduri-, gabariidi-, suuna-,
tagurdus- ja udutuled
1. Eemaldada tagumise posti ülemine ja alumine ehispaneel.
2. Eemaldada kaks mutrit laternakoostu tagaosa
paigaldussõrmedelt.
3. Tõmmata laternakoost tahapoole,
hoides kinni välisküljest.
4. Eemaldada juhtme pistik laternaseadme küljest.

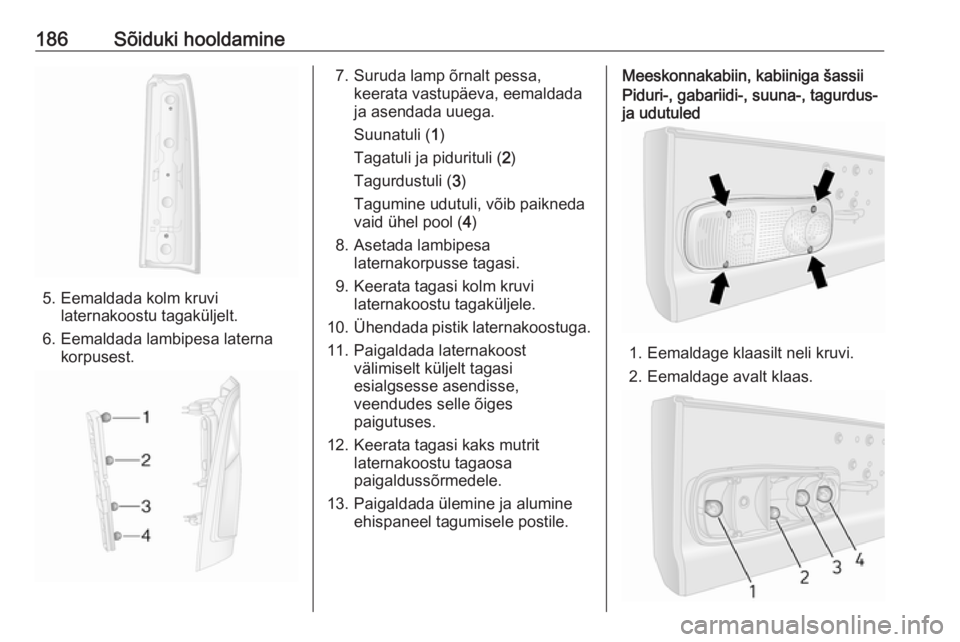

186Sõiduki hooldamine
5. Eemaldada kolm kruvilaternakoostu tagaküljelt.
6. Eemaldada lambipesa laterna korpusest.
7. Suruda lamp õrnalt pessa,keerata vastupäeva, eemaldada
ja asendada uuega.
Suunatuli ( 1)
Tagatuli ja pidurituli ( 2)
Tagurdustuli ( 3)
Tagumine udutuli, võib paikneda
vaid ühel pool ( 4)
8. Asetada lambipesa laternakorpusse tagasi.
9. Keerata tagasi kolm kruvi laternakoostu tagaküljele.
10. Ühendada pistik laternakoostuga.
11. Paigaldada laternakoost välimiselt küljelt tagasi
esialgsesse asendisse,
veendudes selle õiges
paigutuses.
12. Keerata tagasi kaks mutrit laternakoostu tagaosa
paigaldussõrmedele.
13. Paigaldada ülemine ja alumine ehispaneel tagumisele postile.Meeskonnakabiin, kabiiniga šassiiPiduri-, gabariidi-, suuna-, tagurdus-
ja udutuled
1. Eemaldage klaasilt neli kruvi.
2. Eemaldage avalt klaas.

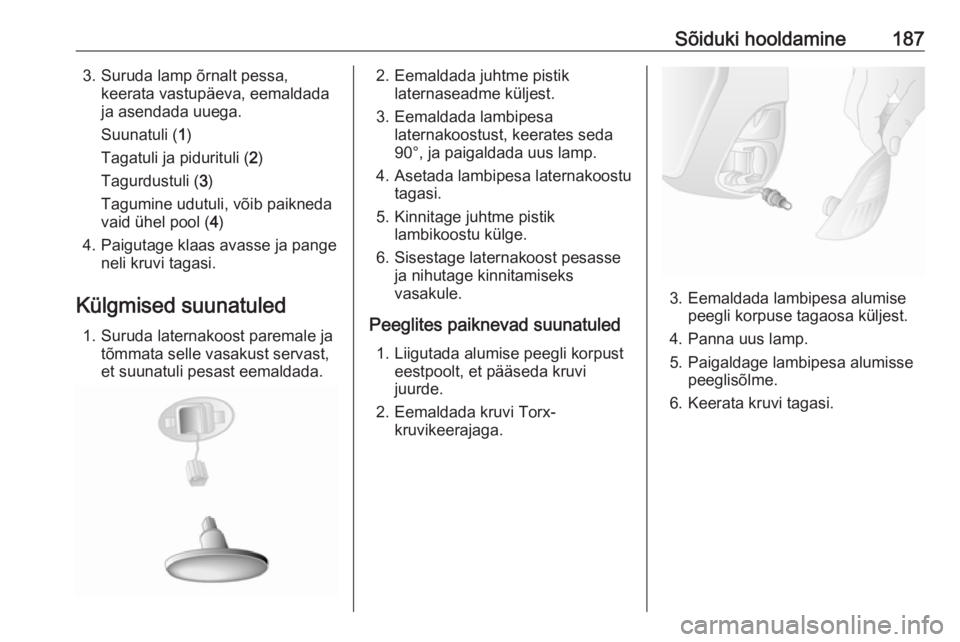

Sõiduki hooldamine1873. Suruda lamp õrnalt pessa,keerata vastupäeva, eemaldadaja asendada uuega.
Suunatuli ( 1)
Tagatuli ja pidurituli ( 2)
Tagurdustuli ( 3)
Tagumine udutuli, võib paikneda
vaid ühel pool ( 4)
4. Paigutage klaas avasse ja pange neli kruvi tagasi.
Külgmised suunatuled 1. Suruda laternakoost paremale ja tõmmata selle vasakust servast,
et suunatuli pesast eemaldada.2. Eemaldada juhtme pistik laternaseadme küljest.
3. Eemaldada lambipesa laternakoostust, keerates seda
90°, ja paigaldada uus lamp.
4. Asetada lambipesa laternakoostu tagasi.
5. Kinnitage juhtme pistik lambikoostu külge.
6. Sisestage laternakoost pesasse ja nihutage kinnitamiseks
vasakule.
Peeglites paiknevad suunatuled 1. Liigutada alumise peegli korpust eestpoolt, et pääseda kruvi
juurde.
2. Eemaldada kruvi Torx- kruvikeerajaga.
3. Eemaldada lambipesa alumisepeegli korpuse tagaosa küljest.
4. Panna uus lamp.
5. Paigaldage lambipesa alumisse peeglisõlme.
6. Keerata kruvi tagasi.

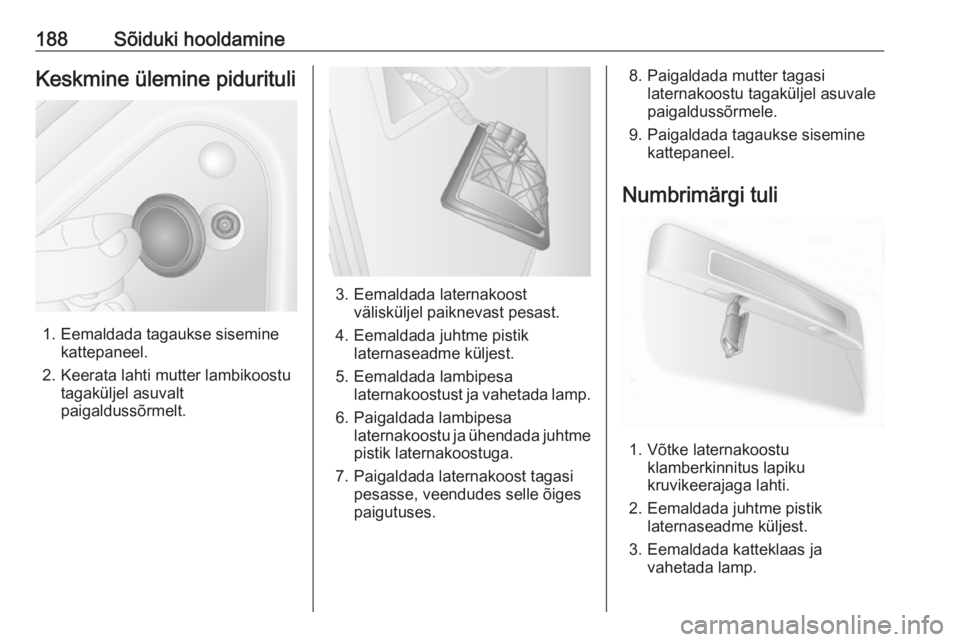

188Sõiduki hooldamineKeskmine ülemine pidurituli
1. Eemaldada tagaukse siseminekattepaneel.
2. Keerata lahti mutter lambikoostu tagaküljel asuvalt
paigaldussõrmelt.
3. Eemaldada laternakoost välisküljel paiknevast pesast.
4. Eemaldada juhtme pistik laternaseadme küljest.
5. Eemaldada lambipesa laternakoostust ja vahetada lamp.
6. Paigaldada lambipesa laternakoostu ja ühendada juhtmepistik laternakoostuga.
7. Paigaldada laternakoost tagasi pesasse, veendudes selle õiges
paigutuses.
8. Paigaldada mutter tagasi laternakoostu tagaküljel asuvale
paigaldussõrmele.
9. Paigaldada tagaukse sisemine kattepaneel.
Numbrimärgi tuli
1. Võtke laternakoostu klamberkinnitus lapiku
kruvikeerajaga lahti.
2. Eemaldada juhtme pistik laternaseadme küljest.
3. Eemaldada katteklaas ja vahetada lamp.

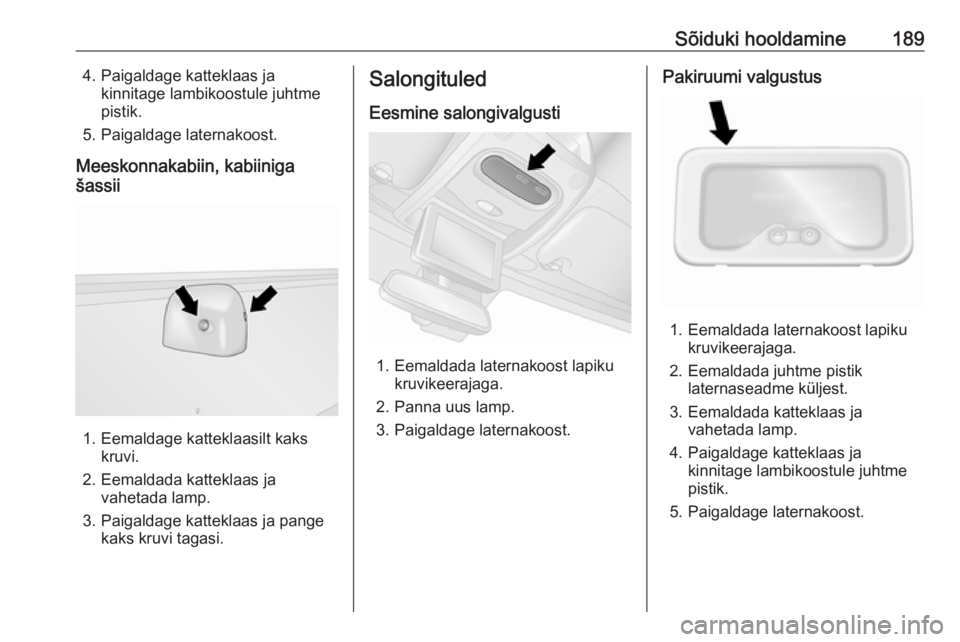

Sõiduki hooldamine1894. Paigaldage katteklaas jakinnitage lambikoostule juhtme
pistik.
5. Paigaldage laternakoost.
Meeskonnakabiin, kabiiniga
šassii
1. Eemaldage katteklaasilt kaks kruvi.
2. Eemaldada katteklaas ja vahetada lamp.
3. Paigaldage katteklaas ja pange kaks kruvi tagasi.
Salongituled
Eesmine salongivalgusti
1. Eemaldada laternakoost lapiku kruvikeerajaga.
2. Panna uus lamp.
3. Paigaldage laternakoost.
Pakiruumi valgustus
1. Eemaldada laternakoost lapiku kruvikeerajaga.
2. Eemaldada juhtme pistik laternaseadme küljest.
3. Eemaldada katteklaas ja vahetada lamp.
4. Paigaldage katteklaas ja kinnitage lambikoostule juhtme
pistik.
5. Paigaldage laternakoost.

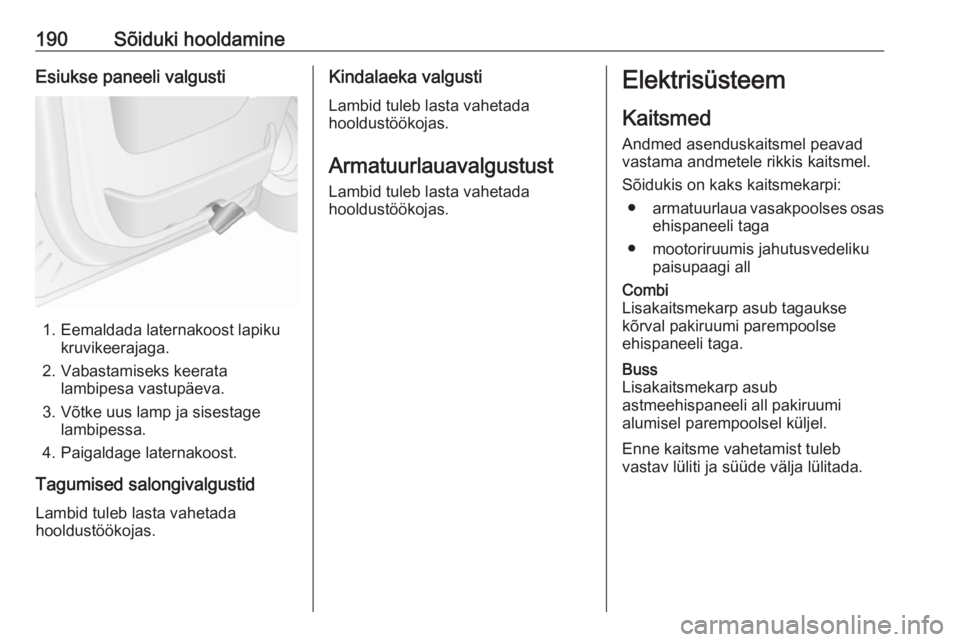

190Sõiduki hooldamineEsiukse paneeli valgusti
1. Eemaldada laternakoost lapikukruvikeerajaga.
2. Vabastamiseks keerata lambipesa vastupäeva.
3. Võtke uus lamp ja sisestage lambipessa.
4. Paigaldage laternakoost.
Tagumised salongivalgustid
Lambid tuleb lasta vahetada
hooldustöökojas.
Kindalaeka valgusti
Lambid tuleb lasta vahetada
hooldustöökojas.
Armatuurlauavalgustust Lambid tuleb lasta vahetada
hooldustöökojas.Elektrisüsteem
Kaitsmed Andmed asenduskaitsmel peavadvastama andmetele rikkis kaitsmel.
Sõidukis on kaks kaitsmekarpi: ● armatuurlaua vasakpoolses osas
ehispaneeli taga
● mootoriruumis jahutusvedeliku paisupaagi allCombi
Lisakaitsmekarp asub tagaukse
kõrval pakiruumi parempoolse
ehispaneeli taga.Buss
Lisakaitsmekarp asub
astmeehispaneeli all pakiruumi
alumisel parempoolsel küljel.
Enne kaitsme vahetamist tuleb
vastav lüliti ja süüde välja lülitada.
