2017.5 OPEL MOVANO_B Omaniku käsiraamat (in Estonian)

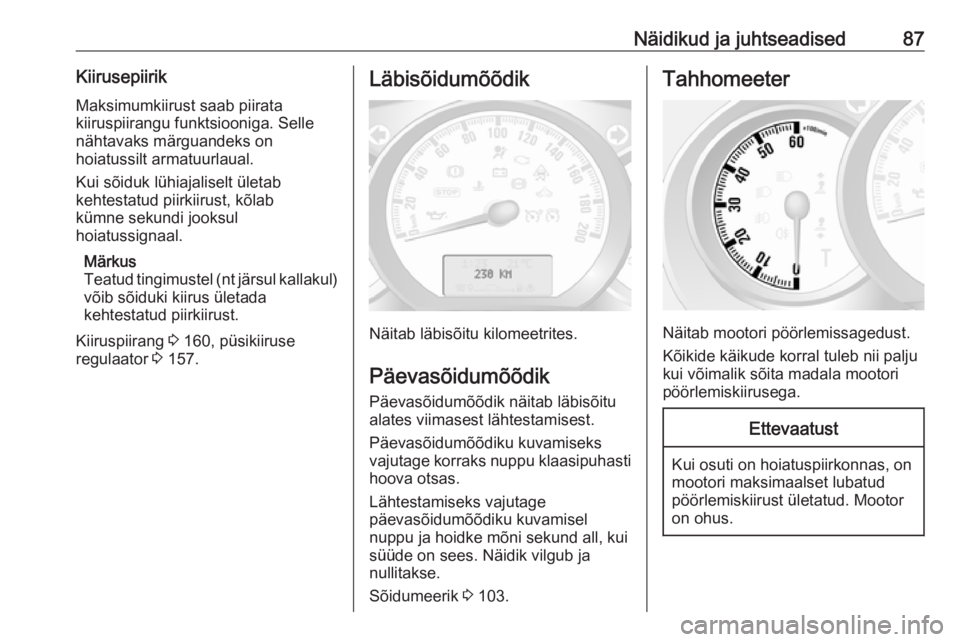

Näidikud ja juhtseadised87Kiirusepiirik
Maksimumkiirust saab piirata
kiiruspiirangu funktsiooniga. Selle
nähtavaks märguandeks on
hoiatussilt armatuurlaual.
Kui sõiduk lühiajaliselt ületab
kehtestatud piirkiirust, kõlab
kümne sekundi jooksul
hoiatussignaal.
Märkus
Teatud tingimustel (nt järsul kallakul) võib sõiduki kiirus ületada
kehtestatud piirkiirust.
Kiiruspiirang 3 160, püsikiiruse
regulaator 3 157.Läbisõidumõõdik
Näitab läbisõitu kilomeetrites.
Päevasõidumõõdik
Päevasõidumõõdik näitab läbisõitu
alates viimasest lähtestamisest.
Päevasõidumõõdiku kuvamiseks
vajutage korraks nuppu klaasipuhasti hoova otsas.
Lähtestamiseks vajutage
päevasõidumõõdiku kuvamisel
nuppu ja hoidke mõni sekund all, kui
süüde on sees. Näidik vilgub ja
nullitakse.
Sõidumeerik 3 103.
Tahhomeeter
Näitab mootori pöörlemissagedust.
Kõikide käikude korral tuleb nii palju
kui võimalik sõita madala mootori
pöörlemiskiirusega.
Ettevaatust
Kui osuti on hoiatuspiirkonnas, on
mootori maksimaalset lubatud
pöörlemiskiirust ületatud. Mootor
on ohus.

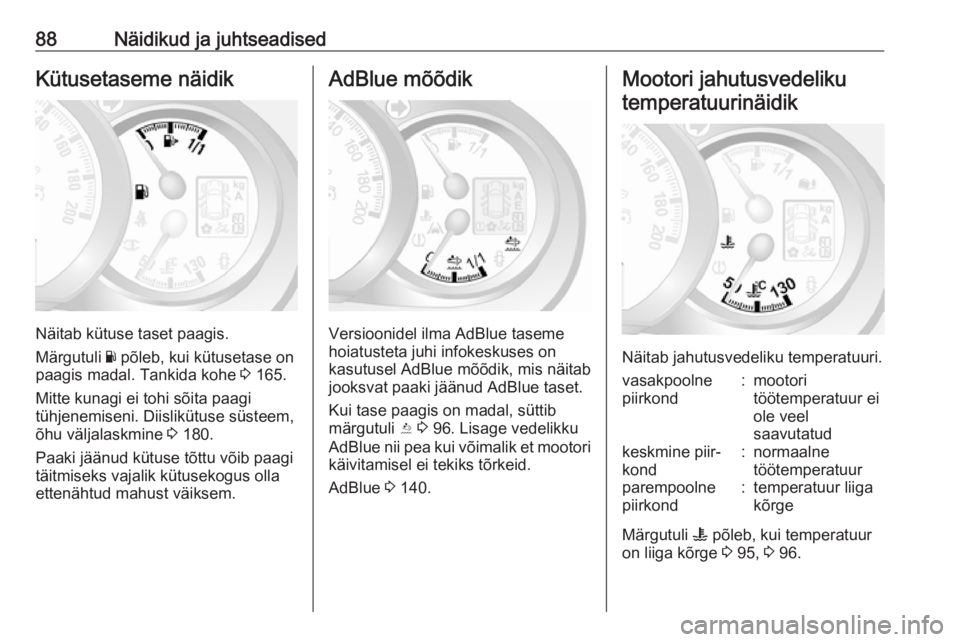

88Näidikud ja juhtseadisedKütusetaseme näidik
Näitab kütuse taset paagis.
Märgutuli Y põleb, kui kütusetase on
paagis madal. Tankida kohe 3 165.
Mitte kunagi ei tohi sõita paagi
tühjenemiseni. Diislikütuse süsteem,
õhu väljalaskmine 3 180.
Paaki jäänud kütuse tõttu võib paagi täitmiseks vajalik kütusekogus olla
ettenähtud mahust väiksem.
AdBlue mõõdik
Versioonidel ilma AdBlue taseme
hoiatusteta juhi infokeskuses on
kasutusel AdBlue mõõdik, mis näitab
jooksvat paaki jäänud AdBlue taset.
Kui tase paagis on madal, süttib
märgutuli Y 3 96. Lisage vedelikku
AdBlue nii pea kui võimalik et mootori
käivitamisel ei tekiks tõrkeid.
AdBlue 3 140.
Mootori jahutusvedeliku
temperatuurinäidik
Näitab jahutusvedeliku temperatuuri.
vasakpoolne
piirkond:mootori
töötemperatuur ei
ole veel
saavutatudkeskmine piir‐
kond:normaalne
töötemperatuurparempoolne
piirkond:temperatuur liiga
kõrge
Märgutuli W põleb, kui temperatuur
on liiga kõrge 3 95, 3 96.

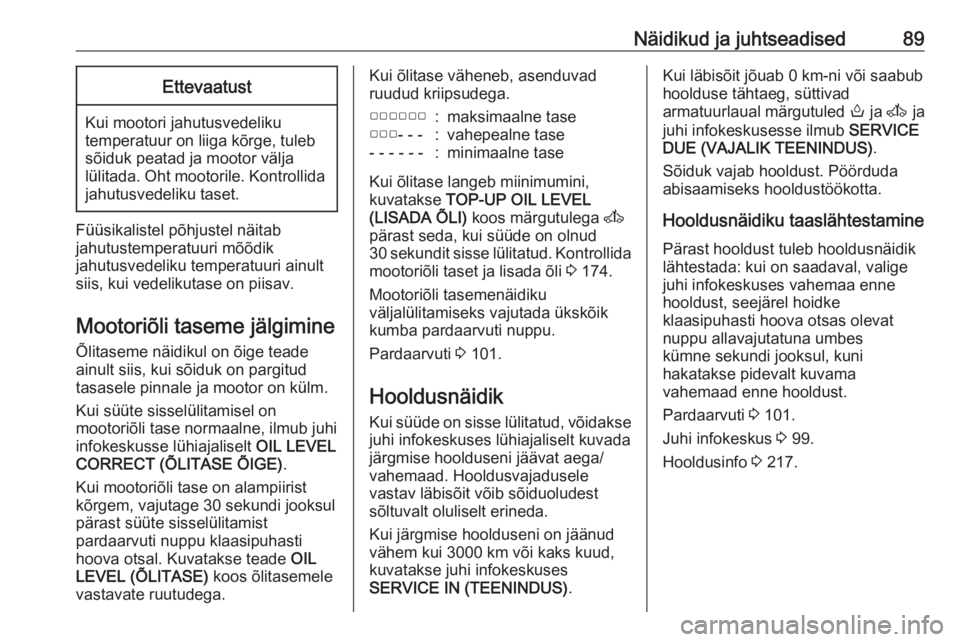

Näidikud ja juhtseadised89Ettevaatust
Kui mootori jahutusvedeliku
temperatuur on liiga kõrge, tuleb
sõiduk peatad ja mootor välja
lülitada. Oht mootorile. Kontrollida jahutusvedeliku taset.
Füüsikalistel põhjustel näitab
jahutustemperatuuri mõõdik
jahutusvedeliku temperatuuri ainult
siis, kui vedelikutase on piisav.
Mootoriõli taseme jälgimine
Õlitaseme näidikul on õige teade
ainult siis, kui sõiduk on pargitud
tasasele pinnale ja mootor on külm.
Kui süüte sisselülitamisel on
mootoriõli tase normaalne, ilmub juhi
infokeskusse lühiajaliselt OIL LEVEL
CORRECT (ÕLITASE ÕIGE) .
Kui mootoriõli tase on alampiirist
kõrgem, vajutage 30 sekundi jooksul
pärast süüte sisselülitamist
pardaarvuti nuppu klaasipuhasti
hoova otsal. Kuvatakse teade OIL
LEVEL (ÕLITASE) koos õlitasemele
vastavate ruutudega.
Kui õlitase väheneb, asenduvad
ruudud kriipsudega.▢▢▢▢▢▢:maksimaalne tase▢▢▢- - -:vahepealne tase- - - - - -:minimaalne tase
Kui õlitase langeb miinimumini,
kuvatakse TOP-UP OIL LEVEL
(LISADA ÕLI) koos märgutulega A
pärast seda, kui süüde on olnud
30 sekundit sisse lülitatud. Kontrollida
mootoriõli taset ja lisada õli 3 174.
Mootoriõli tasemenäidiku
väljalülitamiseks vajutada ükskõik
kumba pardaarvuti nuppu.
Pardaarvuti 3 101.
Hooldusnäidik Kui süüde on sisse lülitatud, võidakse
juhi infokeskuses lühiajaliselt kuvada
järgmise hoolduseni jäävat aega/
vahemaad. Hooldusvajadusele
vastav läbisõit võib sõiduoludest
sõltuvalt oluliselt erineda.
Kui järgmise hoolduseni on jäänud
vähem kui 3000 km või kaks kuud, kuvatakse juhi infokeskuses
SERVICE IN (TEENINDUS) .
Kui läbisõit jõuab 0 km-ni või saabub
hoolduse tähtaeg, süttivad
armatuurlaual märgutuled o ja A ja
juhi infokeskusesse ilmub SERVICE
DUE (VAJALIK TEENINDUS) .
Sõiduk vajab hooldust. Pöörduda
abisaamiseks hooldustöökotta.
Hooldusnäidiku taaslähtestamine Pärast hooldust tuleb hooldusnäidik
lähtestada: kui on saadaval, valige
juhi infokeskuses vahemaa enne
hooldust, seejärel hoidke
klaasipuhasti hoova otsas olevat
nuppu allavajutatuna umbes
kümne sekundi jooksul, kuni
hakatakse pidevalt kuvama
vahemaad enne hooldust.
Pardaarvuti 3 101.
Juhi infokeskus 3 99.
Hooldusinfo 3 217.

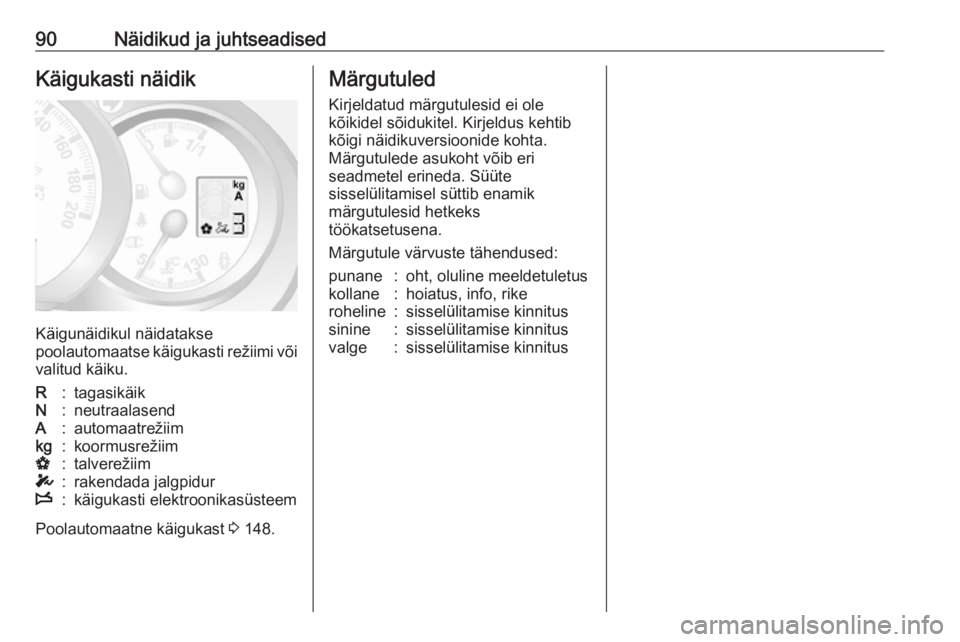

90Näidikud ja juhtseadisedKäigukasti näidik
Käigunäidikul näidatakse
poolautomaatse käigukasti režiimi või valitud käiku.
R:tagasikäikN:neutraalasendA:automaatrežiimkg:koormusrežiimV:talverežiimT:rakendada jalgpidurW:käigukasti elektroonikasüsteem
Poolautomaatne käigukast 3 148.
Märgutuled
Kirjeldatud märgutulesid ei ole
kõikidel sõidukitel. Kirjeldus kehtib kõigi näidikuversioonide kohta.
Märgutulede asukoht võib eri
seadmetel erineda. Süüte
sisselülitamisel süttib enamik
märgutulesid hetkeks
töökatsetusena.
Märgutule värvuste tähendused:punane:oht, oluline meeldetuletuskollane:hoiatus, info, rikeroheline:sisselülitamise kinnitussinine:sisselülitamise kinnitusvalge:sisselülitamise kinnitus

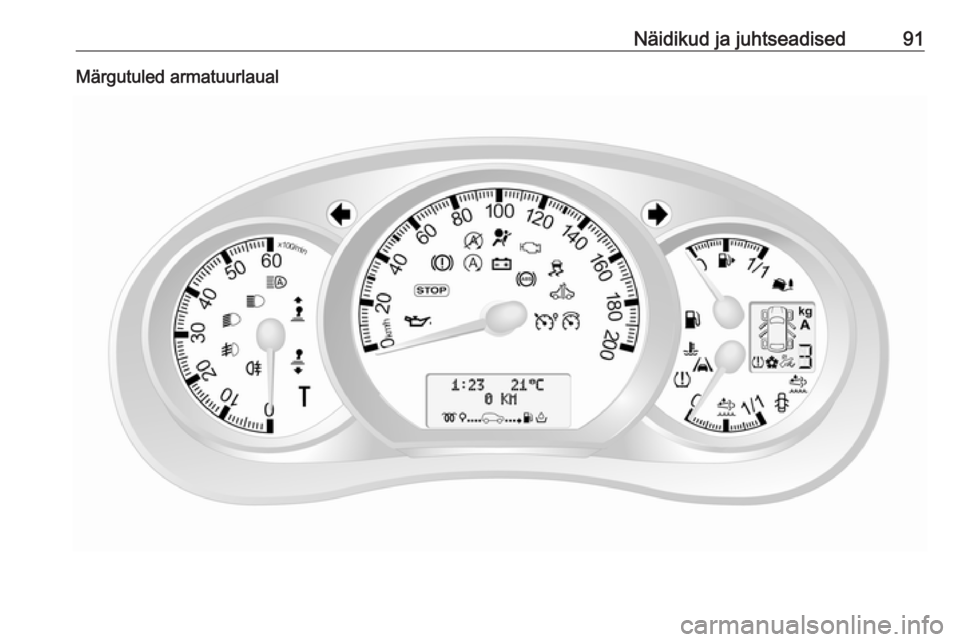

Näidikud ja juhtseadised91Märgutuled armatuurlaual

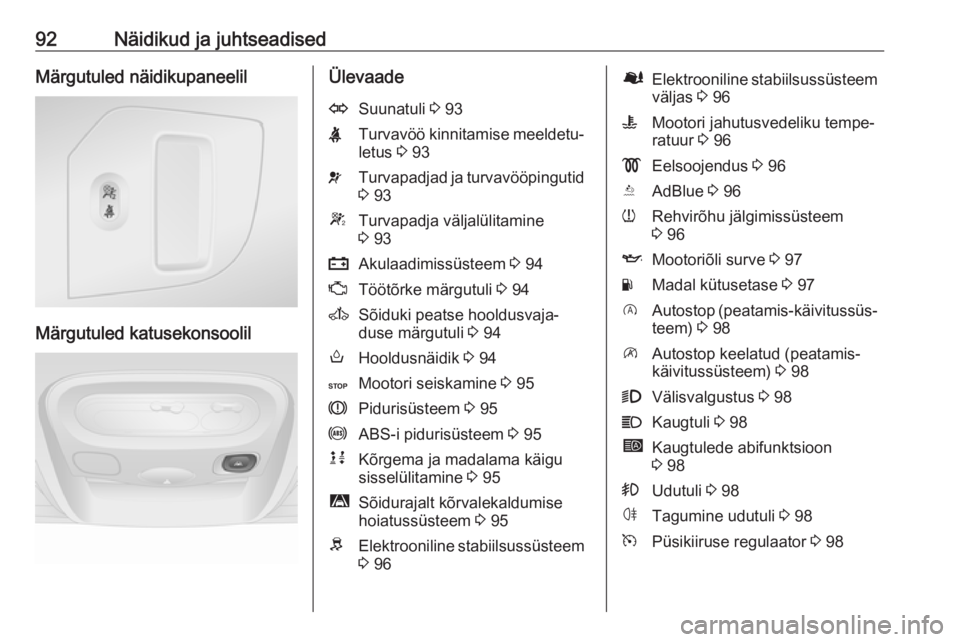

92Näidikud ja juhtseadisedMärgutuled näidikupaneelil
Märgutuled katusekonsoolil
ÜlevaadeOSuunatuli 3 93XTurvavöö kinnitamise meeldetu‐
letus 3 93vTurvapadjad ja turvavööpingutid
3 93WTurvapadja väljalülitamine
3 93pAkulaadimissüsteem 3 94ZTöötõrke märgutuli 3 94ASõiduki peatse hooldusvaja‐
duse märgutuli 3 94oHooldusnäidik 3 94CMootori seiskamine 3 95RPidurisüsteem 3 95uABS-i pidurisüsteem 3 95kjKõrgema ja madalama käigu
sisselülitamine 3 95ìSõidurajalt kõrvalekaldumise
hoiatussüsteem 3 95RElektrooniline stabiilsussüsteem
3 96ØElektrooniline stabiilsussüsteem
väljas 3 96WMootori jahutusvedeliku tempe‐
ratuur 3 96!Eelsoojendus 3 96YAdBlue 3 96wRehvirõhu jälgimissüsteem
3 96IMootoriõli surve 3 97YMadal kütusetase 3 97DAutostop (peatamis-käivitussüs‐
teem) 3 98\Autostop keelatud (peatamis-
käivitussüsteem) 3 989Välisvalgustus 3 98CKaugtuli 3 98íKaugtulede abifunktsioon
3 98>Udutuli 3 98øTagumine udutuli 3 98mPüsikiiruse regulaator 3 98

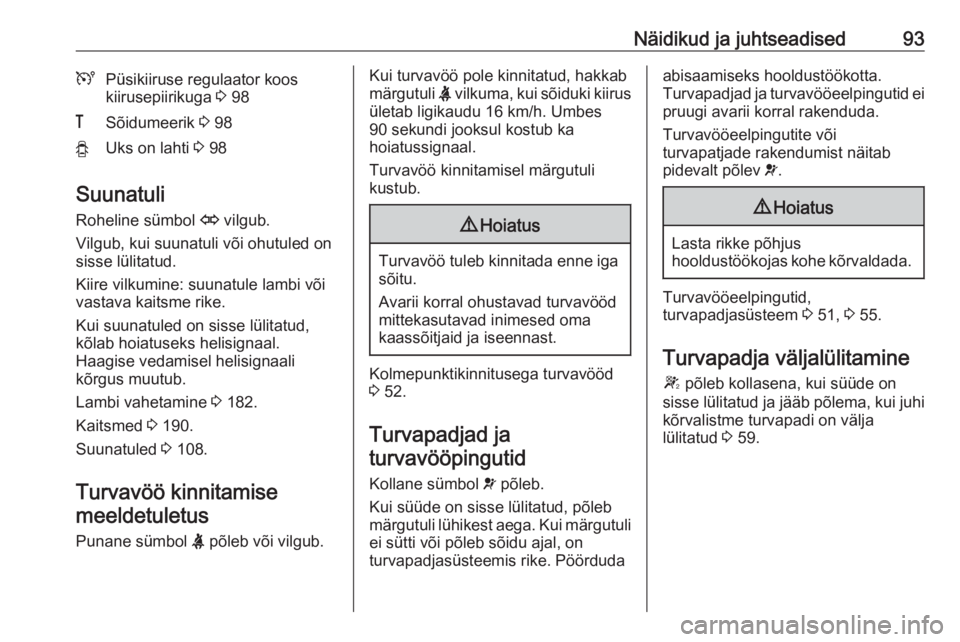

Näidikud ja juhtseadised93UPüsikiiruse regulaator koos
kiirusepiirikuga 3 98&Sõidumeerik 3 98yUks on lahti 3 98
Suunatuli
Roheline sümbol O vilgub.
Vilgub, kui suunatuli või ohutuled on
sisse lülitatud.
Kiire vilkumine: suunatule lambi või
vastava kaitsme rike.
Kui suunatuled on sisse lülitatud,
kõlab hoiatuseks helisignaal.
Haagise vedamisel helisignaali
kõrgus muutub.
Lambi vahetamine 3 182.
Kaitsmed 3 190.
Suunatuled 3 108.
Turvavöö kinnitamise
meeldetuletus
Punane sümbol X põleb või vilgub.
Kui turvavöö pole kinnitatud, hakkab
märgutuli X vilkuma, kui sõiduki kiirus
ületab ligikaudu 16 km/h. Umbes
90 sekundi jooksul kostub ka
hoiatussignaal.
Turvavöö kinnitamisel märgutuli
kustub.9 Hoiatus
Turvavöö tuleb kinnitada enne iga
sõitu.
Avarii korral ohustavad turvavööd
mittekasutavad inimesed oma
kaassõitjaid ja iseennast.
Kolmepunktikinnitusega turvavööd 3 52.
Turvapadjad ja
turvavööpingutid
Kollane sümbol v põleb.
Kui süüde on sisse lülitatud, põleb
märgutuli lühikest aega. Kui märgutuli
ei sütti või põleb sõidu ajal, on
turvapadjasüsteemis rike. Pöörduda
abisaamiseks hooldustöökotta.
Turvapadjad ja turvavööeelpingutid ei
pruugi avarii korral rakenduda.
Turvavööeelpingutite või
turvapatjade rakendumist näitab
pidevalt põlev v.9 Hoiatus
Lasta rikke põhjus
hooldustöökojas kohe kõrvaldada.
Turvavööeelpingutid,
turvapadjasüsteem 3 51, 3 55.
Turvapadja väljalülitamine W põleb kollasena, kui süüde on
sisse lülitatud ja jääb põlema, kui juhi
kõrvalistme turvapadi on välja
lülitatud 3 59.

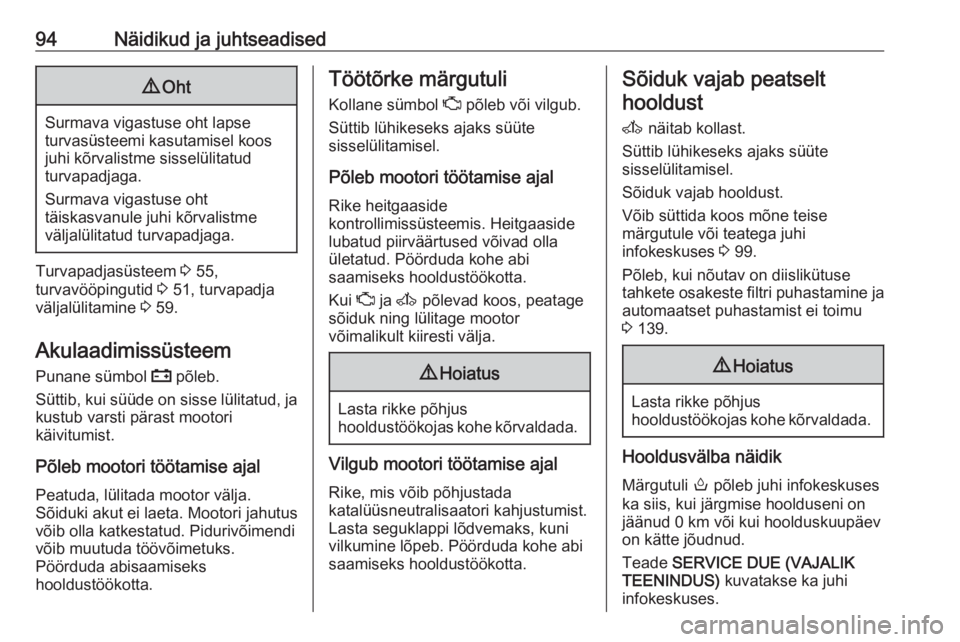

94Näidikud ja juhtseadised9Oht
Surmava vigastuse oht lapse
turvasüsteemi kasutamisel koos
juhi kõrvalistme sisselülitatud
turvapadjaga.
Surmava vigastuse oht
täiskasvanule juhi kõrvalistme
väljalülitatud turvapadjaga.
Turvapadjasüsteem 3 55,
turvavööpingutid 3 51, turvapadja
väljalülitamine 3 59.
Akulaadimissüsteem Punane sümbol p põleb.
Süttib, kui süüde on sisse lülitatud, ja
kustub varsti pärast mootori
käivitumist.
Põleb mootori töötamise ajal
Peatuda, lülitada mootor välja.
Sõiduki akut ei laeta. Mootori jahutus
võib olla katkestatud. Pidurivõimendi
võib muutuda töövõimetuks.
Pöörduda abisaamiseks
hooldustöökotta.
Töötõrke märgutuli
Kollane sümbol Z põleb või vilgub.
Süttib lühikeseks ajaks süüte
sisselülitamisel.
Põleb mootori töötamise ajal Rike heitgaaside
kontrollimissüsteemis. Heitgaaside
lubatud piirväärtused võivad olla
ületatud. Pöörduda kohe abi
saamiseks hooldustöökotta.
Kui Z ja A põlevad koos, peatage
sõiduk ning lülitage mootor
võimalikult kiiresti välja.9 Hoiatus
Lasta rikke põhjus
hooldustöökojas kohe kõrvaldada.
Vilgub mootori töötamise ajal
Rike, mis võib põhjustada
katalüüsneutralisaatori kahjustumist.
Lasta seguklappi lõdvemaks, kuni vilkumine lõpeb. Pöörduda kohe abi
saamiseks hooldustöökotta.
Sõiduk vajab peatselt
hooldust
A näitab kollast.
Süttib lühikeseks ajaks süüte
sisselülitamisel.
Sõiduk vajab hooldust.
Võib süttida koos mõne teise
märgutule või teatega juhi
infokeskuses 3 99.
Põleb, kui nõutav on diislikütuse
tahkete osakeste filtri puhastamine ja automaatset puhastamist ei toimu
3 139.9 Hoiatus
Lasta rikke põhjus
hooldustöökojas kohe kõrvaldada.
Hooldusvälba näidik
Märgutuli o põleb juhi infokeskuses
ka siis, kui järgmise hoolduseni on
jäänud 0 km või kui hoolduskuupäev
on kätte jõudnud.
Teade SERVICE DUE (VAJALIK
TEENINDUS) kuvatakse ka juhi
infokeskuses.
