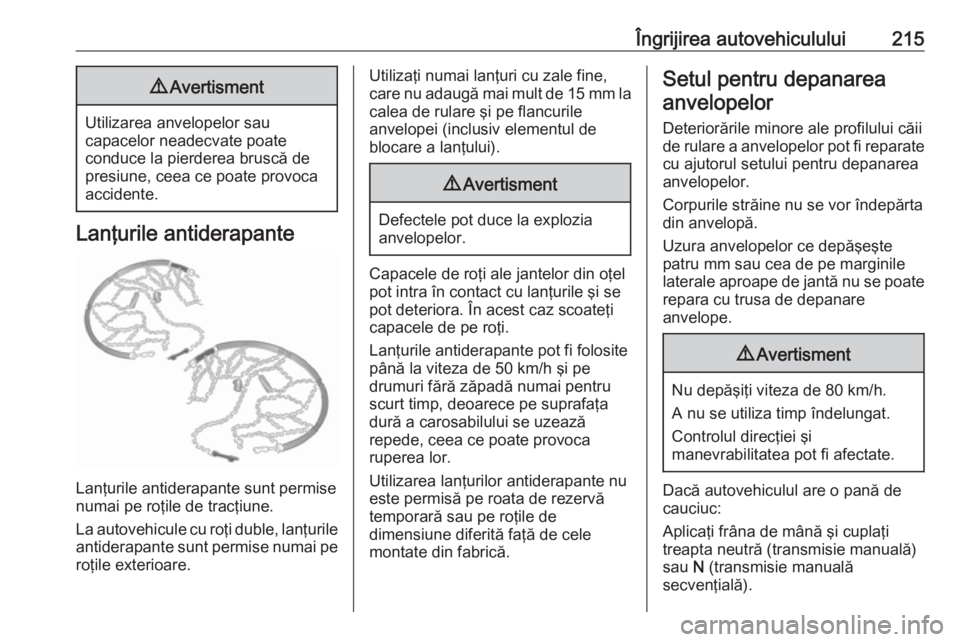

Îngrijirea autovehiculului2159Avertisment
Utilizarea anvelopelor sau
capacelor neadecvate poate
conduce la pierderea bruscă de
presiune, ceea ce poate provoca accidente.
Lanţurile antiderapante
Lanţurile antiderapante sunt permise
numai pe roţile de tracţiune.
La autovehicule cu roţi duble, lanţurile antiderapante sunt permise numai pe
roţile exterioare.
Utilizaţi numai lanţuri cu zale fine,
care nu adaugă mai mult de 15 mm la calea de rulare şi pe flancurile
anvelopei (inclusiv elementul de
blocare a lanţului).9 Avertisment
Defectele pot duce la explozia
anvelopelor.
Capacele de roţi ale jantelor din oţel
pot intra în contact cu lanţurile şi se
pot deteriora. În acest caz scoateţi
capacele de pe roţi.
Lanţurile antiderapante pot fi folosite
până la viteza de 50 km/h şi pe
drumuri fără zăpadă numai pentru
scurt timp, deoarece pe suprafaţa
dură a carosabilului se uzează
repede, ceea ce poate provoca
ruperea lor.
Utilizarea lanţurilor antiderapante nu
este permisă pe roata de rezervă
temporară sau pe roţile de
dimensiune diferită faţă de cele
montate din fabrică.
Setul pentru depanarea
anvelopelor
Deteriorările minore ale profilului căii
de rulare a anvelopelor pot fi reparate
cu ajutorul setului pentru depanarea
anvelopelor.
Corpurile străine nu se vor îndepărta
din anvelopă.
Uzura anvelopelor ce depăşeşte
patru mm sau cea de pe marginile
laterale aproape de jantă nu se poate
repara cu trusa de depanare
anvelope.9 Avertisment
Nu depăşiţi viteza de 80 km/h.
A nu se utiliza timp îndelungat.
Controlul direcţiei şi
manevrabilitatea pot fi afectate.
Dacă autovehiculul are o pană de
cauciuc:
Aplicaţi frâna de mână şi cuplaţi
treapta neutră (transmisie manuală)
sau N (transmisie manuală
secvenţială).

216Îngrijirea autovehicululuiSetul pentru depanarea anvelopelor
se află sub scaunul din faţă. Pentru a avea acces la kit, glisaţi scaunul
complet în faţă şi rabataţi în jos
spătarul.
1. Scoateţi setul pentru depanarea anvelopelor de sub scaunul din
faţă.
2. Scoateţi compresorul.
3. Scoateţi cablul(cablurile) de alimentare electrică şi furtunul de
aer din compartimentele de
stocare de sub compresor.
4. Înşurubaţi furtunul de aer al compresorului pe racordul de pe
recipientul cu soluţie de etanşare.
5. Potriviţi recipientul cu soluţie de etanşare în elementul de fixare de
pe compresor.
Puneţi compresorul lângă
anvelopă astfel încât recipientul
cu soluţie de etanşare să stea
vertical.
6. Deşurubaţi căpăcelul ventilului anvelopei aflate în pană.
7. Înşurubaţi furtunul de umplere cusoluţie de etanşare la ventilul
anvelopei.
8. Întrerupătorul basculant de pe compresor trebuie fixat la
poziţia O.
9.
Conectaţi cablul roşu < de
alimentare electrică de pe
compresor la borna 3 224 de
pornire asistată baterie.
Notă
În funcţie de model, borna pentru
pornire asistată poate fi localizată pe
partea stângă sau pe cea dreaptă a
compartimentului motor.

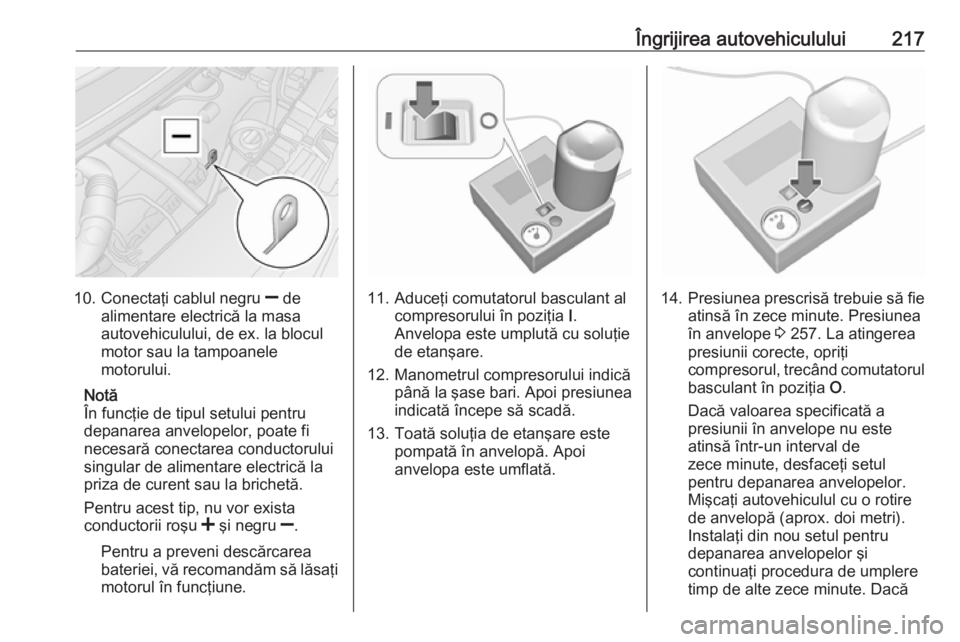

Îngrijirea autovehiculului217
10.Conectaţi cablul negru ] de
alimentare electrică la masa autovehiculului, de ex. la blocul
motor sau la tampoanele
motorului.
Notă
În funcţie de tipul setului pentru
depanarea anvelopelor, poate fi
necesară conectarea conductorului
singular de alimentare electrică la
priza de curent sau la brichetă.
Pentru acest tip, nu vor exista
conductorii roşu < şi negru ].
Pentru a preveni descărcarea bateriei, vă recomandăm să lăsaţi
motorul în funcţiune.11. Aduceţi comutatorul basculant al compresorului în poziţia I.
Anvelopa este umplută cu soluţie de etanşare.
12. Manometrul compresorului indică până la şase bari. Apoi presiunea
indicată începe să scadă.
13. Toată soluţia de etanşare este pompată în anvelopă. Apoi
anvelopa este umflată.14. Presiunea prescrisă trebuie să fie
atinsă în zece minute. Presiunea
în anvelope 3 257. La atingerea
presiunii corecte, opriţi
compresorul, trecând comutatorul
basculant în poziţia O.
Dacă valoarea specificată a
presiunii în anvelope nu este
atinsă într-un interval de
zece minute, desfaceţi setul
pentru depanarea anvelopelor.
Mişcaţi autovehiculul cu o rotire
de anvelopă (aprox. doi metri).
Instalaţi din nou setul pentru depanarea anvelopelor şi
continuaţi procedura de umplere
timp de alte zece minute. Dacă

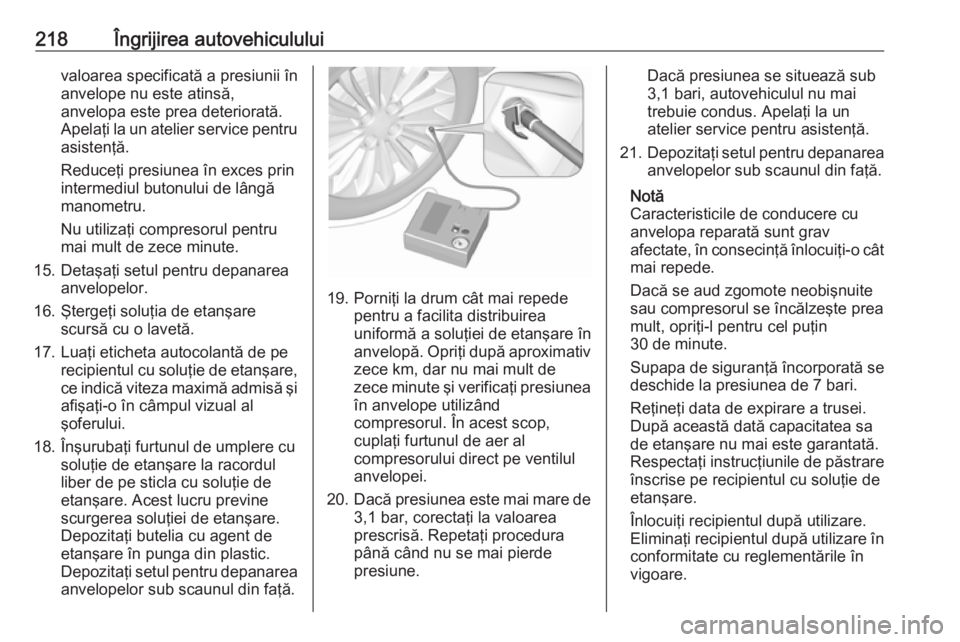

218Îngrijirea autovehicululuivaloarea specificată a presiunii în
anvelope nu este atinsă,
anvelopa este prea deteriorată.
Apelaţi la un atelier service pentru asistenţă.
Reduceţi presiunea în exces prin
intermediul butonului de lângă
manometru.
Nu utilizaţi compresorul pentru
mai mult de zece minute.
15. Detaşaţi setul pentru depanarea anvelopelor.
16. Ştergeţi soluţia de etanşare scursă cu o lavetă.
17. Luaţi eticheta autocolantă de pe recipientul cu soluţie de etanşare,ce indică viteza maximă admisă şi afişaţi-o în câmpul vizual al
şoferului.
18. Înşurubaţi furtunul de umplere cu soluţie de etanşare la racordul
liber de pe sticla cu soluţie de
etanşare. Acest lucru previne scurgerea soluţiei de etanşare.
Depozitaţi butelia cu agent de
etanşare în punga din plastic.
Depozitaţi setul pentru depanarea
anvelopelor sub scaunul din faţă.
19. Porniţi la drum cât mai repede pentru a facilita distribuirea
uniformă a soluţiei de etanşare în
anvelopă. Opriţi după aproximativ zece km, dar nu mai mult de
zece minute şi verificaţi presiunea
în anvelope utilizând
compresorul. În acest scop,
cuplaţi furtunul de aer al
compresorului direct pe ventilul
anvelopei.
20. Dacă presiunea este mai mare de
3,1 bar, corectaţi la valoarea
prescrisă. Repetaţi procedura
până când nu se mai pierde
presiune.
Dacă presiunea se situează sub
3,1 bari, autovehiculul nu mai
trebuie condus. Apelaţi la un
atelier service pentru asistenţă.
21. Depozitaţi setul pentru depanarea
anvelopelor sub scaunul din faţă.
Notă
Caracteristicile de conducere cu
anvelopa reparată sunt grav
afectate, în consecinţă înlocuiţi-o cât mai repede.
Dacă se aud zgomote neobişnuite
sau compresorul se încălzeşte prea
mult, opriţi-l pentru cel puţin
30 de minute.
Supapa de siguranţă încorporată se deschide la presiunea de 7 bari.
Reţineţi data de expirare a trusei.
După această dată capacitatea sa
de etanşare nu mai este garantată.
Respectaţi instrucţiunile de păstrare
înscrise pe recipientul cu soluţie de
etanşare.
Înlocuiţi recipientul după utilizare.
Eliminaţi recipientul după utilizare în conformitate cu reglementările în
vigoare.

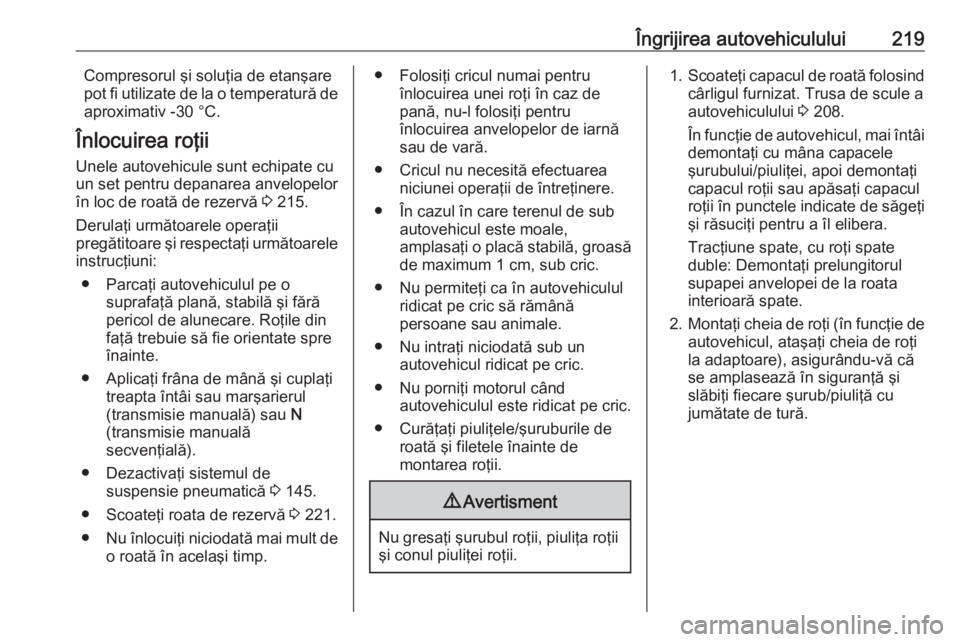

Îngrijirea autovehiculului219Compresorul şi soluţia de etanşare
pot fi utilizate de la o temperatură de
aproximativ -30 °C.
Înlocuirea roţii Unele autovehicule sunt echipate cu
un set pentru depanarea anvelopelor
în loc de roată de rezervă 3 215.
Derulaţi următoarele operaţii
pregătitoare şi respectaţi următoarele
instrucţiuni:
● Parcaţi autovehiculul pe o suprafaţă plană, stabilă şi fără
pericol de alunecare. Roţile din
faţă trebuie să fie orientate spre
înainte.
● Aplicaţi frâna de mână şi cuplaţi treapta întâi sau marşarierul
(transmisie manuală) sau N
(transmisie manuală
secvenţială).
● Dezactivaţi sistemul de suspensie pneumatică 3 145.
● Scoateţi roata de rezervă 3 221.
● Nu înlocuiţi niciodată mai mult de
o roată în acelaşi timp.● Folosiţi cricul numai pentru înlocuirea unei roţi în caz de
pană, nu-l folosiţi pentru
înlocuirea anvelopelor de iarnă
sau de vară.
● Cricul nu necesită efectuarea niciunei operaţii de întreţinere.
● În cazul în care terenul de sub autovehicul este moale,
amplasaţi o placă stabilă, groasă de maximum 1 cm, sub cric.
● Nu permiteţi ca în autovehiculul ridicat pe cric să rămână
persoane sau animale.
● Nu intraţi niciodată sub un autovehicul ridicat pe cric.
● Nu porniţi motorul când autovehiculul este ridicat pe cric.
● Curăţaţi piuliţele/şuruburile de roată şi filetele înainte de
montarea roţii.9 Avertisment
Nu gresaţi şurubul roţii, piuliţa roţii
şi conul piuliţei roţii.
1. Scoateţi capacul de roată folosind
cârligul furnizat. Trusa de scule a
autovehiculului 3 208.
În funcţie de autovehicul, mai întâi
demontaţi cu mâna capacele
şurubului/piuliţei, apoi demontaţi
capacul roţii sau apăsaţi capacul
roţii în punctele indicate de săgeţi şi răsuciţi pentru a îl elibera.
Tracţiune spate, cu roţi spate
duble: Demontaţi prelungitorul
supapei anvelopei de la roata
interioară spate.
2. Montaţi cheia de roţi (în funcţie de
autovehicul, ataşaţi cheia de roţi
la adaptoare), asigurându-vă că
se amplasează în siguranţă şi
slăbiţi fiecare şurub/piuliţă cu
jumătate de tură.

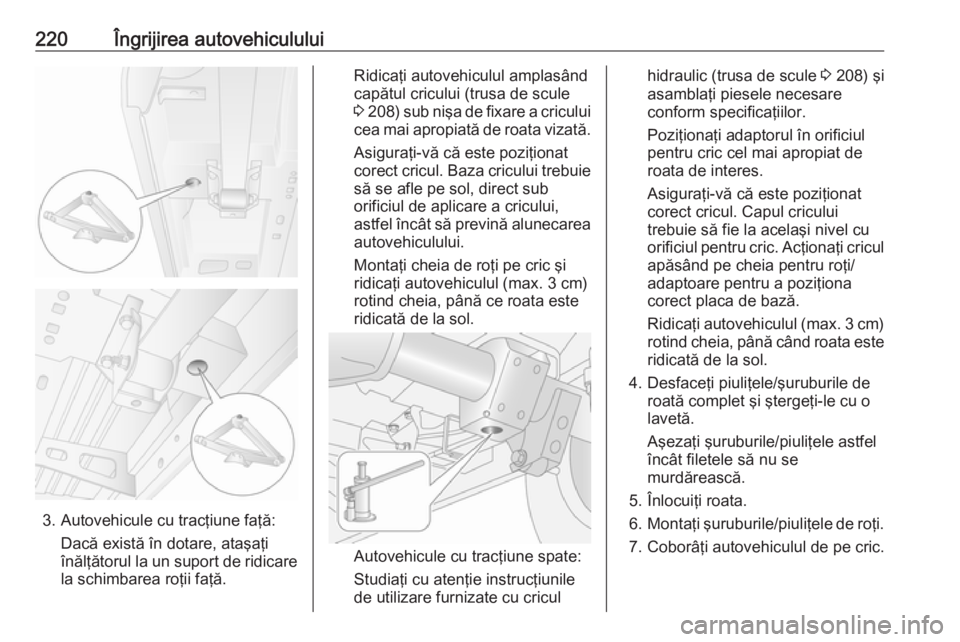

220Îngrijirea autovehiculului
3. Autovehicule cu tracţiune faţă:Dacă există în dotare, ataşaţi
înălţătorul la un suport de ridicare
la schimbarea roţii faţă.
Ridicaţi autovehiculul amplasând
capătul cricului (trusa de scule
3 208 ) sub nişa de fixare a cricului
cea mai apropiată de roata vizată.
Asiguraţi-vă că este poziţionat
corect cricul. Baza cricului trebuie să se afle pe sol, direct sub
orificiul de aplicare a cricului,
astfel încât să prevină alunecarea
autovehiculului.
Montaţi cheia de roţi pe cric şi
ridicaţi autovehiculul (max. 3 cm)
rotind cheia, până ce roata este
ridicată de la sol.
Autovehicule cu tracţiune spate:
Studiaţi cu atenţie instrucţiunile
de utilizare furnizate cu cricul
hidraulic (trusa de scule 3 208) şi
asamblaţi piesele necesare
conform specificaţiilor.
Poziţionaţi adaptorul în orificiul
pentru cric cel mai apropiat de
roata de interes.
Asiguraţi-vă că este poziţionat
corect cricul. Capul cricului
trebuie să fie la acelaşi nivel cu
orificiul pentru cric. Acţionaţi cricul
apăsând pe cheia pentru roţi/
adaptoare pentru a poziţiona
corect placa de bază.
Ridicaţi autovehiculul (max. 3 cm )
rotind cheia, până când roata este
ridicată de la sol.
4. Desfaceţi piuliţele/şuruburile de roată complet şi ştergeţi-le cu o
lavetă.
Aşezaţi şuruburile/piuliţele astfel
încât filetele să nu se
murdărească.
5. Înlocuiţi roata.
6. Montaţi şuruburile/piuliţele de roţi.
7. Coborâţi autovehiculul de pe cric.

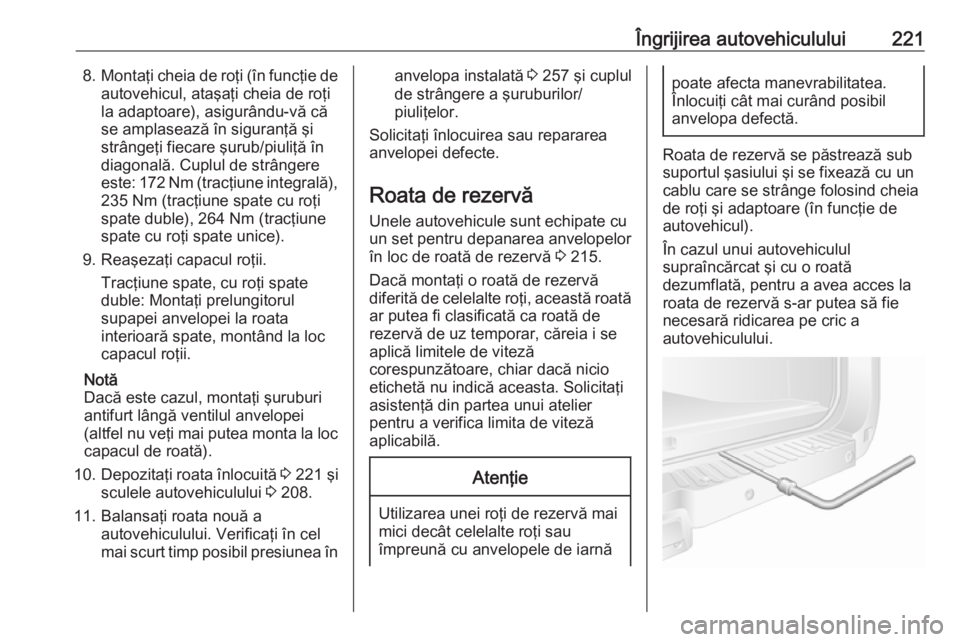

Îngrijirea autovehiculului2218.Montaţi cheia de roţi (în funcţie de
autovehicul, ataşaţi cheia de roţi
la adaptoare), asigurându-vă că
se amplasează în siguranţă şi
strângeţi fiecare şurub/piuliţă în
diagonală. Cuplul de strângere
este: 172 Nm (tracţiune integrală),
235 Nm (tracţiune spate cu roţi
spate duble), 264 Nm (tracţiune
spate cu roţi spate unice).
9. Reaşezaţi capacul roţii. Tracţiune spate, cu roţi spate
duble: Montaţi prelungitorul
supapei anvelopei la roata
interioară spate, montând la loc
capacul roţii.
Notă
Dacă este cazul, montaţi şuruburi
antifurt lângă ventilul anvelopei
(altfel nu veţi mai putea monta la loc capacul de roată).
10. Depozitaţi roata înlocuită 3 221 şi
sculele autovehiculului 3 208.
11. Balansaţi roata nouă a autovehiculului. Verificaţi în cel
mai scurt timp posibil presiunea înanvelopa instalată 3 257 şi cuplul
de strângere a şuruburilor/
piuliţelor.
Solicitaţi înlocuirea sau repararea
anvelopei defecte.
Roata de rezervă Unele autovehicule sunt echipate cu
un set pentru depanarea anvelopelor
în loc de roată de rezervă 3 215.
Dacă montaţi o roată de rezervă
diferită de celelalte roţi, această roată
ar putea fi clasificată ca roată de
rezervă de uz temporar, căreia i se
aplică limitele de viteză
corespunzătoare, chiar dacă nicio
etichetă nu indică aceasta. Solicitaţi
asistenţă din partea unui atelier
pentru a verifica limita de viteză
aplicabilă.Atenţie
Utilizarea unei roţi de rezervă mai
mici decât celelalte roţi sau
împreună cu anvelopele de iarnă
poate afecta manevrabilitatea.
Înlocuiţi cât mai curând posibil
anvelopa defectă.
Roata de rezervă se păstrează sub
suportul şasiului şi se fixează cu un
cablu care se strânge folosind cheia
de roţi şi adaptoare (în funcţie de
autovehicul).
În cazul unui autovehiculul
supraîncărcat şi cu o roată
dezumflată, pentru a avea acces la
roata de rezervă s-ar putea să fie
necesară ridicarea pe cric a
autovehiculului.

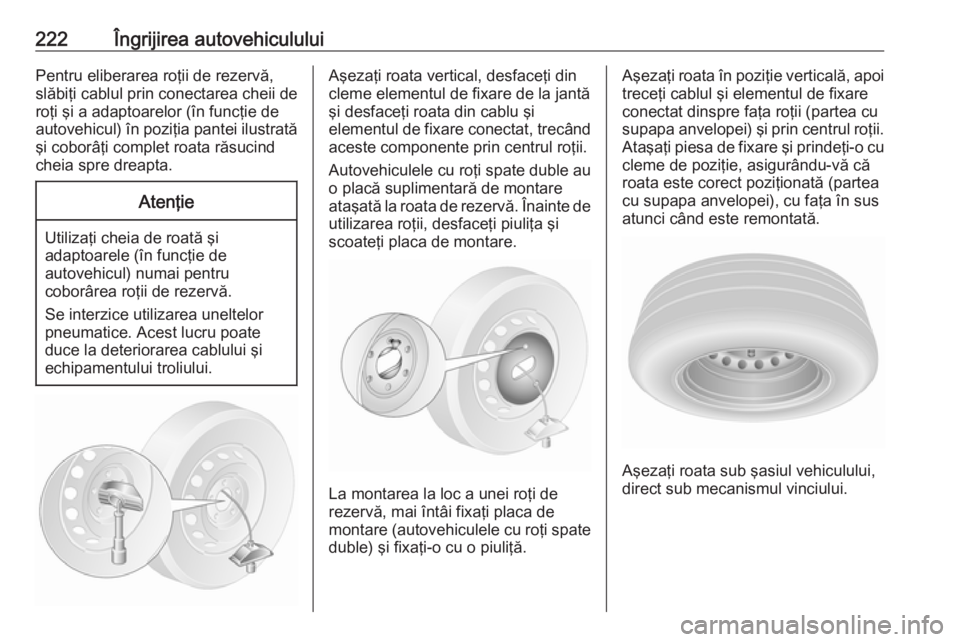

222Îngrijirea autovehicululuiPentru eliberarea roţii de rezervă,
slăbiţi cablul prin conectarea cheii de
roţi şi a adaptoarelor (în funcţie de
autovehicul) în poziţia pantei ilustrată şi coborâţi complet roata răsucind
cheia spre dreapta.Atenţie
Utilizaţi cheia de roată şi
adaptoarele (în funcţie de
autovehicul) numai pentru
coborârea roţii de rezervă.
Se interzice utilizarea uneltelor
pneumatice. Acest lucru poate
duce la deteriorarea cablului şi
echipamentului troliului.
Aşezaţi roata vertical, desfaceţi din cleme elementul de fixare de la jantă
şi desfaceţi roata din cablu şi
elementul de fixare conectat, trecând aceste componente prin centrul roţii.
Autovehiculele cu roţi spate duble au
o placă suplimentară de montare
ataşată la roata de rezervă. Înainte de
utilizarea roţii, desfaceţi piuliţa şi
scoateţi placa de montare.
La montarea la loc a unei roţi de
rezervă, mai întâi fixaţi placa de
montare (autovehiculele cu roţi spate
duble) şi fixaţi-o cu o piuliţă.
Aşezaţi roata în poziţie verticală, apoi treceţi cablul şi elementul de fixare
conectat dinspre faţa roţii (partea cu
supapa anvelopei) şi prin centrul roţii.
Ataşaţi piesa de fixare şi prindeţi-o cu cleme de poziţie, asigurându-vă că
roata este corect poziţionată (partea cu supapa anvelopei), cu faţa în sus
atunci când este remontată.
Aşezaţi roata sub şasiul vehiculului,
direct sub mecanismul vinciului.
