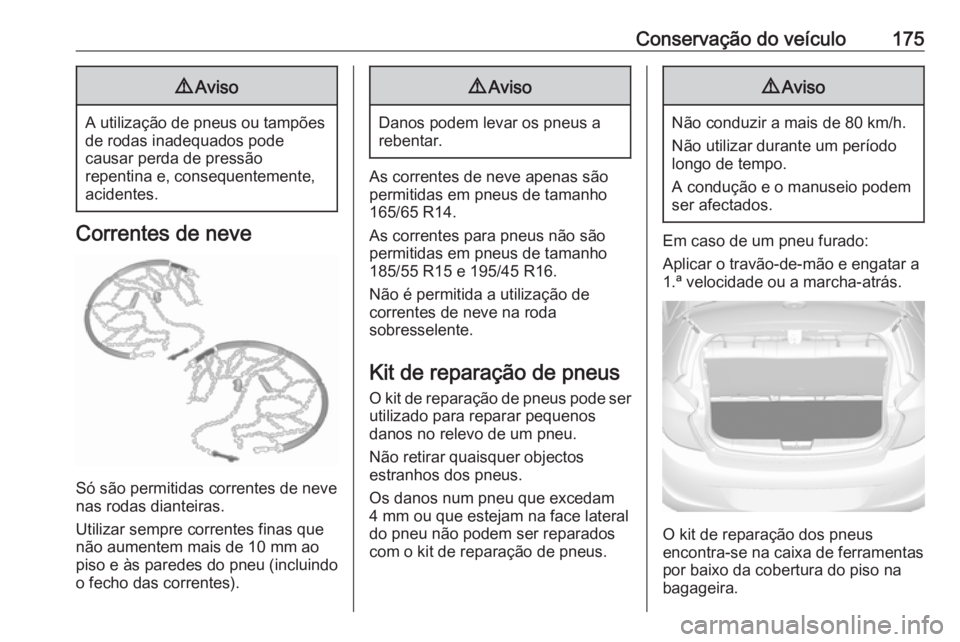

Conservação do veículo1759Aviso
A utilização de pneus ou tampões
de rodas inadequados pode
causar perda de pressão
repentina e, consequentemente,
acidentes.
Correntes de neve
Só são permitidas correntes de neve
nas rodas dianteiras.
Utilizar sempre correntes finas que
não aumentem mais de 10 mm ao
piso e às paredes do pneu (incluindo
o fecho das correntes).
9 Aviso
Danos podem levar os pneus a
rebentar.
As correntes de neve apenas são
permitidas em pneus de tamanho
165/65 R14.
As correntes para pneus não são
permitidas em pneus de tamanho
185/55 R15 e 195/45 R16.
Não é permitida a utilização de
correntes de neve na roda
sobresselente.
Kit de reparação de pneus
O kit de reparação de pneus pode ser utilizado para reparar pequenos
danos no relevo de um pneu.
Não retirar quaisquer objectos
estranhos dos pneus.
Os danos num pneu que excedam 4 mm ou que estejam na face lateral
do pneu não podem ser reparados
com o kit de reparação de pneus.
9 Aviso
Não conduzir a mais de 80 km/h.
Não utilizar durante um período
longo de tempo.
A condução e o manuseio podem
ser afectados.
Em caso de um pneu furado:
Aplicar o travão-de-mão e engatar a
1.ª velocidade ou a marcha-atrás.
O kit de reparação dos pneus
encontra-se na caixa de ferramentas
por baixo da cobertura do piso na
bagageira.

176Conservação do veículo1. Abrir a cobertura do piso.
2. Retirar o compressor e a garrafado vedante.
3. Remover o cabo de ligaçãoelétrica e o tubo de ar flexível dos
compartimentos de arrumação
situados parte inferior do
compressor.
4. Aparafusar o tubo flexível do compressor na ligação na botija
do vedante.
5. Encaixar a botija do vedante no retentor do compressor.
Colocar o compressor perto do
pneu de maneira que a botija do
vedante fique na vertical.
6. Desapertar a tampa da válvula do
pneu em questão.
7. Aparafusar o tubo flexível na válvula do pneu.
8. O interruptor no compressor tem de estar na posição J.
9. Ligar a ficha do compressor na saída de alimentação ou do
isqueiro.
Para não descarregar a bateria,
recomendamos que se ligue o
motor.

Conservação do veículo177
Colocar o interruptor de balancim
do compressor na posição I. O
pneu é cheio com vedante.
10. O manómetro da pressão do compressor indica por brevesinstantes até 6 bar enquanto a
garrafa de selante está a esvaziar
(cerca de 30 segundos). Depois a pressão começa a baixar.
11. O vedante é todo bombeado para
dentro do pneu. Depois o pneu é insuflado.
12. A pressão do pneu recomendada deve ser atingida dentro de 10
minutos. Pressão dos pneus
3 204. Quando obtiver a pressão
correcta, desligar o compressor.Se a pressão de pneu
recomendada não for atingida no
espaço de 10 minutos, retirar o kit de reparação de pneus. Deslocar
o veículo de forma a que o pneu
dê uma volta completa. Voltar a
fixar o kit de reparação de pneus
e continuar o procedimento de
enchimento durante 10 minutos.
Se continuar a não atingir a
pressão do pneu prescrita, o pneu está demasiado danificado.
Recorrer à ajuda de uma oficina.
Retirar do pneu a pressão em
excesso accionando o botão
acima do indicador de pressão.
Não utilizar o compressor durante mais de 10 minutos.
13. Retirar o kit de reparação de pneus. Empurrar o trinco no
suporte para retirar a garrafa de
vedante do suporte. Enroscar o
tubo de insuflação do pneu na
ligação livre da garrafa de
vedante. Isso evita que haja fuga
de vedante. Guardar o kit de
reparação dos pneus na
bagageira.
14. Retirar qualquer excesso de vedante com um pano.
15. Retirar da garrafa de vedante a etiqueta que indica a velocidade
máxima permitida e colocá-la
dentro do campo de visão do
condutor.
16. Prosseguir viagem imediatamente para que o
vedante se distribua pelo pneu
uniformemente. Depois de
conduzir aproximadamente
10 km (mas não mais de 10
minutos), parar e verificar a
pressão dos pneus. Apertar o
tubo do ar do compressor
directamente na válvula do pneu
e no compressor ao fazer isso.

178Conservação do veículo
Se a pressão do pneu for superior
a 1,3 bar, corrigir para o valor
correcto. Repetir o procedimento
até deixar de haver perda de
pressão.
Se a pressão do pneu baixar para menos de 1,3 bar, não se deve
conduzir o veículo. Recorrer à
ajuda de uma oficina.
17. Guardar o kit de reparação dos pneus na bagageira.
Recolocar a cobertura do piso.
Cobertura do piso na bagageira
3 58.
Advertência
As características de condução
proporcionadas pelo pneu reparado
são muito afectadas, pelo que o
pneu deve ser substituído.
Se se ouvir um ruído anormal ou se
o compressor ficar quente, desligar
o compressor durante pelo menos 30 minutos.
A válvula de segurança incorporada abre a uma pressão de 7 bar.
Anotar a data de validade do kit.
Após essa data a capacidade
vedante deixa de ter garantia.
Prestar atenção à informação de
armazenamento constante da
garrafa de vedante.
Substituir a garrafa de vedante
utilizada. Eliminar a garrafa
conforme indicado na legislação
aplicável.
O compressor e o vedante podem
ser utilizados a partir de -30 °C
aproximadamente.
Os adaptadores fornecidos podem
ser utilizados para encher outros
itens, por exemplo, bolas de futebol,
colchões de ar, barcos insufláveis,etc. Os mesmos encontram-se no
lado inferior do compressor. Para
retirar, aparafusar no compressor o
tubo flexível e retirar o adaptador.
Substituição de roda Alguns veículos são equipados com
um kit de reparação de pneus em vez
de possuírem uma roda
sobresselente.
Proceder aos seguintes preparativos
e respeitar a informação a seguir:
● Estacionar o veículo numa superfície nivelada, firme e não
derrapante. As rodas dianteiras
devem estar em posição de
condução em linha recta.
● Aplicar o travão-de-mão e engatar a 1.ª velocidade ou a
marcha-atrás.
● Nunca mudar mais do que uma roda ao mesmo tempo.
● Só utilizar o macaco para mudar pneus no caso de furos, e não
para mudança de pneus sazonal
(pneus de Inverno/Verão).
● O macaco não necessita de manutenção.

Conservação do veículo179●Se a superfície em que o veículo
se encontrar for mole, colocar
uma placa sólida (com 1 cm de
espessura, no máximo) por baixo do macaco.
● Retirar os objectos pesados do veículo antes de levantá-lo com
o macaco.
● Não deverão estar nem pessoas nem animais dentro do veículoquando este for levantado com o
macaco.
● Nunca passar por baixo de um veículo apoiado num macaco.
● Não colocar o veículo a trabalhar
quando elevado com um
macaco.
● Limpar as porcas da roda e a rosca com um pano limpo antes
de montar a roda.9 Aviso
Não lubrificar o perno roscado da
roda, porca de roda e cone da
porca de roda.
1. Jantes de aço:
Retirar o tampão da roda.
Jantes de liga leve com tampas
dos parafusos
Desencaixar as tampas dos
parafusos das rodas com uma
chave de parafusos e retirar. Para
proteger a roda, colocar um pano
macio entre a chave de parafusos
e a jante de liga.
Jantes de liga leve com tampa
central
Inserir o extrator na ranhura
aberta da tampa central e retirar a
tampa da roda. Ferramentas do
veículo 3 167.2. Montar a chave de rodas
certificando-se de que fica bem
colocada e desaparafusar cada
parafuso meia volta.
As rodas poderão estar
protegidas por parafusos de
bloqueio das rodas. Para aliviar
estes parafusos específicos,
primeiro encaixar o adaptador
dos parafusos de bloqueio das
rodas na cabeça do parafuso
antes de instalar a chave de
rodas. O adaptador encontra-se
no porta-luvas.

180Conservação do veículo3. Certificar-se que o macaco estácorrectamente posicionado sob o
ponto correcto de elevação do
veículo.
4. Regular o macaco para a altura necessária. Posicioná-lo
imediatamente por baixo do ponto de elevação de maneira que não
possa escorregar.
Colocar a manivela do macaco e
com o macaco bem alinhado
rodar a manivela até a roda ficar
afastada do solo.
5. Desapertar os parafusos das rodas.
6. Substituir a roda.
7. Apertar os parafusos da roda.
8. Baixar o veículo.
9. Colocar a chave de rodas assegurando que fica bem
colocada e apertar cada parafuso em sequência cruzada. Apertar
ao binário de 140 Nm.
10. Antes de colocar, alinhar o orifício
da válvula no tampão da jante de
aço com a válvula do pneu.
Instalar as tampas dos parafusos
da jante ou a tampa central na
jante de liga leve.
11. Guardar e prender a roda substituída, as ferramentas do
veículo 3 167 o adaptador dos
parafusos de bloqueio das rodas
3 54.
12. Verificar a pressão do pneu montado e o binário de aperto dosparafusos da roda assim que
possível.
Substituir ou reparar o pneu
danificado o mais depressa possível.Posição de elevação para
plataforma de elevação
Posição do braço traseiro da
plataforma de elevação, localizada
centralmente, sob a reentrância da
embaladeira.

Conservação do veículo181
Posição do braço dianteiro da
plataforma de elevação na
substrutura.
Roda sobresselente Alguns veículos são equipados com
um kit de reparação de pneus em vez
de possuírem uma roda
sobresselente.
Se for montada uma roda
sobresselente que seja diferente das
outras rodas, esta roda poderá ser
classificada como roda
sobresselente temporária e aplicar-
-se os limites de velocidade
correspondentes, apesar de
nenhuma etiqueta o indicar. Procurar
a assistência de uma oficina para
verificar o limite de velocidade
aplicável.
A roda sobresselente tem uma jante
em aço.Atenção
A utilização de uma roda
sobresselente mais pequena do
que as outras ou com pneus de
Inverno pode afectar a condução.
Substituir o pneu danificado o
mais depressa possível.
A roda sobresselente está na
bagageira debaixo do tapete do chão. Está fixa na cavidade com um
parafuso de borboleta.
A cavidade da roda sobresselente
não está concebida para todos os
tamanhos de pneus autorizados. Se
depois de mudar as rodas, uma roda
maior do que a roda sobresselente
tiver de ser guardada na cavidade da
roda sobresselente, a cobertura do
chão pode ser colocada sobre a roda
saliente.
Roda sobresselente temporáriaAtenção
A utilização de uma roda
sobresselente temporária pode
afectar a condução. Substituir ou
reparar o pneu danificado o mais
depressa possível.
Montar só uma roda sobresselente temporária. Não conduzir a mais de
80 km/h. Fazer as curvas devagar.
Não utilizar durante muito tempo.

182Conservação do veículoSe furar um pneu na parte de trás do
veículo enquanto reboca outro
veículo, montar a roda sobresselente temporária na frente e um pneu
normal na traseira.
Correntes para pneus 3 175.
Arrumar na bagageira uma roda
danificada substituída utilizando
uma cinta
Usar a cinta existente na caixa deferramentas. Ferramentas do veículo
3 167.
1. Retirar a cobertura da bagageira e levantar o piso da bagageira.
Posicionar a caixa de ferramentas e a roda danificada para ficarem
de pé no espaço da caixa de
ferramentas.
2. Puxar para cima o botão de desengate no topo do banco
traseiro e mover o encosto do
banco para a frente.
3. Colocar a alça da extremidade da
cinta da caixa de ferramentas
através do engate traseiro do
banco.
4. Passar a extremidade com gancho da cinta através da laçadae puxá-la até que a cinta esteja
bem presa no olhal do encosto do banco.5. Puxar os encostos dos bancos para trás.
6. Engatar o gancho no engate da porta da bagageira.
7. Apertar a cinta e fixá-la com a fivela.
9 Aviso
Arrumar um macaco, uma roda ou
outro equipamento na bagageira
pode provocar ferimentos se não
estiverem correctamente fixos.
