Conservação do veículo151Atenção
Não pressionar o capô contra o
engate para evitar amolgá-lo.
Óleo de motor
Verificar manualmente o nível do óleo de motor regularmente para evitar
danos no motor.
Certificar-se que é utilizado óleo com
a especificação correcta. Líquidos e
lubrificantes recomendados 3 191.
O consumo máximo de óleo de motor
é de 0,6 l por 1000 km.
Verificar com o veículo numa
superfície nivelada. O motor deve estar à temperatura de
funcionamento e desligado há pelo
menos 5 minutos.
Puxar a vareta para fora. Limpá-la,
inseri-la até ao batente da pega,
puxar para fora e ver qual o nível do
óleo do motor.
Inserir a vareta até ao batente da
pega e dar meia volta.
Quando o nível do óleo do motor for
inferior à marca MIN, atestar com
óleo de motor.
Recomendamos a utilização do
mesmo tipo de óleo do motor que foi utilizado na última mudança.
O nível do óleo de motor não deve
exceder a marca MAX na vareta.Atenção
Óleo de motor em excesso deverá
ser drenado ou retirado por
sucção.
Capacidades 3 203.
Colocar o tampão e apertar.
Líquido de arrefecimento domotor
O líquido de arrefecimento protege
de congelamento até
aproximadamente -28 ºC. Em países
nórdicos, com clima muito frio, o
líquido de arrefecimento atestado de
fábrica protege de congelamento até
aproximadamente -37 ºC.

152Conservação do veículoAtenção
Utilizar apenas anticongelante
aprovado.
Líquido de arrefecimento e
anticongelante 3 191.
Nível do líquido de arrefecimento
Atenção
Um nível demasiado baixo do
líquido de arrefecimento poderá
causar danos no motor.
Se o sistema de arrefecimento estiver
frio, o nível do líquido de
arrefecimento deve estar acima da
marca de enchimento. Atestar se o
nível estiver baixo.9 Aviso
Deixar o motor arrefecer antes de
abrir a tampa. Abrir a tampa com cuidado e deixar a pressão sair
devagar.
Para atestar, utilizar uma mistura 1:1
de concentrado de líquido de
arrefecimento libertado misturado
com água da torneira limpa. Caso
não tenha líquido de arrefecimento
disponível, utilizar água da torneira
limpa. Colocar o tampão e apertar.
Mandar verificar a concentração de líquido de arrefecimento e a causa da perda de líquido de arrefecimento
numa oficina.
Líquido limpa-vidros
Encher com água limpa misturada
com uma quantidade adequada de
líquido lava-pára-brisas aprovado
que contenha anticongelante.
Atenção
Apenas líquido lava-vidros com
uma concentração de
anticongelante suficiente dá
protecção em temperaturas
baixas ou uma baixa súbita de
temperatura.
Líquido limpa-vidros 3 191.

Conservação do veículo153Travões
No caso de uma espessura mínima dos calços dos travões, ouvir-se-á um
silvo durante a travagem.
Pode-se continuar a conduzir nessa
situação mas deve substituir-se os
calços dos travões o mais depressa
possível.
Depois de montar calços novos, não
travar a fundo desnecessariamente
nas primeiras viagens.
Líquido dos travões9 Aviso
O líquido dos travões é venenoso
e corrosivo. Evitar o contacto com olhos, pele, tecidos e superfícies
pintadas.
O nível do líquido dos travões deve
situar-se entre as marcas MIN e
MAX .
Se o nível do líquido estiver abaixo de MIN , procurar assistência numa
oficina.
Líquido dos travões e da embraiagem 3 191.
Bateria do veículo
A bateria do veículo não precisa de
manutenção, desde que o perfil de
condução permita carga suficiente
para a bateria. Deslocações curtas e
arranques frequentes do motor
podem descarregar a bateria do
veículo. Evitar a utilização de
consumidores de energia
desnecessários.
As baterias não devem ser
eliminadas junto com os resíduos
domésticos. Devem ser colocadas
em pontos de recolha para
reciclagem apropriados (i.e. pilhões).
Deixar o veículo parado durante mais
de 4 semanas pode provocar a
descarga da bateria do veículo.
Desligar o grampo do terminal
negativo da bateria do veículo.
Assegurar que a ignição está
desligada antes de ligar ou desligar a bateria do veículo.
Protecção contra descarga da bateria 3 104.

154Conservação do veículoDesligar a bateriaSe for necessário desligar a bateria
do veículo (por exemplo, para realizar
trabalhos de manutenção), a sirene
do alarme deve ser desativada do
seguinte modo: Ligar e desligar a
ignição e, depois, desligar a bateria
do veículo dentro de 15 segundos.
Substituir a bateria do veículo Advertência
Qualquer incumprimento das
instruções indicadas nesta secção
poderá levar à desactivação
temporária do sistema Start/Stop.
Quando a bateria do veículo está a ser substituída, certificar-se de que
não existem orifícios de ventilação
abertos nas proximidades do terminal
positivo. Se um orifício de ventilação
estiver aberto nesta área, deve ser
fechado com um tampão falso, e a
ventilação na proximidade do
terminal negativo deve ser aberta.
Em veículos com uma bateria AGM
(tapete de vidro absorvente), garantir que a mesma é substituída por outra
bateria AGM.Recomendamos a utilização de uma bateria Opel original.
Advertência
A utilização de uma bateria do
veículo AGM diferente da bateria de
veículo Opel original poderá resultar num desempenho inferior.
Recomendamos que substitua a
bateria do veículo numa oficina.
Carregar a bateria do veículo9 Aviso
Nos veículos com sistema Start/
Stop, certificar-se de que o
potencial de carga não excede os
14,6 volts quando é utilizado um
carregador de baterias. Caso
contrário, a bateria poderá sofrer
danos.
Auxílio de arranque 3 183.
Sistema Start/Stop 3 118.
Etiqueta de aviso
Significado dos símbolos:
● Sem faíscas, chamas vivas ou fumo.
● Proteger sempre os olhos. Os gases explosivos podem causar
cegueira ou ferimentos.
● Mantenha a bateria do veículo fora do alcance das crianças.
● A bateria do veículo contém ácido sulfúrico que pode
provocar cegueira ou lesões por
queimaduras graves.

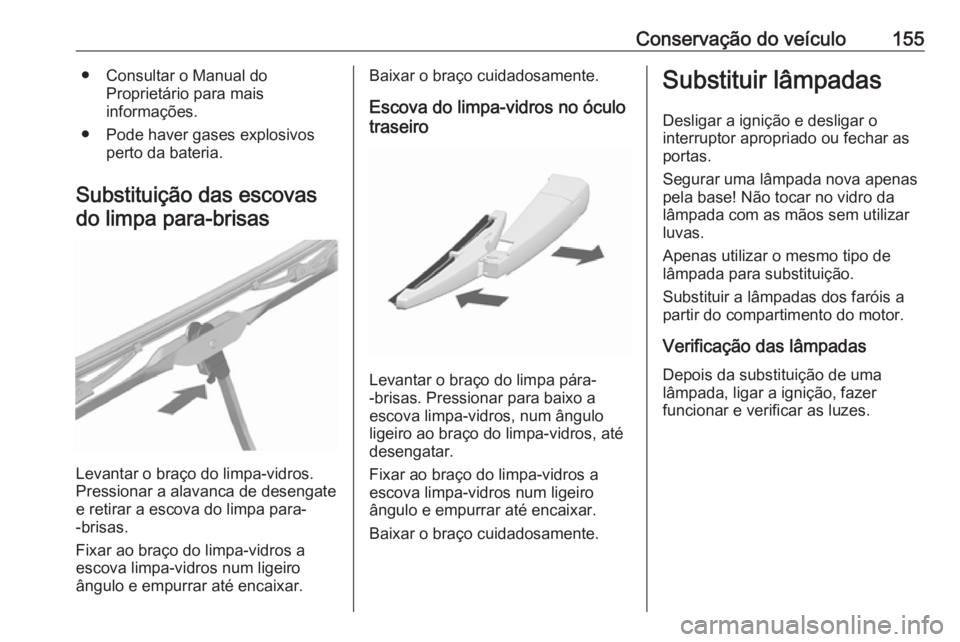

Conservação do veículo155● Consultar o Manual doProprietário para mais
informações.
● Pode haver gases explosivos perto da bateria.
Substituição das escovas
do limpa para-brisas
Levantar o braço do limpa-vidros.
Pressionar a alavanca de desengate
e retirar a escova do limpa para-
-brisas.
Fixar ao braço do limpa-vidros a
escova limpa-vidros num ligeiro
ângulo e empurrar até encaixar.
Baixar o braço cuidadosamente.
Escova do limpa-vidros no óculo
traseiro
Levantar o braço do limpa pára-
-brisas. Pressionar para baixo a
escova limpa-vidros, num ângulo
ligeiro ao braço do limpa-vidros, até
desengatar.
Fixar ao braço do limpa-vidros a
escova limpa-vidros num ligeiro
ângulo e empurrar até encaixar.
Baixar o braço cuidadosamente.
Substituir lâmpadas
Desligar a ignição e desligar o
interruptor apropriado ou fechar as
portas.
Segurar uma lâmpada nova apenas
pela base! Não tocar no vidro da
lâmpada com as mãos sem utilizar
luvas.
Apenas utilizar o mesmo tipo de
lâmpada para substituição.
Substituir a lâmpadas dos faróis a
partir do compartimento do motor.
Verificação das lâmpadas Depois da substituição de uma
lâmpada, ligar a ignição, fazer
funcionar e verificar as luzes.

156Conservação do veículoFaróis de halogéneoLuzes dos médios e dos máximos
1. No lado esquerdo do veículo, rodar e extrair o tubo de
enchimento do depósito de líquido limpa-vidros.
2. Remover a tampa da caixa de fusíveis (apenas lado esquerdo
do veículo).
3. Pressionar ambos os clipes em simultâneo e separar o conector
da lâmpada.
4. Retirar a cobertura de protecção.

Conservação do veículo1575. Premir a mola de aperto edesengatar.
6. Remover a lâmpada do alojamento do reflector.
7. Quando se aplica uma nova lâmpada, engatar as patilhas nas
reentrâncias no reflector.
8. Encaixar o grampo de mola.
9. Colocar a tampa de protecção dos máximos na devida posição efechar.
10. Certificar-se de que a tampa protetora é colocada
corretamente para evitar fugas de
água e fortes condensações.
Luzes laterais/Luzes de
condução diurna
1. Remover a tampa da caixa de fusíveis (apenas lado esquerdo
do veículo).
2. Rodar o casquilho da lâmpada para a esquerda e removê-la.
3.Separa a lâmpada do casquilho e
substituí-la.
4. Inserir o casquilho da lâmpada no
reflector e rodar para a direita.
Luzes laterais/luzes de condução
diurna com LEDs
As luzes laterais e as luzes de
condução diurna foram concebidas
como LEDs e não podem ser
substituídas. Consultar uma oficina
no caso de um LED defeituoso.

158Conservação do veículoFaróis de nevoeiro
1.Inclinar a roda e remover as duas
porcas de pressão no lado de fora do forro da cava da roda.
2. Desligar o conector elétrico do casquilho da lâmpada.
3. Remover o conjunto da lâmpada para a esquerda e puxá-lo para
fora.
4. Inserir o novo conjunto da lâmpada diretamente no farol e
rodá-lo para a direita.
5. Volte a ligar o conector eléctrico.
Indicadores de mudança de
direção dianteiros
1. Rodar o casquilho da lâmpada para a esquerda e removê-la.
2.Rodar a lâmpada para a esquerda
e retirá-la do casquilho.
3. Substituir a lâmpada.
4. Inserir o casquilho no reflector e rodar para a direita.
