2017.5 OPEL INSIGNIA BREAK Manuel d'utilisation (in French)

Soins du véhicule271Pour les pneus homologués pour
votre véhicule, consulter le certificat
de conformité CEE fourni avec votre
véhicule et les autres documents
d'enregistrement nationaux.
Le conducteur est responsable du
bon réglage de la pression des
pneus.9 Attention
Un gonflage insuffisant peut
provoquer un échauffement consi‐ dérable du pneu ainsi que des
dommages internes entraînant le
décollement de la bande de roule‐ ment et même l'éclatement du
pneu à grande vitesse.
9 Attention
En cas de pneus spécifiques, la
pression des pneus recomman‐
dée indiquée sur le tableau de
pression des pneus peut dépasser
la pression des pneus maximale
indiquée sur le pneu. Ne jamais
dépasser la pression des pneus
indiquée sur le pneu.
Après avoir réglé la pression des
pneus, sélectionner le réglage de charge des pneus correspondant sur
la page Charge des pneus au centre
d'informations du conducteur, 3 107.
Importance de la température
La pression des pneus dépend de la
température du pneu. Pendant la
conduite, la pression et la tempéra‐
ture des pneus augmentent. Les
valeurs de pression des pneus
données sur l'étiquette d'informations et dans le tableau de pression des
pneus sont valables pour les pneus à
froid, c'est-à-dire à 20 °C.
La pression augmente de près de
10 kPa pour une augmentation de
température de 10 °C. Cet élément
doit être pris en compte lors de la véri‐
fication de pneus chauds.
La valeur de la pression de gonflage
affichée sur le centre d'informations
du conducteur indique la pression
réelle des pneus. Un pneu refroidi
indiquera une valeur réduite, ce qui
ne doit pas nécessairement être inter‐ prété comme le signe d'une fuite d'air.
Système de surveillance de la pression des pneus
Le système de surveillance de la
pression des pneus surveille la pres‐
sion des quatre pneus une fois par
minute quand la vitesse du véhicule
dépasse une certaine limite.Avertissement
Le système de surveillance de la
pression des pneus se contente
d'avertir au sujet de l'état de pres‐ sion des pneus et ne remplace pas l'entretien régulier des pneus par
le conducteur.
Toutes les roues doivent être équi‐
pées de capteur de pression et les
pneus doivent être gonflés à la pres‐
sion prescrite.

272Soins du véhiculeRemarque
Dans les pays où le système de surveillance de la pression des
pneus constitue une obligation
légale, l'utilisation de roues sans
capteurs de pression invalide l'ho‐
mologation d'usage du type de
véhicule.
Sélectionner la page Surveillance de
la pression des pneus sous le menu
Info , au centre d'informations du
conducteur 3 107.L'état du système et des avertisse‐
ments de pression sont signalés par
un message indiquant le pneu corres‐ pondant dans le centre d'informations
du conducteur.
Le système prend en compte la
température des pneus et le réglage
de charge des pneus pour les aver‐ tissements.
Pour le réglage de la charge des
pneus, voir plus loin dans le présent
chapitre.
Importance de la température 3 270.
En cas de pression des pneus basse
détectée, cet état est indiqué par le
témoin w 3 104.
Si le symbole w s'allume, arrêter dès
que possible et gonfler les pneus
selon la recommandation 3 308.
S'assurer que l'état de la charge du
véhicule correspond à la pression des pneus sélectionnée. Pour l'état de la
charge du véhicule, voir plus loin
dans le présent chapitre.
Après avoir procédé au gonflage,
certains types de conduite peuvent
nécessiter la mise à jour des valeurs
de pression des pneus sur le centre
d'informations du conducteur.
Pendant ce temps, il se peut que w
reste allumé.
Si w s'allume à des températures plus
basses et s'éteint après quelques
instants de conduite, ceci peut indi‐
quer que la pression des pneus est
proche de la limite de basse pression.
Vérifier la pression des pneus.
Messages du véhicule 3 120.
Monter uniquement des roues dotées
de capteurs de pression ; dans le cas contraire, la pression des pneus n'est
pas affichée et le témoin w est allumé
en continu.
Une roue de secours ou une roue de
dépannage temporaire n'est pas
équipée d'un capteur de pression. Le

Soins du véhicule273système de surveillance de la pres‐
sion des pneus n'est pas opérationnel
avec ces roues. Le témoin w s'al‐
lume. Le système reste opérationnel pour les trois autres roues.
L'utilisation de kits de réparation de
pneu du type liquide disponibles dans
le commerce peut entraver le fonc‐
tionnement du système. Des kits de
réparation approuvés par l'usine
peuvent être utilisés.
Le fonctionnement de dispositifs élec‐
troniques ou la proximité d'installa‐
tions utilisant des fréquences d'ondes
identiques peuvent perturber le
système de surveillance de la pres‐ sion des pneus.
À chaque remplacement des pneus les capteurs du système de surveil‐
lance de la pression des pneus
doivent être démontés et faire l'objet
d'un entretien. Pour le capteur vissé,
remplacer la pièce intérieure de valve et le joint d'étanchéité. Pour le
capteur clipsé, remplacer l'ensemble
du corps de valve.
Utiliser uniquement des capuchons
de valve en plastique pour protéger
les valves de tout dommage.Avertissement
Ne pas utiliser de capuchons de
valve métalliques, qui s'oxydent et abîment les valves.
État de charge du véhicule
Régler la pression des pneus en fonc‐ tion de l'état de la charge conformé‐
ment aux informations de l'étiquette
des pneus ou du tableau de pression
des pneus 3 308, puis sélectionner
le réglage correspondant dans la
page Charge des pneus sous le menu
Réglages du centre d'informations du
conducteur 3 107. Ce réglage déter‐
mine les pressions de référence pour
les avertissements de pression des
pneus.
En fonction de l'affichage, le menu
Charge des pneus s'affiche unique‐
ment si le véhicule est à l'arrêt et que
le frein de stationnement est serré.
Sur les véhicules dotés d'une boîte
automatique le levier sélecteur doit
être en position P.
Sélectionner :
● Léger pour une pression de
confort jusqu'à 3 personnes.
● Eco pour une pression Eco
jusqu'à 3 personnes.
● Max pour une pleine charge.
Fonction d'auto-apprentissage Après avoir changé les roues ou la
position des pneus, le véhicule doit
être à l'arrêt pendant environ
20 minutes, pour que le système
puisse recalculer. Le processus de
réapprentissage suivant peut prendre jusqu'à 10 minutes de conduite à une
vitesse comprise entre 40 km/h et

274Soins du véhicule100 km/h. Éviter de conduire au-delà
ou en deçà de ces vitesses sur une
longue période. Si possible, conduire sur une route de campagne ou uneroute similaire permettant une
conduite continue. Durant le proces‐
sus de réapprentissage, $ peut être
affiché ou les valeurs de pression
peuvent défiler dans le centre d'infor‐ mations du conducteur.
Si des problèmes surviennent durant
le processus de réapprentissage, un
message d'erreur s'affichera dans le
centre d'informations du conducteur.
w clignotera pendant 60 secondes,
puis restera allumé en continu.
Si cela arrive, relancer le processus d'apprentissage. Garder le véhicule à
l'arrêt pendant environ 20 minutes,
puis recommencer à conduire
pendant 10 minutes comme indiqué
ci-dessus.

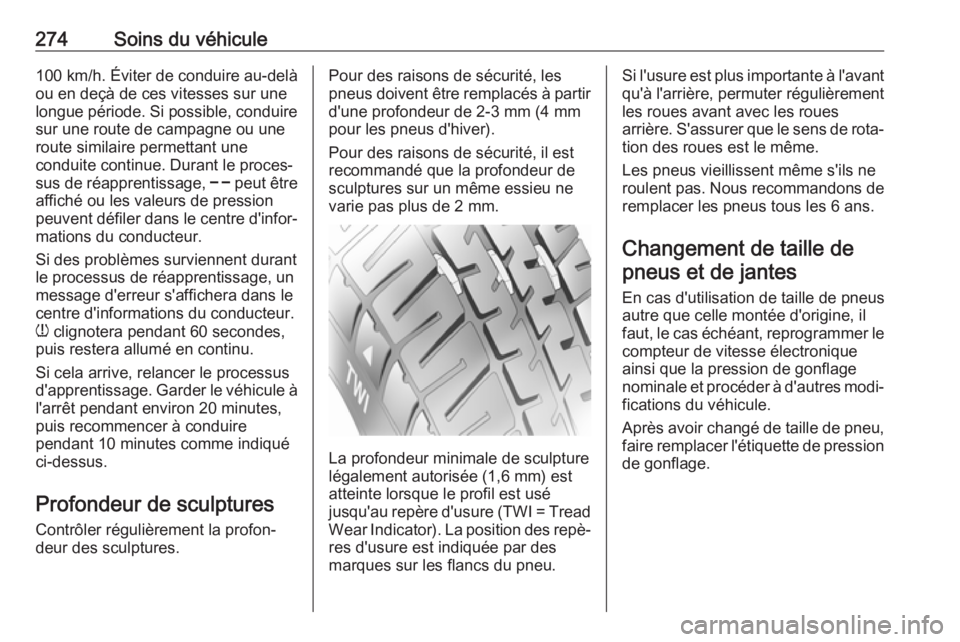

Profondeur de sculptures
Contrôler régulièrement la profon‐
deur des sculptures.Pour des raisons de sécurité, les
pneus doivent être remplacés à partir d'une profondeur de 2-3 mm (4 mmpour les pneus d'hiver).
Pour des raisons de sécurité, il est
recommandé que la profondeur de
sculptures sur un même essieu ne
varie pas plus de 2 mm.
La profondeur minimale de sculpture
légalement autorisée (1,6 mm) est
atteinte lorsque le profil est usé
jusqu'au repère d'usure (TWI = Tread
Wear Indicator). La position des repè‐ res d'usure est indiquée par des
marques sur les flancs du pneu.
Si l'usure est plus importante à l'avant
qu'à l'arrière, permuter régulièrement
les roues avant avec les roues
arrière. S'assurer que le sens de rota‐ tion des roues est le même.
Les pneus vieillissent même s'ils ne
roulent pas. Nous recommandons de
remplacer les pneus tous les 6 ans.
Changement de taille de
pneus et de jantes
En cas d'utilisation de taille de pneus
autre que celle montée d'origine, il
faut, le cas échéant, reprogrammer le compteur de vitesse électronique
ainsi que la pression de gonflage
nominale et procéder à d'autres modi‐
fications du véhicule.
Après avoir changé de taille de pneu,
faire remplacer l'étiquette de pression
de gonflage.

Soins du véhicule2759Attention
L'utilisation de pneus ou de jantes
non adaptés peut donner lieu à des accidents et entraîner la perte de l'homologation d'usage du
véhicule.
Enjoliveurs
Utiliser des enjoliveurs et des pneus
homologués en usine pour le véhicule
correspondant afin de répondre à
toutes les exigences concernant
chaque combinaison roue et pneu.
Si des enjoliveurs ou des pneus non
homologués en usine sont utilisés,
les pneus ne peuvent pas présenter
de bourrelet de protection de jante.
Les enjoliveurs ne doivent pas entra‐
ver le refroidissement des freins.
9 Attention
Des pneus ou des enjoliveurs non
adéquats peuvent conduire à un
dégonflage soudain des pneus et
donc à des accidents.
Véhicules avec roues en acier : Si des écrous de blocage de roue sont utili‐
sés, ne pas poser d'enjoliveurs.
Chaînes à neige
Des chaînes à neige ne sont autori‐
sées que sur les roues avant.
Utiliser des chaînes à neige à mail‐
lons fins qui ne dépassent pas la
bande de roulement et les flancs
intérieurs des pneus de plus de
10 mm, fermoir de chaîne compris.
9 Attention
Un pneu endommagé est un pneu
qui peut éclater.
Les chaînes à neige ne sont autori‐
sées que sur les pneus de taille
215/60 R16, 215/55 R17,
225/55 R17 M+S et 235/45 R18.
Roue de dépannage temporaire
L'utilisation de chaînes à neige sur la
roue de dépannage n'est pas autori‐
sée.
Kit de réparation des pneus
De petits dégâts sur la bande de
roulement peuvent être réparés avec
le kit de réparation de pneus.
Ne pas enlever les corps étrangers du
pneu.
Les dégâts au pneu d'une taille supé‐
rieure à 4 mm ou se situant dans le
flanc du pneu ne peuvent pas être
réparés à l'aide du kit de réparation
des pneus.

276Soins du véhicule9Attention
Ne pas dépasser 80 km/h.
Ne pas utiliser pendant une
longue période.
Cela risque d'affecter la direction et la manœuvrabilité.
Deux types de kits de réparation des
pneus sont disponibles :
● Le Type 1 est indiqué par l'inter‐
rupteur activé/désactivé sur la
partie supérieure du compres‐
seur.
● Le Type 2 est indiqué par l'inter‐
rupteur activé/désactivé sur la
partie latérale du compresseur.
Si l'un des pneus du véhicule est
dégonflé :
Serrer le frein de stationnement,
engager la 1ère, la marche arrière ou
placer le levier sélecteur sur P.Sur les véhicules dotés d'un système
d'enceintes, le kit de réparation des
pneus est rangé avec les outils.

Soins du véhicule277Pour les autres versions, le kit de
réparation des pneus est rangé dans
un sac.
Dévisser la vis et enlever le sac.
Sortir la bouteille de produit d'étan‐
chéité et le compresseur de la boîte.
1. Enlever le câble de raccordement
électrique et le flexible d'air de leurespace de rangement sur la face
inférieure du compresseur.
2. Type 1 : visser le flexible d'air du
compresseur au raccord de la
bouteille de produit d'étanchéité
et positionner cette dernière dans
le dispositif de retenue du
compresseur.
Type 2 : retirer le bouchon à vis du
compresseur et de la bouteille de
produit d'étanchéité. Visser la
bouteille sur le compresseur sans retirer le papier d'aluminium de la
bouteille.
3. Placer le compresseur près du pneu, de sorte que la bouteille de
produit d'étanchéité soit verticale.
4. Dévisser le capuchon de valve de
la roue défectueuse.

278Soins du véhicule
5.Type 1 : visser le flexible de
remplissage sur la valve de pneu.
Type 2 : enlever le capuchon de
protection de la valve de pneu et
visser le flexible de remplissage
sur la valve de pneu. La valve de
décompression doit être fermée
(tourner dans le sens horaire).
6. Le commutateur du compresseur doit être placé sur J.
7. Brancher la fiche du compresseur
sur la prise pour accessoires ou
sur la prise d'allume-cigares.
Nous vous recommandons de
laisser le moteur tourner afin
d'éviter un déchargement de la
batterie.
8. Placer le commutateur à bascule du compresseur sur I. Le pneu est
rempli de produit d'étanchéité.
9. Le manomètre du compresseur indique brièvement une pression
jusqu'à 6 bars pendant que la
bouteille de produit d'étanchéité
se vide (environ 30 secondes).
Ensuite, la pression commence à
chuter.
10. Le produit d'étanchéité a été complètement pompé dans le
pneu. Puis, le pneu est gonflé à
l'air.
11. La pression de gonflage prescrite devrait être atteinte dans les
10 minutes . Pression de gonflage
3 308. Quand la pression
correcte est atteinte, éteindre le
compresseur.
Ne pas faire fonctionner le
compresseur pendant plus de
10 minutes.
Type 1 : si la pression de pneu
n'est pas atteinte dans les
10 minutes, démonter le kit de
réparation des pneus. Avancer ou reculer le véhicule d'un tour de
roue. Brancher à nouveau le kit de
réparation de pneus et poursuivre la procédure de remplissage
pendant 10 minutes. Vérifier de
