Soins du véhicule263
Pince à fusiblesUne pince à fusibles peut se trouver
dans la boîte à fusibles du comparti‐
ment moteur.Placer la pince à fusibles par le haut ou le côté sur les différents types de
fusibles et retirer le fusible.
Boîte à fusibles du
compartiment moteur
La boîte à fusibles se trouve à l'avant
gauche du compartiment moteur.
Dégager le couvercle et l'enlever.

264Soins du véhiculeN°Circuit électrique1–2–3ABS4–5–6Hayon7Phares antibrouillard8Module de mémoire9Pare-brise chauffant10Soutien lombaire du siège11Batterie CC/CC12Lunette arrière chauffante13Rétroviseur chauffant14–15–16Essuie-glace avant17Siège électrique, passagerN°Circuit électrique18Store19Siège électrique, conducteur20–21Toit ouvrant22Essuie-glace arrière/Airbag23Éclairage directionnel adaptatif24–25–26Module de commande de trans‐
mission27Allumage/Tableau de bord28–29Caméra arrière/Bouche d'aéra‐
tion30Témoin de dysfonctionnement/
Remorque31–32Caméra

Soins du véhicule265N°Circuit électrique33Chauffage de siège avant34Chauffage de siège arrière35Amortissement/Transmission
intégrale36Circuit d'alimentation37–38–39–40Maintenance du blocage de
direction41–42–43Volant chauffé44Réglage de la portée des phares45–46Module de commande du moteur47–N°Circuit électrique48Convertisseur CC/CC / Bouche
d'aération / E-Boost49Module de commande de porte
arrière50–51–52–53–54–55–56Démarreur57–58–59Phare gauche (DEL)60Ventilateur de refroidissement61–62–63–N°Circuit électrique64–65Climatisation66–67–68–69Feu de route côté droit (Halo‐
gène)/Phare côté droit (DEL)70Feu de route gauche (halogène)71–72Démarreur73–74Module de commande de trans‐
mission75Module de commande du moteur76Système de réduction des gaz
d'échappement77–78Avertisseur sonore

266Soins du véhiculeN°Circuit électrique79Système de lave-glace80–81Module de commande du moteur82–83Bobine d'allumage84Bobine d'allumage85Groupe motopropulseur86–87Chauffage du gazole (diesel)88Volet d'air89–90–91–92Pompe93Système à clé électronique94–95Pompe de liquide de refroidisse‐
mentN°Circuit électrique96Chauffage du gazole (diesel)97–98–99Pompe de liquide de refroidisse‐
ment
Après avoir remplacé des fusibles
défectueux, refermer le couvercle de
boîte à fusibles et l'encliqueter en
appuyant.
Si le couvercle de boîte à fusibles
n'est pas correctement fermé, un
dysfonctionnement peut survenir.
Boîte à fusibles du tableau
de bord
Dans les véhicules avec direction à
gauche, la boîte à fusibles se trouve
derrière un cache du tableau de bord.
Dégager le cache sur le côté, puis
l'enlever.

Soins du véhicule267
Dans les véhicules avec direction à
droite, la boîte à fusibles se trouve
derrière un cache dans la boîte à
gants. Ouvrir la boîte à gants et retirer
le couvercle.
N°Circuit électrique1Lève-vitre de gauche2Lève-vitre de droite3Module de commande de carros‐ serie4Soufflerie de climatisation5Module de commande de carros‐serie6Alimentations de la remorque7Rabattement électrique du siège
arrière8Module de commande de carros‐
serie9Module de commande du moteur10Affichage à tête haute11Réduction NO x/Réchauffeur de
tuyau12Réduction NO x/Capteur de suie13Module d'URÉE14Volant chaufféN°Circuit électrique15Module de commande de trans‐
mission16Amplificateur17Alarme18Module de commande de carros‐ serie19Module d'URÉE20Module de commande de carros‐ serie21Module de commande de carros‐
serie22Module de commande de carros‐ serie23Maintenance du blocage de
direction électrique24Airbag25Connecteur de diagnostic26Prise de courant du coffre27Valve EBCM

268Soins du véhiculeN°Circuit électrique28Alimentation services de sécurité29–30–31Commandes au volant32Commutateur d'allumage33Climatisation34Module de passerelle central35Connecteur AUX/USB36Chargeur sans fil37Essuie-glace arrière38Onstar39Affichage40Aide au stationnement41Console de plafond42AutoradioOutillage du véhiculeOutillage Véhicules avec kit de réparation
des pneus
Les instruments et l'œillet d'attelage
sont situés dans une boîte avec le kit
de réparation des pneus sous le plan‐
cher du coffre.
Kit de réparation des pneus 3 275.
Véhicules dotés d'un système
d'enceintes
Les instruments et l'œillet d'attelage
sont situés dans une boîte avec le kit
de réparation des pneus sous le plan‐
cher du coffre.

Soins du véhicule269Véhicules avec roue de secours
Le cric avec la clé à roue, les outils, le
boulon avec une tige plus longue pour fixer une roue endommagée et l'oeil‐
let de remorquage sont rangés dans
la boîte à outils sous la roue de
secours dans le coffre. Roue de
secours 3 283.
Jantes et pneus
État des pneus, état des jantes
Franchir les arêtes vives lentement et
si possible à angle droit. Rouler sur
des arêtes vives peut endommager
les pneus et les jantes. Ne pas écra‐
ser un pneu contre une bordure de
trottoir lors du stationnement.
Contrôler régulièrement l'état des
pneus. En cas de dégâts ou d'usure anormale, prendre contact avec un
atelier.
Pneus d'hiver
Les pneus d'hiver améliorent la sécu‐ rité de conduite à des températures
inférieures à 7 °C et devraient donc être montés sur toutes les roues.
Disposer l'autocollant de vitesse dans
le champ de vision du conducteur
selon la réglementation du pays.
Toutes les tailles de pneus sont
permises comme pneus d'hiver
3 308.Désignations des pneus
Par exemple 215/60 R 16 95 H215:largeur des pneus, mm60:rapport de la section (hauteur
du pneu sur largeur du pneu),
en %R:type de carcasse : RadialeRF:type : RunFlat16:diamètre des jantes, en
pouces95:indice de capacité de charge
par exemple : 95 correspond à 690 kgH:indicatif de vitesse
Indicatif de vitesse :
Q:jusqu'à 160 km/hS:jusqu'à 180 km/hT:jusqu'à 190 km/hH:jusqu'à 210 km/hV:jusqu'à 240 km/hW:jusqu'à 270 km/h
Choisir un pneu approprié à la vitesse maximale du véhicule.
La vitesse maximale peut être
atteinte avec le poids à vide avec
conducteur (75 kg) plus une charge

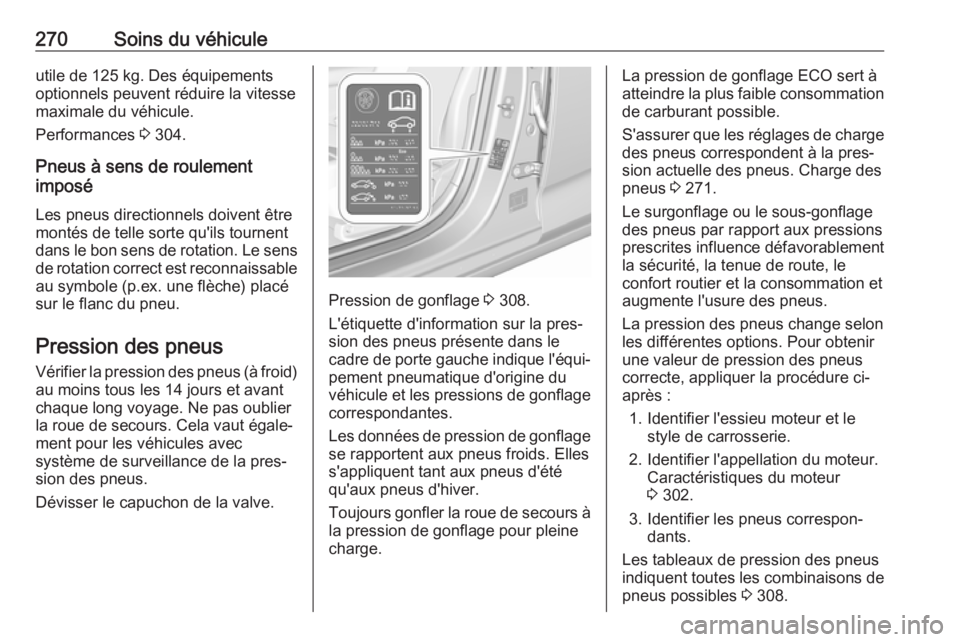

270Soins du véhiculeutile de 125 kg. Des équipements
optionnels peuvent réduire la vitesse
maximale du véhicule.
Performances 3 304.
Pneus à sens de roulement
imposé
Les pneus directionnels doivent êtremontés de telle sorte qu'ils tournent
dans le bon sens de rotation. Le sens de rotation correct est reconnaissable
au symbole (p.ex. une flèche) placé
sur le flanc du pneu.
Pression des pneus
Vérifier la pression des pneus (à froid)
au moins tous les 14 jours et avant
chaque long voyage. Ne pas oublier
la roue de secours. Cela vaut égale‐
ment pour les véhicules avec
système de surveillance de la pres‐
sion des pneus.
Dévisser le capuchon de la valve.
Pression de gonflage 3 308.
L'étiquette d'information sur la pres‐
sion des pneus présente dans le
cadre de porte gauche indique l'équi‐ pement pneumatique d'origine du
véhicule et les pressions de gonflage
correspondantes.
Les données de pression de gonflage se rapportent aux pneus froids. Elless'appliquent tant aux pneus d'été
qu'aux pneus d'hiver.
Toujours gonfler la roue de secours à
la pression de gonflage pour pleine
charge.
La pression de gonflage ECO sert à
atteindre la plus faible consommation de carburant possible.
S'assurer que les réglages de charge
des pneus correspondent à la pres‐ sion actuelle des pneus. Charge des
pneus 3 271.
Le surgonflage ou le sous-gonflage des pneus par rapport aux pressions
prescrites influence défavorablement
la sécurité, la tenue de route, le
confort routier et la consommation et
augmente l'usure des pneus.
La pression des pneus change selon
les différentes options. Pour obtenir une valeur de pression des pneuscorrecte, appliquer la procédure ci-
après :
1. Identifier l'essieu moteur et le style de carrosserie.
2. Identifier l'appellation du moteur. Caractéristiques du moteur
3 302.
3. Identifier les pneus correspon‐ dants.
Les tableaux de pression des pneus
indiquent toutes les combinaisons de
pneus possibles 3 308.
