2017.5 OPEL INSIGNIA BREAK Manuale di uso e manutenzione (in Italian)

Guida e funzionamento167Attenzione
Al fine di proteggere il turbocom‐
pressore, dopo aver viaggiato a un regime di giri del motore elevato ocon elevati carichi sul motore, far
girare brevemente il motore a
carico ridotto o in folle per circa
30 secondi prima di spegnerlo.
Avviso
In caso di problemi durante l'attiva‐
zione dell'airbag, il motore si spegne
automaticamente se il veicolo si
arresta entro un certo periodo di tempo.
Gas di scarico9 Pericolo
I gas di scarico del motore conten‐
gono monossido di carbonio, che
è tossico, ma incolore e inodore e
può essere letale se inalato.
Se i fumi di scarico penetrano
nell'abitacolo, aprire i finestrini. Rivolgersi ad un'officina per elimi‐
nare la causa del guasto.
Evitare di viaggiare con il vano di
carico aperto, in quanto i gas di
scarico potrebbero entrare nell'a‐
bitacolo.
Filtro antiparticolato
Processo di pulizia automatica
Il filtro antiparticolato previsto per le
motorizzazioni diesel separa le peri‐
colose particelle di fuliggine dal gas di
scarico. Il sistema è corredato di una
funzione autopulente che si attiva
automaticamente durante la marcia
senza ulteriori notifiche. Il filtro viene
pulito periodicamente bruciando ad
alta temperatura le particelle di fulig‐
gine. Questo processo avviene auto‐
maticamente in determinate condi‐
zioni preimpostate e può richiedere
fino a 25 minuti. Di solito impiega fra
sette e 12 minuti. La funzione di Auto‐ stop non è disponibile e il consumo di
carburante può essere più elevato
durante questo periodo. L'emissione
di odori e fumo nel corso di tale proce‐ dimento è un fenomeno normale.

168Guida e funzionamentoIl sistema richiede un processo dipulizia
In determinate situazioni,
come ad esempio percorrendo
distanze brevi, il sistema non è in
grado di completare la funzione auto‐
pulente.
Se è richiesta la pulizia del filtro e le
precedenti condizioni di guida non
consentivano la pulizia automatica, la situazione viene segnalata da % e da
un messaggio di avvertimento nel
Driver Information Center.
% con un messaggio di avvertimento
si illumina quando il filtro antipartico‐
lato diesel è pieno. Avviare il
processo di pulizia prima possibile.
% con un messaggio di avvertimento
lampeggia quando il filtro antipartico‐
lato diesel ha raggiunto il livello
massimo di riempimento. Avviare
immediatamente il processo di pulizia per evitare danni al motore.Azionare il processo di auto
pulizia
Per attivare il processo di pulizia, continuare a guidare e tenere il
regime di giri del motore sopra i 2000
giri/min. Se necessario, passare a
una marcia inferiore. Ha quindi inizio
la pulizia del filtro antiparticolato.
La pulizia avviene più rapidamente
con regimi e carichi del motore
elevati.
La spia % si spegne al completa‐
mento della funzione autopulente.
Continuare a guidare fino al comple‐
tamento dell'operazione di pulizia
automatica.Attenzione
Se il processo di pulizia viene
interrotto più di una volta, si rischia di provocare gravi danni al motore.
Processo di pulizia non possibile
Se per qualsiasi ragione la pulizia
risulta impossibile, Z si illumina e un
messaggio di avvertimento appare
nel Driver Information Center. È
possibile che la potenza del motore
possa venire ridotta. Rivolgersi imme‐
diatamente ad un'officina.
Convertitore catalitico
Il convertitore catalitico riduce la
quantità di sostanze nocive presenti
nei gas di scarico.Attenzione
Carburanti di tipi diversi da quelli
elencati alle pagine 3 234,
3 296 possono danneggiare il
convertitore catalitico o i compo‐
nenti elettronici.
La benzina incombusta surri‐
scalda e danneggia il convertitore
catalitico. Evitare pertanto di utiliz‐
zare eccessivamente il motorino di
avviamento, di rimanere con il
serbatoio vuoto e di avviare il
motore a spinta o a traino.

Guida e funzionamento169Se il motore perde colpi, funziona in
modo irregolare, nel caso di presta‐
zioni ridotte, o se si notano altre
anomalie, rivolgersi ad un'officina il
prima possibile per eliminare la causa
del guasto. In caso di emergenza è possibile proseguire il viaggio, ma
solo per breve tempo e con velocità e
regime del motore ridotti.
AdBlue
Informazioni generali La riduzione catalitica selettiva
(BlueInjection) è un metodo per
ridurre sostanzialmente gli ossidi di
azoto nell'emissione di scarico. Si
ottiene iniettando liquido per impianto di scarico diesel nell'impianto di
scarico. L'ammoniaca rilasciata dal
fluido produce una reazione chimica
con l'azoto (NO x) dello scarico trasfor‐
mandolo in azoto e acqua.
La designazione di questo liquido è
AdBlue Ⓡ
. Si tratta di un liquido non
tossico, non infiammabile, incolore e
inodore costituito dal 32 % di urea e
dal 68 % di acqua.9 Avvertenza
Evitare il contatto di occhi e pelle
con AdBlue.
In caso di contatto di occhi o pelle,
risciacquare con acqua.
Attenzione
Evitare il contatto della vernice con AdBlue.
In caso di contatto, risciacquare
con acqua.
AdBlue si congela ad una tempera‐
tura di circa -11 °C. Poiché il veicolo
è equipaggiato con un preriscaldatore di AdBlue, viene garantita la riduzione delle emissioni a temperature basse.
Il preriscaldatore di AdBlue funziona
automaticamente.
Il consumo tipico di AdBlue è di circa due litri per 1000 km, ma può essere
più elevato a seconda delle condi‐
zioni di guida (ad es. con un livello di
carico elevato o in caso di traino di
veicoli).
Serbatoio AdBlue
A un volume residuo di circa
cinque litri è presente un sensore di
livello. I messaggi di avvertimento
verranno visualizzati solo una volta
passato quel limite. Volume del
serbatoio 3 301.
Avvisi di livello A seconda dell'autonomia calcolata di AdBlue, verranno visualizzati vari
messaggi nel Driver Information
Centre. I messaggi e i limiti imposti
sono richiesti dalla legge.
Il primo avviso possibile è AdBlue
Distanza percorribile: 2400 km .
L'avviso verrà visualizzato breve‐
mente ed una volta sola, insieme
all'autonomia calcolata. La guida è
possibile senza alcuna limitazione.
Il livello di avviso successivo è
raggiunto una volta che l'autonomia è
inferiore a 1750 km. Il messaggio
contenente l'autonomia attuale sarà
visualizzato ogni volta che il motore

170Guida e funzionamentoverrà acceso e dovrà essere confer‐
mato 3 107. Fare rifornimento di
AdBlue prima di raggiungere il livello di avviso successivo.
Quando l'autonomia di AdBlue è infe‐ riore a 900 km, i seguenti avvisi
vengono visualizzati alternatamente
e non possono essere rimossi:
● AdBlue Livello basso
Rabboccare ora
● Riavvio motore Impedito entro
900 km .
Inoltre, la spia Y lampeggia continua‐
mente.
Avviso
Nel caso di un alto consumo di
AdBlue, il Driver Information Centre
potrebbe visualizzare questo
messaggio di avvertimento senza
prima visualizzare le altre fasi di
avvertimento.
L'ultimo livello di avviso è raggiunto
una volta che il serbatoio AdBlue è
vuoto. Non sarà possibile riavviare il
motore. I seguenti avvisi vengono
visualizzati alternatamente e non
possono essere rimossi:● AdBlue Esaurito Rabboccare ora
● Il motore non ripartirà .
Inoltre, la spia Y lampeggia continua‐
mente.
Quando l'impedimento di un riavvio
del motore è attivo, verrà visualizzato
il seguente messaggio:
Rabbocco AdBlue Per avviare il
veicolo .
Il serbatoio deve essere rabboccato
completamente con AdBlue, altri‐
menti non sarà possibile riavviare il
motore.
Avvisi emissioni alte
Se le emissioni di scarico superano un certo valore, un avviso simile agli
avvisi di autonomia verrà visualizzato nel Driver Information Center.
Verranno visualizzate le richieste relative alla necessità di un controllo
all'impianto di scarico e l'annuncio
d'impedimento di un riavvio del
motore. Queste limitazioni sono
richieste per legge.
Rivolgersi a un'autofficina per assi‐ stenza.Rifornimento di AdBlueAttenzione
Usare solo AdBlue conforme agli
standard europei DIN 70 070 e
USI 22241-1.
Non usare additivi.
Non diluire l'AdBlue.
Altrimenti il sistema di riduzione
catalitica selettiva potrebbe subire dei danni.
Avviso
Qualora alla stazione di servizio non
sia disponibile una pompa di riforni‐
mento con ugello per autovetture,
utilizzare esclusivamente bottiglie o
taniche di AdBlue dotate di un adat‐
tatore sigillato per il riempimento,
per prevenire fuoriuscite o trabocca‐ menti eccessivi e per assicurarsi che i vapori provenienti dal serbatoio
non fuoriescano. AdBlue in bottiglia
o tanica è disponibile presso molte

Guida e funzionamento171stazioni di rifornimento e può essere
acquistato, ad es., presso le conces‐
sionarie Opel e altri punti vendita.
Poiché AdBlue ha una durata limi‐
tata, controllare la data di scadenza
prima del rifornimento.
Avviso
Il rifornimento di AdBlue è rilevato
dal sistema solo quando il suddetto
sensore di livello nel serbatoio è
attivo.
In caso il rifornimento di AdBlue non sia rilevato con successo:
1. Guida il veicolo per 10 minuti accertandosi che la velocità sia
sempre superiore a 20 km/ora.
2. Se il rifornimento di AdBlue viene
rilevato con successo, scompa‐
riranno le limitazioni di guida
relative al rifornimento di
AdBlue.
Se il rifornimento di AdBlue ancora
non viene rilevato, chiedere assi‐
stenza ad un'officina.
Se il rifornimento di AdBlue deve
essere effettuato ad una tempera‐
tura sotto i -11 °C, potrebbe non
essere rilevato dal sistema. Inquesto caso, parcheggiare il veicolo in un'area con una temperatura
ambiente superiore fino a quando
AdBlue non si sia liquefatto.
Avviso
Quando si svita il tappo protettivo del
bocchettone di rifornimento potreb‐
bero fuoriuscire vapori di ammo‐
niaca. Non inalare in quanto i vapori hanno un odore pungente. I vapori
non sono nocivi per inalazione.
Il serbatoi AdBlue dovrebbe essere
rabboccato completamente. Questo
deve essere effettuato prima che il
messaggio relativo all'impedimento di un riavvio del motore venga visualiz‐
zato.
Il veicolo deve essere parcheggiato
su una superficie pianeggiante.
Il collo del bocchettone di rifornimento
di AdBlue è dietro allo sportellino del
bocchettone, situato a sua volta sul
lato posteriore destro del veicolo.
Lo sportellino del carburante può
essere aperto solo se il veicolo è
sbloccato.
1. Estrazione della chiave dall'inter‐ ruttore di accensione.2. Chiudere tutte le portiere perevitare che i vapori di ammoniacaentrino nell'abitacolo.
3. Aprire sportellino del carburante premendo sullo sportellino stesso
3 235.
4. Svitare il tappo protettivo dal
bocchettone di rifornimento.
5. Aprire la tanica di AdBlue.
6. Montare un'estremità del tubo flessibile sulla tanica e avvitare
l'altra estremità sul bocchettone di
rifornimento.

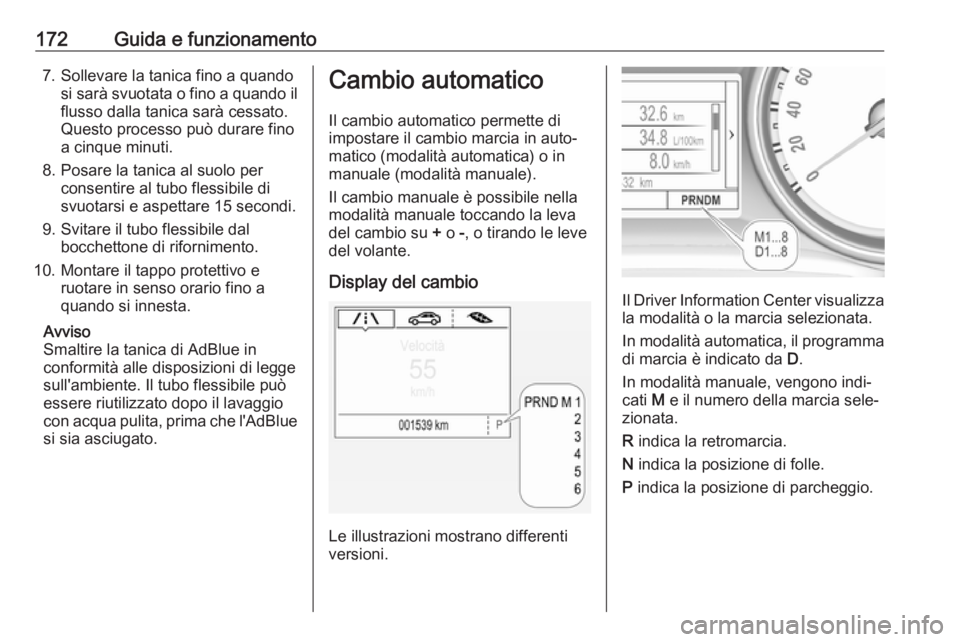

172Guida e funzionamento7. Sollevare la tanica fino a quandosi sarà svuotata o fino a quando ilflusso dalla tanica sarà cessato.
Questo processo può durare fino
a cinque minuti.
8. Posare la tanica al suolo per consentire al tubo flessibile di
svuotarsi e aspettare 15 secondi.
9. Svitare il tubo flessibile dal bocchettone di rifornimento.
10. Montare il tappo protettivo e ruotare in senso orario fino a
quando si innesta.
Avviso
Smaltire la tanica di AdBlue in
conformità alle disposizioni di legge
sull'ambiente. Il tubo flessibile può
essere riutilizzato dopo il lavaggio
con acqua pulita, prima che l'AdBlue
si sia asciugato.Cambio automatico
Il cambio automatico permette di
impostare il cambio marcia in auto‐
matico (modalità automatica) o in
manuale (modalità manuale).
Il cambio manuale è possibile nella
modalità manuale toccando la leva
del cambio su + o -, o tirando le leve
del volante.
Display del cambio
Le illustrazioni mostrano differenti
versioni.
Il Driver Information Center visualizza la modalità o la marcia selezionata.
In modalità automatica, il programma di marcia è indicato da D.
In modalità manuale, vengono indi‐
cati M e il numero della marcia sele‐
zionata.
R indica la retromarcia.
N indica la posizione di folle.
P indica la posizione di parcheggio.

Guida e funzionamento173Leva del cambioP:posizione di parcheggio, ruote
bloccate, innestare solo a
veicolo fermoR:retromarcia, innestare solo a
veicolo fermoN:folleD:modalità automaticaM:modalità manuale<:passaggio a marcia superiore in
modalità manuale]:passaggio a marcia inferiore in
modalità manuale
La leva del cambio è bloccata in P e
può essere mossa solo accendendo il quadro, premendo il pulsante di
sblocco sulla leva del cambio e azio‐
nando il pedale del freno.
Se il pedale del freno non è premuto, la spia j si accende.
Se la leva del cambio non è in posi‐
zione P con l'accensione disinserita,
la spia j lampeggia.
Per portare la leva del cambio in posi‐
zione P o R, premere il pulsante di
sblocco.
Il motore può essere avviato solo con la leva in posizione P o N. Quando la
posizione N è selezionata, premere il
pedale del freno o azionare il freno di
stazionamento prima di iniziare lamarcia.
Non accelerare mentre si innesta una
marcia. Non premere mai contempo‐
raneamente il pedale dell'accelera‐
tore e quello del freno.
Quando è innestata una marcia, rila‐
sciando il freno il veicolo inizia ad
avanzare.
Freno motore
Per utilizzare l'effetto frenante del
motore quando si viaggia in discesa,
selezionare per tempo una marcia più bassa, vedere "modalità manuale".
Disimpegno della vettura Il disimpegno del veicolo è consentito
solo se il veicolo è bloccato nella
sabbia, nel fango o nella neve.
Portare ripetutamente la leva del
cambio da D a R e viceversa. Non
mandare su di giri il motore ed evitare
accelerazioni repentine.

174Guida e funzionamentoParcheggio
Azionare il freno di stazionamento e
portare la leva del cambio in posi‐
zione P.
Modalità manuale
Leva del cambio
Muovere la leva del cambio dalla
posizione D verso sinistra in posi‐
zione M.
È possibile attivare la modalità
manuale M dalla posizione D, in tutte
le situazioni di guida e di marcia.
Dare un colpetto verso l'alto alla leva
del cambio + per passare ad una
marcia superiore.
Dare un colpetto alla leva del cambio verso il basso - per scalare marcia.
La marcia selezionata è indicata nel
quadro strumenti.
Leve del volante
Muovere la leva del cambio dalla
posizione D verso sinistra in posi‐
zione M.
È possibile attivare la modalità
manuale M dalla posizione D, in tutte
le situazioni di guida e di marcia.
Tirare le leve sul volante per selezio‐
nare manualmente le marce.
Tirare la leva a destra + per passare
alla marcia superiore.
Tirare la leva a sinistra - per scalare
marcia.
Per saltare le marce, tirare più volte la
leva.
La marcia selezionata è indicata nel
quadro strumenti.
Modalità manuale temporaneamente
nella modalità di guida D
Il cambio manuale con la leva è possi‐ bile anche con la modalità automatica
D . Al termine dell'operazione di
cambio manuale, il cambio passa alla modalità automatica D dopo un
tempo prestabilito.
Per interrompere la modalità manuale
e tornare a D, eseguire una delle
seguenti operazioni:
● Premere la leva + per
1 secondo.
● Portare la leva del cambio verso sinistra nella modalità manuale e
indietro in posizione D.
