2017.5 OPEL INSIGNIA BREAK Manual de utilizare (in Romanian)

Îngrijirea autovehiculului2634. Introduceţi suportul becului şirăsuciţi-l în sens orar.
5. Introduceţi capătul din stânga al lămpii, glisaţi către stânga şi
introduceţi capătul din dreapta.
Luminile pentru plăcuţa de înmatriculare
Luminile pentru plăcuţa de
înmatriculare sunt proiectate ca LED- uri şi nu pot fi înlocuite. Înlocuirea
LED-urilor defecte trebuie realizată
de către un atelier service specializat.
Luminile interioare Plafoniera, lămpi de lectură
Apelaţi la un atelier service pentru
înlocuirea becurilor.
Lampa din portbagaj
Apelaţi la un atelier service pentru
înlocuirea becurilor.
Iluminarea panoului de bord Apelaţi la un atelier service pentru
înlocuirea becurilor.Sistemul electric
Siguranţele
Datele siguranţei fuzibile de schimb
trebuie să corespundă cu cele ale
siguranţei fuzibile arse.
În autovehicul se găsesc trei cutii cu
siguranţe:
● compartiment motor
● panoul de bord
● portbagajul
Înaintea înlocuirii unei siguranţe
fuzibile, închideţi comutatorul
respectiv şi decuplaţi contactul.
Siguranţele defecte pot fi
recunoscute după firul topit.Atenţie
Nu înlocuiţi siguranţa decât după
remedierea cauzei defecţiunii.
Unele circuite electrice pot fi protejate prin intermediul mai multor siguranţe
fuzibile.
Siguranţele fuzibile pot fi de
asemenea introduse şi fără a fi
alocate unei funcţii.

264Îngrijirea autovehicululuiExtractorul de siguranţeEste posibil să aveţi un extractor de
siguranţe în panoul de siguranţe din
compartimentul motor.În funcţie de tipul siguranţei fuzibile,
prindeţi siguranţa de partea
superioară sau laterală cu ajutorul
extractorului şi scoateţi-o.
Cutia cu siguranţe din compartimentul motor
Cutia cu siguranţe se găseşte în
partea stângă-faţă a
compartimentului motor.
Decuplaţi capacul şi scoateţi-l.

Îngrijirea autovehiculului265Nr.Circuit1–2–3Sistemul ABS4–5–6Hayonul7Proiectoarele de ceaţă8Modul de memorie9Scaunele încălzite10Suport lombar al scaunelor11Baterie CC/CC12Luneta încălzită13Oglindă încălzită14–15–16Ştergătorul de parbriz17Scaunul acţionat electric din
partea pasagerului faţă18ParasolarulNr.Circuit19Scaunul acţionat electric din
partea şoferului20–21Trapa de pe plafon22Ştergător de lunetă/airbag23Farurile adaptive24–25–26Modul de comandă transmisie27Contact/Panou de bord28–29Cameră video retrovizoare/
Fantă de ventilaţie30Lampa de control defecţiuni/
Remorcă31–32Cameră33Încălzire în scaune, faţă34Încălzire în scaun, spate35Amortizare/Tracţiune integralăNr.Circuit36Sistemul de alimentare cu
combustibil37–38–39–40Sistemul de blocare volan41–42–43Volanul încălzit44Reglarea fasciculului farurilor45–46Modul de comandă motor47–48Convertizor CC/CC/Fantă de
ventilaţie/Supraalimentarea
motorului49Modul de comandă portieră
spate50–51–52–

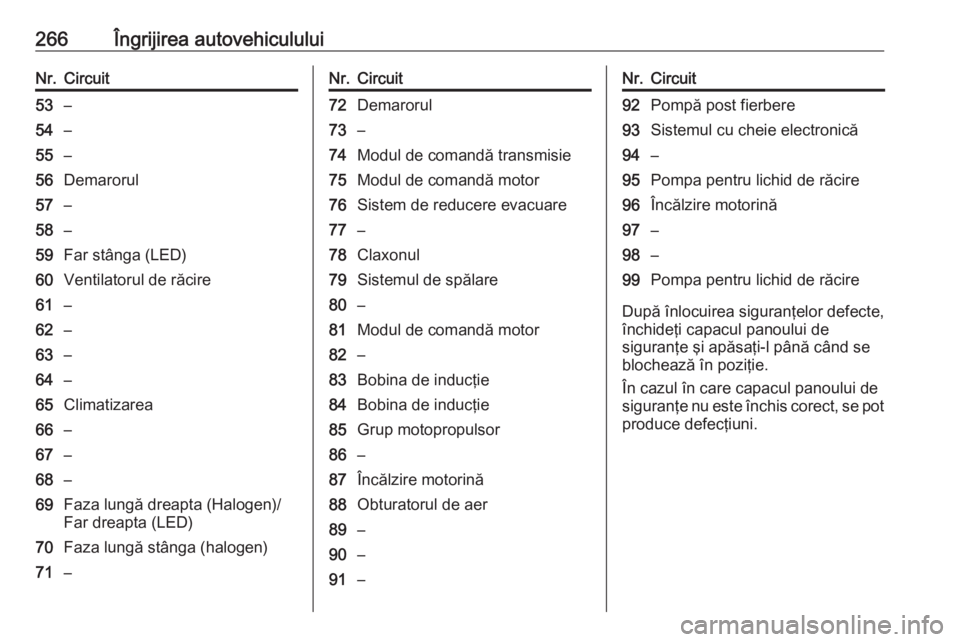

266Îngrijirea autovehicululuiNr.Circuit53–54–55–56Demarorul57–58–59Far stânga (LED)60Ventilatorul de răcire61–62–63–64–65Climatizarea66–67–68–69Faza lungă dreapta (Halogen)/
Far dreapta (LED)70Faza lungă stânga (halogen)71–Nr.Circuit72Demarorul73–74Modul de comandă transmisie75Modul de comandă motor76Sistem de reducere evacuare77–78Claxonul79Sistemul de spălare80–81Modul de comandă motor82–83Bobina de inducţie84Bobina de inducţie85Grup motopropulsor86–87Încălzire motorină88Obturatorul de aer89–90–91–Nr.Circuit92Pompă post fierbere93Sistemul cu cheie electronică94–95Pompa pentru lichid de răcire96Încălzire motorină97–98–99Pompa pentru lichid de răcire
După înlocuirea siguranţelor defecte,
închideţi capacul panoului de
siguranţe şi apăsaţi-l până când se
blochează în poziţie.
În cazul în care capacul panoului de
siguranţe nu este închis corect, se pot produce defecţiuni.

Îngrijirea autovehiculului267Cutia cu siguranţe din
panoul de bord
La autovehiculele cu volan pe stânga,
panoul de siguranţe se află în spatele capacului din planşa de bord.
Decuplaţi capacul lateral şi
demontaţi-l.
În autovehiculele cu volanul pe
dreapta, cutia cu siguranţe se află în
spatele unui capac din torpedou.
Deschideţi torpedoul şi scoateţi
capacul.
Nr.Circuit1Acţionare electrică geam stânga2Acţionare electrică geam
dreapta3Modul control caroserie4Ventilator control sistem aer
condiţionat5Modul control caroserie6Elementele remorcii7Scaunele spate, rabatarea
acţionată electric8Modul control caroserie9Modul de comandă motor10Ecran frontal11Reducţie NO x/Încălzitor
conductă12Reducţie NO x/Senzor de
calamină13Modul UREE14Volanul încălzit15Modul de comandă transmisie16Amplificatorul

268Îngrijirea autovehicululuiNr.Circuit17Alarma18Modul control caroserie19Modul UREE20Modul control caroserie21Modul control caroserie22Modul control caroserie23Sistemul de blocare electrică
volan24Airbag25Racord diagnostic26Priza din portbagaj27Supapă EBCM28Elemente poliţie29–30–31Comenzile de pe volan32Contactul33Climatizarea34Modul gateway central35Conector AUX/USBNr.Circuit36Încărcător wireless37Ştergătorul de lunetă38Onstar39Afişor40Sistemul de asistenţă la parcare41Consola din plafon42Aparatul radioTrusa de scule
Uneltele
Autovehicule cu trusă de
depanare anvelope
Uneltele şi inelul de tractare sunt
amplasate într-o cutie, împreună cu setul pentru repararea anvelopelor,
sub capacul spaţiului de depozitare
din podeaua portbagajului.
Trusa de depanare a anvelopelor 3 276.

Îngrijirea autovehiculului269Autovehicule cu sistem de
difuzoare audio
Uneltele şi inelul de tractare sunt
amplasate într-o cutie, împreună cu setul pentru repararea anvelopelor,
sub capacul spaţiului de depozitare
din podeaua portbagajului.
Autovehicule cu roată de rezervă
Cricul cu cheia de roţi, uneltele, un
şurub cu extensie pentru fixarea roţii
deteriorate şi inelul de tractare sunt
amplasate în trusa de scule, sub
roata de rezervă din portbagaj. Roata
de rezervă 3 283.
Jantele şi anvelopele
Starea anvelopelor, starea
jantelor
Conduceţi încet peste borduri şi, dacă se poate, abordaţi-le într-un unghidrept. Trecerea peste muchii ascuţite
poate provoca apariţia unor defecte
ascunse la anvelope şi jante. La
parcare, aveţi grijă ca anvelopele să
nu fie strivite de borduri.
Verificaţi periodic jantele pentru
depistarea eventualelor deteriorări. Apelaţi la un atelier service pentru
asistenţă în caz de defecţiuni sau
uzură neuniformă.
Anvelopele de iarnă
Anvelopele de iarnă îmbunătăţesc
siguranţa de deplasare la temperaturi mai mici de 7 grade C, de aceea este
indicată montarea lor pe toate roţile.
Conform reglementărilor specifice
ţării, lipiţi eticheta pentru viteză în
câmpul vizual al şoferului.
Toate dimensiunile de anvelope sunt
admise ca anvelope de iarnă 3 308.

270Îngrijirea autovehicululuiEtichetele anvelopelor
De ex. 215/60 R 16 95 H215:lăţime anvelopă, în mm60:raport secţiuni (înălţime/ lăţime
anvelopă), în %R:model bandă: RadialRF:tip: RunFlat (cu flancuri
întărite)16:diametru roată, în inch95:indicele de sarcină, de ex. 95
corespunde unei sarcini de
690 kgH:literă cod de viteză
Indicele de viteză:
Q:până la 160 km/hS:până la 180 km/hT:până la 190 km/hH:până la 210 km/hV:până la 240 km/hW:până la 270 km/h
Alegeţi o anvelopă adecvată pentru
viteza maximă a autovehiculului dvs.
Viteza maximă se poate obţine la masa proprie cu şofer (75 kg) plus
sarcina utilă 125 kg. Echipamentul
opţional poate reduce viteza maximă
a autovehiculului.
Performanţele 3 304.
Anvelopele direcţionale Anvelopele direcţionale trebuie
montate aşa încât să se rotească în
direcţia corectă. Direcţia de rotaţie corectă este indicată de un simbol
(de exemplu, o săgeată) pe partea
laterală a anvelopei.
Presiunea în anvelope
Verificaţi la rece presiunea în
anvelope cel puţin o dată la 14 zile,
precum şi înaintea unei călătorii mai lungi. Nu uitaţi roata de rezervă.
Regula se aplică şi pentru
autovehiculele cu sistem de
monitorizare a presiunii în anvelope.
Deşurubaţi capacul de ventil.
Presiunea în anvelope 3 308.
Eticheta cu instrucţiuni referitoare la
presiunea în anvelope, aflată pe
cadrul portierei din stânga indică
anvelopele de echipare originală şi
presiunile de umflare a anvelopelor
corespunzătoare.
Datele referitoare la presiunea în
anvelope sunt pentru anvelopele reci. Acestea sunt valabile atât pentru
anvelope de vară, cât şi pentru
anvelope de iarnă.
Umflaţi întotdeauna anvelopa roţii de
rezervă la presiunea specificată
pentru sarcină maximă.
