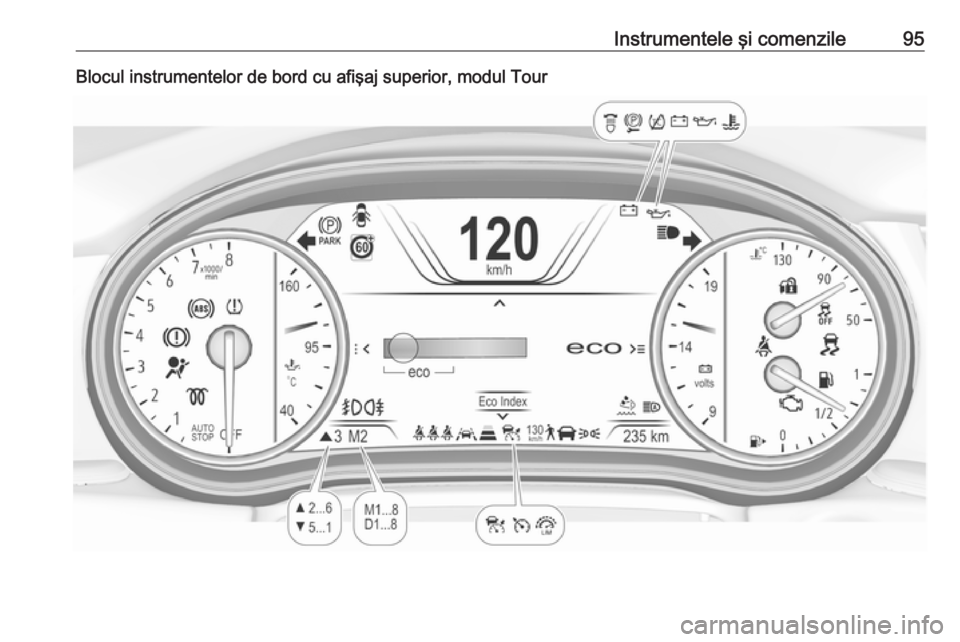

Instrumentele şi comenzile95Blocul instrumentelor de bord cu afişaj superior, modul Tour

96Instrumentele şi comenzilePrezentare generalăOSemnalizarea direcţiei 3 101XLampa de avertizare centură de
siguranţă 3 101vSistemele airbag şi dispozitivele
de pretensionare a centurilor de
siguranţă 3 102VDezactivarea airbagurilor
3 102pSistemul de încărcare 3 102ZLampa de control defecţiuni
3 103RSistemul de frână şi de ambreiaj
3 103mFrâna de mână electrică 3 103jDefecţiune frână de mână elec‐
trică 3 103uSistemul antiblocare frâne
(ABS) 3 104RSchimbarea treptelor de viteză
3 104EDistanţa faţă de autovehiculul
din faţă 3 104aSistemul de asistenţă la menţi‐
nerea benzii 3 104nControl electronic de stabilitate
oprit 3 104bSistemul electronic de control al
stabilităţii şi sistemul de control
al tracţiunii 3 104kSistemul de control al tracţiunii
dezactivat 3 105WTemperatura lichidului de răcire
a motorului 3 105!Preîncălzirea 3 105YAdBlue 3 105wSistemul de monitorizare a
presiunii în anvelope 3 105IPresiunea uleiului de motor
3 106YNivel scăzut al combustibilului
3 106dSistemul antidemaraj 3 1068Luminile exterioare 3 106CFaza lungă 3 106fFuncţia de asistenţă pentru faza
lungă 3 107fFaruri cu LED 3 107>Proiectoarele de ceaţă 3 107rLampa de ceaţă spate 3 107mControlul vitezei de croazieră
3 107CSistemul adaptiv de control al
vitezei de croazieră 3 107AAutovehicul detectat în faţă
3 1077Pieton detectat în faţă 3 209LLimitator de viteză 3 108LSistemul de detectare a
semnelor de circulaţie 3 108hPortieră deschisă 3 108

Instrumentele şi comenzile97Vitezometrul
Arată viteza autovehiculului.
Contorul de kilometraj
Distanţa totală înregistrată este
afişată în km.
Contorul de parcurs
Distanţa înregistrată de la ultima
resetare este afişată pe pagina
computerului de bord.
Contorul de parcurs contorizează
până la 9.999 km şi reporneşte apoi
de la 0.
Sunt selectabile două pagini pentru
contoare de parcurs pentru parcursuri
diferite.
Blocul instrumentelor de bord cu
afişaj de bază
Selectaţi ; apăsând Menu de pe
maneta de semnalizare a direcţiei.
Rotiţi butonul rotativ de pe maneta de semnalizare a direcţiei şi
selectaţi ;1 sau ;2. Fiecare
pagină a contorului de parcurs poate
fi resetată separat apăsând pentru
câteva secunde în meniul respectiv
SET/CLR de pe maneta de
semnalizare a direcţiei.

98Instrumentele şi comenzileBlocul instrumentelor de bord cu
afişaj de mijloc
Selectaţi pagina Info J din meniul
principal. Alegeţi pagina Cursa A sau
Cursa B apăsând o de pe volan.
Fiecare contor de parcurs poate fi
resetat separat cu contactul cuplat:
selectaţi pagina respectivă, apăsaţi
> . Confirmaţi prin apăsarea 9.
Centru de informaţii pentru şofer
3 108.
Blocul instrumentelor de bord cu
afişaj de nivel superior
Selectaţi pagina Info din meniul
principal. Alegeţi pagina Cursa A sau
Cursa B apăsând o de pe volan.
Fiecare contor de parcurs poate fi
resetat separat cu contactul cuplat:
selectaţi pagina respectivă, apăsaţi
> . Confirmaţi prin apăsarea 9.
Turometrul
Afişează turaţia motorului.
Conduceţi pe cât posibil la turaţii
reduse ale motorului în fiecare
treaptă de viteze.
Atenţie
Dacă indicatorul se află în zona
roşie de avertizare, turaţia maximă admisă a motorului este depăşită.
Motorul este în pericol.

Instrumentele şi comenzile99Indicatorul de nivelcombustibil
Afişează nivelul din rezervorul de
combustibil.
Săgeata indică partea autovehiculului
pe care este amplasată clapeta
rezervorului de combustibil.
Lampa de control Y se aprinde dacă
nivelul în rezervor este redus.
Realimentaţi imediat ce lampa de
control începe să clipească.
Nu permiteţi golirea completă a
rezervorului de combustibil.
Datorită combustibilului aflat în
rezervor, cantitatea de completare
poate fi mai mică decât capacitatea
specificată a rezervorului de
combustibil.
Indicatorul de temperatură a
agentului de răcire motor
Afişează temperatura agentului de
răcire.
50°:temperatura de
funcţionare a motorului
nu este încă atinsă90° (zona
centrală):temperatură de
funcţionare normală130°:temperatură prea mareNotă
Dacă temperatura agentului de
răcire este prea mare, opriţi
autovehiculul şi treceţi motorul la
ralanti. Pericol pentru motor.
Verificaţi nivelul agentului de răcire.
Afişajul de service
Sistemul de monitorizare a uzurii
uleiului de motor vă informează când
trebuie schimbat uleiul de motor şi
filtrul. Datorită condiţiilor de rulare,
numărul de kilometri parcurşi între
schimburile de ulei şi de filtru poate
varia considerabil.

100Instrumentele şi comenzileMeniul duratei de viaţă rămase a
uleiului este afişat la Centrul de
informaţii pentru şofer 3 108.
Pe afişajul de bază, selectaţi ? prin
apăsarea MENU de pe maneta de
semnalizare a direcţiei. Rotiţi butonul
rotativ de reglare pentru a selecta
pagina Remaining Oil Life (Scadenţă
schimb de ulei) .
Pe afişajul de mijloc şi superior,
selectaţi meniul Info prin apăsarea
è de pe volan. Apăsaţi å pentru a
selecta pagina Remaining Oil Life
(Scadenţă schimb de ulei) .
Durata de viaţă rămasă a uleiului este
indicată în procente.
Resetare
Pe afişajul de bază, apăsaţi
SET/CLR de pe maneta de
semnalizare a direcţiei timp de câteva
secunde pentru resetare. Contactul
trebuie cuplat, dar motorul nu trebuie
să fie în funcţiune.
Pe afişajul de mijloc sau superior apăsaţi é de pe volan pentru a
deschide subfolderul. Selectaţi
Iniţializare şi confirmaţi prin apăsarea
9 timp de câteva secunde. Contactul
trebuie cuplat, dar motorul nu trebuie
să fie în funcţiune.
Sistemul trebuie resetat de fiecare dată când este schimbat uleiul de
motor pentru a se asigura
funcţionarea corectă. Apelaţi la un
atelier service autorizat pentru
asistenţă.
Următorul service
Dacă sistemul a calculat că durata de utilizare a uleiului de motor s-a
diminuat, Change Engine Oil Soon
(Schimbaţi cât mai curând uleiul de
motor) apare pe Centrul de informaţii
pentru şofer. Apelaţi la un atelier
specializat pentru schimbarea uleiului
şi filtrului în decurs de o săptămână sau după 500 km (oricare dintre
condiţii apare prima).
Informaţiile de service 3 293.

Instrumentele şi comenzile101Lămpile de controlLămpile de control descrise în
continuare nu sunt prezente în
dotarea tuturor autovehiculelor.
Descrierea se referă la toate
versiunile de instrumente. În funcţie
de dotare, poziţia lămpilor de control
poate varia. Atunci când este cuplat
contactul, majoritatea lămpilor de
control se vor aprinde scurt pentru
efectuarea unei autoverificări.
Semnificaţie culori lămpi de control:roşu:pericol, memento
importantgalben:avertisment, informare,
defecţiuneverde:confirmare activarealbastru:confirmare activarealb:confirmare activare
Vezi toate lămpile de control de pe
diverse blocuri ale instrumentelor de
bord 3 91.
Semnalizarea direcţiei
O se aprinde sau clipeşte în verde.
Lumineaza intermitent
Luminile de parcare sunt aprinse.
Clipeşte
Lămpile de semnalizare direcţie sau
de avarie sunt activate.
Clipire rapidă:defect de semnalizator
sau siguranţă asociată, defect de
semnalizator pe remorcă.
Înlocuirea becurilor 3 256,
Siguranţele fuzibile 3 263.
Lămpile de semnalizare 3 141.
Lampa de avertizare centură de siguranţă
Lampa de avertizare centură de
siguranţă faţă
X pentru scaunul şoferului luminează
sau clipeşte roşu în blocul
instrumentelor de bord.
k pentru pasagerul din faţă
luminează sau clipeşte roşu în
consola de acoperiş când scaunul
este ocupat.
Se aprinde
După cuplarea contactului, până
când se fixează centura de siguranţă.
Clipeşte
După trecerea a maximum
100 de secunde de la pornirea
motorului, până ce se fixează centura de siguranţă.
Starea centurilor de siguranţă ale
scaunelor spate (autovehicule cu
afişaj de bază)
X se aprinde sau clipeşte în alb în
centrul de informaţii pentru şofer
după pornirea motorului.

102Instrumentele şi comenzileSe aprinde în culoarea alb
Centura de siguranţă nu este fixată.
Se aprinde în gri
Centura de siguranţă a fost fixată.
Clipeşte în alb sau gri
Centura de siguranţă fixată a fost
desfăcută.
Fixarea centurii de siguranţă 3 54.
Starea centurilor de siguranţă ale
scaunelor spate (autovehicule cu
afişaj de mijloc sau superior)
X se aprinde în verde sau gri sau
clipeşte în galben în centrul de
informaţii pentru şofer după pornirea
motorului.
Se aprinde în gri
Centura de siguranţă nu este fixată.
Se aprinde în verde.
Centura de siguranţă a fost fixată.
Clipeşte în galben.
Centura de siguranţă fixată a fost
desfăcută.
Fixarea centurii de siguranţă 3 54.Sistemele airbag şi
dispozitivele de
pretensionare a centurilor de siguranţă
v se aprinde în roşu.
La cuplarea contactului, lampa de
control se aprinde circa 4 secunde.
Dacă lampa nu se aprinde, nu se
stinge după 4 secunde sau se aprinde
în timpul mersului, înseamnă că
există o defecţiune la sistemul airbag. Apelaţi la un atelier service autorizat
pentru asistenţă. Este posibil ca
airbagurile şi dispozitivele de
pretensionare a centurilor de
siguranţă să nu se declanşeze în caz de accident.
Declanşarea dispozitivelor de
pretensionare a centurilor de
siguranţă sau a airbagurilor este
indicată de iluminarea continuă a v.9 Avertisment
Apelaţi imediat la un atelier service
autorizat pentru remedierea
cauzei defecţiunii.
Dispozitive de pretensionare centuri
de siguranţă, sistem de airbaguri
3 53, 3 56.
Dezactivarea airbagurilor
V luminează galben.
Airbagul frontal al pasagerului din faţă este activat.
* luminează galben.
Airbagul frontal al pasagerului din faţă
este dezactivat.
Dezactivarea airbagurilor 3 61.
Sistemul de încărcare p se aprinde în roşu.
Se aprinde la cuplarea contactului şi
se stinge la scurt timp după pornirea
motorului.
