2017.5 OPEL INSIGNIA BREAK Manual de utilizare (in Romanian)

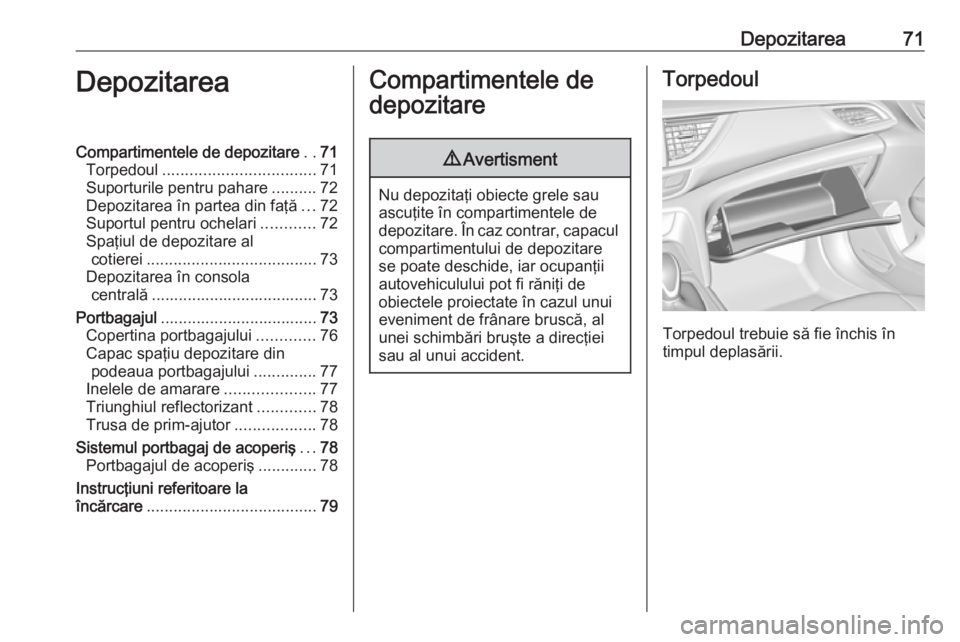

Depozitarea71DepozitareaCompartimentele de depozitare..71
Torpedoul .................................. 71
Suporturile pentru pahare ..........72
Depozitarea în partea din faţă ...72
Suportul pentru ochelari ............72
Spaţiul de depozitare al cotierei ...................................... 73
Depozitarea în consola centrală ..................................... 73
Portbagajul ................................... 73
Copertina portbagajului .............76
Capac spaţiu depozitare din podeaua portbagajului ..............77
Inelele de amarare ....................77
Triunghiul reflectorizant .............78
Trusa de prim-ajutor ..................78
Sistemul portbagaj de acoperiş ...78
Portbagajul de acoperiş .............78
Instrucţiuni referitoare la
încărcare ...................................... 79Compartimentele de
depozitare9 Avertisment
Nu depozitaţi obiecte grele sau
ascuţite în compartimentele de
depozitare. În caz contrar, capacul
compartimentului de depozitare se poate deschide, iar ocupanţii
autovehiculului pot fi răniţi de
obiectele proiectate în cazul unui
eveniment de frânare bruscă, al
unei schimbări bruşte a direcţiei
sau al unui accident.
Torpedoul
Torpedoul trebuie să fie închis în
timpul deplasării.

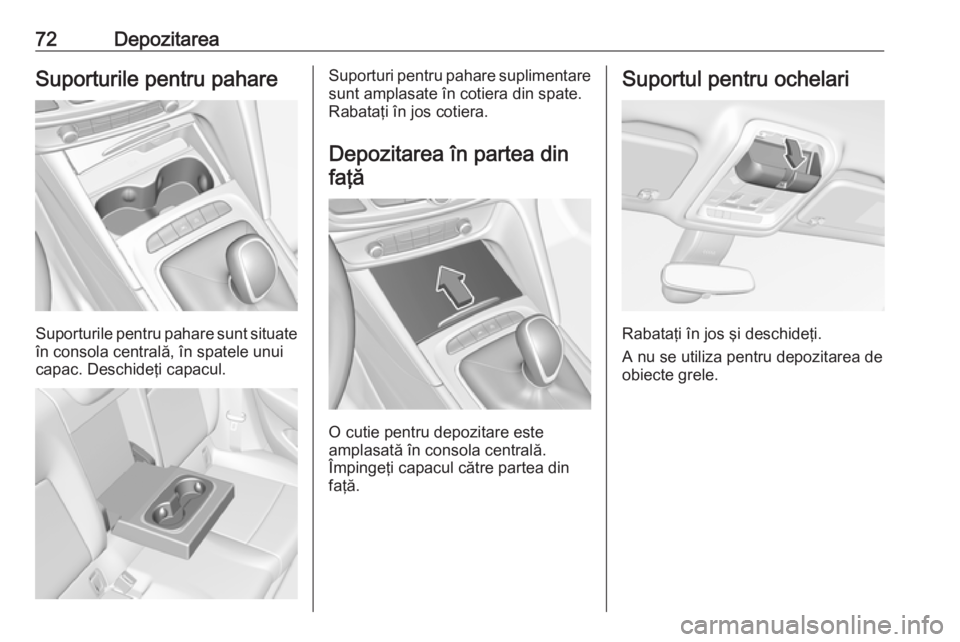

72DepozitareaSuporturile pentru pahare
Suporturile pentru pahare sunt situateîn consola centrală, în spatele unui
capac. Deschideţi capacul.
Suporturi pentru pahare suplimentare sunt amplasate în cotiera din spate.
Rabataţi în jos cotiera.
Depozitarea în partea din faţă
O cutie pentru depozitare este
amplasată în consola centrală.
Împingeţi capacul către partea din faţă.
Suportul pentru ochelari
Rabataţi în jos şi deschideţi.
A nu se utiliza pentru depozitarea de
obiecte grele.

Depozitarea73Spaţiul de depozitare al
cotierei
Depozitarea în cotiera frontală
Apăsaţi butonul pentru replierea
cotierei.
Depozitarea în consola centrală
Compartimentul de depozitare poate
fi utilizat pentru mărunţişuri.
În funcţie de versiune, sub capac se
află un compartiment de depozitare.
Apăsaţi capacul în partea din spate
pentru a-l deschide.
Portbagajul
În funcţie de echipare, spătarul
banchetei din spate este împărţit în
două sau trei părţi. Toate părţile se
pot rabata.
Înainte de rabatarea spătarelor
scaunelor din spate, executaţi
următoarele, dacă este cazul:
● Scoateţi copertina portbagajului 3 76.
● Apăsaţi şi ţineţi apăsată siguranţa pentru a împinge în jos
tetierele 3 42.
● Demontaţi tetierele pentru ca spătarele să se sprijine complet
pe pernele banchetei 3 42.

74DepozitareaExtinderea portbagajului
(spătarul din două părţi al
banchetei din spate)
● Trageţi maneta de deblocare de pe una sau ambele părţi laterale
şi rabataţi spătarele peste perna banchetei. Când rabataţi
spătarele, trageţi centurile de
siguranţă odată cu acestea.
● Pentru rabatare, ridicaţi spătarele şi ghidaţi-le în poziţie
verticală până când se fixează cu
un declic.
Spătarele sunt fixate corect
numai când marcajul roşu de
lângă maneta de deblocare nu
mai este vizibil.
9 Avertisment
La rabatarea în poziţie verticală,
asiguraţi-vă că spătarele sunt bine fixate în poziţie înainte de a porni
la drum. Nerespectarea acestei
recomandări poate duce la rănire sau la deteriorarea încărcăturii
sau a autovehiculului în cazul unei
frânări bruşte sau al unui impact.
Centura de siguranţă a scaunului
central se poate bloca atunci când
spătarul este rabatat prea rapid.
Pentru a debloca retractorul,
introduceţi-o sau scoateţi-o cu aprox. 20 mm şi apoi eliberaţi-o.
Extinderea portbagajului
(spătarul din trei părţi al banchetei
din spate)
● Repliaţi cotiera din spate.

Depozitarea75
● Trageţi bucla şi rabataţi în josspătarul pe scaunul central.
● Trageţi maneta de deblocare de pe una sau ambele părţi laterale
şi rabataţi spătarele peste perna
banchetei.
9 Avertisment
Aveţi grijă când rabataţi în jos
spătarul lateral din dreapta dacă
spătarul scaunului central este
deja rabatat în jos. Risc de rănire
produs de proeminenţa şurubului
din partea interioară a spătarului.
● Trageţi maneta de deblocare de pe una sau ambele părţi laterale
şi rabataţi spătarele peste perna
banchetei. Când rabataţi
spătarele, trageţi centurile de
siguranţă odată cu acestea.
9 Avertisment
Aveţi grijă când rabataţi în jos
spătarul lateral din dreapta dacă
spătarul scaunului central este
deja rabatat în jos. Risc de rănire
produs de proeminenţa şurubului
din partea interioară a spătarului.
● În mod alternativ, rabataţi spătarele scaunelor spate din
portbagaj: trageţi opritorul din
partea stângă sau din partea
dreaptă a portbagajului pentru a
rabata partea respectivă a
spătarului scaunelor spate.
9 Avertisment
Manifestaţi atenţie atunci când
acţionaţi spătarele scaunelor
spate din portbagaj. Spătarul este

76Depozitarearabatat cu o forţă considerabilă.
Risc de accidentare, în special în cazul copiilor.
Asiguraţi-vă că nu este ataşat
nimic de scaunele spate şi nu este aşezat nimic pe tapiţeria
scaunului.
● Pentru rabatare, ridicaţi spătarele şi ghidaţi-le în poziţie
verticală până când se fixează cu un declic.
Spătarele sunt fixate corect
numai când marcajul roşu de
lângă maneta de deblocare nu
mai este vizibil.
9 Avertisment
La rabatarea în poziţie verticală,
asiguraţi-vă că spătarele sunt bine fixate în poziţie înainte de a porni
la drum. Nerespectarea acestei
recomandări poate duce la rănire sau la deteriorarea încărcăturii
sau a autovehiculului în cazul unei frânări bruşte sau al unui impact.
Centura de siguranţă a scaunului
central se poate bloca atunci când
spătarul este rabatat prea rapid.
Pentru a debloca retractorul,
introduceţi-o sau scoateţi-o cu aprox. 20 mm şi apoi eliberaţi-o.
Copertina portbagajului
Nu puneţi obiecte pe capac.
Demontarea copertinei
Scoateţi din cârlig benzile de fixare
din hayon.

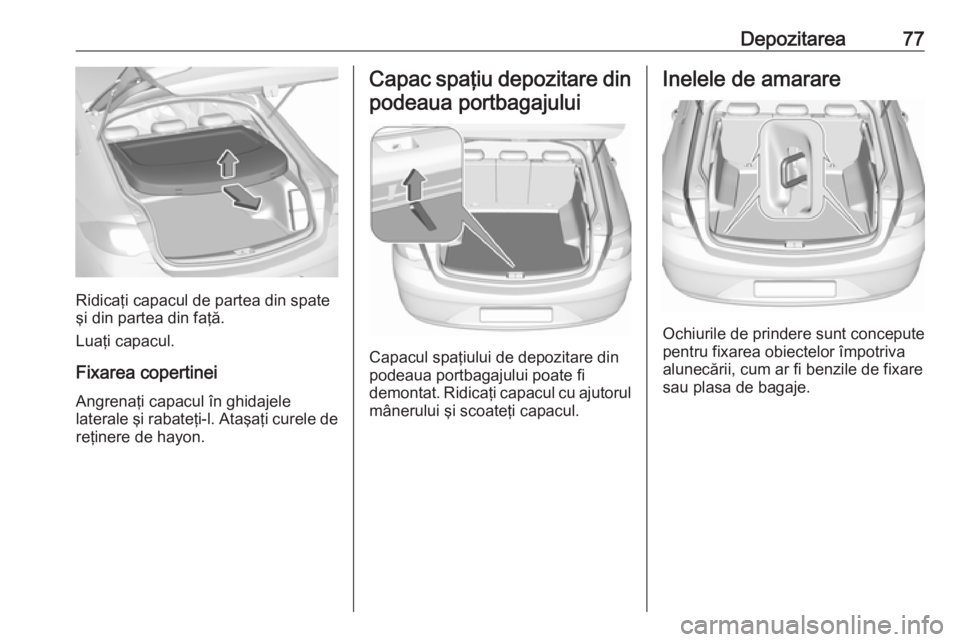

Depozitarea77
Ridicaţi capacul de partea din spate
şi din partea din faţă.
Luaţi capacul.
Fixarea copertinei
Angrenaţi capacul în ghidajele
laterale şi rabateţi-l. Ataşaţi curele de reţinere de hayon.
Capac spaţiu depozitare din
podeaua portbagajului
Capacul spaţiului de depozitare din
podeaua portbagajului poate fi
demontat. Ridicaţi capacul cu ajutorul
mânerului şi scoateţi capacul.
Inelele de amarare
Ochiurile de prindere sunt concepute
pentru fixarea obiectelor împotriva
alunecării, cum ar fi benzile de fixare
sau plasa de bagaje.

78DepozitareaTriunghiul reflectorizant
Aşezaţi triunghiul reflectorizant în
spaţiul din partea din spate a
portbagajului.
Trusa de prim-ajutor
Depozitaţi trusa de prim-ajutor în
partea dreaptă a portbagajului şi
fixaţi-o cu chinga.
Sistemul portbagaj de
acoperiş
Portbagajul de acoperiş
Din motive de siguranţă şi pentru a se preveni deteriorarea acoperişului, se
recomandă utilizarea sistemului
omologat de portbagaj de acoperiş.
Pentru informaţii suplimentare,
contactaţi atelierul service local.
Montarea portbagajului de
acoperiş
Deschideţi toate portierele.
