2017.5 OPEL CORSA E Manuale di uso e manutenzione (in Italian)

Strumenti e comandi87PosaceneriAttenzione
Da utilizzare esclusivamente per
la cenere e non per materiale
infiammabile.
Il posacenere portatile può essere
inserito nel portalattine.
Spie, strumenti e
indicatori
Quadro strumenti
All'inserimento dell'accensione, gli
indicatori degli strumenti vanno
brevemente a fine corsa.
Tachimetro
Indica la velocità del veicolo.
Contachilometri
La riga inferiore indica la distanza
registrata in km.
Contachilometri parziale
Visualizzazione della distanza regi‐
strata dall'ultimo azzeramento.
Il contachilometri parziale registra
fino a 9.999 km e poi si azzera.

88Strumenti e comandiVisualizzatore standard
Per reimpostare, premere SET/CLR
sulla leva degli indicatore di direzione per alcuni secondi 3 101.
Visualizzatore Deluxe
Per diversi viaggi sono selezionabili
due diverse pagine di contachilome‐
tri.
Selezionare il menù ; premendo
Menu sulla leva dell'indicatore di dire‐
zione. Ruotare la rotellina di regola‐
zione sulla leva dell'indicatore di dire‐
zione e selezionare ;1 o ; 2.
Ogni pagina di contachilometri può
essere azzerata separatamente
premendo il pulsante SET/CLR sulla
leva dell'indicatore di direzione per
alcuni secondi nel menu rispettivo.
Contagiri
Indica la velocità di rotazione del
motore.
Viaggiare quanto più possibile al
regime più basso per ogni marcia.
Attenzione
Se l'ago è nella zona rossa di peri‐
colo, è stato superato il massimo
dei giri ammesso. Pericolo per il
motore.

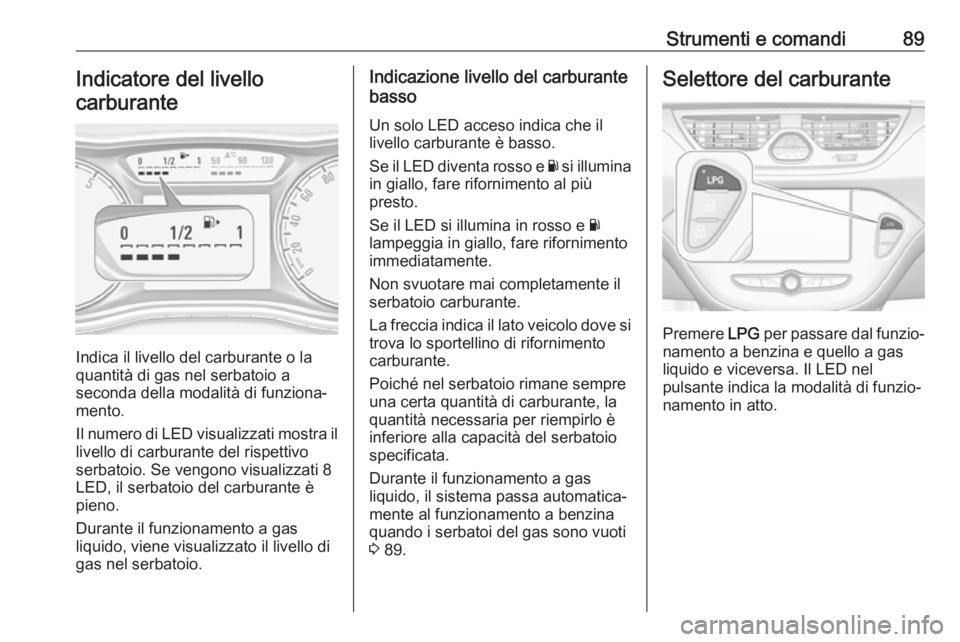

Strumenti e comandi89Indicatore del livello
carburante
Indica il livello del carburante o la
quantità di gas nel serbatoio a
seconda della modalità di funziona‐
mento.
Il numero di LED visualizzati mostra il livello di carburante del rispettivo
serbatoio. Se vengono visualizzati 8
LED, il serbatoio del carburante è
pieno.
Durante il funzionamento a gas
liquido, viene visualizzato il livello di
gas nel serbatoio.
Indicazione livello del carburante
basso
Un solo LED acceso indica che il
livello carburante è basso.
Se il LED diventa rosso e Y si illumina
in giallo, fare rifornimento al più
presto.
Se il LED si illumina in rosso e Y
lampeggia in giallo, fare rifornimento
immediatamente.
Non svuotare mai completamente il
serbatoio carburante.
La freccia indica il lato veicolo dove si
trova lo sportellino di rifornimento
carburante.
Poiché nel serbatoio rimane sempre
una certa quantità di carburante, la
quantità necessaria per riempirlo è
inferiore alla capacità del serbatoio
specificata.
Durante il funzionamento a gas
liquido, il sistema passa automatica‐
mente al funzionamento a benzina
quando i serbatoi del gas sono vuoti
3 89.Selettore del carburante
Premere LPG per passare dal funzio‐
namento a benzina e quello a gas
liquido e viceversa. Il LED nel
pulsante indica la modalità di funzio‐
namento in atto.

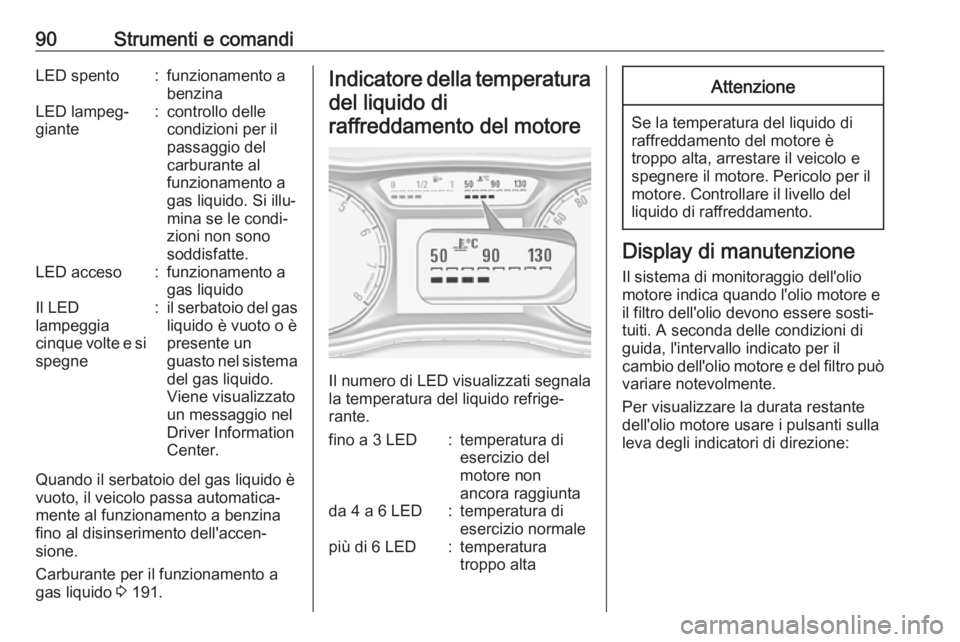

90Strumenti e comandiLED spento:funzionamento a
benzinaLED lampeg‐
giante:controllo delle
condizioni per il
passaggio del
carburante al
funzionamento a
gas liquido. Si illu‐
mina se le condi‐
zioni non sono
soddisfatte.LED acceso:funzionamento a
gas liquidoIl LED
lampeggia
cinque volte e si spegne:il serbatoio del gas
liquido è vuoto o è
presente un
guasto nel sistema del gas liquido.
Viene visualizzato
un messaggio nel
Driver Information
Center.
Quando il serbatoio del gas liquido è
vuoto, il veicolo passa automatica‐
mente al funzionamento a benzina
fino al disinserimento dell'accen‐
sione.
Carburante per il funzionamento a
gas liquido 3 191.
Indicatore della temperatura
del liquido di raffreddamento del motore
Il numero di LED visualizzati segnala
la temperatura del liquido refrige‐
rante.
fino a 3 LED:temperatura di
esercizio del
motore non
ancora raggiuntada 4 a 6 LED:temperatura di
esercizio normalepiù di 6 LED:temperatura
troppo altaAttenzione
Se la temperatura del liquido di
raffreddamento del motore è
troppo alta, arrestare il veicolo e
spegnere il motore. Pericolo per il
motore. Controllare il livello del
liquido di raffreddamento.
Display di manutenzione
Il sistema di monitoraggio dell'olio
motore indica quando l'olio motore e
il filtro dell'olio devono essere sosti‐
tuiti. A seconda delle condizioni di
guida, l'intervallo indicato per il
cambio dell'olio motore e del filtro può
variare notevolmente.
Per visualizzare la durata restante
dell'olio motore usare i pulsanti sulla
leva degli indicatori di direzione:

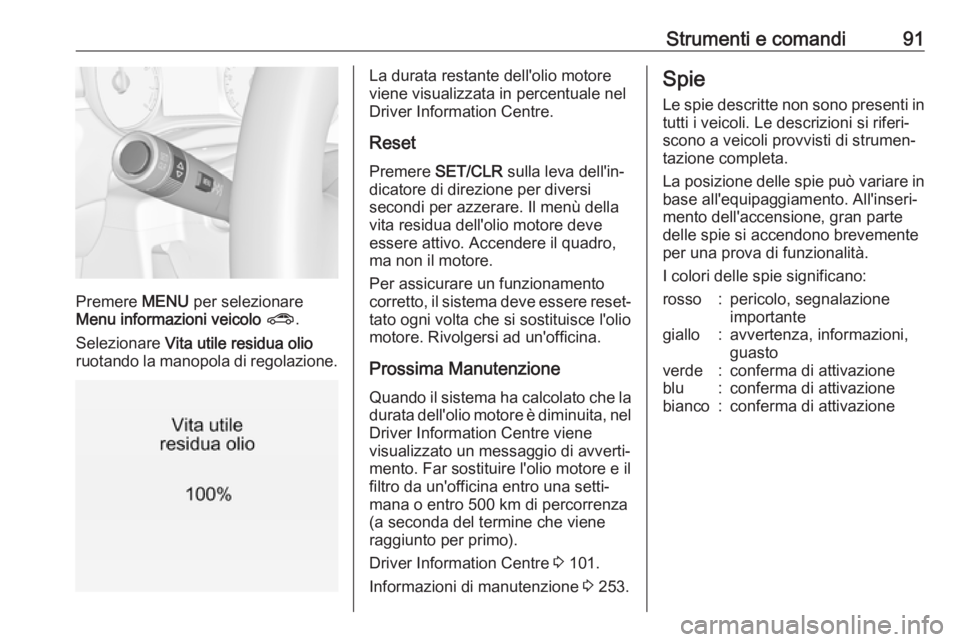

Strumenti e comandi91
Premere MENU per selezionare
Menu informazioni veicolo ? .
Selezionare Vita utile residua olio
ruotando la manopola di regolazione.
La durata restante dell'olio motore
viene visualizzata in percentuale nel Driver Information Centre.
Reset Premere SET/CLR sulla leva dell'in‐
dicatore di direzione per diversi
secondi per azzerare. Il menù della
vita residua dell'olio motore deve
essere attivo. Accendere il quadro,
ma non il motore.
Per assicurare un funzionamento
corretto, il sistema deve essere reset‐ tato ogni volta che si sostituisce l'olio
motore. Rivolgersi ad un'officina.
Prossima Manutenzione Quando il sistema ha calcolato che la
durata dell'olio motore è diminuita, nel
Driver Information Centre viene
visualizzato un messaggio di avverti‐
mento. Far sostituire l'olio motore e il
filtro da un'officina entro una setti‐
mana o entro 500 km di percorrenza
(a seconda del termine che viene
raggiunto per primo).
Driver Information Centre 3 101.
Informazioni di manutenzione 3 253.Spie
Le spie descritte non sono presenti in
tutti i veicoli. Le descrizioni si riferi‐
scono a veicoli provvisti di strumen‐
tazione completa.
La posizione delle spie può variare in
base all'equipaggiamento. All'inseri‐
mento dell'accensione, gran parte
delle spie si accendono brevemente
per una prova di funzionalità.
I colori delle spie significano:rosso:pericolo, segnalazione importantegiallo:avvertenza, informazioni,
guastoverde:conferma di attivazioneblu:conferma di attivazionebianco:conferma di attivazione

92Strumenti e comandiSpie nel quadro strumenti

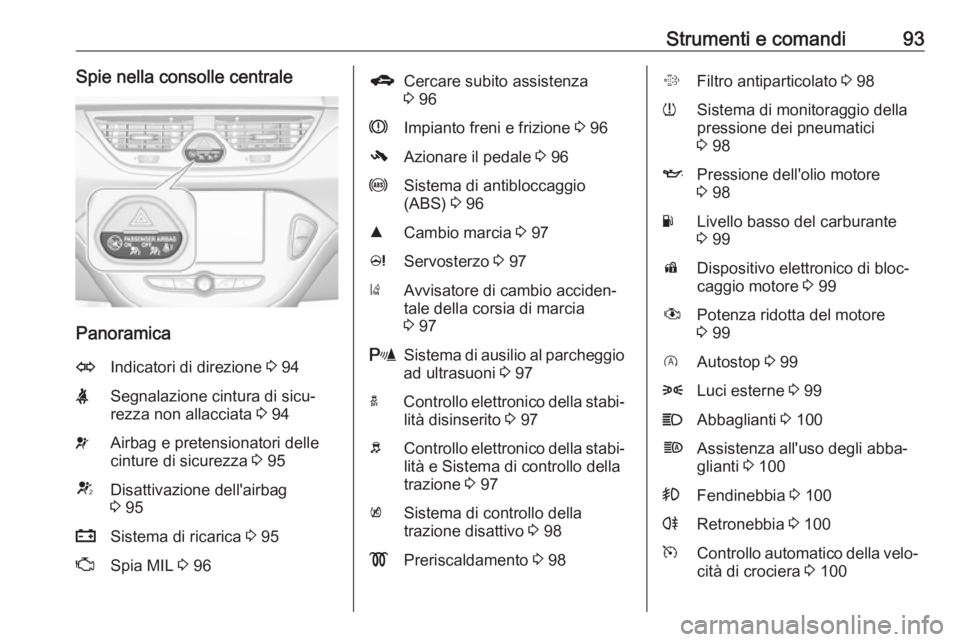

Strumenti e comandi93Spie nella consolle centrale
Panoramica
OIndicatori di direzione 3 94XSegnalazione cintura di sicu‐
rezza non allacciata 3 94vAirbag e pretensionatori delle
cinture di sicurezza 3 95VDisattivazione dell'airbag
3 95pSistema di ricarica 3 95ZSpia MIL 3 96gCercare subito assistenza
3 96RImpianto freni e frizione 3 96-Azionare il pedale 3 96uSistema di antibloccaggio
(ABS) 3 96RCambio marcia 3 97cServosterzo 3 97)Avvisatore di cambio acciden‐
tale della corsia di marcia
3 97rSistema di ausilio al parcheggio
ad ultrasuoni 3 97aControllo elettronico della stabi‐
lità disinserito 3 97bControllo elettronico della stabi‐
lità e Sistema di controllo della
trazione 3 97kSistema di controllo della
trazione disattivo 3 98!Preriscaldamento 3 98%Filtro antiparticolato 3 98wSistema di monitoraggio della
pressione dei pneumatici
3 98IPressione dell'olio motore
3 98YLivello basso del carburante
3 99dDispositivo elettronico di bloc‐
caggio motore 3 99#Potenza ridotta del motore
3 99DAutostop 3 998Luci esterne 3 99CAbbaglianti 3 100fAssistenza all'uso degli abba‐
glianti 3 100>Fendinebbia 3 100rRetronebbia 3 100mControllo automatico della velo‐
cità di crociera 3 100

94Strumenti e comandiARilevato veicolo davanti 3 100LLimitatore di velocità 3 100LAssistente ai segnali stradali
3 100hPortiera aperta 3 100
Indicatore di direzione
Il simbolo O si accende o lampeggia
in verde.
Acceso per breve tempo La spia si accende brevemente all'ac‐
censione delle luci di parcheggio.
LampeggianteLa spia lampeggia quando si attivano gli indicatori di direzione o i segnala‐
tori di emergenza.
Lampeggio veloce: guasto di una
lampadina di un indicatore di dire‐
zione o del fusibile associato.
Sostituzione delle lampadine 3 212,
fusibili 3 220.
Indicatori di direzione 3 124.
Segnalazione di cintura di
sicurezza non allacciata
Segnalazione di cintura di
sicurezza anteriore non allacciata
Il simbolo X relativo al sedile del
conducente si accende o lampeggia in rosso nel contagiri.
Il simbolo k relativo al sedile del
passeggero anteriore si accende o
lampeggia in rosso nella consolle
centrale quando il sedile è occupato.
Acceso
Dopo l'inserimento dell'accensione,
finché la cintura di sicurezza non
viene allacciata.
Lampeggiante
Dopo aver avviato il motore per un massimo di 100 secondi, finché la cintura di sicurezza non viene allac‐
ciata.
Allacciare la cintura di sicurezza
3 43.
Segnalazione di cintura di
sicurezza posteriore non
allacciata
