2017.5 OPEL CORSA E Kezelési útmutató (in Hungarian)

Tárolás63A pedáltartók kihajtása
Hajtsa ki az egyik vagy mindkét
pedáltartót felfelé, amíg az átlós
támasztó rögzül.
Emelje ki a pedálrögzítőket a
pedáltartókból.
A hátsó tartószerkezet beállítása
egy kerékpárhoz
Nyomja meg a kioldókart, és húzza ki a keréktartókat.
Nyomja meg a rögzítőheveder
kioldókarját, és húzza ki a hevedert.
A kerékpár előkészítse a
rögzítéshez

64TárolásMegjegyzés
A pedál hajtókarjának maximális szélessége 38,3 mm, maximális
mélysége pedig 14,4 mm.
Forgassa el a bal oldali pedált
(amelyiknél nincs lánc) függőlegesen
lefelé. A bal hajtókar pedálja
vízszintesen álljon.
Az elülső kerékpár első kerekének
balra kell néznie.
A hátulsó kerékpár első kerekének
jobbra kell néznie.
Kerékpár rögzítése a hátsó
tartószerkezethezA pedáltartón lévő tekerőkarral
nagyjából állítsa be a mozgatható
pedáltartó egységet a hajtókar
tengelyéhez.
Ha a kerékpár egyenes hajtókarral
rendelkezik, akkor csavarja ki
teljesen a pedáltartó egységet ( 5.
helyzet).
Ha a kerékpár hajlított hajtókarral
rendelkezik, akkor csavarja be
teljesen a pedáltartó egységet ( 1.
helyzet).
Helyezze a kerékpárt a hátsó tartóra.
Miközben ezt csinálja, a hajtókart be
kell vezetni a pedáltartó nyílásába az
ábrának megfelelően.
Figyelem!
Gondoskodjon róla, hogy a pedál
ne érjen hozzá a hátsó
szállítórendszer felületéhez.
Ellenkező esetben a hajtómű
szállítás közben megsérülhet.

Tárolás65

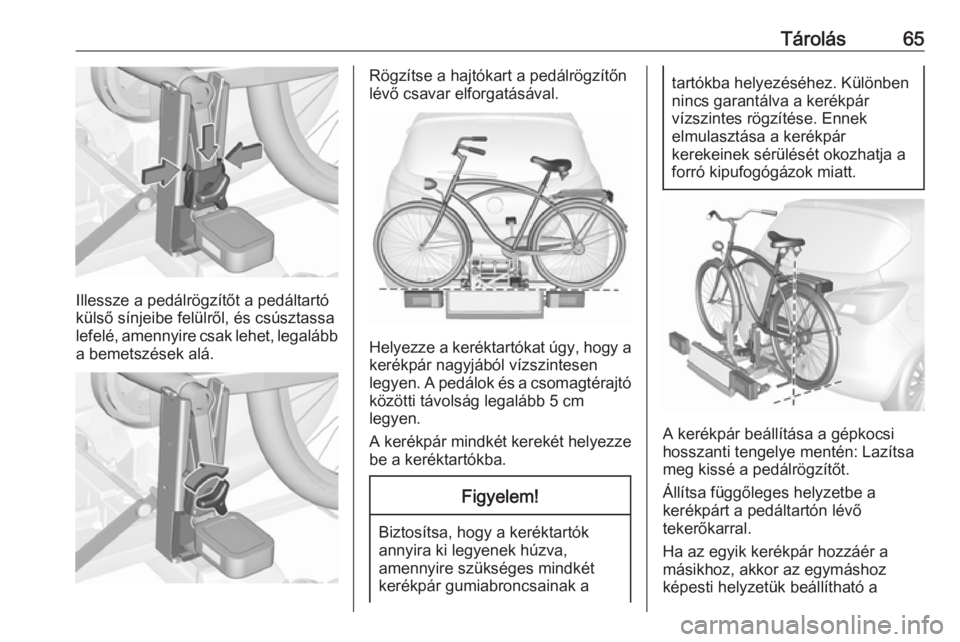

Illessze a pedálrögzítőt a pedáltartó
külső sínjeibe felülről, és csúsztassa
lefelé, amennyire csak lehet, legalább a bemetszések alá.
Rögzítse a hajtókart a pedálrögzítőn
lévő csavar elforgatásával.
Helyezze a keréktartókat úgy, hogy a
kerékpár nagyjából vízszintesen
legyen. A pedálok és a csomagtérajtó közötti távolság legalább 5 cm
legyen.
A kerékpár mindkét kerekét helyezze be a keréktartókba.
Figyelem!
Biztosítsa, hogy a keréktartók
annyira ki legyenek húzva,
amennyire szükséges mindkét
kerékpár gumiabroncsainak a
tartókba helyezéséhez. Különben nincs garantálva a kerékpár
vízszintes rögzítése. Ennek
elmulasztása a kerékpár
kerekeinek sérülését okozhatja a
forró kipufogógázok miatt.
A kerékpár beállítása a gépkocsi
hosszanti tengelye mentén: Lazítsa
meg kissé a pedálrögzítőt.
Állítsa függőleges helyzetbe a
kerékpárt a pedáltartón lévő
tekerőkarral.

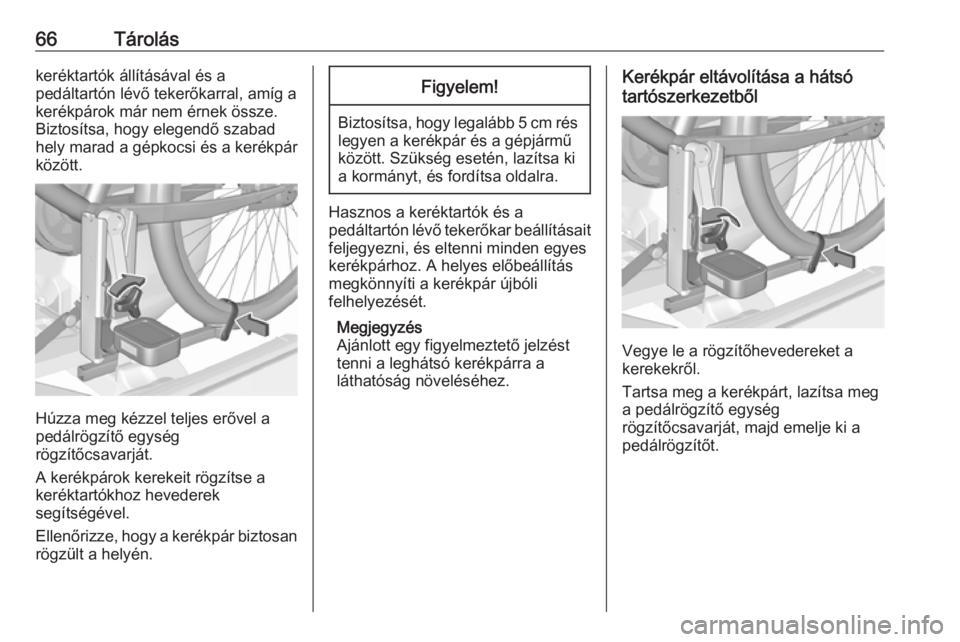

Ha az egyik kerékpár hozzáér a
másikhoz, akkor az egymáshoz
képesti helyzetük beállítható a

66Tároláskeréktartók állításával és a
pedáltartón lévő tekerőkarral, amíg a
kerékpárok már nem érnek össze.
Biztosítsa, hogy elegendő szabad
hely marad a gépkocsi és a kerékpár
között.
Húzza meg kézzel teljes erővel a
pedálrögzítő egység
rögzítőcsavarját.
A kerékpárok kerekeit rögzítse a
keréktartókhoz hevederek
segítségével.
Ellenőrizze, hogy a kerékpár biztosan
rögzült a helyén.
Figyelem!
Biztosítsa, hogy legalább 5 cm rés legyen a kerékpár és a gépjármű
között. Szükség esetén, lazítsa ki
a kormányt, és fordítsa oldalra.
Hasznos a keréktartók és a
pedáltartón lévő tekerőkar beállításait
feljegyezni, és eltenni minden egyes
kerékpárhoz. A helyes előbeállítás
megkönnyíti a kerékpár újbóli
felhelyezését.
Megjegyzés
Ajánlott egy figyelmeztető jelzést
tenni a leghátsó kerékpárra a
láthatóság növeléséhez.
Kerékpár eltávolítása a hátsó
tartószerkezetből
Vegye le a rögzítőhevedereket a
kerekekről.
Tartsa meg a kerékpárt, lazítsa meg
a pedálrögzítő egység
rögzítőcsavarját, majd emelje ki a pedálrögzítőt.

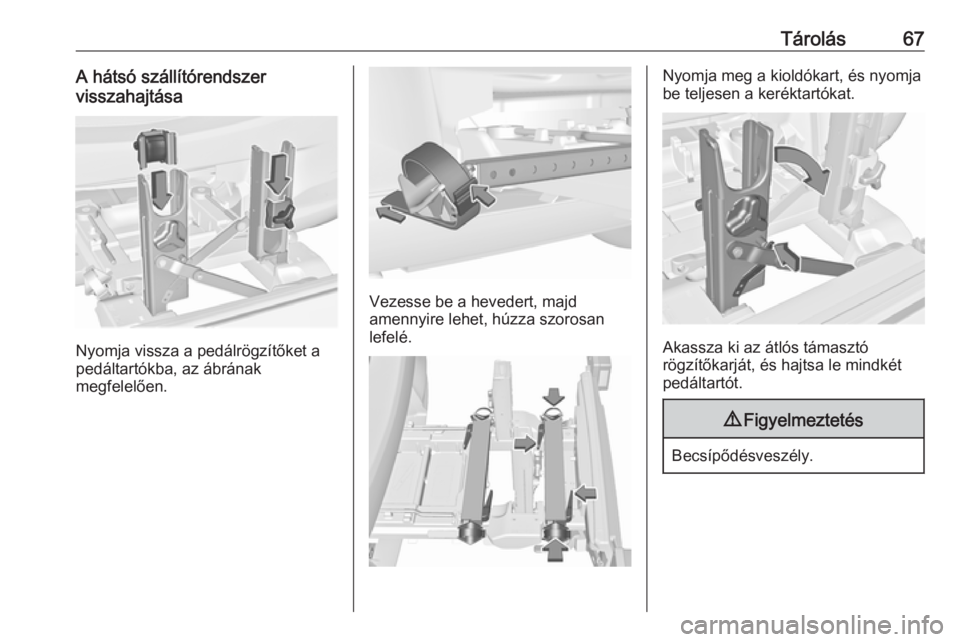

Tárolás67A hátsó szállítórendszer
visszahajtása
Nyomja vissza a pedálrögzítőket a
pedáltartókba, az ábrának
megfelelően.
Vezesse be a hevedert, majd
amennyire lehet, húzza szorosan lefelé.
Nyomja meg a kioldókart, és nyomja
be teljesen a keréktartókat.
Akassza ki az átlós támasztó
rögzítőkarját, és hajtsa le mindkét
pedáltartót.
9 Figyelmeztetés
Becsípődésveszély.

68Tárolás

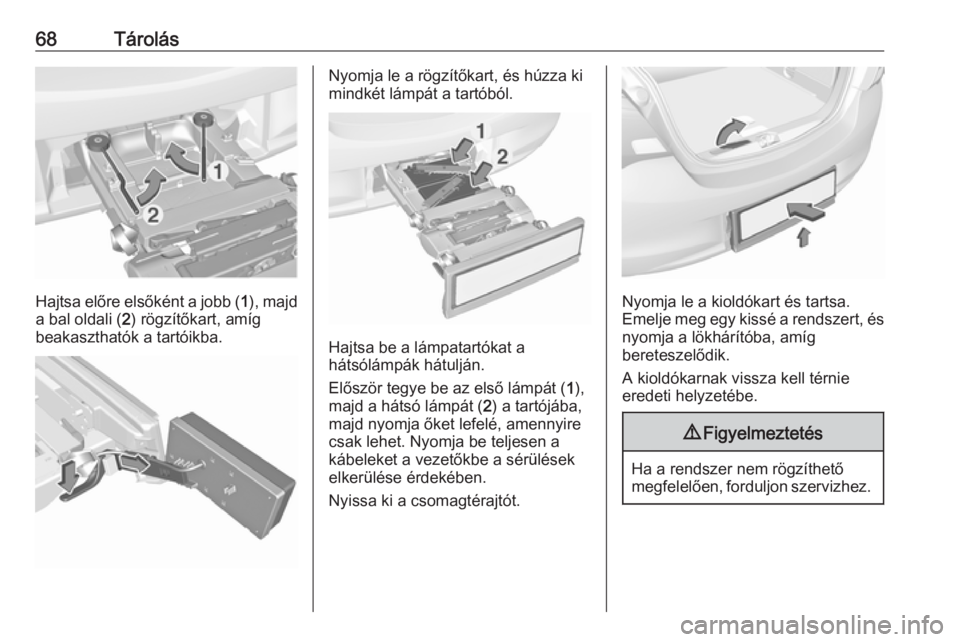

Hajtsa előre elsőként a jobb (1), majd
a bal oldali ( 2) rögzítőkart, amíg
beakaszthatók a tartóikba.
Nyomja le a rögzítőkart, és húzza ki
mindkét lámpát a tartóból.
Hajtsa be a lámpatartókat a
hátsólámpák hátulján.
Először tegye be az első lámpát ( 1),
majd a hátsó lámpát ( 2) a tartójába,
majd nyomja őket lefelé, amennyire
csak lehet. Nyomja be teljesen a
kábeleket a vezetőkbe a sérülések
elkerülése érdekében.
Nyissa ki a csomagtérajtót.
Nyomja le a kioldókart és tartsa.
Emelje meg egy kissé a rendszert, és
nyomja a lökhárítóba, amíg
bereteszelődik.
A kioldókarnak vissza kell térnie
eredeti helyzetébe.
9 Figyelmeztetés
Ha a rendszer nem rögzíthető
megfelelően, forduljon szervizhez.

Tárolás69Csomagtér
A csomagtér bővítése
A háttámla két állásban rögzíthető.
Nagyméretű tárgyak szállításához
egyenes pozícióban rögzítse.
Osztott háttámla
Húzza meg a kioldókart a megfelelő
oldalon, húzza előre a háttámlát
függőleges helyzetig és rögzítse.
Összefüggő háttámla
Húzza meg a kioldókart mindkét
oldalon, húzza előre a háttámlát
függőleges helyzetig és rögzítse.
Nyitáskor piros jel tűnik fel a kioldókar
mellett. A háttámla akkor van
megfelelően rögzítve, ha a
kioldókarok mellett lévő piros jelzések egyik oldalon sem láthatók.
A hátsó háttámlák lehajtása
Szükség esetén távolítsa el a
csomagtérfedelet.
Nyomja le a fejtámlát a retesz
megnyomásával.
Vezesse át az öveket az oldalsó
övvezetőkön, hogy megelőzze az
övek sérülését. A háttámla
lehajtásakor a támlával együtt húzza
előre a biztonsági öveket.
Osztott háttámla
Húzza meg a kioldókart a megfelelő
oldalon, és hajtsa le a háttámlát az
üléspárnára.
Összefüggő háttámla
Húzza meg a kioldókart mindkét
oldalon, és hajtsa le a háttámlát az
üléspárnára.
Ha a gépkocsiba az egyik hátsó ajtón
át kell rakodni, vegye ki az övet a
háttámla övvezetőjéből, és helyezze
be a reteszelőlapot a mélyedésbe, az
ábrának megfelelően.
Felhajtáshoz, emelje fel a háttámlát,
és állítsa függőleges állásba, amíg
hallhatóan rögzül.

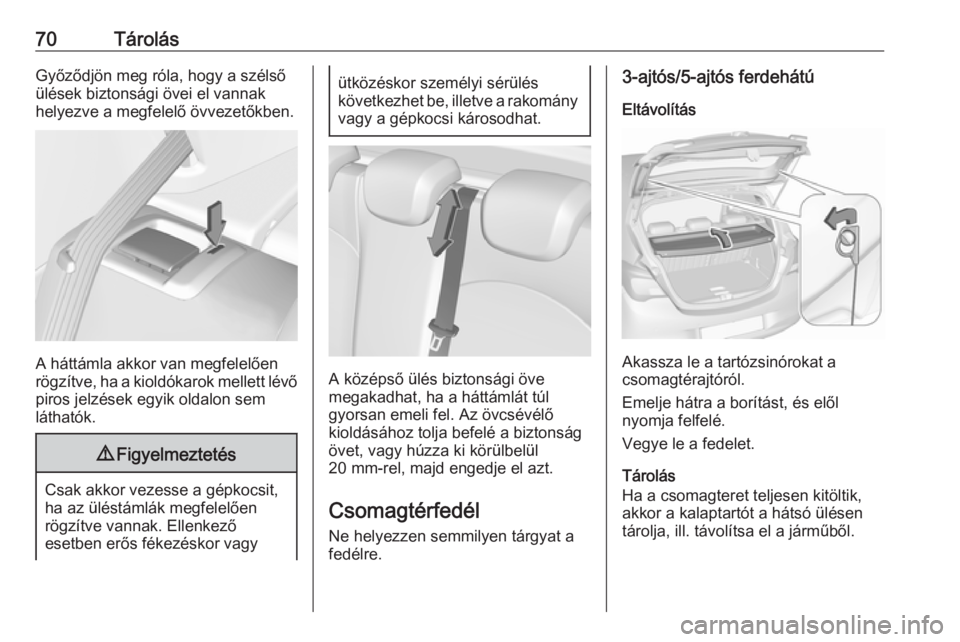

70TárolásGyőződjön meg róla, hogy a szélső
ülések biztonsági övei el vannak
helyezve a megfelelő övvezetőkben.
A háttámla akkor van megfelelően
rögzítve, ha a kioldókarok mellett lévő piros jelzések egyik oldalon sem
láthatók.
9 Figyelmeztetés
Csak akkor vezesse a gépkocsit,
ha az üléstámlák megfelelően
rögzítve vannak. Ellenkező
esetben erős fékezéskor vagy
ütközéskor személyi sérülés
következhet be, illetve a rakomány vagy a gépkocsi károsodhat.
A középső ülés biztonsági öve
megakadhat, ha a háttámlát túl
gyorsan emeli fel. Az övcsévélő
kioldásához tolja befelé a biztonság
övet, vagy húzza ki körülbelül
20 mm-rel, majd engedje el azt.
Csomagtérfedél
Ne helyezzen semmilyen tárgyat a
fedélre.
3-ajtós/5-ajtós ferdehátú
Eltávolítás
Akassza le a tartózsinórokat a
csomagtérajtóról.
Emelje hátra a borítást, és elől
nyomja felfelé.
Vegye le a fedelet.
Tárolás
Ha a csomagteret teljesen kitöltik,
akkor a kalaptartót a hátsó ülésen tárolja, ill. távolítsa el a járműből.
