Autóápolás215megnyomásával a foglalatban és
elforgatva az óramutató járásával
ellentétesen:
Hátsó helyzetjelző/féklámpa ( 1)
Irányjelző lámpa ( 2)
6. Helyezze vissza az izzót a hátsó lámpatestbe, és csavarja be az
óramutató járásával megegyező
irányba. Szerelje a lámpa
egységet a rögzítőcsapokkal a jármű karosszéria-mélyedéseibe,
és húzza meg a műanyag rögzítőanyákat a csomagtér
belseje felől.
Zárja be a fedelet és rögzítse.
Tolatólámpa/hátsó ködlámpa
A tolatólámpa a csomagtérajtó jobb
oldali, a hátsó ködlámpa pedig a
csomagtérajtó bal oldali
lámpacsoportjában helyezkedik el.
Az izzócsere leírása mindkét lámpa
esetében azonos.
1. Szerelje ki a csomagtérajtóból a csavart.
2. A lámpaszerelvényt kissé mozdítsa kifelé, majd húzza ki a
csomagtérajtóból.
3. Elforgatva vegye ki az izzótartót.

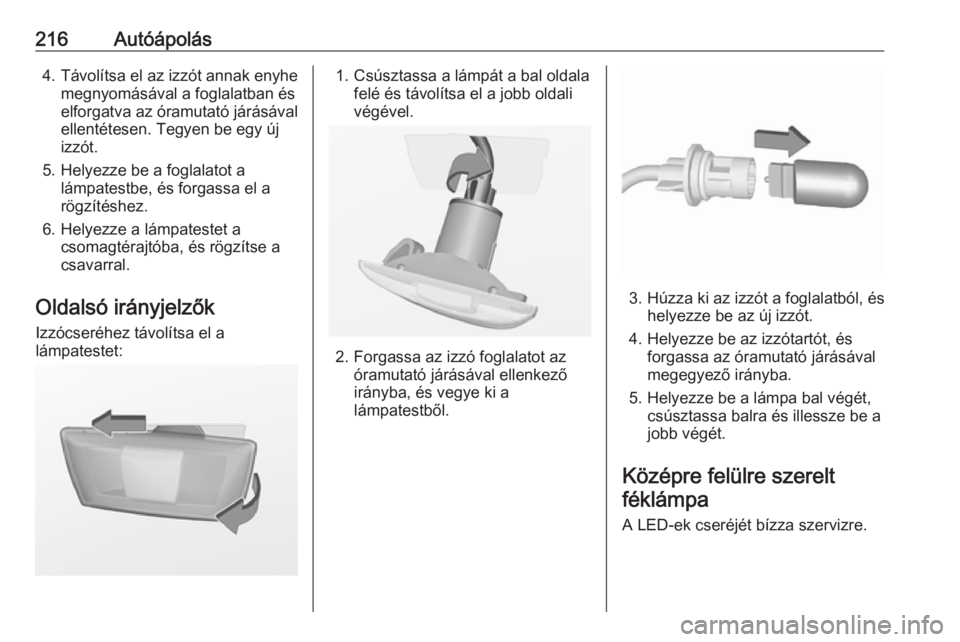

Page 218 of 285
216Autóápolás4. Távolítsa el az izzót annak enyhemegnyomásával a foglalatban és
elforgatva az óramutató járásával
ellentétesen. Tegyen be egy új
izzót.
5. Helyezze be a foglalatot a lámpatestbe, és forgassa el a
rögzítéshez.
6. Helyezze a lámpatestet a csomagtérajtóba, és rögzítse a
csavarral.
Oldalsó irányjelzők Izzócseréhez távolítsa el a
lámpatestet:1. Csúsztassa a lámpát a bal oldala felé és távolítsa el a jobb oldali
végével.
2. Forgassa az izzó foglalatot az óramutató járásával ellenkező
irányba, és vegye ki a
lámpatestből.
3. Húzza ki az izzót a foglalatból, és helyezze be az új izzót.
4. Helyezze be az izzótartót, és forgassa az óramutató járásával
megegyező irányba.
5. Helyezze be a lámpa bal végét, csúsztassa balra és illessze be a
jobb végét.
Középre felülre szerelt féklámpa
A LED-ek cseréjét bízza szervizre.
Page 219 of 285
Autóápolás217Rendszámtábla világítás
1. Illesszen be egy csavarhúzót afedél bemélyedésébe, nyomja
oldalra, és akassza ki a rugót.
2. Vegye ki a lámpát lefelé, a kábel húzása nélkül.
3. Az izzófoglalatot az óramutatójárásával ellenkező irányba
forgatva vegye ki a lámpatestből.
4. Húzza ki az izzót a foglalatból, és helyezze be az új izzót.
5. Tegye be az izzófoglalatot a lámpatestbe, és forgassa azóramutató járásával megegyezőirányba.
6. Helyezze be a lámpát a lökhárítóba, és hagyja bepattanni.
Belső világítás
Utastér-világítás, olvasólámpák Az izzócserét bízza szervizre.
Csomagtér-világítás
Az izzócserét bízza szervizre.
Kupolalámpa
Az izzócserét bízza szervizre.
Műszerfal világítás
Az izzócserét bízza szervizre.
Page 220 of 285
218AutóápolásElektromos rendszerBiztosítékok
Az új biztosítékon lévő adatoknak
meg kell egyezniük a meghibásodott
biztosítékon lévő adatokkal.
A gépkocsiban két biztosítékdoboz
van:
● a motortér bal első részében● a balkormányos gépkocsiknál, a világításkapcsoló, illetve
jobbkormányos gépkocsiknál a kesztyűtartó mögött
Biztosíték cseréje előtt kapcsolja ki a
vonatkozó kapcsolót, illetve a
gyújtást.A gépkocsiban különböző
biztosítékok vannak.
A biztosíték típusától függően, a
kiégett biztosítékot megolvadt
vezetékéről lehet felismerni. Ne
cserélje ki a biztosítékot, amíg a hiba
okát ki nem javították.
Bizonyos áramköröket több biztosíték
is véd.
Lehetnek biztosítékok, amelyeknek
nincs funkciójuk.
BiztosítékcsipeszEgy biztosítékcsipesz található amotortérben lévő
biztosítékdobozban.
Helyezze a biztosítékcsipeszt felülről
a különféle biztosítékokra, majd
húzza ki a biztosítékot.
Page 221 of 285
Autóápolás219Motorházi biztosítékdoboz
A biztosítékdoboz a motortér bal első
részén található.
Reteszelje ki a fedelet, és hajtsa
felfelé, amíg megáll. Vegye le a
fedelet, függőlegesen, felfelé.
SzámÁramkör1Utánfutó illesztőmodul, hátsó
szállítórendszer2–3Akkumulátor érzékelő4Alváz vezérlőmodul üzema‐
nyagszivattyú5ABS6Tompított fényszóró és
nappali menetlámpa bal,
Xenon távolsági fényszóró
zsalu bal és jobb7–8MTA Sebességváltó vezérlő‐
modul, LPG vezérlőmodul9Karosszéria vezérlőmodul
feszültségészlelés10Fényszórómagasság-állítás11Hátsó ablaktörlő12Hátsó ablakfűtés13Tompított fényszóró és
nappali menetlámpa jobb14Fűtött külső visszapillantó
tükör
Page 222 of 285
220AutóápolásSzámÁramkör15–16Fékrásegítő készlet17Gyújtás, indító áramellátás18Motor vezérlőegység19Üzemanyag-szivattyú20–21Motor mágnesszelepek,
motor érzékelők22–23Befecskendező rendszer24Ablakmosó rendszer25–26Motor érzékelők27Fűtő elzárószelepe28Motor vezérlőegység29Motor vezérlőegység30Motor vezérlőegység31Távolsági fényszóró bal,
Xenon tompított fényszóró
bal32Távolsági fényszóró jobb,
Xenon tompított fényszóró
jobbSzámÁramkör33Motor vezérlőegység34Kürt35Légkondicionáló kompres‐
szor tengelykapcsoló36Első ködlámpák
Page 223 of 285
Autóápolás221SzámÁramkör1ABS szivattyú2Első ablaktörlő3Utastéri levegő befúvómotor4Műszerfal5Hűtőventilátor6Dízelüzemanyag-fűtő7Sebességváltó8Hűtőventilátor9Hűtőventilátor10Hűtőventilátor11Indítómotor
Miután kicserélte a hibás biztosítékot,
csukja le a biztosítékdoboz fedelét,
és nyomja meg, amíg záródik.
Ha a biztosítékdoboz fedele nincs
megfelelően bezárva, üzemzavar
történhet.
Műszerfali biztosítékdoboz
A biztosítékdoboz a műszerfalban a
világításkapcsoló mögött található.
Tartsa a fogantyút, majd húzza meg
és hajtsa le a világításkapcsolót.
Page 224 of 285
222AutóápolásSz.Áramkör1–2–3Elektromos ablakemelők4Transzformátor5Karosszéria vezérlőegység 16Karosszéria vezérlőegység 27Karosszéria vezérlőegység 38Karosszéria vezérlőegység 49Karosszéria vezérlőegység 510Karosszéria vezérlőegység 611Karosszéria vezérlőegység 712Karosszéria vezérlőegység 813–14Csomagtérajtó15Légzsákrendszer16Adatcsatlakozó17Gyújtás18Légkondicionáló rendszer19Napfénytető20Parkolássegítő/Esőérzékelő/
Előrenéző kamera21Fék kapcsolóSz.Áramkör22Audio rendszer23Kijelző24–25Kiegészítő csatlakozóaljzat26Műszerfal27–28–29–30–31Kürt32–33Fűtött kormánykerék34–35Gumiabroncs-javítókészlet36–37Hátsó ablaktörlő38Cigarettagyújtó39Elektromos ablakemelők/
Napfénytető/Automata sebes‐
ségváltó kijelzője40–Szerszámkészlet
Szerszámok Gumiabroncs-javítókészlettel
rendelkező gépkocsik
A szerszámok a vonószemmel és a
gumijavító készlettel együtt a
csomagtérben, a padlóburkolat alatt
találhatók.
