Prowadzenie i użytkowanie183Instrukcje pojawiają się zależnie od
wersji na wyświetlaczu
informacyjnym kierowcy 3 104 lub na
kolorowym wyświetlaczu
informacyjnym 3 110 i towarzyszą im
sygnały dźwiękowe.
Kierowca musi obsługiwać pedał
przyspieszenia i hamulca oraz
zmianę biegów, natomiast kierowanie
odbywa się automatycznie.
Inteligentny system wspomagania
parkowania występuje zawsze w
połączeniu z przednim-tylnym
układem ułatwiającym parkowanie.
Oba układy wykorzystują te same
czujniki w przednim i tylnym
zderzaku.
Przycisk pilota parkowania D
i jego
obsługa
Inteligentny system wspomagania
parkowania i przedni-tylny układ
ułatwiający parkowanie mają ten sam przycisk do włączania i wyłączania:
Krótkie naciśnięcie D powoduje
włączenie lub wyłączenie układu
ułatwiającego parkowanie.
Długie naciśnięcie D (przez około
jedną sekundę) na zmianę włącza i
wyłącza inteligentny system
wspomagania parkowania, patrz
oddzielny opis poniżej.
Poniżej opisano, jak należy naciskać
przycisk D w celu obsługi obydwu
układów:
● Jeśli włączony jest tylko przedni- tylny układ ułatwiający
parkowanie, krótkie naciśnięcie
przycisku wyłącza ten układ.
● Jeśli włączony jest tylko przedni- tylny układ ułatwiający
parkowanie, długie naciśnięcie
przycisku włącza inteligentny
system wspomagania
parkowania.● Jeśli aktywny jest tylko inteligentny system
wspomagania parkowania i
znajduje się on w trybie
poszukiwania miejsca
postojowego, krótkie naciśnięcie
włącza przedni-tylny układ
ułatwiający parkowanie.
● Jeśli aktywny jest tylko inteligentny system
wspomagania parkowania i
znajduje się on w trybie
wprowadzania na miejsce
postojowe, krótkie naciśnięcie
wyłącza inteligentny system
wspomagania parkowania.
● Jeśli aktywny jest inteligentny system wspomagania
parkowania, długie naciśnięcie
przycisku wyłącza ten system
oraz przedni-tylny układ
ułatwiający parkowanie.
● Jeśli włączony jest bieg do przodu lub dźwignia zmiany
biegów znajduje się w położeniu

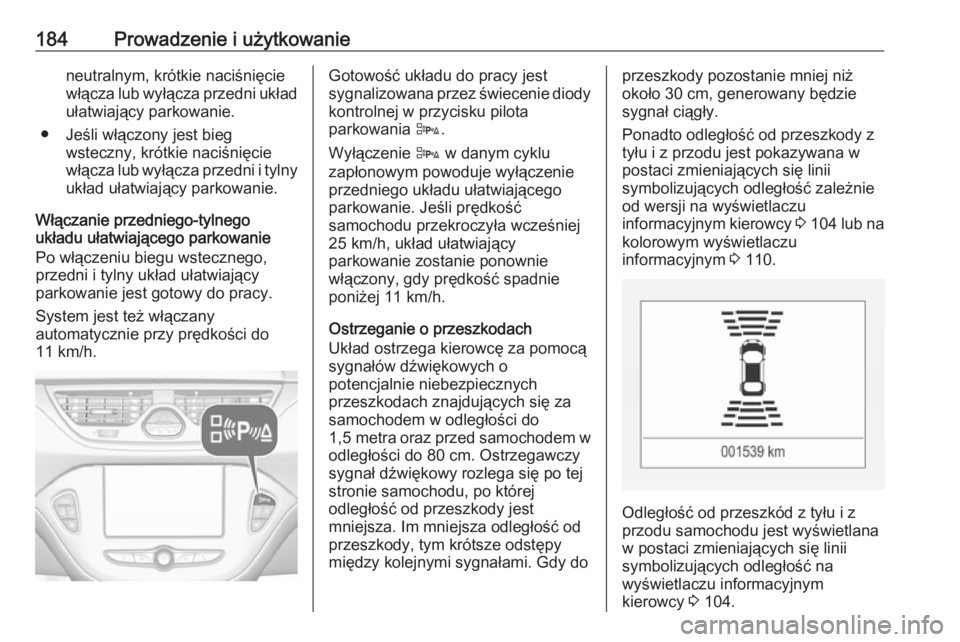

184Prowadzenie i użytkowanieneutralnym, krótkie naciśnięcie
włącza lub wyłącza przedni układ
ułatwiający parkowanie.
● Jeśli włączony jest bieg wsteczny, krótkie naciśnięcie
włącza lub wyłącza przedni i tylny układ ułatwiający parkowanie.
Włączanie przedniego-tylnego
układu ułatwiającego parkowanie
Po włączeniu biegu wstecznego,
przedni i tylny układ ułatwiający
parkowanie jest gotowy do pracy.
System jest też włączany
automatycznie przy prędkości do
11 km/h.Gotowość układu do pracy jest
sygnalizowana przez świecenie diody
kontrolnej w przycisku pilota
parkowania D.
Wyłączenie D w danym cyklu
zapłonowym powoduje wyłączenie
przedniego układu ułatwiającego
parkowanie. Jeśli prędkość
samochodu przekroczyła wcześniej
25 km/h, układ ułatwiający
parkowanie zostanie ponownie
włączony, gdy prędkość spadnie
poniżej 11 km/h.
Ostrzeganie o przeszkodach
Układ ostrzega kierowcę za pomocą
sygnałów dźwiękowych o
potencjalnie niebezpiecznych
przeszkodach znajdujących się za
samochodem w odległości do
1,5 metra oraz przed samochodem w
odległości do 80 cm. Ostrzegawczy sygnał dźwiękowy rozlega się po tej
stronie samochodu, po której
odległość od przeszkody jest
mniejsza. Im mniejsza odległość od
przeszkody, tym krótsze odstępy
między kolejnymi sygnałami. Gdy doprzeszkody pozostanie mniej niż
około 30 cm, generowany będzie
sygnał ciągły.
Ponadto odległość od przeszkody z
tyłu i z przodu jest pokazywana w
postaci zmieniających się linii
symbolizujących odległość zależnie
od wersji na wyświetlaczu
informacyjnym kierowcy 3 104 lub na
kolorowym wyświetlaczu
informacyjnym 3 110.
Odległość od przeszkód z tyłu i z
przodu samochodu jest wyświetlana
w postaci zmieniających się linii
symbolizujących odległość na
wyświetlaczu informacyjnym
kierowcy 3 104.

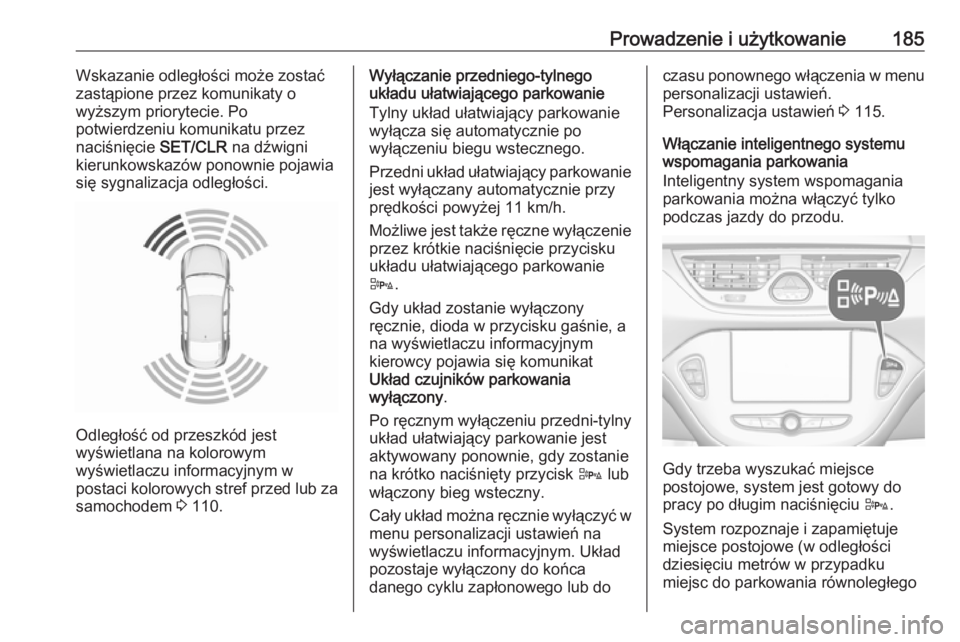

Prowadzenie i użytkowanie185Wskazanie odległości może zostać
zastąpione przez komunikaty o
wyższym priorytecie. Po
potwierdzeniu komunikatu przez
naciśnięcie SET/CLR na dźwigni
kierunkowskazów ponownie pojawia
się sygnalizacja odległości.
Odległość od przeszkód jest
wyświetlana na kolorowym
wyświetlaczu informacyjnym w
postaci kolorowych stref przed lub za samochodem 3 110.
Wyłączanie przedniego-tylnego
układu ułatwiającego parkowanie
Tylny układ ułatwiający parkowanie
wyłącza się automatycznie po
wyłączeniu biegu wstecznego.
Przedni układ ułatwiający parkowanie
jest wyłączany automatycznie przy
prędkości powyżej 11 km/h.
Możliwe jest także ręczne wyłączenie
przez krótkie naciśnięcie przycisku układu ułatwiającego parkowanieD .
Gdy układ zostanie wyłączony
ręcznie, dioda w przycisku gaśnie, a
na wyświetlaczu informacyjnym
kierowcy pojawia się komunikat
Układ czujników parkowania
wyłączony .
Po ręcznym wyłączeniu przedni-tylny
układ ułatwiający parkowanie jest
aktywowany ponownie, gdy zostanie
na krótko naciśnięty przycisk D lub
włączony bieg wsteczny.
Cały układ można ręcznie wyłączyć w
menu personalizacji ustawień na
wyświetlaczu informacyjnym. Układ
pozostaje wyłączony do końca
danego cyklu zapłonowego lub doczasu ponownego włączenia w menu personalizacji ustawień.
Personalizacja ustawień 3 115.
Włączanie inteligentnego systemu
wspomagania parkowania
Inteligentny system wspomagania
parkowania można włączyć tylko
podczas jazdy do przodu.
Gdy trzeba wyszukać miejsce
postojowe, system jest gotowy do
pracy po długim naciśnięciu D.
System rozpoznaje i zapamiętuje
miejsce postojowe (w odległości
dziesięciu metrów w przypadku
miejsc do parkowania równoległego

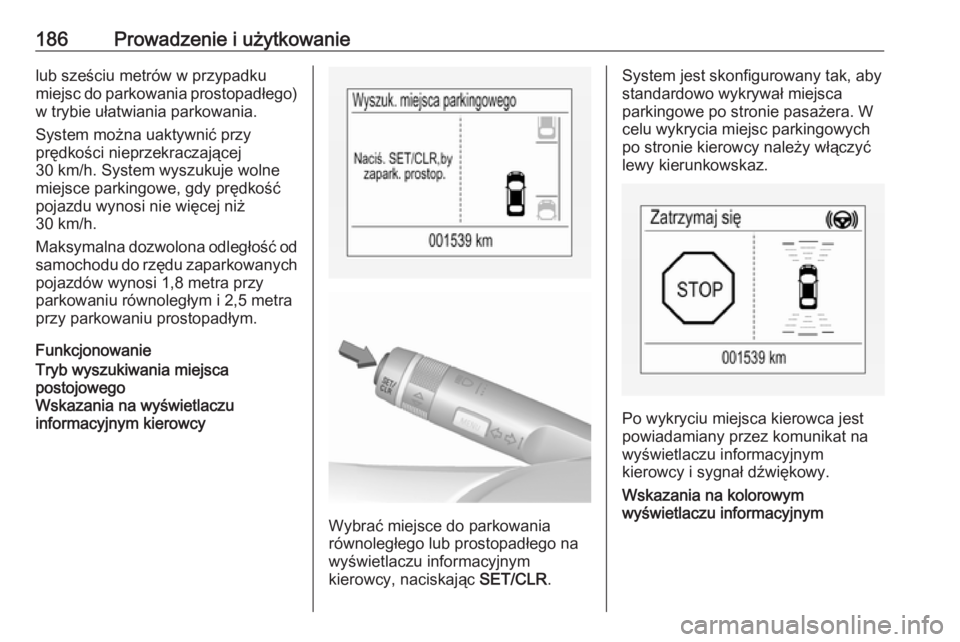

186Prowadzenie i użytkowanielub sześciu metrów w przypadku
miejsc do parkowania prostopadłego)
w trybie ułatwiania parkowania.
System można uaktywnić przy
prędkości nieprzekraczającej
30 km/h. System wyszukuje wolne
miejsce parkingowe, gdy prędkość
pojazdu wynosi nie więcej niż
30 km/h.
Maksymalna dozwolona odległość od
samochodu do rzędu zaparkowanych pojazdów wynosi 1,8 metra przyparkowaniu równoległym i 2,5 metra
przy parkowaniu prostopadłym.
FunkcjonowanieTryb wyszukiwania miejsca
postojowego
Wskazania na wyświetlaczu
informacyjnym kierowcy
Wybrać miejsce do parkowania
równoległego lub prostopadłego na
wyświetlaczu informacyjnym
kierowcy, naciskając SET/CLR.
System jest skonfigurowany tak, aby
standardowo wykrywał miejsca
parkingowe po stronie pasażera. W celu wykrycia miejsc parkingowych
po stronie kierowcy należy włączyć
lewy kierunkowskaz.
Po wykryciu miejsca kierowca jest
powiadamiany przez komunikat na
wyświetlaczu informacyjnym
kierowcy i sygnał dźwiękowy.
Wskazania na kolorowym
wyświetlaczu informacyjnym

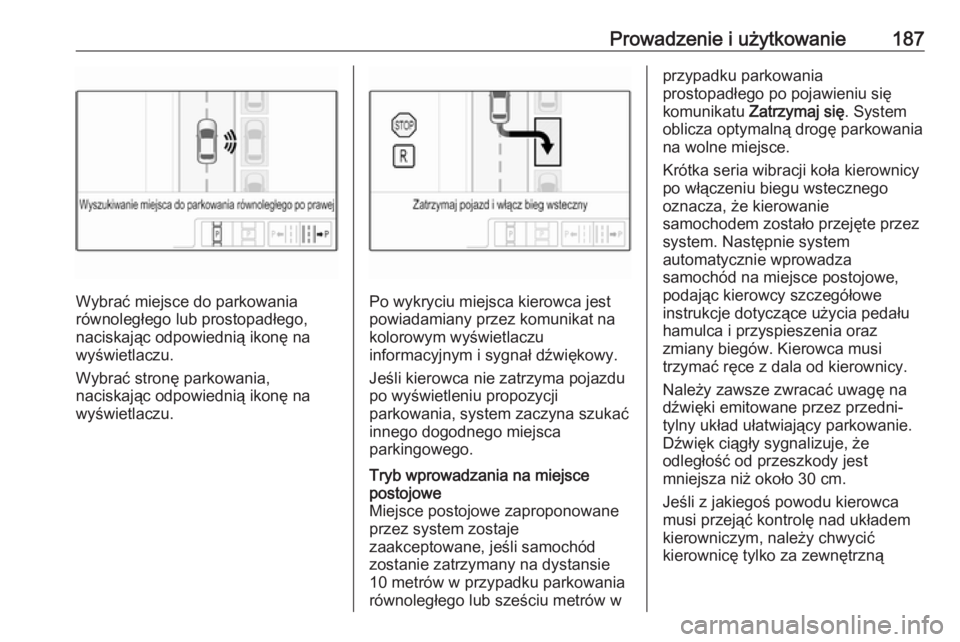

Prowadzenie i użytkowanie187
Wybrać miejsce do parkowania
równoległego lub prostopadłego,
naciskając odpowiednią ikonę na
wyświetlaczu.
Wybrać stronę parkowania,
naciskając odpowiednią ikonę na
wyświetlaczu.Po wykryciu miejsca kierowca jest
powiadamiany przez komunikat na
kolorowym wyświetlaczu
informacyjnym i sygnał dźwiękowy.
Jeśli kierowca nie zatrzyma pojazdu
po wyświetleniu propozycji
parkowania, system zaczyna szukać
innego dogodnego miejsca
parkingowego.
Tryb wprowadzania na miejsce
postojowe
Miejsce postojowe zaproponowane
przez system zostaje
zaakceptowane, jeśli samochód
zostanie zatrzymany na dystansie
10 metrów w przypadku parkowania
równoległego lub sześciu metrów wprzypadku parkowania
prostopadłego po pojawieniu się
komunikatu Zatrzymaj się . System
oblicza optymalną drogę parkowania
na wolne miejsce.
Krótka seria wibracji koła kierownicy
po włączeniu biegu wstecznego
oznacza, że kierowanie
samochodem zostało przejęte przez
system. Następnie system
automatycznie wprowadza
samochód na miejsce postojowe,
podając kierowcy szczegółowe
instrukcje dotyczące użycia pedału
hamulca i przyspieszenia oraz
zmiany biegów. Kierowca musi
trzymać ręce z dala od kierownicy.
Należy zawsze zwracać uwagę na
dźwięki emitowane przez przedni-
tylny układ ułatwiający parkowanie.
Dźwięk ciągły sygnalizuje, że
odległość od przeszkody jest
mniejsza niż około 30 cm.
Jeśli z jakiegoś powodu kierowca
musi przejąć kontrolę nad układem
kierowniczym, należy chwycić
kierownicę tylko za zewnętrzną

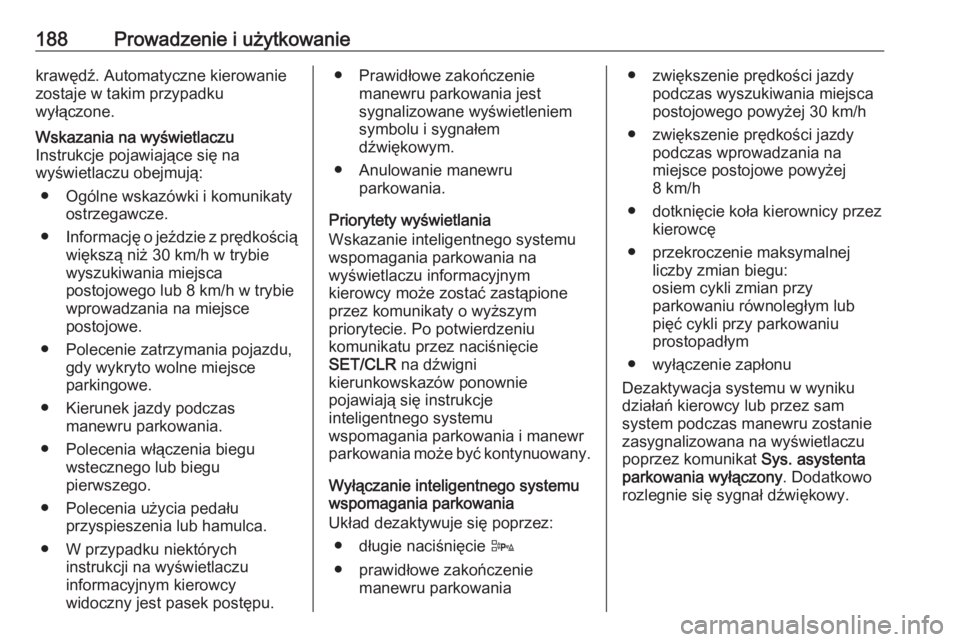

188Prowadzenie i użytkowaniekrawędź. Automatyczne kierowaniezostaje w takim przypadku
wyłączone.Wskazania na wyświetlaczu
Instrukcje pojawiające się na
wyświetlaczu obejmują:
● Ogólne wskazówki i komunikaty ostrzegawcze.
● Informację o jeździe z prędkością
większą niż 30 km/h w trybie
wyszukiwania miejsca
postojowego lub 8 km/h w trybie
wprowadzania na miejsce
postojowe.
● Polecenie zatrzymania pojazdu, gdy wykryto wolne miejsce
parkingowe.
● Kierunek jazdy podczas manewru parkowania.
● Polecenia włączenia biegu wstecznego lub biegu
pierwszego.
● Polecenia użycia pedału przyspieszenia lub hamulca.
● W przypadku niektórych instrukcji na wyświetlaczu
informacyjnym kierowcy
widoczny jest pasek postępu.● Prawidłowe zakończenie manewru parkowania jest
sygnalizowane wyświetleniem
symbolu i sygnałem
dźwiękowym.
● Anulowanie manewru parkowania.
Priorytety wyświetlania
Wskazanie inteligentnego systemu
wspomagania parkowania na
wyświetlaczu informacyjnym
kierowcy może zostać zastąpione przez komunikaty o wyższym
priorytecie. Po potwierdzeniu
komunikatu przez naciśnięcie
SET/CLR na dźwigni
kierunkowskazów ponownie
pojawiają się instrukcje
inteligentnego systemu
wspomagania parkowania i manewr
parkowania może być kontynuowany.
Wyłączanie inteligentnego systemu
wspomagania parkowania
Układ dezaktywuje się poprzez:
● długie naciśnięcie D
● prawidłowe zakończenie manewru parkowania● zwiększenie prędkości jazdypodczas wyszukiwania miejsca
postojowego powyżej 30 km/h
● zwiększenie prędkości jazdy podczas wprowadzania na
miejsce postojowe powyżej
8 km/h
● dotknięcie koła kierownicy przez kierowcę
● przekroczenie maksymalnej liczby zmian biegu:
osiem cykli zmian przy
parkowaniu równoległym lub
pięć cykli przy parkowaniu
prostopadłym
● wyłączenie zapłonu
Dezaktywacja systemu w wyniku
działań kierowcy lub przez sam
system podczas manewru zostanie
zasygnalizowana na wyświetlaczu
poprzez komunikat Sys. asystenta
parkowania wyłączony . Dodatkowo
rozlegnie się sygnał dźwiękowy.

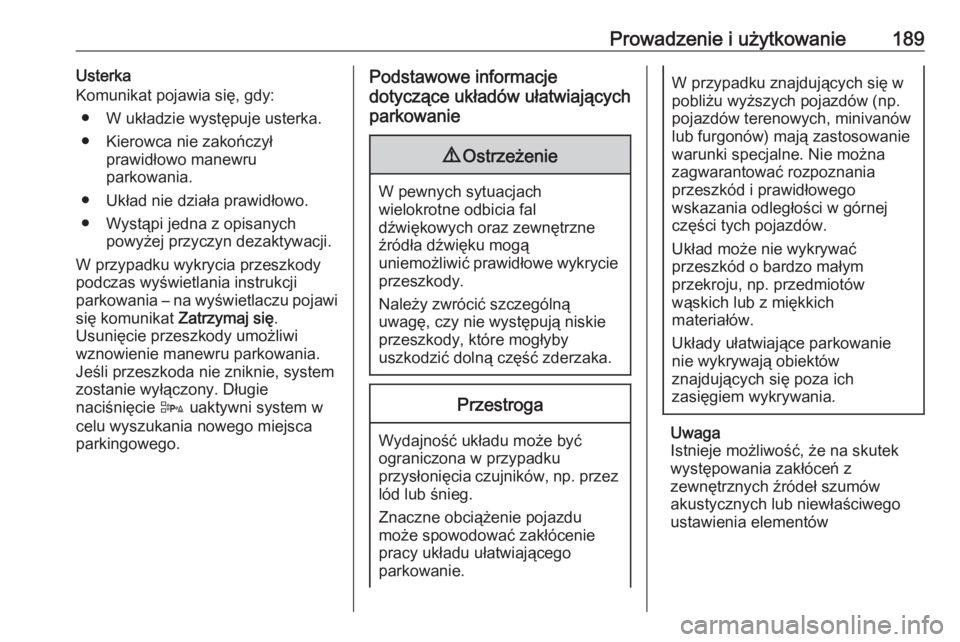

Prowadzenie i użytkowanie189Usterka
Komunikat pojawia się, gdy:
● W układzie występuje usterka.
● Kierowca nie zakończył prawidłowo manewru
parkowania.
● Układ nie działa prawidłowo. ● Wystąpi jedna z opisanych powyżej przyczyn dezaktywacji.
W przypadku wykrycia przeszkody
podczas wyświetlania instrukcji
parkowania – na wyświetlaczu pojawi
się komunikat Zatrzymaj się.
Usunięcie przeszkody umożliwi
wznowienie manewru parkowania.
Jeśli przeszkoda nie zniknie, system
zostanie wyłączony. Długie
naciśnięcie D uaktywni system w
celu wyszukania nowego miejsca
parkingowego.Podstawowe informacje
dotyczące układów ułatwiających
parkowanie9 Ostrzeżenie
W pewnych sytuacjach
wielokrotne odbicia fal
dźwiękowych oraz zewnętrzne
źródła dźwięku mogą
uniemożliwić prawidłowe wykrycie
przeszkody.
Należy zwrócić szczególną
uwagę, czy nie występują niskie
przeszkody, które mogłyby
uszkodzić dolną część zderzaka.
Przestroga
Wydajność układu może być
ograniczona w przypadku
przysłonięcia czujników, np. przez
lód lub śnieg.
Znaczne obciążenie pojazdu
może spowodować zakłócenie
pracy układu ułatwiającego
parkowanie.
W przypadku znajdujących się w
pobliżu wyższych pojazdów (np.
pojazdów terenowych, minivanów lub furgonów) mają zastosowanie
warunki specjalne. Nie można
zagwarantować rozpoznania
przeszkód i prawidłowego
wskazania odległości w górnej
części tych pojazdów.
Układ może nie wykrywać
przeszkód o bardzo małym
przekroju, np. przedmiotów
wąskich lub z miękkich
materiałów.
Układy ułatwiające parkowanie
nie wykrywają obiektów
znajdujących się poza ich
zasięgiem wykrywania.
Uwaga
Istnieje możliwość, że na skutek
występowania zakłóceń z
zewnętrznych źródeł szumów
akustycznych lub niewłaściwego ustawienia elementów

190Prowadzenie i użytkowaniemechanicznych czujnik wykryje
nieistniejący obiekt (mogą wystąpić
sporadyczne fałszywe ostrzeżenia).
Upewnić się, że przednia tablica
rejestracyjna jest prawidłowo
zamontowana (nie jest wygięta i nie
występują szczeliny między nią a
zderzakiem po lewej lub prawej
stronie), a czujniki znajdują się na
swoich miejscach.
Inteligentny system wspomagania parkowania może nie wykryć zmian
dostępności miejsc postojowych po
rozpoczęciu manewru parkowania. System może rozpoznać wjazd,bramę, podwórze, a nawet
skrzyżowanie jako miejsce
postojowe. Po włączeniu biegu
wstecznego system rozpocznie w
takiej sytuacji manewr parkowania.
Należy sprawdzić dostępność
proponowanego miejsca
postojowego.
Nierówności powierzchni, np. w
strefach prac budowlanych, nie są
wykrywane przez system.
Odpowiedzialność za manewr
przejmuje kierowca.Uwaga
Jeśli przy włączonym biegu jazdy do
przodu i rozłożonym tylnym
systemie transportowym zostanie
przekroczona określona prędkość,
układ ułatwiający parkowanie
wyłączy się.
Przy pierwszym włączeniu biegu
wstecznego układ ułatwiający
parkowanie wykryje tylny system
transportowy i wygeneruje sygnał
akustyczny. Krótko nacisnąć r lub
D , aby wyłączyć układ ułatwiający
parkowanie.
Uwaga
Fabrycznie nowy układ wymaga
kalibracji. Dla uzyskania
optymalnego działania pilota
parkowania wymagane jest
przejechanie co najmniej 10 km, w
tym pokonanie szeregu zakrętów.
System monitorowania martwego pola w lusterkach
System monitorowania martwego
pola w lusterkach wykrywa i
sygnalizuje obecność obiektów w
„martwej strefie” po obu stronach
pojazdu. System ostrzega kierowcępoprzez lampki w lusterkach
zewnętrznych o wykryciu obiektów,
które mogą być niewidoczne w
lusterku wewnętrznym i lusterkach
zewnętrznych.
System monitorowania martwego
pola w lusterkach wykorzystuje
niektóre z czujników inteligentnego
systemu wspomagania parkowania,
które znajdują się w przednim i tylnym zderzaku po obu stronach
samochodu.9 Ostrzeżenie
System monitorowania martwego
pola w lusterkach nie zwalnia
kierowcy z obowiązku
obserwowania sytuacji na drodze.
System nie wykrywa:
● szybko nadjeżdżających pojazdów znajdujących się
poza bocznymi martwymi
polami
● pieszych, rowerzystów i zwierząt
