Wskaźniki i przyrządy87
Uwaga
Szczegółowy opis obsługi menu,
patrz instrukcja obsługi systemu
audio-nawigacyjnego.
Ustaw format czasu
Aby wybrać żądany format godziny,
nacisnąć przycisk ekranowy 12 h lub
24 h .
Ustaw format daty
Aby wybrać żądany format daty,
naciskać przyciski ekranowe < lub >
i wybrać jedną z dostępnych opcji.
Ustaw datę i godzinę
Aby zmienić ustawienia godziny i
daty, naciskać przyciski ekranowe
H i I .
Synchronizacja zegara RDS Większość nadajników VHF emituje
sygnał zawierający kody systemu
RDS umożliwiające automatyczne
skorygowanie czasu wskazywanego
przez zegar. Synchronizacja czasu
przez system RDS może potrwać
kilka minut. Niektóre nadajniki nie
nadają poprawnego sygnału
czasowego. W takiej sytuacji zaleca się wyłączyć funkcję automatycznej
synchronizacji zegara.
Aby włączyć lub wyłączyć funkcję
Synchronizacja zegara RDS ,
nacisnąć przycisk ekranowy
Włączony lub Wyłączony .
Gniazdka zasilania
Gniazdko zasilania 12 V znajduje się
w konsoli środkowej.
Maksymalny dopuszczalny pobór
energii elektrycznej z gniazdka
wynosi 120 wat.
Przy wyłączonym zapłonie gniazdko
jest pozbawione zasilania.
Dodatkowo gniazdko jest wyłączane
w przypadku niskiego napięcia
akumulatora pojazdu.

88Wskaźniki i przyrządyPodłączane urządzenia muszą byćzgodne z wymaganiami normy
DIN VDE 40 839 dotyczącej
zgodności elektromagnetycznej.
Do gniazdka nie należy podłączać
żadnych źródeł zasilania, np.
ładowarek czy akumulatorów.
Zastosowanie nieodpowiednich
wtyków może spowodować
uszkodzenie gniazdka.
System stop-start 3 151.
Ładowanie indukcyjne9 Ostrzeżenie
Ładowanie indukcyjne może mieć
ujemny wpływ na działanie
wszczepionych rozruszników
serca lub innych urządzeń
medycznych. W stosownym
przypadku, przed użyciem
ładowarki indukcyjnej należy
zasięgnąć porady lekarskiej.
9 Ostrzeżenie
Przed rozpoczęciem ładowania
telefonu komórkowego zdjąć
wszelkie metalowe przedmioty z
ładowarki, ponieważ mogłyby się
one rozgrzać do wysokiej
temperatury.
Aby można było naładować
urządzenie, musi być włączony
zapłon.
Stan diody LED ładowarki:
● Świeci na zielono: trwa ładowanie telefonu
komórkowego.
● Świeci na żółto: w obszarze ładowania wykryto metalowe
przedmioty. Usunąć przedmioty,
aby umożliwić ładowanie.
Indukcyjnie można ładować telefony
komórkowe kompatybilne ze
standardami PMA lub Qi.
Do naładowania telefonu
komórkowego może być wymagana
tylna pokrywa z wbudowanym
uzwojeniem (np. Samsung 4 lub 5)
lub etui (np. niektóre modele iPhone).
Telefon komórkowy musi mieć
szerokość mniejszą od 8 cm i długość mniejszą od 15 cm, aby pasował doładowarki.
Aby naładować telefon komórkowy: 1. Zdjąć wszystkie przedmioty z ładowarki.
2. Położyć telefon z wyświetlaczem skierowanym do góry na
ładowarce.

Wskaźniki i przyrządy89Zapalniczka
Zapalniczka jest umiejscowiona w
konsoli środkowej.
Wcisnąć wkład zapalniczki. Po
rozżarzeniu się spirali dopływ prądu zostanie automatycznie przerwany.
Wyciągnąć zapalniczkę.
PopielniczkiPrzestroga
Popielniczki służą wyłącznie do
gromadzenia popiołu; nie należy
do nich wrzucać łatwopalnych
śmieci.
Przenośną popielniczkę można
umieścić w uchwytach na napoje.
Kontrolki ostrzegawcze,
zegary i wskaźniki
Zestaw wskaźników
Po włączeniu zapłonu strzałki
wskaźników na desce rozdzielczej
wykonują pełny obrót (aż do
położenia granicznego).
Prędkościomierz
Wskazuje prędkość jazdy
samochodu.

90Wskaźniki i przyrządyLicznik przebiegucałkowitego
W dolnym wierszu jest wyświetlany
całkowity przebieg samochodu w kilometrach.
Licznik przebiegu
dziennego
Wyświetlany jest zarejestrowany
dystans od momentu ostatniego
wyzerowania wskazań.
Licznik przebiegu dziennego
wskazuje odległość do 9999 km, a
następnie ponownie zaczyna
odmierzanie od 0.
Wyświetlacz w wersji Midlevel
W celu wyzerowania licznika
nacisnąć SET/CLR na dźwigni
kierunkowskazów i przytrzymać
przez kilka sekund 3 104.
Wyświetlacz w wersji Uplevel
Dwa liczniki przebiegu dziennego
można wybierać dla różnych podróży.
Wybrać menu ;, naciskając Menu
na dźwigni kierunkowskazów.
Obracając pokrętło na dźwigni
kierunkowskazów, wybrać opcję ;
1 lub ;2. Każdy z liczników
przebiegu dziennego można
wyzerować oddzielnie, naciskając na
kilka sekund w odpowiednim menu
przycisk SET/CLR na dźwigni
kierunkowskazów.

Wskaźniki i przyrządy91Obrotomierz
Wyświetla prędkość obrotową silnika.
Silnik powinien na każdym biegu
pracować z jak najniższą prędkością
obrotową.
Przestroga
Strzałka obrotomierza nie
powinna nigdy znajdować się w czerwonej strefie oznaczającej
zbyt wysoką prędkość obrotową.
Istnieje wówczas
niebezpieczeństwo uszkodzenia silnika.
Wskaźnik poziomu paliwa
Pokazuje poziom paliwa lub
zawartość gazu zbiorniku paliwa
bądź gazu w zależności od trybu pracy.
Liczba świecących diod LED
wskazuje poziom w odpowiednim
zbiorniku paliwa. 8 diod LED
oznacza, że zbiornik jest pełny.
W trybie zasilania gazem płynnym
wyświetlany jest poziom gazu w
zbiorniku.
Wskazanie niskiego poziomu
paliwa
Jedna dioda LED świecąca na biało
wskazuje niski poziom paliwa w
zbiorniku.
Jeśli dioda LED zmienia kolor na
czerwony i Y świeci na żółto, należy
jak najszybciej uzupełnić paliwo w
zbiorniku.
Jeśli dioda LED świeci na czerwono i Y miga na żółto, należy natychmiast
uzupełnić paliwo.
Nie wolno dopuszczać do
całkowitego opróżnienia zbiornika
paliwa!
Strzałka wskazuje stronę pojazdu, po
której znajduje się klapka wlewu
paliwa.
Ponieważ w zbiorniku zawsze
znajduje się pewna ilość paliwa, przy
tankowaniu można wlać jego
mniejszą ilość, niż przewiduje to
pojemność całkowita zbiornika.
Jeśli zbiornik gazu zostanie
opróżniony w trybie zasilania gazem
płynnym, nastąpi automatyczne
przełączenie na zasilanie benzyną 3 92.

92Wskaźniki i przyrządyPrzełącznik rodzaju paliwa
Nacisnąć LPG, aby przełączyć
między zasilaniem benzyną a
zasilaniem gazem płynnym.
Aktualnie wybrany rodzaj paliwa jest
sygnalizowany za pomocą diody LED w przycisku.
dioda nie świeci:zasilanie benzynądioda miga:sprawdzanie
warunków do
przełączenia na
zasilanie gazem
płynnym. Dioda
świeci, gdy
warunki są
spełnione.dioda świeci:zasilanie gazem
płynnymdioda miga pięć
razy i gaśnie:pusty zbiornik
gazu płynnego lub
awaria w układzie
gazu płynnego.
Stosowny
komunikat pojawia się na
wyświetlaczu
informacyjnym
kierowcy.
W przypadku opróżnienia zbiornika
gazu płynnego zostanie
automatycznie uaktywniony tryb
zasilania silnika benzyną. Tryb ten
pozostanie aktywny do czasu
wyłączenia zapłonu.
Gaz płynny 3 200.
Wskaźnik temperatury
płynu chłodzącego
Liczba świecących diod LED
wskazuje temperaturę płynu.
do 3 diod LED:temperatura
robocza silnika nie została jeszcze
osiągnięta4 do 6 diod LED:normalna
temperatura pracy
silnikawięcej niż 6
diod LED:temperatura jest
zbyt wysoka

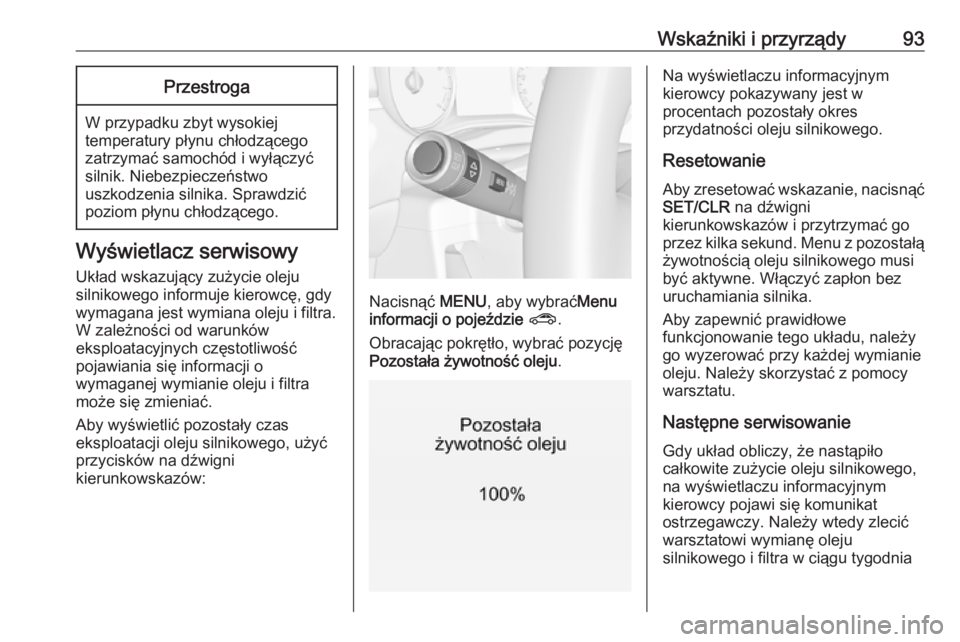

Wskaźniki i przyrządy93Przestroga
W przypadku zbyt wysokiej
temperatury płynu chłodzącego
zatrzymać samochód i wyłączyć
silnik. Niebezpieczeństwo
uszkodzenia silnika. Sprawdzić
poziom płynu chłodzącego.
Wyświetlacz serwisowy
Układ wskazujący zużycie oleju
silnikowego informuje kierowcę, gdy
wymagana jest wymiana oleju i filtra.
W zależności od warunków
eksploatacyjnych częstotliwość
pojawiania się informacji o
wymaganej wymianie oleju i filtra
może się zmieniać.
Aby wyświetlić pozostały czas
eksploatacji oleju silnikowego, użyć
przycisków na dźwigni
kierunkowskazów:
Nacisnąć MENU, aby wybrać Menu
informacji o pojeździe ? .
Obracając pokrętło, wybrać pozycję
Pozostała żywotność oleju .
Na wyświetlaczu informacyjnym
kierowcy pokazywany jest w
procentach pozostały okres
przydatności oleju silnikowego.
Resetowanie
Aby zresetować wskazanie, nacisnąć SET/CLR na dźwigni
kierunkowskazów i przytrzymać go
przez kilka sekund. Menu z pozostałą żywotnością oleju silnikowego musi
być aktywne. Włączyć zapłon bez
uruchamiania silnika.
Aby zapewnić prawidłowe
funkcjonowanie tego układu, należy
go wyzerować przy każdej wymianie
oleju. Należy skorzystać z pomocy
warsztatu.
Następne serwisowanie
Gdy układ obliczy, że nastąpiło
całkowite zużycie oleju silnikowego, na wyświetlaczu informacyjnym
kierowcy pojawi się komunikat
ostrzegawczy. Należy wtedy zlecić
warsztatowi wymianę oleju
silnikowego i filtra w ciągu tygodnia

94Wskaźniki i przyrządylub przed przejechaniem 500 km (w
zależności od tego, co nastąpi
wcześniej).
Wyświetlacz informacyjny kierowcy
3 104.
Informacje dotyczące czynności
serwisowych 3 264.
Lampki kontrolne
Nie wszystkie z opisanych w dalszej
części tego rozdziału lampek
kontrolnych występują w zakupionym
samochodzie. Opis dotyczy
wszystkich wersji deski rozdzielczej.
Położenie lampek kontrolnych może
się zmieniać, zależnie od
wyposażenia pojazdu. W momencie
włączania zapłonu na chwilę zapala
się większość lampek kontrolnych w
ramach testu.
Kolory lampek kontrolnych
oznaczają:Czerwony:niebezpieczeństwo,
ważne przypomnienieŻółty:ostrzeżenie, uwaga,
usterkaZielony:potwierdzenie
włączeniaNiebieski:potwierdzenie
włączeniaBiały:potwierdzenie
włączenia
