Уход за автомобилем239Установите крышку и защел‐
кните фиксатор.
Фонарь заднего хода/задний
противотуманный фонарь
Фонарь заднего хода находится в
правом блоке фонарей бампера, а
задний противотуманный фонарь -
в левом блоке фонарей бампера.
Порядок замены ламп одинаков для обоих фонарей.
1. Выверните винт из двери багажника.
2. Слегка сдвинув блок фонарей
наружу, выньте его из двери
багажника.
3. Выньте патрон, повернув его.
4. Выньте лампу, аккуратно вдавив ее в патрон и повернув
против часовой стрелки. Заме‐
ните лампу.
5. Вставив в фонарь патрон, зафиксируйте его поворотом.
6. Установив фонарь в заднюю откидную дверь, закрепите еговинтом.

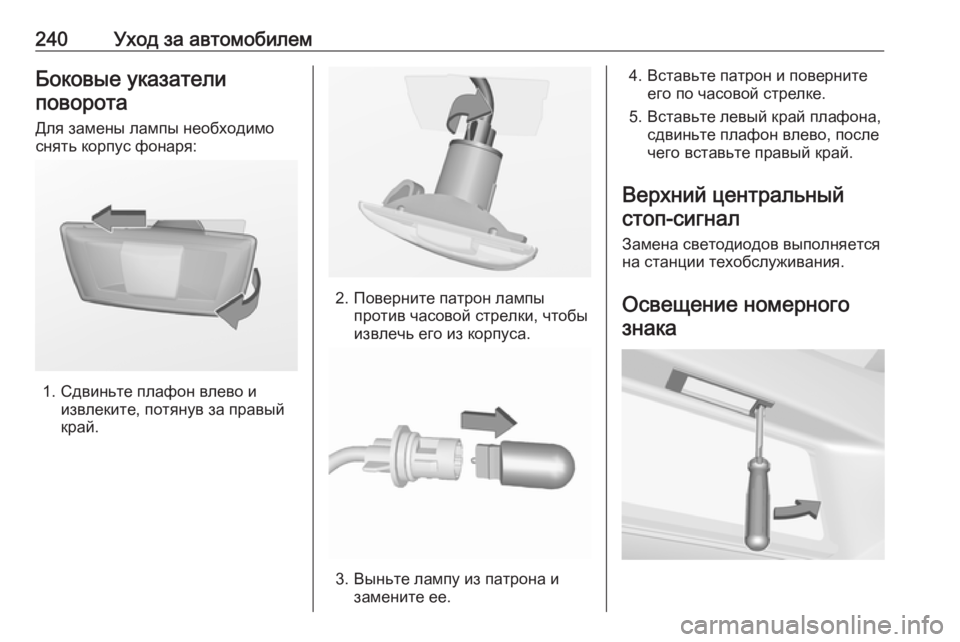

240Уход за автомобилемБоковые указателиповорота
Для замены лампы необходимо снять корпус фонаря:
1. Сдвиньте плафон влево и извлеките, потянув за правый
край.
2. Поверните патрон лампы против часовой стрелки, чтобы
извлечь его из корпуса.
3. Выньте лампу из патрона и замените ее.
4. Вставьте патрон и повернитеего по часовой стрелке.
5. Вставьте левый край плафона, сдвиньте плафон влево, после
чего вставьте правый край.
Верхний центральный стоп-сигнал
Замена светодиодов выполняетсяна станции техобслуживания.
Освещение номерного знака

Уход за автомобилем2411. Вставить отвертку в пазкрышки, нажать вбок и освобо‐
дить пружину.
2. Извлеките фонарь, потянув его вниз. Не прикладывайте усилие
к жгуту проводов.
3. Извлеките патрон из корпуса фонаря, вращая ее против
часовой стрелки.
4. Выньте лампу из патрона и замените ее.
5. Вставьте патрон в корпус фонаря и поверните его по
часовой стрелке.
6. Вставьте фонарь в бампер до срабатывания защелки.
Освещение салона
Плафон внутреннего
освещения, лампы для чтения
Замену ламп выполнять на стан‐
ции техобслуживания.
Подсветка грузового отделения Замену ламп выполнять на стан‐
ции техобслуживания.
Потолочный плафон
Замену ламп выполнять на стан‐
ции техобслуживания.
Подсветка приборнойпанели
Замену ламп выполнять на стан‐
ции техобслуживания.

242Уход за автомобилемЭлектрооборудование

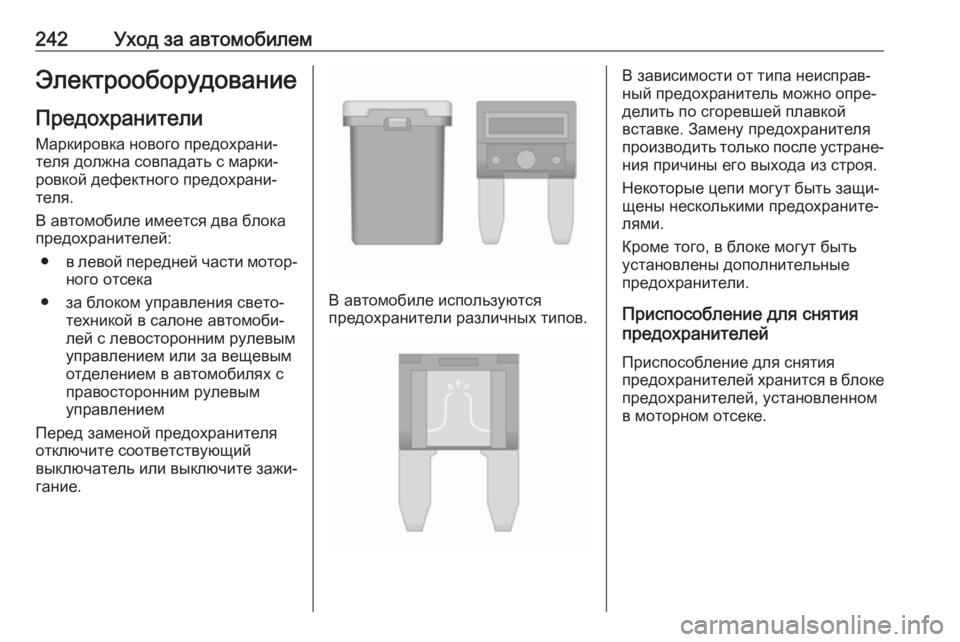

Предохранители Маркировка нового предохрани‐
теля должна совпадать с марки‐
ровкой дефектного предохрани‐
теля.
В автомобиле имеется два блока
предохранителей:
● в левой передней части мотор‐
ного отсека
● за блоком управления свето‐ техникой в салоне автомоби‐
лей с левосторонним рулевым управлением или за вещевым
отделением в автомобилях с
правосторонним рулевым
управлением
Перед заменой предохранителя отключите соответствующий
выключатель или выключите зажи‐ гание.
В автомобиле используются
предохранители различных типов.
В зависимости от типа неисправ‐
ный предохранитель можно опре‐
делить по сгоревшей плавкой
вставке. Замену предохранителя производить только после устране‐
ния причины его выхода из строя.
Некоторые цепи могут быть защи‐
щены несколькими предохраните‐
лями.
Кроме того, в блоке могут быть
установлены дополнительные
предохранители.
Приспособление для снятия
предохранителей
Приспособление для снятия
предохранителей хранится в блоке предохранителей, установленном
в моторном отсеке.

Уход за автомобилем243

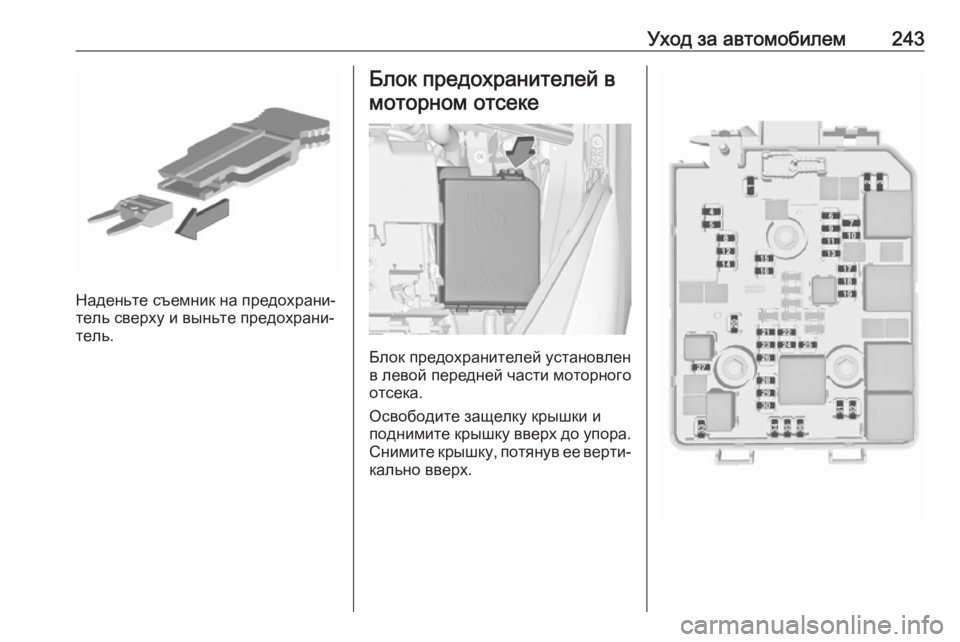

Наденьте съемник на предохрани‐
тель сверху и выньте предохрани‐
тель.
Блок предохранителей в
моторном отсеке
Блок предохранителей установлен
в левой передней части моторного
отсека.
Освободите защелку крышки и
поднимите крышку вверх до упора. Снимите крышку, потянув ее верти‐
кально вверх.

244Уход за автомобилем№Электрическая цепь1Модуль сцепки прицепа
задней системы перевозки
грузов2–3Датчик аккумуляторной
батареи4Топливный насос модуля
управления шасси5ABS6Фары ближнего света и
дневные ходовые фары слева,
шторки ксеноновых фар даль‐
него света слева и справа7–8Модуль управления трансмис‐
сией MTA, модуль управления
LPG9Индикатор напряжения
модуля управления кузовным
оборудованием10Регулировка уровня света фар11Задний стеклоочиститель12Обогрев заднего стекла№Электрическая цепь13Фары ближнего света и
дневные ходовые фары
справа14Подогрев наружных зеркал
заднего вида15–16Усилитель тормозов в
комплекте17Электропитание пускового
устройства зажигания18Блок управления двигателем19Топливный насос20–21Электромагнитные клапаны,
датчики двигателя22–23Система впрыска24Омыватель25–26Датчики системы управления
двигателем27Отсечной клапаном обогрева‐
теля№Электрическая цепь28Блок управления двигателем29Блок управления двигателем30Блок управления двигателем31Фары дальнего света слева,
ксеноновые фары ближнего
света слева32Фары дальнего света справа,
ксеноновые фары ближнего
света справа33Блок управления двигателем34Звуковой сигнал35Муфта компрессора кондицио‐ нера36Передние противотуманные
фары

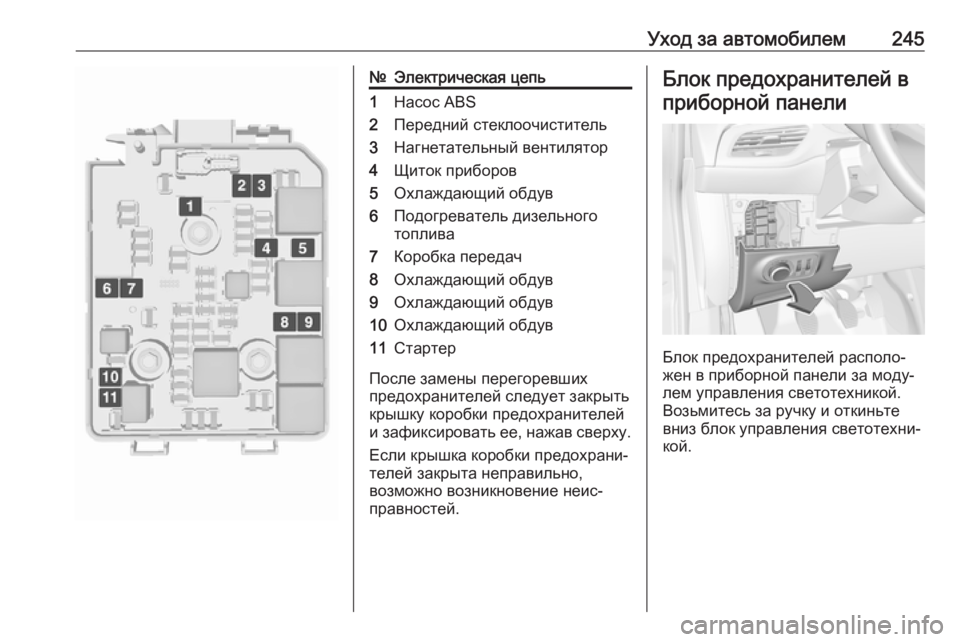

Уход за автомобилем245№Электрическая цепь1Насос ABS2Передний стеклоочиститель3Нагнетательный вентилятор4Щиток приборов5Охлаждающий обдув6Подогреватель дизельного
топлива7Коробка передач8Охлаждающий обдув9Охлаждающий обдув10Охлаждающий обдув11Стартер
После замены перегоревших
предохранителей следует закрыть крышку коробки предохранителей
и зафиксировать ее, нажав сверху.
Если крышка коробки предохрани‐
телей закрыта неправильно,
возможно возникновение неис‐
правностей.
Блок предохранителей в
приборной панели
Блок предохранителей располо‐
жен в приборной панели за моду‐ лем управления светотехникой.
Возьмитесь за ручку и откиньте
вниз блок управления светотехни‐
кой.

246Уход за автомобилем№Электрическая цепь1–2–3Электрические стеклоподъем‐
ники4Трансформатор напряжения5Блок управления кузовным
оборудованием 16Блок управления кузовным
оборудованием 27Блок управления кузовным
оборудованием 38Блок управления кузовным
оборудованием 49Блок управления кузовным
оборудованием 510Блок управления кузовным
оборудованием 611Блок управления кузовным
оборудованием 712Блок управления кузовным
оборудованием 813–14Задняя дверь№Электрическая цепь15Система подушек безопас‐
ности16Диагностическая колодка17Зажигание18Кондиционер19Прозрачный люк20Система помощи при
парковке/Датчик дождя/
Передняя камера21Выключатель стоп-сигнала22Аудиосистема23Индикация24–25Вспомогательный домкрат26Щиток приборов27–28–29–30–31Звуковой сигнал32–33Рулевое колесо с подогревом
