2017.5 OPEL ASTRA K Manuel d'utilisation (in French)

Rangement87Pose des crochets dans les rails
Introduire le crochet à la position dési‐
rée d'abord dans la rainure supé‐
rieure du rail, puis l'enfoncer dans la
rainure inférieure. Pour la dépose,
dégager d'abord de la rainure supé‐
rieure.
Boîte de service
Installer deux crochets dans le rail
supérieur. Introduire les consoles
supérieures de la boîte dans les
crochets depuis le haut.
En variante, installer deux crochets
dans le rail inférieur. Enficher les
consoles inférieures de la boîte dans
les crochets inférieurs, depuis le haut.

88RangementJeu de sangles
Introduire les adaptateurs du jeu de
sangles dans un rail. S'assurer que la
sangle n'est pas vrillée.
Le jeu de sangles dispose de deux
fermetures.
La sangle peut être serrée.
Filet de sécurité
Le filet de sécurité est disponible sur
le Sports Tourer et peut être posé
derrière les sièges arrière ou si les
dossiers de siège arrière sont pliés,
derrière les sièges avant.
Le transport de personnes est interdit derrière le filet de sécurité.
Pose
Derrière les sièges arrière
● Des ouvertures pour la pose sont
prévues des deux côtés du cadre
de toit au-dessus des sièges arrière : suspendre et engager la tige du filet d'un côté, comprimer
la tige et suspendre et engager
l'autre côté.
● Fixer les crochets des attaches du filet de sécurité dans les
boucles sous le plancher arrière
derrière les sièges arrière. Pour
accéder à ces boucles, ouvrir les
parties perforées du couvercle de plancher des deux côtés à l'aide
du tournevis et relever les
boucles. Attacher les crochets
aux boucles.
● Tendre les deux sangles en tirant
sur l'extrémité libre.
● Les dossiers de siège arrière doivent être relevés.

Rangement89Derrière les sièges avant
●Des ouvertures pour la pose sont
prévues des deux côtés du cadre
de toit au-dessus des sièges avant : suspendre et engager la
tige du filet d'un côté, comprimer
la tige et suspendre et engager
l'autre côté.
● Fixer les crochets des attaches du filet de sécurité dans les
boucles du plancher à l'avant des sièges arrière. Pour accéder à
ces boucles, enfoncer les parties perforées du couvercle de plan‐
cher des deux côtés. Attacher les
crochets aux boucles.
● Tendre les deux sangles en tirant
sur l'extrémité libre.
● Abaisser les appuis-tête et rabat‐
tre les dossiers de siège arrière
3 76.
Dépose
Tirer le volet au niveau du tendeur
des deux côtés pour libérer les atta‐
ches. Détacher les crochets des
anneaux.
Décrocher les tiges du filet de sécu‐
rité des supports du cadre de toit.
Rouler le filet et le fixer avec une
sangle.
Rangement Une fois retiré, le filet de sécurité peut
être rangé sous le recouvrement de
plancher arrière 3 84.

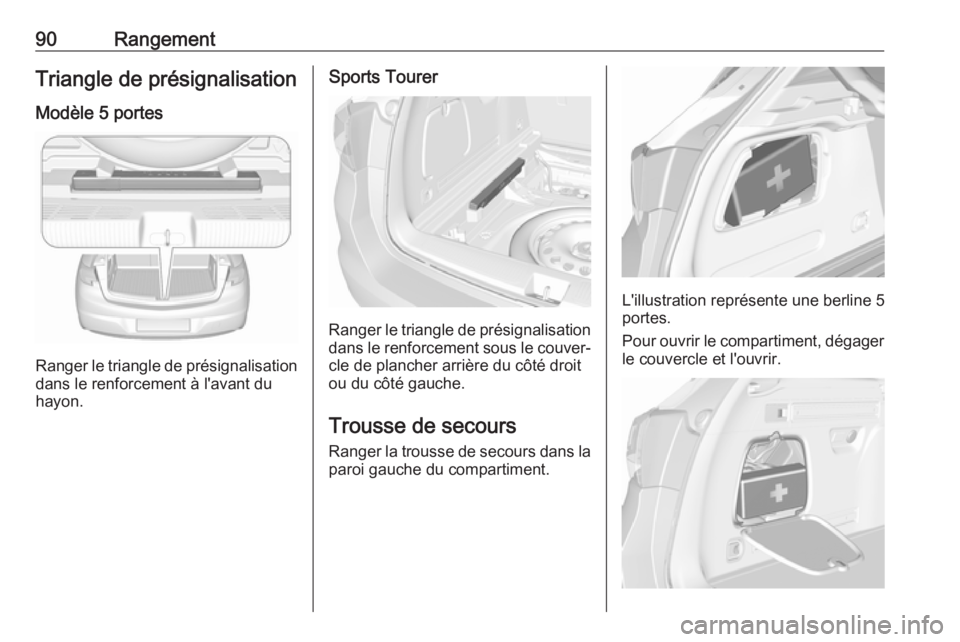

90RangementTriangle de présignalisation
Modèle 5 portes
Ranger le triangle de présignalisation
dans le renforcement à l'avant du
hayon.
Sports Tourer
Ranger le triangle de présignalisation
dans le renforcement sous le couver‐ cle de plancher arrière du côté droit
ou du côté gauche.
Trousse de secours
Ranger la trousse de secours dans la
paroi gauche du compartiment.
L'illustration représente une berline 5
portes.
Pour ouvrir le compartiment, dégager le couvercle et l'ouvrir.

Rangement91L'illustration représente un Sports
Tourer.
Pour ouvrir le cache, tourner le
bouton.Galerie de toit
Pour des raisons de sécurité et pour
éviter d’endommager le toit, nous
vous recommandons d’utiliser le
système de galerie de toit homologué
pour votre véhicule. Pour de plus
amples informations consulter l'ate‐
lier.
Montage d'une galerie de toit
Berline 5 portes, Sports Tourer
Ouvrir toutes les portes.
Les points de fixation se situent dans
chacun des cadres de porte de la
carrosserie.
Fixer la galerie de toit conformément aux instructions d'installation fournies avec la galerie.
Retirer la galerie de toit quand on ne
l'utilise pas.9 Attention
Sports Tourer
Les rails de toit sont un élément de style uniquement et ne sont pas
conçus pour porter une charge.
L'installation d'une galerie de toit
ou d'un autre accessoire n'est pas
autorisée. Utiliser exclusivement
les points de montage dédiés
dans le châssis de porte.

92RangementInformations sur le
chargement
● Placer les objets lourds dans le coffre contre les dossiers. S'as‐
surer que les dossiers sont
correctement verrouillés,
c'est-à-dire que les repères
rouges situés sur le côté près de la poignée de déverrouillage ne
sont plus visibles. Dans le cas
d’objets empilés, placer les plus lourds en bas.
● Attacher les objets avec des sangles de serrage fixées aux
anneaux d'arrimage 3 85.
● Arrimer les objets dans le coffre
pour éviter qu'ils ne glissent.
● En cas de transport d’objets dans
le coffre, les dossiers des sièges arrière ne peuvent pas être incli‐
nés vers l’avant.
● Le chargement ne doit pas dépasser le bord supérieur des
dossiers.
● Sports Tourer : poser le filet de sécurité lorsque vous transportez
des objets dans le coffre.
● Ne placer aucun objet sur le cache-bagages, ni sur le tableau
de bord. Ne pas recouvrir le
capteur sur le haut du tableau de bord.
● Le chargement ne doit pas gêner
l'utilisation des pédales, du frein
de stationnement, du levier de
vitesses et ne doit pas gêner le
conducteur dans ses mouve‐
ments. Ne pas laisser des objets
non arrimés dans l'habitacle.
● Ne pas conduire avec le coffre ouvert.9Attention
Veiller à ce que le chargement à
bord du véhicule soit solidement
arrimé. Sans quoi, des objets
pourraient se trouver projetés
dans l'habitacle, provoquant des
blessures ou des dégâts au char‐
gement ou au véhicule.
● La charge utile est la différence entre le poids total autorisé en
charge (voir plaquette signaléti‐
que 3 302) et le poids à vide
selon norme CE.
Pour calculer le poids à vide,
saisir les données de votre
véhicule indiquées dans le
tableau des poids au début de ce
manuel.
Le poids en ordre de marche CE inclut le poids du conducteur(68 kg), des bagages (7 kg) et
tous les liquides (réservoir de
carburant rempli à 90 %).

Rangement93Les équipements et accessoires
en option augmentent le poids à
vide.
● La charge sur le toit augmente la
sensibilité au vent latéral du
véhicule et altère la tenue de
route du fait de l’élévation du
centre de gravité du véhicule.
Répartir la charge de manière
uniforme et l’arrimer fermement avec des sangles afin qu’elle ne
glisse pas. Adapter la pression des pneus et la vitesse du
véhicule à l’état de charge.
Contrôler régulièrement les fixa‐
tions et les resserrer.
Ne pas dépasser 120 km/h.
La charge admissible sur le toit
est de 75 kg. La masse sur le toit
est la somme des masses de la
galerie de toit et de la charge.

94Instruments et commandesInstruments et
commandesCommandes ................................ 95
Réglage du volant .....................95
Commandes au volant ..............95
Volant chauffé ........................... 96
Avertisseur sonore ....................96
Essuie-glace / lave-glace avant ......................................... 96
Essuie-glace / lave-glace de lunette arrière ........................... 98
Température extérieure .............99
Horloge ...................................... 99
Prises de courant ....................102
Connecteur d'alimentation .......103
Cendriers ................................. 104
Témoins et cadrans ...................105
Combiné d'instruments ............105
Compteur de vitesse ...............109
Compteur kilométrique ............109
Compteur kilométrique journalier ................................. 109
Compte-tours ........................... 110
Jauge à carburant ...................110
Bouton de sélection de carburant ................................ 111Jauge de température de liquide
de refroidissement du moteur 112
Affichage de service ................112
Témoins ................................... 114
Clignotant ................................ 114
Rappel de ceinture de sécurité 114
Airbags et rétracteurs de ceinture ................................... 115
Désactivation d'airbag .............115
Système de charge .................115
Témoin de dysfonctionnement 116
Système de freinage et d'embrayage ........................... 116
Frein de stationnement électrique ................................ 116
Défaillance du frein de stationnement électrique ........116
Antiblocage de sécurité (ABS) 117
Changement de rapport ..........117
Distance de suivi .....................117
Assistance au maintien de trajectoire ................................ 117
Electronic Stability Control désactivé ................................ 117
Electronic Stability Control et système antipatinage .............117
Système antipatinage désactivé ................................ 118
Préchauffage ........................... 118Système de surveillance de la
pression des pneus ................118
Pression d'huile moteur ...........118
Niveau bas de carburant .........119
Blocage de démarrage ............119
Éclairage extérieur ..................119
Feux de route .......................... 119
Feux de route automatiques ....119
Phares à DEL .......................... 119
Antibrouillard ........................... 119
Feu antibrouillard arrière .........119
Régulateur de vitesse ..............119
Régulateur de vitesse adaptatif .................................. 120
Véhicule détecté à l'avant ........ 120
Limiteur de vitesse ..................120
Assistant de détection des panneaux routiers ..................120
Porte ouverte ........................... 120
Affichages d'information ............121
Centre d'informations du conducteur .............................. 121
Affichage d'informations ..........128
Messages du véhicule ...............130
Signaux sonores ......................131
Tension de pile ........................ 132
Personnalisation du véhicule .....132
Service de télématique ..............139
OnStar ..................................... 139
