2017.5 OPEL ASTRA K Betriebsanleitung (in German)

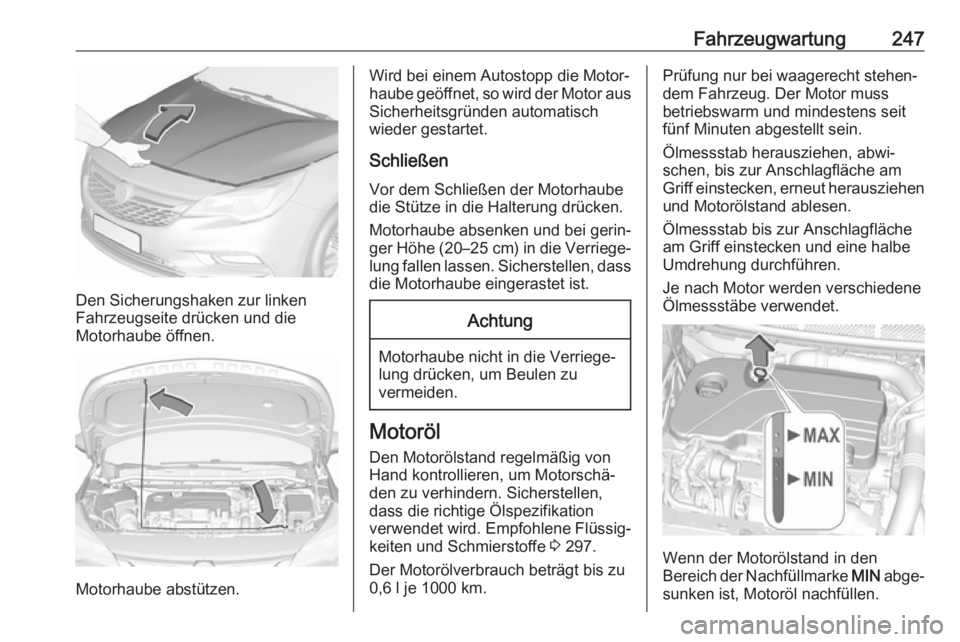

Fahrzeugwartung247
Den Sicherungshaken zur linken
Fahrzeugseite drücken und die
Motorhaube öffnen.
Motorhaube abstützen.
Wird bei einem Autostopp die Motor‐
haube geöffnet, so wird der Motor aus
Sicherheitsgründen automatisch
wieder gestartet.
Schließen
Vor dem Schließen der Motorhaube
die Stütze in die Halterung drücken.
Motorhaube absenken und bei gerin‐
ger Höhe ( 20–25 cm) in die Verriege‐
lung fallen lassen. Sicherstellen, dass
die Motorhaube eingerastet ist.Achtung
Motorhaube nicht in die Verriege‐
lung drücken, um Beulen zu
vermeiden.
Motoröl
Den Motorölstand regelmäßig von
Hand kontrollieren, um Motorschä‐
den zu verhindern. Sicherstellen,
dass die richtige Ölspezifikation
verwendet wird. Empfohlene Flüssig‐
keiten und Schmierstoffe 3 297.
Der Motorölverbrauch beträgt bis zu
0,6 l je 1000 km.
Prüfung nur bei waagerecht stehen‐
dem Fahrzeug. Der Motor muss
betriebswarm und mindestens seit
fünf Minuten abgestellt sein.
Ölmessstab herausziehen, abwi‐
schen, bis zur Anschlagfläche am
Griff einstecken, erneut herausziehen und Motorölstand ablesen.
Ölmessstab bis zur Anschlagfläche
am Griff einstecken und eine halbe
Umdrehung durchführen.
Je nach Motor werden verschiedene
Ölmessstäbe verwendet.
Wenn der Motorölstand in den
Bereich der Nachfüllmarke MIN abge‐
sunken ist, Motoröl nachfüllen.

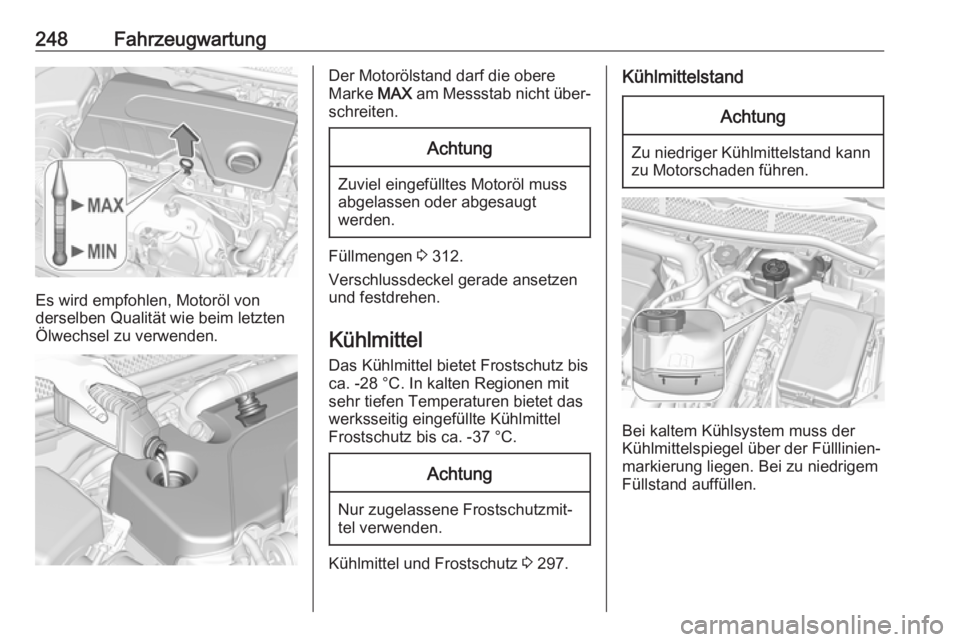

248Fahrzeugwartung
Es wird empfohlen, Motoröl von
derselben Qualität wie beim letzten
Ölwechsel zu verwenden.
Der Motorölstand darf die obere
Marke MAX am Messstab nicht über‐
schreiten.Achtung
Zuviel eingefülltes Motoröl muss
abgelassen oder abgesaugt
werden.
Füllmengen 3 312.
Verschlussdeckel gerade ansetzen
und festdrehen.
Kühlmittel Das Kühlmittel bietet Frostschutz bis
ca. -28 °C. In kalten Regionen mit
sehr tiefen Temperaturen bietet das
werksseitig eingefüllte Kühlmittel
Frostschutz bis ca. -37 °C.
Achtung
Nur zugelassene Frostschutzmit‐
tel verwenden.
Kühlmittel und Frostschutz 3 297.
KühlmittelstandAchtung
Zu niedriger Kühlmittelstand kann
zu Motorschaden führen.
Bei kaltem Kühlsystem muss der
Kühlmittelspiegel über der Fülllinien‐
markierung liegen. Bei zu niedrigem Füllstand auffüllen.

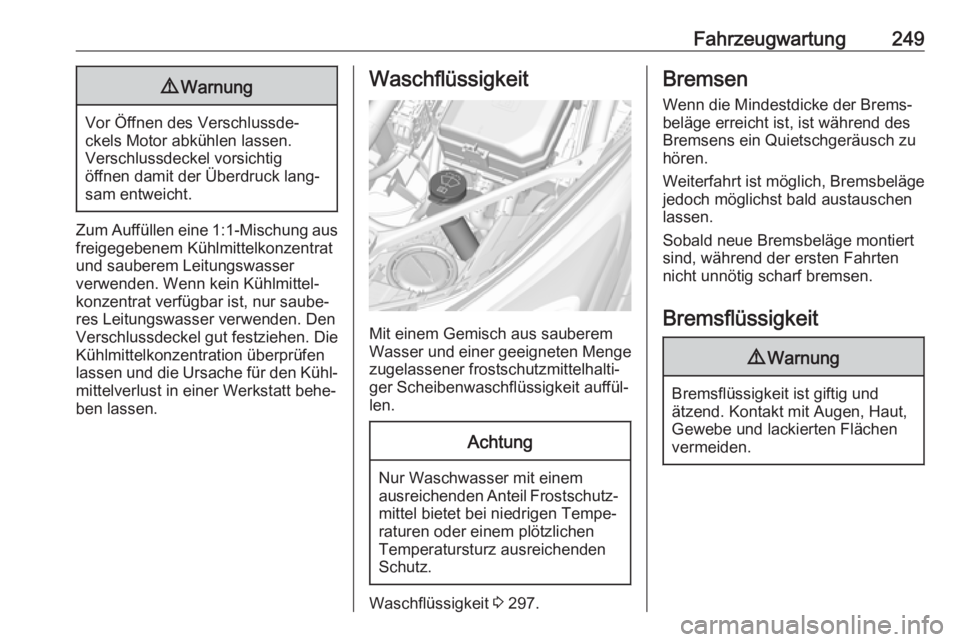

Fahrzeugwartung2499Warnung
Vor Öffnen des Verschlussde‐
ckels Motor abkühlen lassen.
Verschlussdeckel vorsichtig
öffnen damit der Überdruck lang‐
sam entweicht.
Zum Auffüllen eine 1:1-Mischung aus freigegebenem Kühlmittelkonzentrat
und sauberem Leitungswasser
verwenden. Wenn kein Kühlmittel‐
konzentrat verfügbar ist, nur saube‐
res Leitungswasser verwenden. Den
Verschlussdeckel gut festziehen. Die
Kühlmittelkonzentration überprüfen
lassen und die Ursache für den Kühl‐
mittelverlust in einer Werkstatt behe‐
ben lassen.
Waschflüssigkeit
Mit einem Gemisch aus sauberem
Wasser und einer geeigneten Menge
zugelassener frostschutzmittelhalti‐
ger Scheibenwaschflüssigkeit auffül‐ len.
Achtung
Nur Waschwasser mit einem
ausreichenden Anteil Frostschutz‐ mittel bietet bei niedrigen Tempe‐
raturen oder einem plötzlichen
Temperatursturz ausreichenden
Schutz.
Waschflüssigkeit 3 297.
Bremsen
Wenn die Mindestdicke der Brems‐
beläge erreicht ist, ist während des
Bremsens ein Quietschgeräusch zu
hören.
Weiterfahrt ist möglich, Bremsbeläge
jedoch möglichst bald austauschen
lassen.
Sobald neue Bremsbeläge montiert
sind, während der ersten Fahrten nicht unnötig scharf bremsen.
Bremsflüssigkeit9 Warnung
Bremsflüssigkeit ist giftig und
ätzend. Kontakt mit Augen, Haut,
Gewebe und lackierten Flächen
vermeiden.

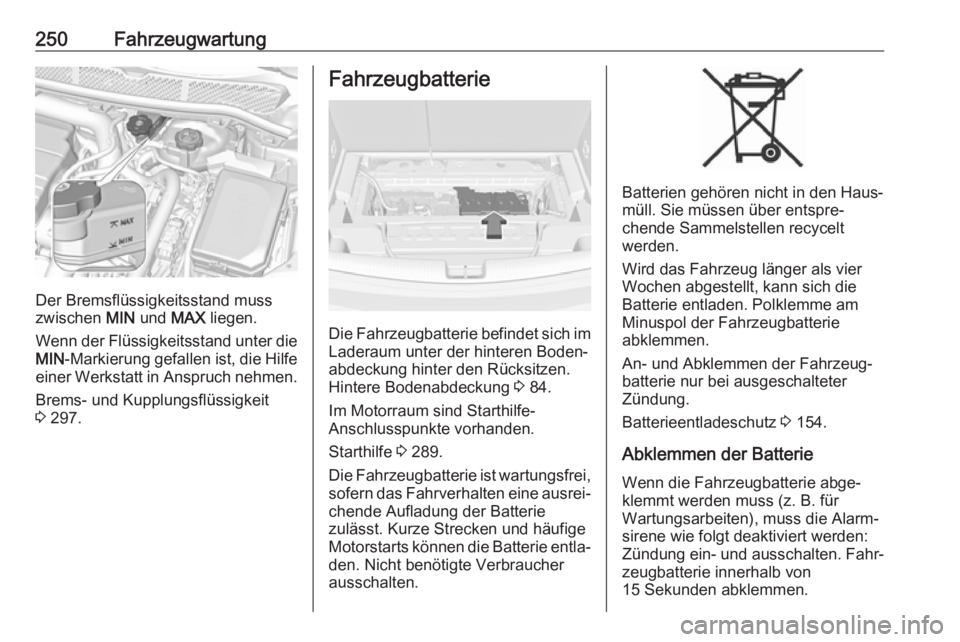

250Fahrzeugwartung
Der Bremsflüssigkeitsstand muss
zwischen MIN und MAX liegen.
Wenn der Flüssigkeitsstand unter die MIN -Markierung gefallen ist, die Hilfe
einer Werkstatt in Anspruch nehmen.
Brems- und Kupplungsflüssigkeit
3 297.
Fahrzeugbatterie
Die Fahrzeugbatterie befindet sich im
Laderaum unter der hinteren Boden‐
abdeckung hinter den Rücksitzen.
Hintere Bodenabdeckung 3 84.
Im Motorraum sind Starthilfe-
Anschlusspunkte vorhanden.
Starthilfe 3 289.
Die Fahrzeugbatterie ist wartungsfrei, sofern das Fahrverhalten eine ausrei‐
chende Aufladung der Batterie
zulässt. Kurze Strecken und häufige
Motorstarts können die Batterie entla‐
den. Nicht benötigte Verbraucher
ausschalten.
Batterien gehören nicht in den Haus‐ müll. Sie müssen über entspre‐
chende Sammelstellen recycelt
werden.
Wird das Fahrzeug länger als vier
Wochen abgestellt, kann sich die
Batterie entladen. Polklemme am
Minuspol der Fahrzeugbatterie
abklemmen.
An- und Abklemmen der Fahrzeug‐
batterie nur bei ausgeschalteter
Zündung.
Batterieentladeschutz 3 154.
Abklemmen der Batterie
Wenn die Fahrzeugbatterie abge‐
klemmt werden muss (z. B. für
Wartungsarbeiten), muss die Alarm‐
sirene wie folgt deaktiviert werden:
Zündung ein- und ausschalten. Fahr‐
zeugbatterie innerhalb von
15 Sekunden abklemmen.

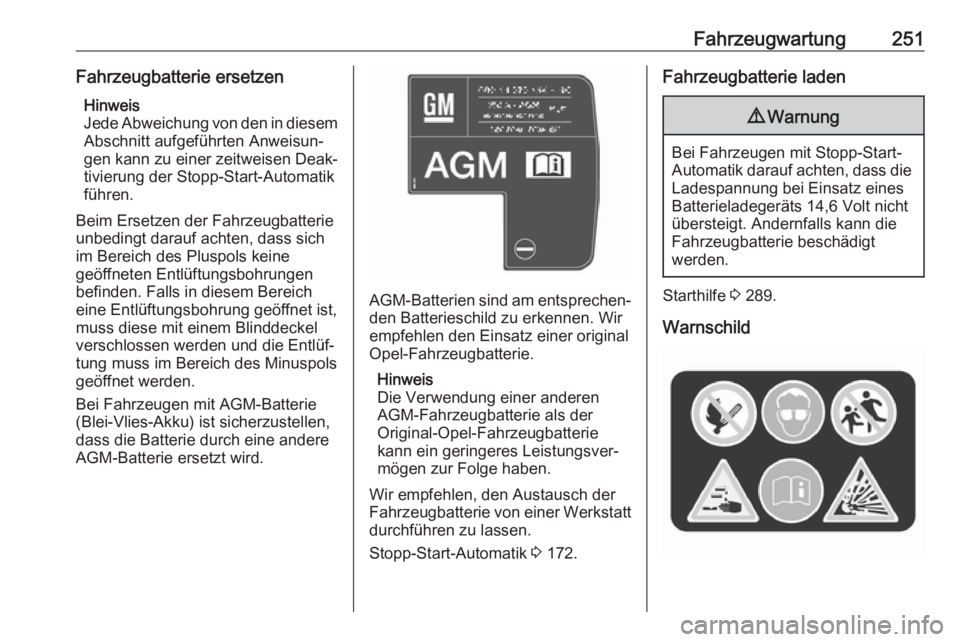

Fahrzeugwartung251Fahrzeugbatterie ersetzenHinweis
Jede Abweichung von den in diesem Abschnitt aufgeführten Anweisun‐
gen kann zu einer zeitweisen Deak‐
tivierung der Stopp-Start-Automatik
führen.
Beim Ersetzen der Fahrzeugbatterie
unbedingt darauf achten, dass sich
im Bereich des Pluspols keine
geöffneten Entlüftungsbohrungen
befinden. Falls in diesem Bereich
eine Entlüftungsbohrung geöffnet ist,
muss diese mit einem Blinddeckel
verschlossen werden und die Entlüf‐
tung muss im Bereich des Minuspols
geöffnet werden.
Bei Fahrzeugen mit AGM-Batterie
(Blei-Vlies-Akku) ist sicherzustellen,
dass die Batterie durch eine andere AGM-Batterie ersetzt wird.
AGM -Batterien sind am entsprechen‐
den Batterieschild zu erkennen. Wir
empfehlen den Einsatz einer original
Opel-Fahrzeugbatterie.
Hinweis
Die Verwendung einer anderen
AGM-Fahrzeugbatterie als der
Original-Opel-Fahrzeugbatterie
kann ein geringeres Leistungsver‐
mögen zur Folge haben.
Wir empfehlen, den Austausch der
Fahrzeugbatterie von einer Werkstatt durchführen zu lassen.
Stopp-Start-Automatik 3 172.
Fahrzeugbatterie laden9 Warnung
Bei Fahrzeugen mit Stopp-Start-
Automatik darauf achten, dass die
Ladespannung bei Einsatz eines
Batterieladegeräts 14,6 Volt nicht
übersteigt. Andernfalls kann die
Fahrzeugbatterie beschädigt
werden.
Starthilfe 3 289.
Warnschild

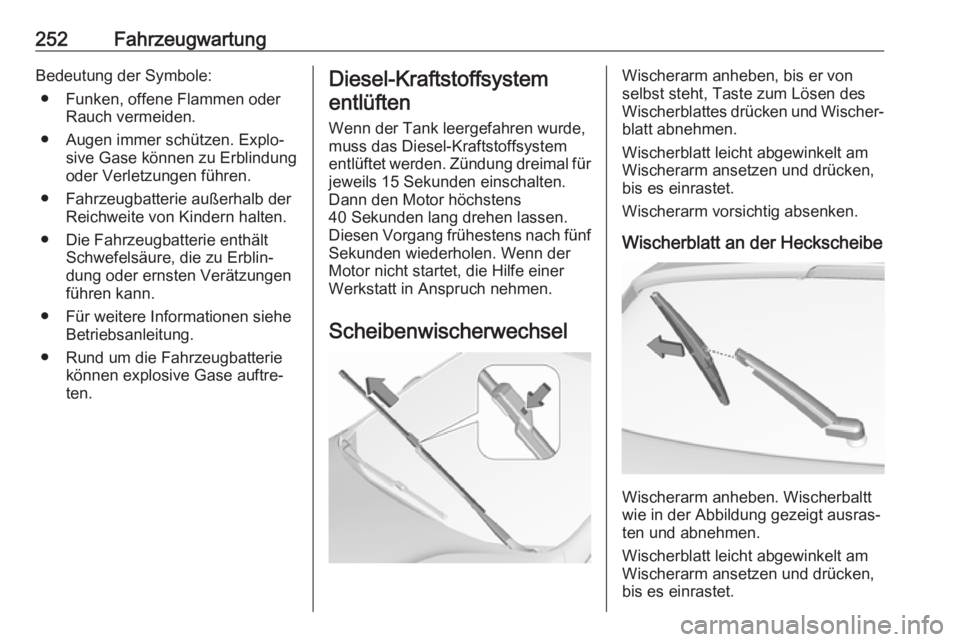

252FahrzeugwartungBedeutung der Symbole:● Funken, offene Flammen oder Rauch vermeiden.
● Augen immer schützen. Explo‐ sive Gase können zu Erblindung
oder Verletzungen führen.
● Fahrzeugbatterie außerhalb der Reichweite von Kindern halten.
● Die Fahrzeugbatterie enthält Schwefelsäure, die zu Erblin‐
dung oder ernsten Verätzungen
führen kann.
● Für weitere Informationen siehe Betriebsanleitung.
● Rund um die Fahrzeugbatterie können explosive Gase auftre‐
ten.Diesel-Kraftstoffsystem
entlüften
Wenn der Tank leergefahren wurde,
muss das Diesel-Kraftstoffsystem
entlüftet werden. Zündung dreimal für jeweils 15 Sekunden einschalten.
Dann den Motor höchstens
40 Sekunden lang drehen lassen.
Diesen Vorgang frühestens nach fünf
Sekunden wiederholen. Wenn der
Motor nicht startet, die Hilfe einer
Werkstatt in Anspruch nehmen.
ScheibenwischerwechselWischerarm anheben, bis er von
selbst steht, Taste zum Lösen des
Wischerblattes drücken und Wischer‐ blatt abnehmen.
Wischerblatt leicht abgewinkelt am Wischerarm ansetzen und drücken,
bis es einrastet.
Wischerarm vorsichtig absenken.
Wischerblatt an der Heckscheibe
Wischerarm anheben. Wischerbaltt
wie in der Abbildung gezeigt ausras‐
ten und abnehmen.
Wischerblatt leicht abgewinkelt am
Wischerarm ansetzen und drücken,
bis es einrastet.

Fahrzeugwartung253Wischerarm vorsichtig absenken.Glühlampen
auswechseln
Zündung ausschalten und betreffen‐den Schalter ausschalten bzw. Türen schließen.
Neue Glühlampe nur am Sockel
halten. Den Glaskolben der Glüh‐
lampe nicht mit bloßen Händen
berühren.
Beim Auswechseln nur den gleichen
Glühlampentyp verwenden.
Scheinwerferlampen vom Motorraum
aus auswechseln.
Lampenkontrolle
Nach dem Auswechseln einer Glüh‐ lampe Zündung einschalten, Licht
betätigen und dieses kontrollieren.
Halogen-Scheinwerfer
Halogen-Scheinwerfer mit separaten
Lampen für Abblend- und Fernlicht.
Abblendlicht ( 1), äußere Lampe.
Fernlicht ( 2), innere Lampe.
Abblendlicht (1)

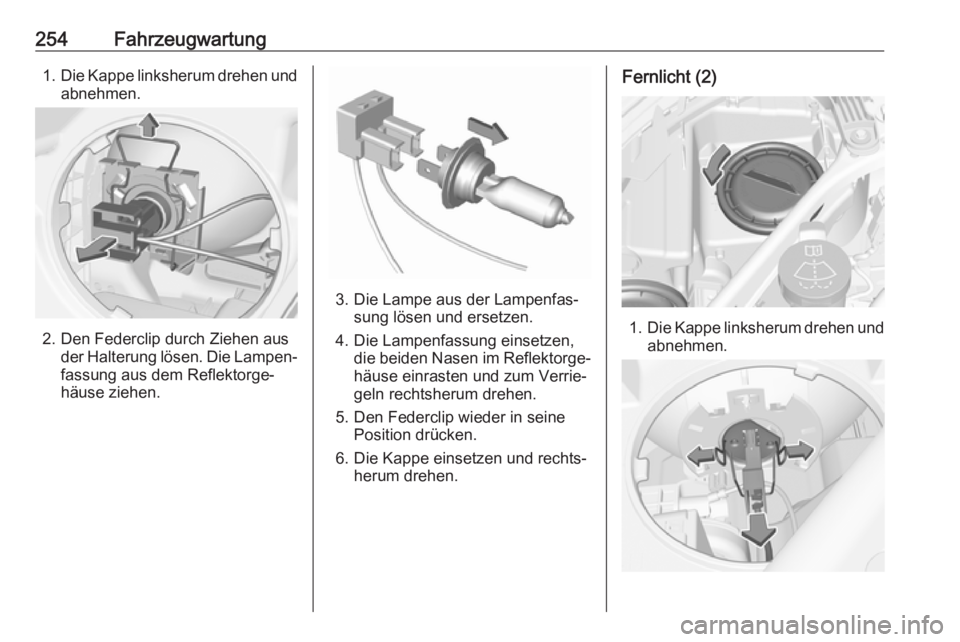

254Fahrzeugwartung1.Die Kappe linksherum drehen und
abnehmen.
2. Den Federclip durch Ziehen aus der Halterung lösen. Die Lampen‐
fassung aus dem Reflektorge‐
häuse ziehen.
3. Die Lampe aus der Lampenfas‐ sung lösen und ersetzen.
4. Die Lampenfassung einsetzen, die beiden Nasen im Reflektorge‐
häuse einrasten und zum Verrie‐
geln rechtsherum drehen.
5. Den Federclip wieder in seine Position drücken.
6. Die Kappe einsetzen und rechts‐ herum drehen.
Fernlicht (2)
1.Die Kappe linksherum drehen und
abnehmen.
