Einführung3Fahrzeugspezifische Daten
Bitte tragen Sie die Daten Ihres Fahr‐
zeugs auf der vorherigen Seite ein,
um diese schnell verfügbar zu haben.
Diese Informationen sind in den
Abschnitten „Service und Wartung“
und „Technische Daten“ sowie auf
dem Typschild zu finden.
Einführung
Ihr Fahrzeug ist die intelligente
Verbindung von zukunftsweisender
Technik, Sicherheit, Umweltfreund‐
lichkeit und Wirtschaftlichkeit.
Mit dieser Betriebsanleitung erhalten Sie alle Informationen, die Sie für den sicheren und effizienten Betrieb IhresFahrzeugs benötigen.
Informieren Sie Ihre Mitfahrer über
mögliche Unfall- und Verletzungsge‐
fahren durch unsachgemäßen
Gebrauch des Fahrzeugs.
Sie sind verpflichtet, sich immer an
die geltenden Gesetze und Vorschrif‐ ten des Landes zu halten, in dem Sie sich befinden. Diese können von den
Angaben in dieser Betriebsanleitung
abweichen.Die Nichtbeachtung der in diesem
Handbuch enthaltenen Beschreibun‐
gen kann sich nachteilig auf Ihre
Garantie auswirken.
Wenn in dieser Betriebsanleitung auf
die Inanspruchnahme einer Werkstatt verwiesen wird, empfehlen wir Ihnen,
einen Opel Service Partner aufzusu‐
chen.
Für Gasfahrzeuge empfehlen wir
Ihnen einen für die Wartung von Gasfahrzeugen zugelassenen Opel
Service Partner.
Die Opel Service Partner bieten erst‐
klassigen Service zu angemessenen
Preisen. Erfahrene, von Opel
geschulte Fachkräfte arbeiten nach
spezifischen Vorschriften von Opel.
Die Kundenliteratur ist immer griffbe‐
reit im Fahrzeug aufzubewahren.
Benutzung dieser Betriebsanleitung
● In dieser Betriebsanleitung werden alle für dieses Modell
erhältlichen Optionen und
Ausstattungen beschrieben.
Einige Beschreibungen,einschließlich der für Display-
und Menüfunktionen, treffen
aufgrund der Modellvariante,
länderspezifischer
Besonderheiten,
Sonderausstattungen oder
Zubehör auf Ihr Fahrzeug
möglicherweise nicht zu.
● Im Kapitel „Kurz und bündig“ erhalten Sie einen ersten Über‐
blick.
● Das Inhaltsverzeichnis am Anfang der Betriebsanleitung
und in den einzelnen Kapiteln
hilft Ihnen, sich rasch zu orientie‐
ren.
● Spezielle Informationen finden Sie am schnellsten über dasStichwortverzeichnis.
● In dieser Betriebsanleitung werden Fahrzeuge mit dem
Lenkrad auf der linken Seite
dargestellt. Die Bedienung ist bei Fahrzeugen mit dem Lenkrad auf
der rechten Seite vergleichbar.
● In der Betriebsanleitung sind die Motoridentifikationscodes ange‐
geben. Die zugehörigen

4EinführungVerkaufsbezeichnungen undEntwicklungscodes finden Sie im Kapitel „Technische Daten“.
● Richtungsangaben wie z. B. links
oder rechts bzw. vorn oder hinten
beziehen sich immer auf die
Fahrtrichtung.
● Möglicherweise wird Ihre Spra‐ che vom Display nicht unter‐
stützt.
● Display-Meldungen und Beschriftungen im Innenraum
sind in fetten Buchstaben ange‐
geben.

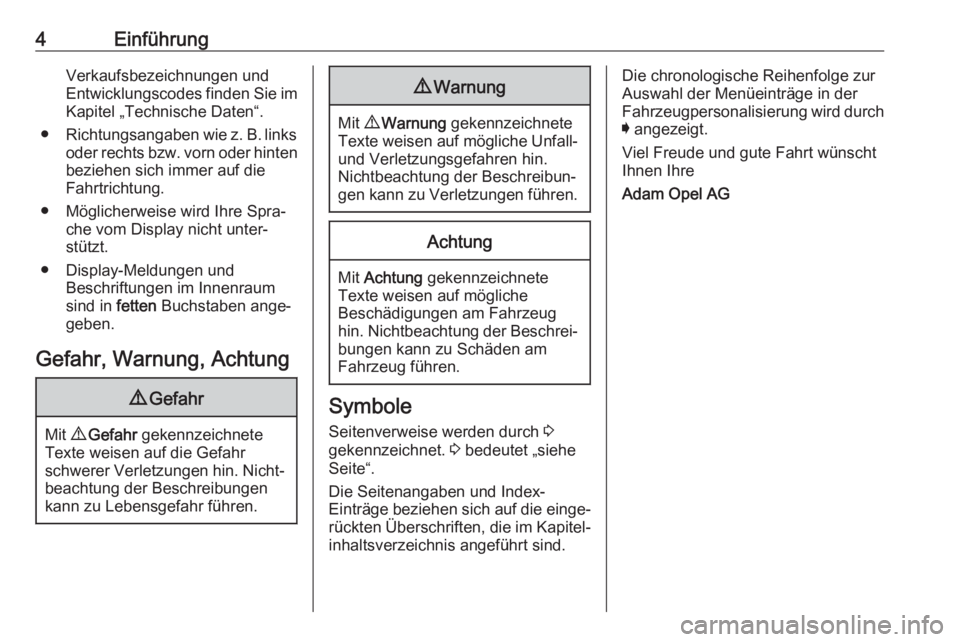

Gefahr, Warnung, Achtung9 Gefahr
Mit 9 Gefahr gekennzeichnete
Texte weisen auf die Gefahr
schwerer Verletzungen hin. Nicht‐ beachtung der Beschreibungen
kann zu Lebensgefahr führen.
9 Warnung
Mit 9 Warnung gekennzeichnete
Texte weisen auf mögliche Unfall- und Verletzungsgefahren hin.
Nichtbeachtung der Beschreibun‐
gen kann zu Verletzungen führen.
Achtung
Mit Achtung gekennzeichnete
Texte weisen auf mögliche
Beschädigungen am Fahrzeug
hin. Nichtbeachtung der Beschrei‐ bungen kann zu Schäden am
Fahrzeug führen.
Symbole
Seitenverweise werden durch 3
gekennzeichnet. 3 bedeutet „siehe
Seite“.
Die Seitenangaben und Index-
Einträge beziehen sich auf die einge‐ rückten Überschriften, die im Kapitel‐
inhaltsverzeichnis angeführt sind.
Die chronologische Reihenfolge zur
Auswahl der Menüeinträge in der
Fahrzeugpersonalisierung wird durch
I angezeigt.
Viel Freude und gute Fahrt wünscht
Ihnen Ihre
Adam Opel AG

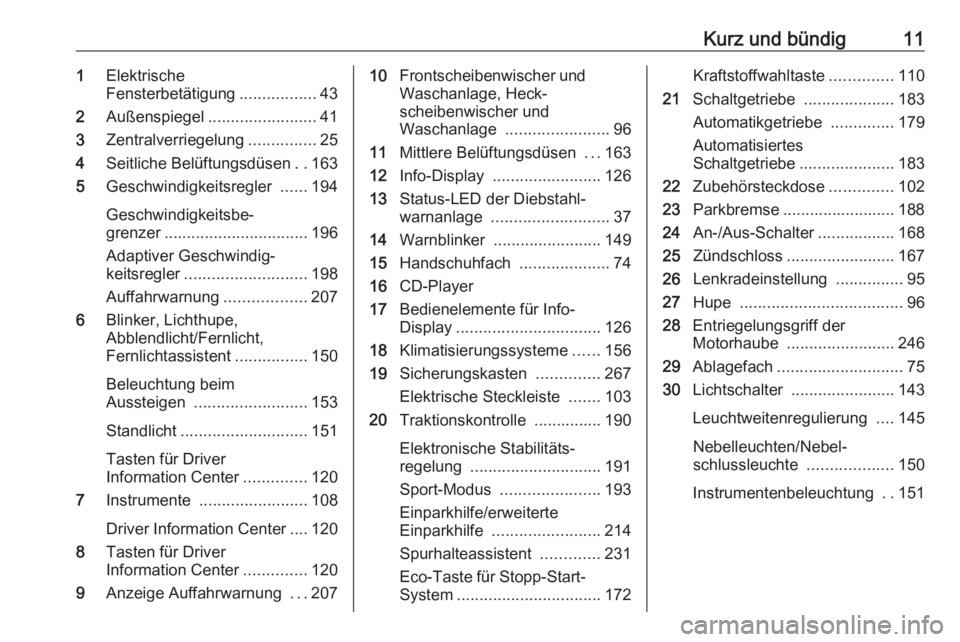

Kurz und bündig111Elektrische
Fensterbetätigung .................43
2 Außenspiegel ........................ 41
3 Zentralverriegelung ...............25
4 Seitliche Belüftungsdüsen ..163
5 Geschwindigkeitsregler ......194
Geschwindigkeitsbe‐
grenzer ................................ 196
Adaptiver Geschwindig‐
keitsregler ........................... 198
Auffahrwarnung ..................207
6 Blinker, Lichthupe,
Abblendlicht/Fernlicht,
Fernlichtassistent ................150
Beleuchtung beim
Aussteigen ......................... 153
Standlicht ............................ 151
Tasten für Driver
Information Center ..............120
7 Instrumente ........................ 108
Driver Information Center .... 120
8 Tasten für Driver
Information Center ..............120
9 Anzeige Auffahrwarnung ...20710 Frontscheibenwischer und
Waschanlage, Heck‐
scheibenwischer und
Waschanlage ....................... 96
11 Mittlere Belüftungsdüsen ...163
12 Info-Display ........................ 126
13 Status-LED der Diebstahl‐
warnanlage .......................... 37
14 Warnblinker ........................ 149
15 Handschuhfach ....................74
16 CD-Player
17 Bedienelemente für Info-
Display ................................ 126
18 Klimatisierungssysteme ......156
19 Sicherungskasten ..............267
Elektrische Steckleiste .......103
20 Traktionskontrolle ............... 190
Elektronische Stabilitäts‐
regelung ............................. 191
Sport-Modus ...................... 193
Einparkhilfe/erweiterte
Einparkhilfe ........................ 214
Spurhalteassistent .............231
Eco-Taste für Stopp-Start-
System ................................ 172Kraftstoffwahltaste..............110
21 Schaltgetriebe ....................183
Automatikgetriebe ..............179
Automatisiertes
Schaltgetriebe .....................183
22 Zubehörsteckdose ..............102
23 Parkbremse ......................... 188
24 An-/Aus-Schalter .................168
25 Zündschloss ........................ 167
26 Lenkradeinstellung ...............95
27 Hupe .................................... 96
28 Entriegelungsgriff der
Motorhaube ........................ 246
29 Ablagefach ............................ 75
30 Lichtschalter ....................... 143
Leuchtweitenregulierung ....145
Nebelleuchten/Nebel‐
schlussleuchte ...................150
Instrumentenbeleuchtung ..151

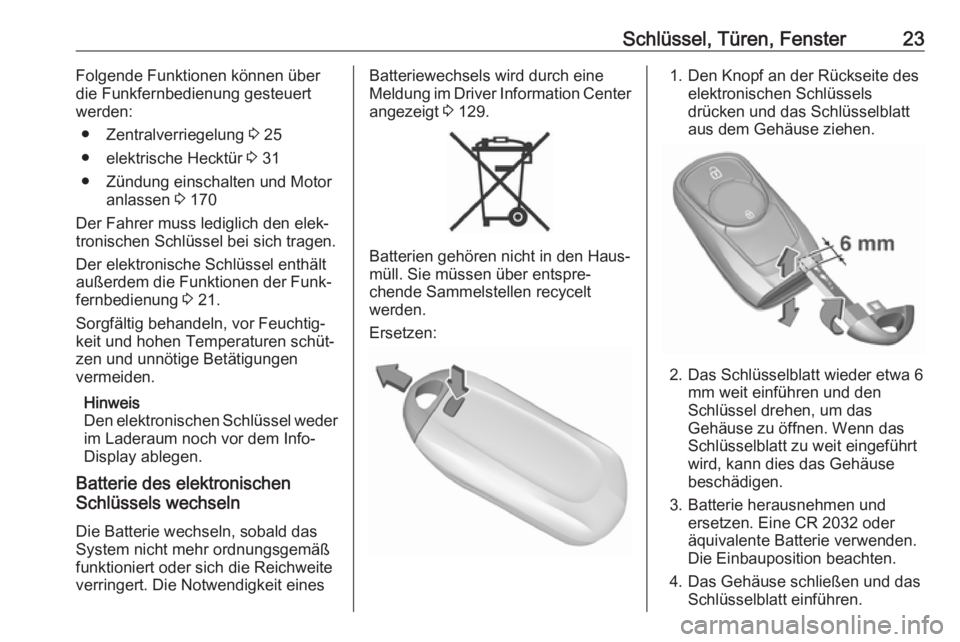

Schlüssel, Türen, Fenster23Folgende Funktionen können über
die Funkfernbedienung gesteuert
werden:
● Zentralverriegelung 3 25
● elektrische Hecktür 3 31
● Zündung einschalten und Motor anlassen 3 170
Der Fahrer muss lediglich den elek‐
tronischen Schlüssel bei sich tragen.
Der elektronische Schlüssel enthält
außerdem die Funktionen der Funk‐ fernbedienung 3 21.
Sorgfältig behandeln, vor Feuchtig‐
keit und hohen Temperaturen schüt‐
zen und unnötige Betätigungen
vermeiden.
Hinweis
Den elektronischen Schlüssel weder
im Laderaum noch vor dem Info-
Display ablegen.
Batterie des elektronischen
Schlüssels wechseln
Die Batterie wechseln, sobald das
System nicht mehr ordnungsgemäß
funktioniert oder sich die Reichweite
verringert. Die Notwendigkeit einesBatteriewechsels wird durch eine
Meldung im Driver Information Center angezeigt 3 129.
Batterien gehören nicht in den Haus‐
müll. Sie müssen über entspre‐
chende Sammelstellen recycelt
werden.
Ersetzen:
1. Den Knopf an der Rückseite des elektronischen Schlüssels
drücken und das Schlüsselblatt
aus dem Gehäuse ziehen.
2. Das Schlüsselblatt wieder etwa 6 mm weit einführen und den
Schlüssel drehen, um das
Gehäuse zu öffnen. Wenn das
Schlüsselblatt zu weit eingeführt
wird, kann dies das Gehäuse
beschädigen.
3. Batterie herausnehmen und ersetzen. Eine CR 2032 oder
äquivalente Batterie verwenden.
Die Einbauposition beachten.
4. Das Gehäuse schließen und das Schlüsselblatt einführen.

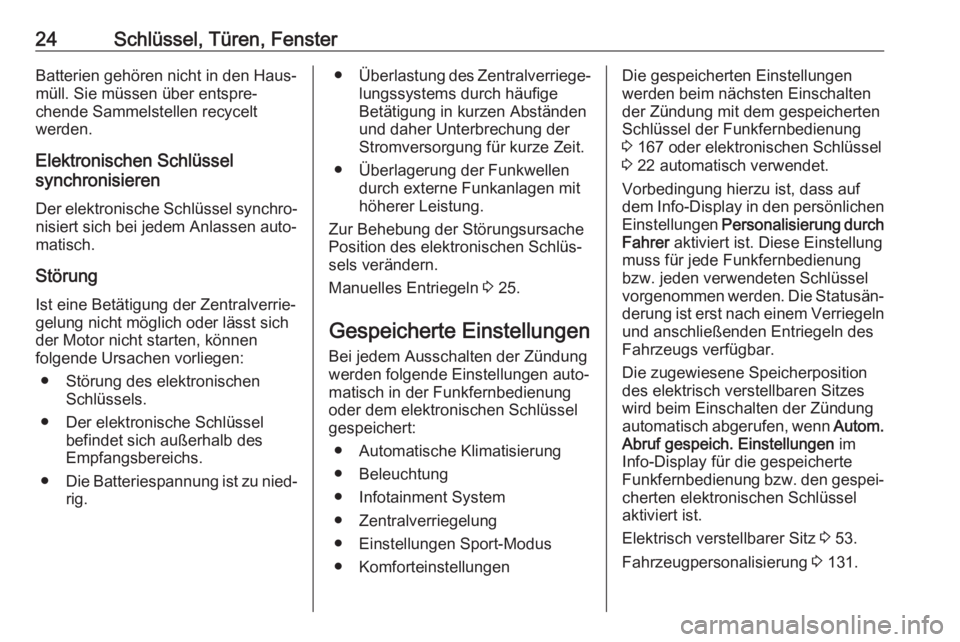

24Schlüssel, Türen, FensterBatterien gehören nicht in den Haus‐
müll. Sie müssen über entspre‐
chende Sammelstellen recycelt
werden.
Elektronischen Schlüssel
synchronisieren
Der elektronische Schlüssel synchro‐
nisiert sich bei jedem Anlassen auto‐
matisch.
Störung Ist eine Betätigung der Zentralverrie‐
gelung nicht möglich oder lässt sich
der Motor nicht starten, können
folgende Ursachen vorliegen:
● Störung des elektronischen Schlüssels.
● Der elektronische Schlüssel befindet sich außerhalb des
Empfangsbereichs.
● Die Batteriespannung ist zu nied‐
rig.● Überlastung des Zentralverriege‐
lungssystems durch häufige
Betätigung in kurzen Abständen
und daher Unterbrechung der
Stromversorgung für kurze Zeit.
● Überlagerung der Funkwellen durch externe Funkanlagen mit
höherer Leistung.
Zur Behebung der Störungsursache
Position des elektronischen Schlüs‐
sels verändern.
Manuelles Entriegeln 3 25.
Gespeicherte Einstellungen
Bei jedem Ausschalten der Zündung
werden folgende Einstellungen auto‐
matisch in der Funkfernbedienung
oder dem elektronischen Schlüssel
gespeichert:
● Automatische Klimatisierung● Beleuchtung
● Infotainment System
● Zentralverriegelung
● Einstellungen Sport-Modus
● KomforteinstellungenDie gespeicherten Einstellungen
werden beim nächsten Einschalten
der Zündung mit dem gespeicherten
Schlüssel der Funkfernbedienung
3 167 oder elektronischen Schlüssel
3 22 automatisch verwendet.
Vorbedingung hierzu ist, dass auf
dem Info-Display in den persönlichen
Einstellungen Personalisierung durch
Fahrer aktiviert ist. Diese Einstellung
muss für jede Funkfernbedienung
bzw. jeden verwendeten Schlüssel
vorgenommen werden. Die Statusän‐
derung ist erst nach einem Verriegeln und anschließenden Entriegeln des
Fahrzeugs verfügbar.
Die zugewiesene Speicherposition
des elektrisch verstellbaren Sitzes
wird beim Einschalten der Zündung
automatisch abgerufen, wenn Autom.
Abruf gespeich. Einstellungen im
Info-Display für die gespeicherte
Funkfernbedienung bzw. den gespei‐ cherten elektronischen Schlüssel
aktiviert ist.
Elektrisch verstellbarer Sitz 3 53.
Fahrzeugpersonalisierung 3 131.

Schlüssel, Türen, Fenster25ZentralverriegelungEnt- und verriegelt Türen, Laderaum
und Tankklappe.
Durch Ziehen am Innentürgriff wird
die entsprechende Tür entriegelt.
Durch nochmaliges Ziehen am Griff
wird die Tür geöffnet.
Hinweis
Bei einem Unfall mit Airbag- oder
Gurtstrafferauslösung wird das
Fahrzeug automatisch entriegelt.
Hinweis
Kurz nach dem Entriegeln mit der
Funkfernbedienung werden die
Türen automatisch verriegelt, wenn
keine Tür geöffnet wurde. Eine
Voraussetzung ist die Aktivierung
der Einstellung in der Fahrzeugper‐
sonalisierung 3 131.Bedienung der Fernbedienung
Entriegeln
c drücken.
Der Entriegelungsmodus kann im
Menü Fahrzeugpersonalisierung im
Info-Display aktiviert werden. Es gibt zwei Einstellmöglichkeiten:
● Durch einmaliges Drücken auf c
werden alle Türen, der Laderaum und der Tankdeckel entriegelt.
● Durch einmaliges Drücken auf c
werden nur die Fahrertür, der
Laderaum und der Tankdeckel
entriegelt. Zum Entriegeln aller
Türen c zweimal drücken.
Wählen Sie die relevante Einstellung
unter Einstellung , I Fahrzeug im Info-
Display aus.
Info-Display 3 126.
Fahrzeugpersonalisierung 3 131.
Die Einstellung kann für die aktuell
verwendete Funkfernbedienung
gespeichert werden. Gespeicherte
Einstellungen 3 24.
Hecktür entriegeln und öffnen 3 31.
Verriegeln
Türen, Laderaum und Tankklappe
schließen.
e drücken.

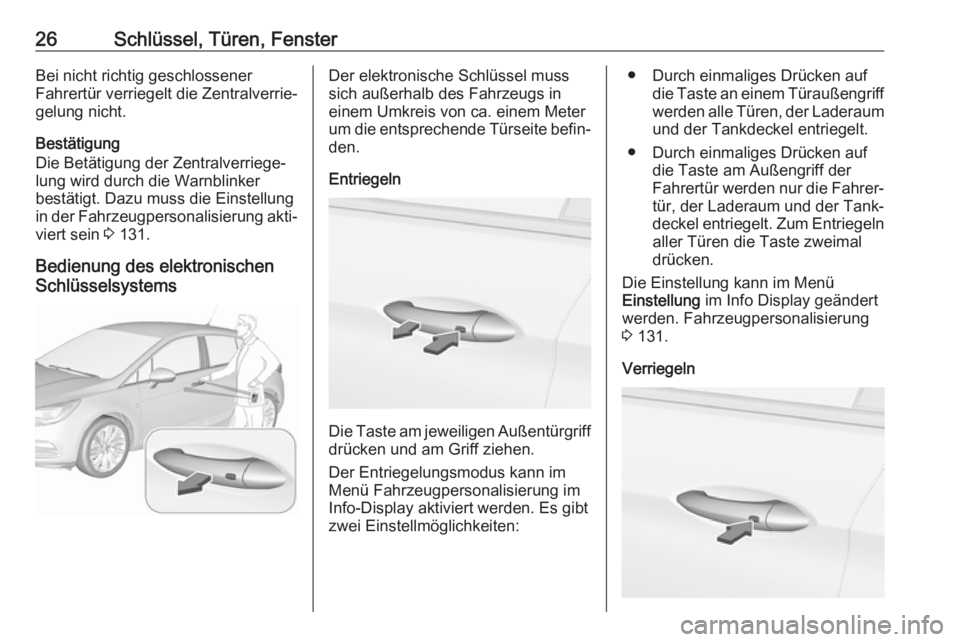

26Schlüssel, Türen, FensterBei nicht richtig geschlossener
Fahrertür verriegelt die Zentralverrie‐
gelung nicht.
Bestätigung
Die Betätigung der Zentralverriege‐
lung wird durch die Warnblinker
bestätigt. Dazu muss die Einstellung
in der Fahrzeugpersonalisierung akti‐ viert sein 3 131.
Bedienung des elektronischen
SchlüsselsystemsDer elektronische Schlüssel muss
sich außerhalb des Fahrzeugs in
einem Umkreis von ca. einem Meter
um die entsprechende Türseite befin‐
den.
Entriegeln
Die Taste am jeweiligen Außentürgriff drücken und am Griff ziehen.
Der Entriegelungsmodus kann im
Menü Fahrzeugpersonalisierung im
Info-Display aktiviert werden. Es gibt
zwei Einstellmöglichkeiten:
● Durch einmaliges Drücken auf
die Taste an einem Türaußengriff
werden alle Türen, der Laderaum und der Tankdeckel entriegelt.
● Durch einmaliges Drücken auf die Taste am Außengriff der
Fahrertür werden nur die Fahrer‐
tür, der Laderaum und der Tank‐
deckel entriegelt. Zum Entriegeln aller Türen die Taste zweimal
drücken.
Die Einstellung kann im Menü
Einstellung im Info Display geändert
werden. Fahrzeugpersonalisierung
3 131.
Verriegeln

30Schlüssel, Türen, Fensternach dem Anfahren automatisch
verriegelt, sobald eine bestimmte Geschwindigkeit überschritten wird.
Nach dem Anhalten wird das Fahr‐
zeug sofort automatisch entriegelt,
sobald der Schlüssel aus dem Zünd‐
schloss abgezogen wird oder beim
elektronischen Schlüsselsystem,
sobald die Zündung ausgeschaltet
wird.
Die Aktivierung bzw. Deaktivierung
der automatischen Betätigung der
Zentralverriegelung kann im Menü
Einstellung , I Fahrzeug im Info-
Display geändert werden.
Info-Display 3 126.
Fahrzeugpersonalisierung 3 131.
Die Einstellung kann in der Fernbe‐ dienung oder im verwendeten elek‐
tronischen Schlüssel gespeichert
werden 3 24.
Automatisches erneutes
Verriegeln nach dem Entriegeln
Diese Sicherheitsfunktion ist so konfi‐ gurierbar, dass sie alle Türen, den
Laderaum und den Tankdeckel kurz
nach dem Entriegeln mit der Fernbe‐dienung oder dem elektronischen
Schlüssel automatisch wieder verrie‐
gelt, sofern keine Tür geöffnet wurde.
Die Aktivierung bzw. Deaktivierung
der automatischen Wiederverriege‐
lung kann im Menü Einstellung, I
Fahrzeug im Info-Display geändert
werden.
Info-Display 3 126.
Fahrzeugpersonalisierung 3 131.
Die Einstellung kann in der Fernbe‐ dienung oder im verwendeten elek‐
tronischen Schlüssel gespeichert
werden 3 24.
Passive Verriegelung
Bei Fahrzeugen mit elektronischem
Schlüsselsystem wird mit dieser
Funktion das Fahrzeug nach wenigen
Sekunden automatisch verriegelt,
wenn zuvor ein elektronischer
Schlüssel im Fahrzeuginneren
erkannt wurde, alle Türen geschlos‐
sen sind und der elektronische
Schlüssel nicht im Fahrzeug
verbleibt.Wenn sich der elektronische Schlüs‐
sel im Fahrzeug befindet oder die
Zündung nicht ausgeschaltet ist, wird das passive Verriegeln nicht erlaubt.
Wenn sich zwei oder mehr elektroni‐
sche Schlüssel im Fahrzeug befun‐
den haben und die Zündung zuvor
eingeschaltet war, verriegelt die
Funktion das Fahrzeug, wenn nur ein elektronischer Schlüssel aus demFahrzeug entfernt wird.
Um zu verhindern, dass das Fahr‐
zeug passiv verriegelt wird, beispiels‐
weise beim Tanken oder wenn Fahr‐
gäste im Fahrzeug sitzen bleiben, muss das System deaktiviert werden.
Zum Deaktivieren des Systems bei
einer geöffneten Tür einige Sekunden
lang die Zentralverriegelungstaste c
gedrückt halten. Die Deaktivierung
wird durch drei akustische Warntöne
bestätigt. Die Funktion bleibt deakti‐
viert, bis die Zentralverriegelungs‐
taste e gedrückt oder die Zündung
eingeschaltet wird.
Die Aktivierung bzw. Deaktivierung
der passiven Verriegelung kann im
Menü Einstellung , I Fahrzeug im Info-
Display geändert werden.
