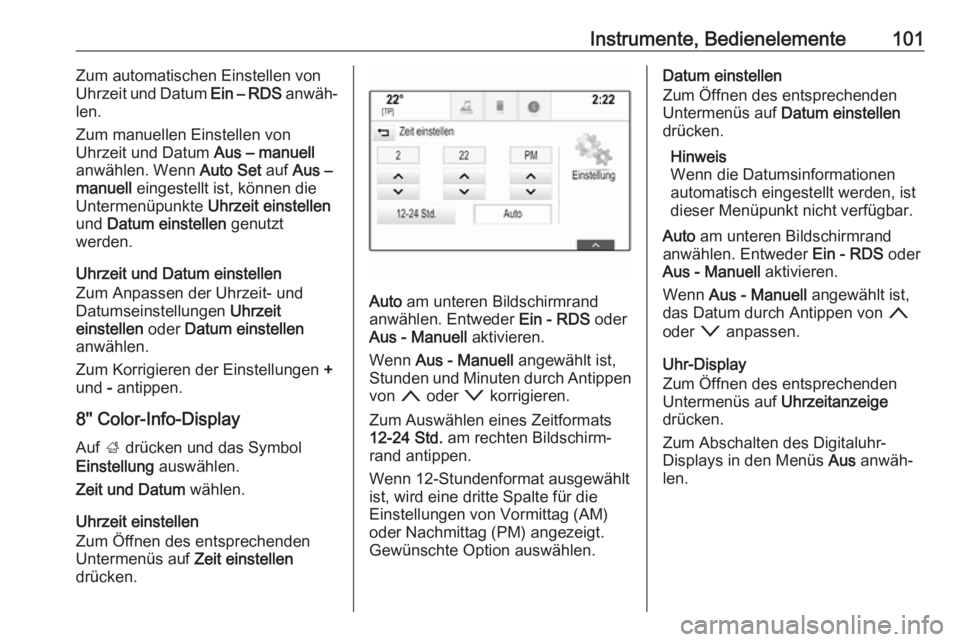

Instrumente, Bedienelemente101Zum automatischen Einstellen von
Uhrzeit und Datum Ein – RDS anwäh‐
len.
Zum manuellen Einstellen von
Uhrzeit und Datum Aus – manuell
anwählen. Wenn Auto Set auf Aus –
manuell eingestellt ist, können die
Untermenüpunkte Uhrzeit einstellen
und Datum einstellen genutzt
werden.
Uhrzeit und Datum einstellen
Zum Anpassen der Uhrzeit- und
Datumseinstellungen Uhrzeit
einstellen oder Datum einstellen
anwählen.
Zum Korrigieren der Einstellungen +
und - antippen.
8'' Color-Info-Display Auf ; drücken und das Symbol
Einstellung auswählen.
Zeit und Datum wählen.
Uhrzeit einstellen
Zum Öffnen des entsprechenden
Untermenüs auf Zeit einstellen
drücken.
Auto am unteren Bildschirmrand
anwählen. Entweder Ein - RDS oder
Aus - Manuell aktivieren.
Wenn Aus - Manuell angewählt ist,
Stunden und Minuten durch Antippen von n oder o korrigieren.
Zum Auswählen eines Zeitformats
12-24 Std. am rechten Bildschirm‐
rand antippen.
Wenn 12-Stundenformat ausgewählt ist, wird eine dritte Spalte für die
Einstellungen von Vormittag (AM)
oder Nachmittag (PM) angezeigt.
Gewünschte Option auswählen.
Datum einstellen
Zum Öffnen des entsprechenden
Untermenüs auf Datum einstellen
drücken.
Hinweis
Wenn die Datumsinformationen
automatisch eingestellt werden, ist
dieser Menüpunkt nicht verfügbar.
Auto am unteren Bildschirmrand
anwählen. Entweder Ein - RDS oder
Aus - Manuell aktivieren.
Wenn Aus - Manuell angewählt ist,
das Datum durch Antippen von n
oder o anpassen.
Uhr-Display
Zum Öffnen des entsprechenden
Untermenüs auf Uhrzeitanzeige
drücken.
Zum Abschalten des Digitaluhr-
Displays in den Menüs Aus anwäh‐
len.

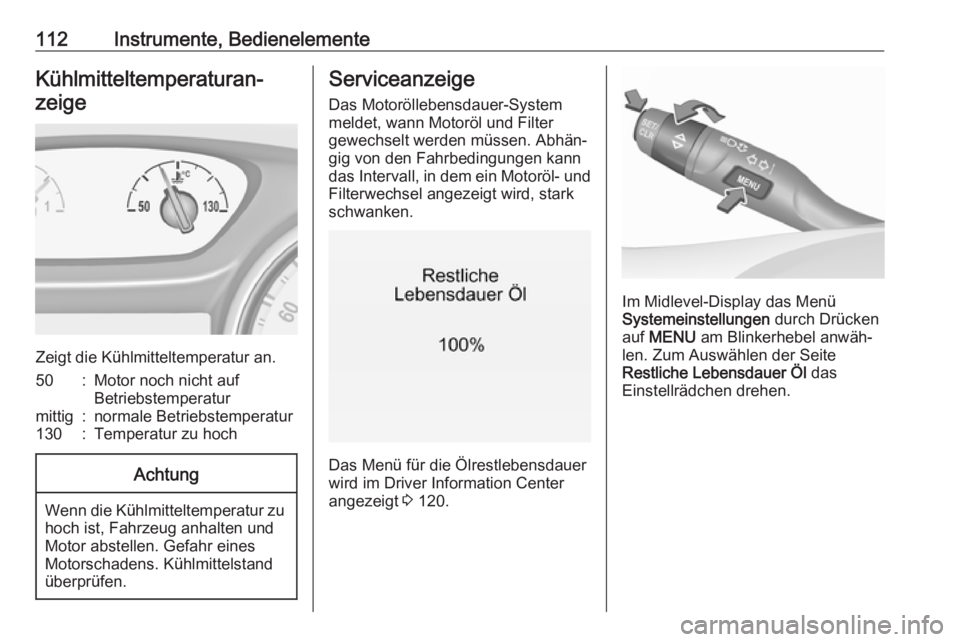

112Instrumente, BedienelementeKühlmitteltemperaturan‐
zeige
Zeigt die Kühlmitteltemperatur an.
50:Motor noch nicht auf
Betriebstemperaturmittig:normale Betriebstemperatur130:Temperatur zu hochAchtung
Wenn die Kühlmitteltemperatur zu hoch ist, Fahrzeug anhalten und
Motor abstellen. Gefahr eines
Motorschadens. Kühlmittelstand
überprüfen.
Serviceanzeige
Das Motoröllebensdauer-System
meldet, wann Motoröl und Filter
gewechselt werden müssen. Abhän‐
gig von den Fahrbedingungen kann
das Intervall, in dem ein Motoröl- und Filterwechsel angezeigt wird, stark
schwanken.
Das Menü für die Ölrestlebensdauer
wird im Driver Information Center
angezeigt 3 120.
Im Midlevel-Display das Menü
Systemeinstellungen durch Drücken
auf MENU am Blinkerhebel anwäh‐
len. Zum Auswählen der Seite
Restliche Lebensdauer Öl das
Einstellrädchen drehen.

Instrumente, Bedienelemente113

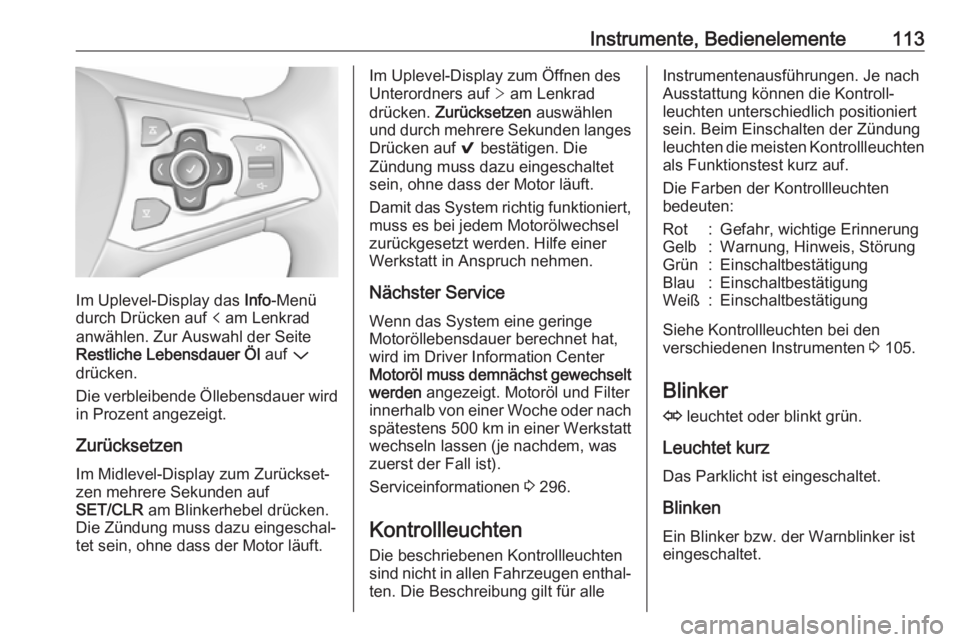

Im Uplevel-Display das Info-Menü
durch Drücken auf p am Lenkrad
anwählen. Zur Auswahl der Seite
Restliche Lebensdauer Öl auf P
drücken.
Die verbleibende Öllebensdauer wird in Prozent angezeigt.
Zurücksetzen
Im Midlevel-Display zum Zurückset‐
zen mehrere Sekunden auf
SET/CLR am Blinkerhebel drücken.
Die Zündung muss dazu eingeschal‐
tet sein, ohne dass der Motor läuft.
Im Uplevel-Display zum Öffnen des
Unterordners auf > am Lenkrad
drücken. Zurücksetzen auswählen
und durch mehrere Sekunden langes Drücken auf 9 bestätigen. Die
Zündung muss dazu eingeschaltet sein, ohne dass der Motor läuft.
Damit das System richtig funktioniert, muss es bei jedem Motorölwechsel
zurückgesetzt werden. Hilfe einer
Werkstatt in Anspruch nehmen.
Nächster Service
Wenn das System eine geringe
Motoröllebensdauer berechnet hat, wird im Driver Information Center
Motoröl muss demnächst gewechselt werden angezeigt. Motoröl und Filter
innerhalb von einer Woche oder nach
spätestens 500 km in einer Werkstatt
wechseln lassen (je nachdem, was
zuerst der Fall ist).
Serviceinformationen 3 296.
Kontrollleuchten
Die beschriebenen Kontrollleuchten sind nicht in allen Fahrzeugen enthal‐
ten. Die Beschreibung gilt für alleInstrumentenausführungen. Je nach
Ausstattung können die Kontroll‐
leuchten unterschiedlich positioniert
sein. Beim Einschalten der Zündung
leuchten die meisten Kontrollleuchten als Funktionstest kurz auf.
Die Farben der Kontrollleuchten
bedeuten:Rot:Gefahr, wichtige ErinnerungGelb:Warnung, Hinweis, StörungGrün:EinschaltbestätigungBlau:EinschaltbestätigungWeiß:Einschaltbestätigung
Siehe Kontrollleuchten bei den
verschiedenen Instrumenten 3 105.
Blinker O leuchtet oder blinkt grün.
Leuchtet kurz
Das Parklicht ist eingeschaltet.
Blinken Ein Blinker bzw. der Warnblinker ist
eingeschaltet.

114Instrumente, BedienelementeSchnelles Blinken: Störung eines
Blinkers oder der dazugehörigen
Sicherung, Störung eines Blinkers am
Anhänger.
Glühlampen auswechseln 3 253,
Sicherungen 3 264.
Blinker 3 150.
Sicherheitsgurt anlegen
Sicherheitsgurt anlegen auf
Vordersitzen
X für den Fahrersitz leuchtet auf oder
blinkt rot im Instrument.
k für den Beifahrersitz leuchtet oder
blinkt rot in der Dachkonsole, wenn
der Sitz belegt ist.
Leuchten
Nach Einschalten der Zündung, bis
der Sicherheitsgurt angelegt wurde.
Blinken
Nach dem Starten des Motors für
maximal 100 Sekunden, bis der
Sicherheitsgurt angelegt wurde.
Sicherheitsgurtstatus für
Rücksitze (Fahrzeuge mit
Midlevel-Display)
X leuchtet oder blinkt weiß oder grau
im Driver Information Center, nach‐
dem der Motor gestartet wurde.
Leuchtet weiß
Der Sicherheitsgurt ist nicht angelegt.
Leuchtet grau
Der Sicherheitsgurt ist angelegt.
Blinkt weiß oder grau
Ein zuvor angelegter Sicherheitsgurt
wurde geöffnet.
Sicherheitsgurt anlegen 3 60.
Sicherheitsgurtstatus für
Rücksitze (Fahrzeuge mit
Uplevel-Display)
X leuchtet grün oder grau oder blinkt
gelb im Driver Information Center,
nachdem der Motor gestartet wurde.Leuchtet grau
Der Sicherheitsgurt ist nicht angelegt.
Leuchtet grün
Der Sicherheitsgurt ist angelegt.
Blinkt gelb
Ein zuvor angelegter Sicherheitsgurt
wurde geöffnet.
Sicherheitsgurt anlegen 3 60.
Airbag-System, Gurtstraffer
v leuchtet rot.
Beim Einschalten der Zündung leuch‐
tet die Kontrollleuchte ca.
vier Sekunden. Wenn sie nicht
aufleuchtet, nach vier Sekunden nicht erlischt oder während der Fahrt
aufleuchtet, liegt eine Störung im
Airbag-System vor. Hilfe einer Werk‐
statt in Anspruch nehmen. Die
Airbags und Gurtstraffer lösen bei
einem Unfall möglicherweise nicht
aus.
Bei Auslösen der Gurtstraffer oder
Airbags leuchtet die Kontrollleuchte
v kontinuierlich auf.

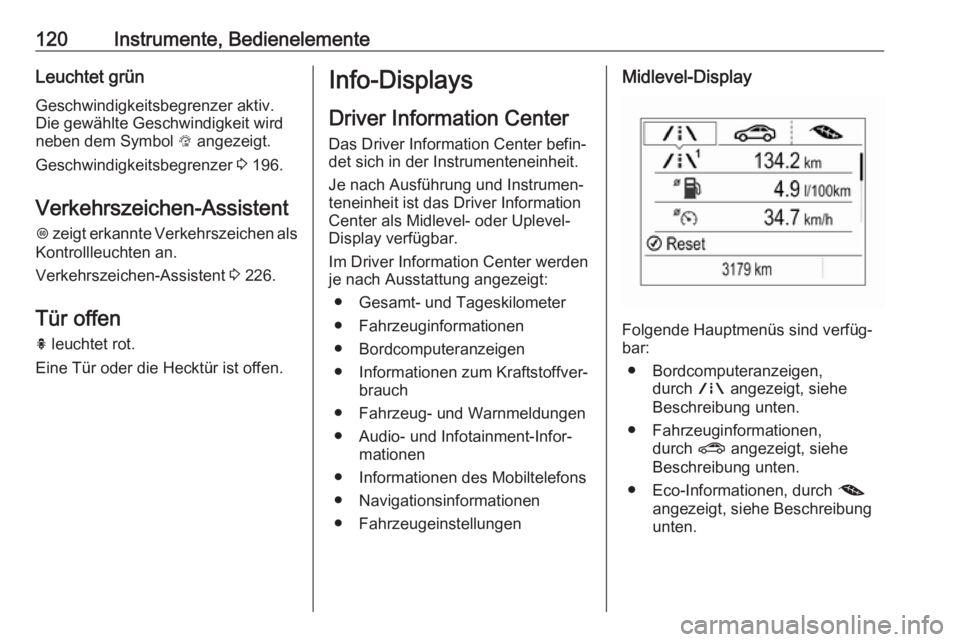

120Instrumente, BedienelementeLeuchtet grün
Geschwindigkeitsbegrenzer aktiv.
Die gewählte Geschwindigkeit wird
neben dem Symbol L angezeigt.
Geschwindigkeitsbegrenzer 3 196.
Verkehrszeichen-Assistent L zeigt erkannte Verkehrszeichen als
Kontrollleuchten an.
Verkehrszeichen-Assistent 3 226.
Tür offen
h leuchtet rot.
Eine Tür oder die Hecktür ist offen.Info-Displays
Driver Information Center
Das Driver Information Center befin‐
det sich in der Instrumenteneinheit.
Je nach Ausführung und Instrumen‐
teneinheit ist das Driver Information
Center als Midlevel- oder Uplevel-
Display verfügbar.
Im Driver Information Center werden
je nach Ausstattung angezeigt:
● Gesamt- und Tageskilometer
● Fahrzeuginformationen
● Bordcomputeranzeigen
● Informationen zum Kraftstoffver‐ brauch
● Fahrzeug- und Warnmeldungen ● Audio- und Infotainment-Infor‐ mationen
● Informationen des Mobiltelefons ● Navigationsinformationen
● FahrzeugeinstellungenMidlevel-Display
Folgende Hauptmenüs sind verfüg‐
bar:
● Bordcomputeranzeigen, durch ; angezeigt, siehe
Beschreibung unten.
● Fahrzeuginformationen, durch ? angezeigt, siehe
Beschreibung unten.
● Eco-Informationen, durch @
angezeigt, siehe Beschreibung unten.

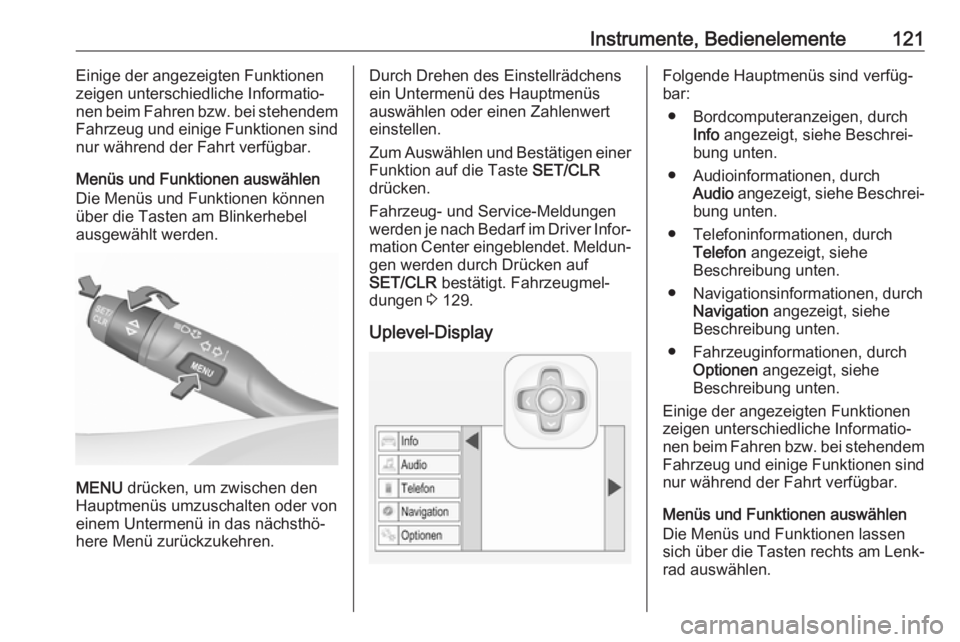

Instrumente, Bedienelemente121Einige der angezeigten Funktionen
zeigen unterschiedliche Informatio‐
nen beim Fahren bzw. bei stehendem
Fahrzeug und einige Funktionen sind
nur während der Fahrt verfügbar.
Menüs und Funktionen auswählen Die Menüs und Funktionen können
über die Tasten am Blinkerhebel
ausgewählt werden.
MENU drücken, um zwischen den
Hauptmenüs umzuschalten oder von einem Untermenü in das nächsthö‐
here Menü zurückzukehren.
Durch Drehen des Einstellrädchens
ein Untermenü des Hauptmenüs
auswählen oder einen Zahlenwert
einstellen.
Zum Auswählen und Bestätigen einer
Funktion auf die Taste SET/CLR
drücken.
Fahrzeug- und Service-Meldungen
werden je nach Bedarf im Driver Infor‐ mation Center eingeblendet. Meldun‐
gen werden durch Drücken auf
SET/CLR bestätigt. Fahrzeugmel‐
dungen 3 129.
Uplevel-DisplayFolgende Hauptmenüs sind verfüg‐
bar:
● Bordcomputeranzeigen, durch Info angezeigt, siehe Beschrei‐
bung unten.
● Audioinformationen, durch Audio angezeigt, siehe Beschrei‐
bung unten.
● Telefoninformationen, durch Telefon angezeigt, siehe
Beschreibung unten.
● Navigationsinformationen, durch Navigation angezeigt, siehe
Beschreibung unten.
● Fahrzeuginformationen, durch Optionen angezeigt, siehe
Beschreibung unten.
Einige der angezeigten Funktionen
zeigen unterschiedliche Informatio‐
nen beim Fahren bzw. bei stehendem
Fahrzeug und einige Funktionen sind nur während der Fahrt verfügbar.
Menüs und Funktionen auswählen Die Menüs und Funktionen lassen
sich über die Tasten rechts am Lenk‐
rad auswählen.

122Instrumente, Bedienelemente

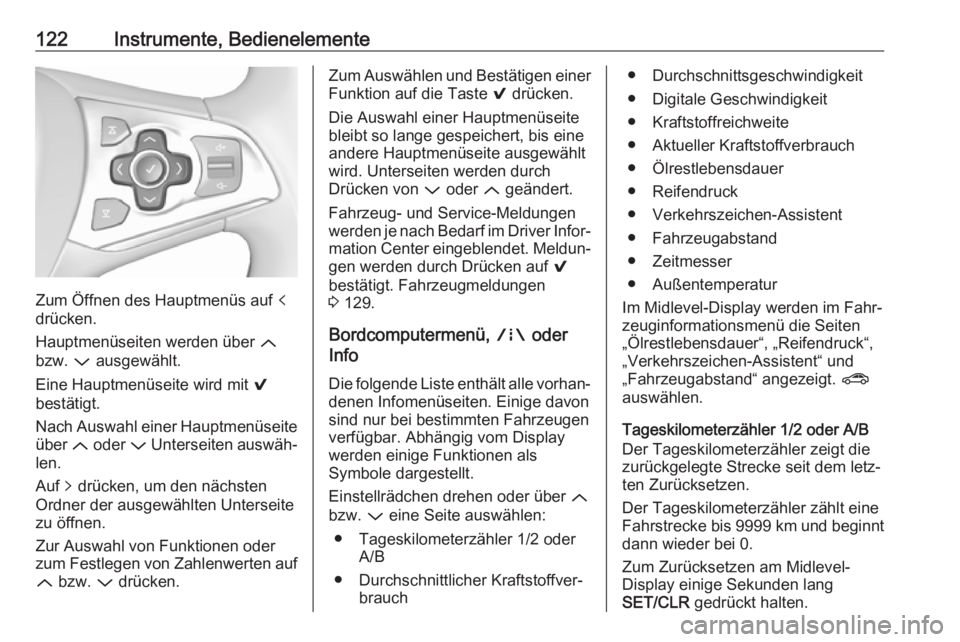

Zum Öffnen des Hauptmenüs auf p
drücken.
Hauptmenüseiten werden über Q
bzw. P ausgewählt.
Eine Hauptmenüseite wird mit 9
bestätigt.
Nach Auswahl einer Hauptmenüseite über Q oder P Unterseiten auswäh‐
len.
Auf q drücken, um den nächsten
Ordner der ausgewählten Unterseite
zu öffnen.
Zur Auswahl von Funktionen oder
zum Festlegen von Zahlenwerten auf Q bzw. P drücken.
Zum Auswählen und Bestätigen einer
Funktion auf die Taste 9 drücken.
Die Auswahl einer Hauptmenüseite
bleibt so lange gespeichert, bis eine
andere Hauptmenüseite ausgewählt
wird. Unterseiten werden durch
Drücken von P oder Q geändert.
Fahrzeug- und Service-Meldungen
werden je nach Bedarf im Driver Infor‐ mation Center eingeblendet. Meldun‐gen werden durch Drücken auf 9
bestätigt. Fahrzeugmeldungen
3 129.
Bordcomputermenü, ; oder
Info
Die folgende Liste enthält alle vorhan‐
denen Infomenüseiten. Einige davon
sind nur bei bestimmten Fahrzeugen
verfügbar. Abhängig vom Display
werden einige Funktionen als
Symbole dargestellt.
Einstellrädchen drehen oder über Q
bzw. P eine Seite auswählen:
● Tageskilometerzähler 1/2 oder A/B
● Durchschnittlicher Kraftstoffver‐ brauch● Durchschnittsgeschwindigkeit
● Digitale Geschwindigkeit
● Kraftstoffreichweite
● Aktueller Kraftstoffverbrauch ● Ölrestlebensdauer
● Reifendruck
● Verkehrszeichen-Assistent
● Fahrzeugabstand
● Zeitmesser
● Außentemperatur
Im Midlevel-Display werden im Fahr‐ zeuginformationsmenü die Seiten
„Ölrestlebensdauer“, „Reifendruck“,
„Verkehrszeichen-Assistent“ und
„Fahrzeugabstand“ angezeigt. ?
auswählen.
Tageskilometerzähler 1/2 oder A/B
Der Tageskilometerzähler zeigt die
zurückgelegte Strecke seit dem letz‐
ten Zurücksetzen.
Der Tageskilometerzähler zählt eine
Fahrstrecke bis 9999 km und beginnt
dann wieder bei 0.
Zum Zurücksetzen am Midlevel-
Display einige Sekunden lang
SET/CLR gedrückt halten.

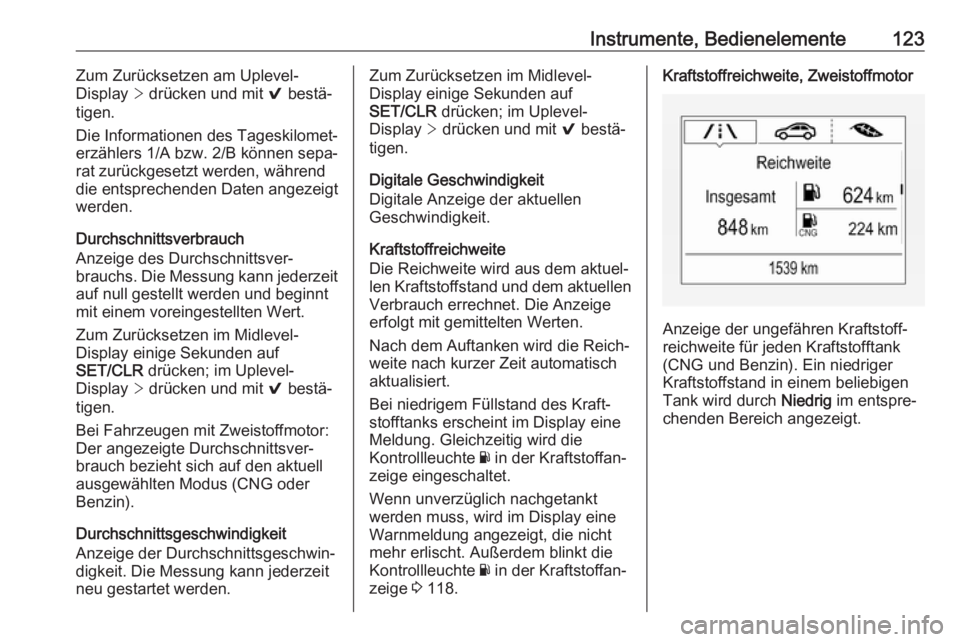

Instrumente, Bedienelemente123Zum Zurücksetzen am Uplevel-
Display > drücken und mit 9 bestä‐
tigen.
Die Informationen des Tageskilomet‐
erzählers 1/A bzw. 2/B können sepa‐
rat zurückgesetzt werden, während
die entsprechenden Daten angezeigt
werden.
Durchschnittsverbrauch
Anzeige des Durchschnittsver‐
brauchs. Die Messung kann jederzeit
auf null gestellt werden und beginnt
mit einem voreingestellten Wert.
Zum Zurücksetzen im Midlevel-
Display einige Sekunden auf
SET/CLR drücken; im Uplevel-
Display > drücken und mit 9 bestä‐
tigen.
Bei Fahrzeugen mit Zweistoffmotor:
Der angezeigte Durchschnittsver‐
brauch bezieht sich auf den aktuell
ausgewählten Modus (CNG oder
Benzin).
Durchschnittsgeschwindigkeit
Anzeige der Durchschnittsgeschwin‐
digkeit. Die Messung kann jederzeit
neu gestartet werden.Zum Zurücksetzen im Midlevel-
Display einige Sekunden auf
SET/CLR drücken; im Uplevel-
Display > drücken und mit 9 bestä‐
tigen.
Digitale Geschwindigkeit
Digitale Anzeige der aktuellen
Geschwindigkeit.
Kraftstoffreichweite
Die Reichweite wird aus dem aktuel‐
len Kraftstoffstand und dem aktuellen
Verbrauch errechnet. Die Anzeige
erfolgt mit gemittelten Werten.
Nach dem Auftanken wird die Reich‐
weite nach kurzer Zeit automatisch
aktualisiert.
Bei niedrigem Füllstand des Kraft‐
stofftanks erscheint im Display eine
Meldung. Gleichzeitig wird die
Kontrollleuchte Y in der Kraftstoffan‐
zeige eingeschaltet.
Wenn unverzüglich nachgetankt
werden muss, wird im Display eine
Warnmeldung angezeigt, die nicht
mehr erlischt. Außerdem blinkt die
Kontrollleuchte Y in der Kraftstoffan‐
zeige 3 118.Kraftstoffreichweite, Zweistoffmotor
Anzeige der ungefähren Kraftstoff‐
reichweite für jeden Kraftstofftank
(CNG und Benzin). Ein niedriger
Kraftstoffstand in einem beliebigen
Tank wird durch Niedrig im entspre‐
chenden Bereich angezeigt.
