2017.5 OPEL ASTRA K Betriebsanleitung (in German)

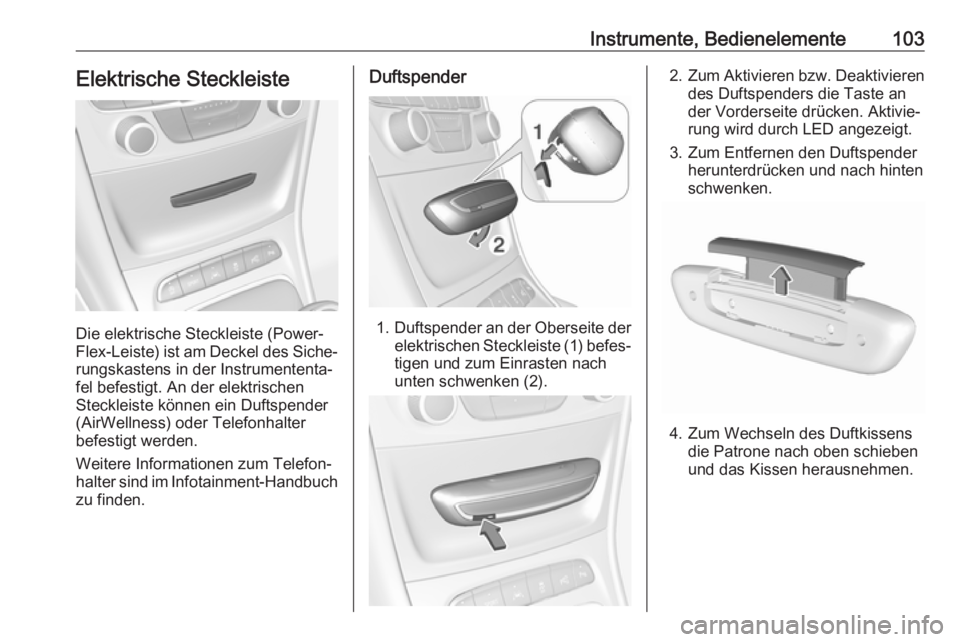

Instrumente, Bedienelemente103Elektrische Steckleiste
Die elektrische Steckleiste (Power‐
Flex-Leiste) ist am Deckel des Siche‐
rungskastens in der Instrumententa‐
fel befestigt. An der elektrischen
Steckleiste können ein Duftspender
(AirWellness) oder Telefonhalter
befestigt werden.
Weitere Informationen zum Telefon‐ halter sind im Infotainment-Handbuch zu finden.
Duftspender
1. Duftspender an der Oberseite der
elektrischen Steckleiste (1) befes‐
tigen und zum Einrasten nach
unten schwenken (2).
2. Zum Aktivieren bzw. Deaktivieren
des Duftspenders die Taste an
der Vorderseite drücken. Aktivie‐
rung wird durch LED angezeigt.
3. Zum Entfernen den Duftspender herunterdrücken und nach hinten
schwenken.
4. Zum Wechseln des Duftkissens die Patrone nach oben schieben
und das Kissen herausnehmen.

104Instrumente, Bedienelemente

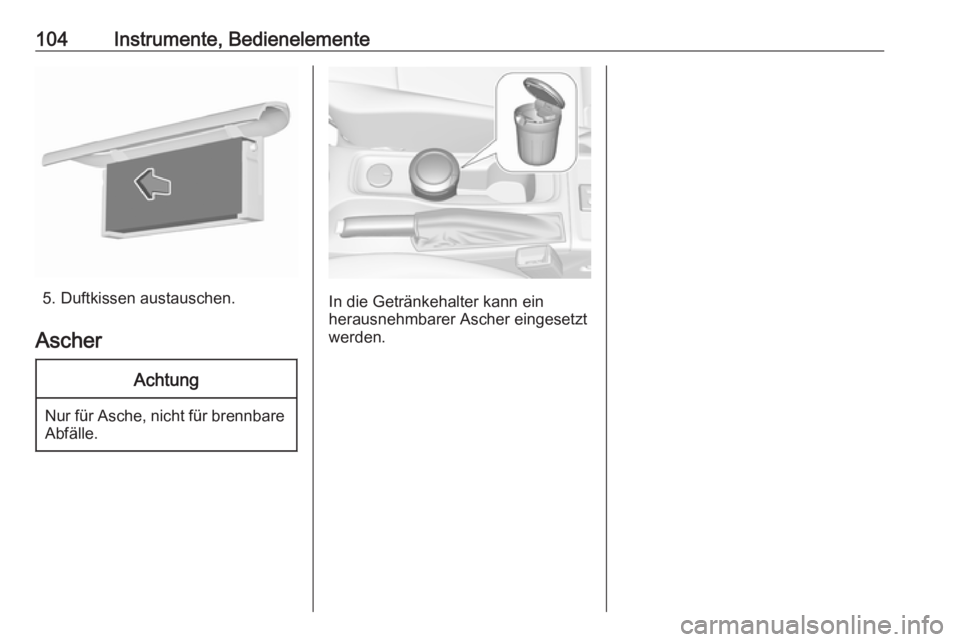

5. Duftkissen austauschen.
Ascher
Achtung
Nur für Asche, nicht für brennbare Abfälle.
In die Getränkehalter kann ein
herausnehmbarer Ascher eingesetzt
werden.

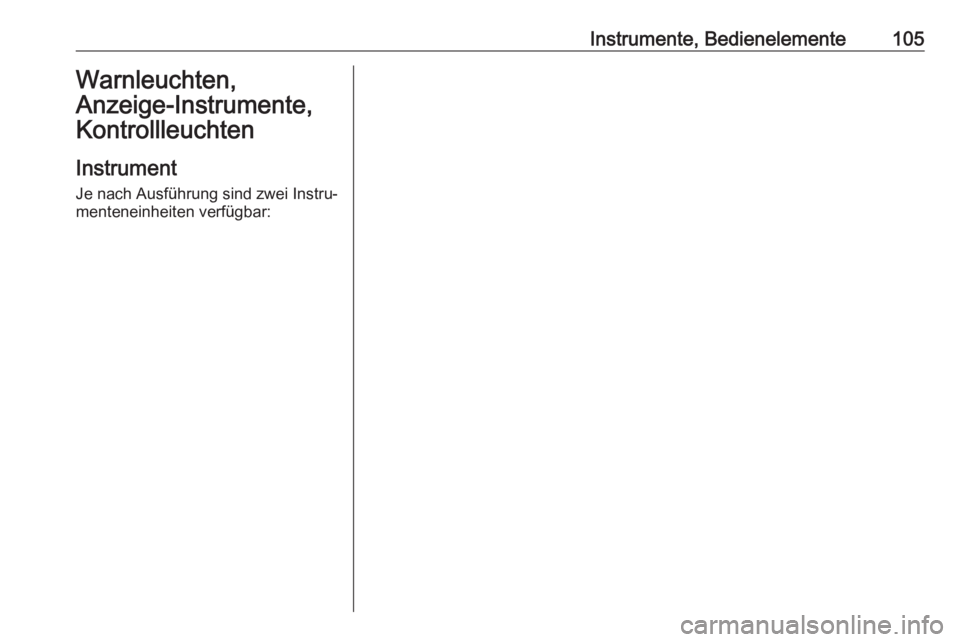

Instrumente, Bedienelemente105Warnleuchten,
Anzeige-Instrumente, Kontrollleuchten
Instrument
Je nach Ausführung sind zwei Instru‐
menteneinheiten verfügbar:

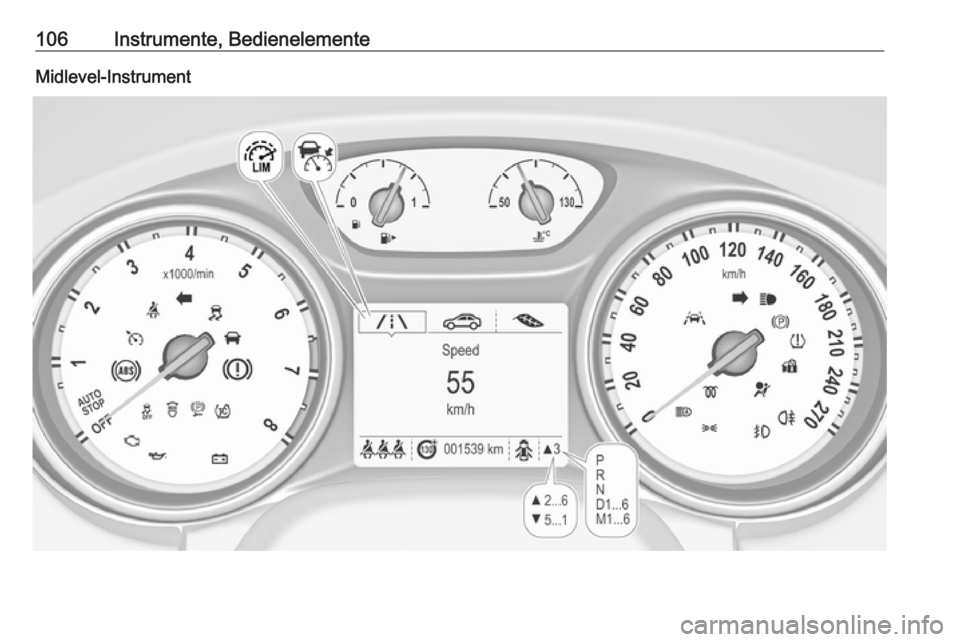

106Instrumente, BedienelementeMidlevel-Instrument

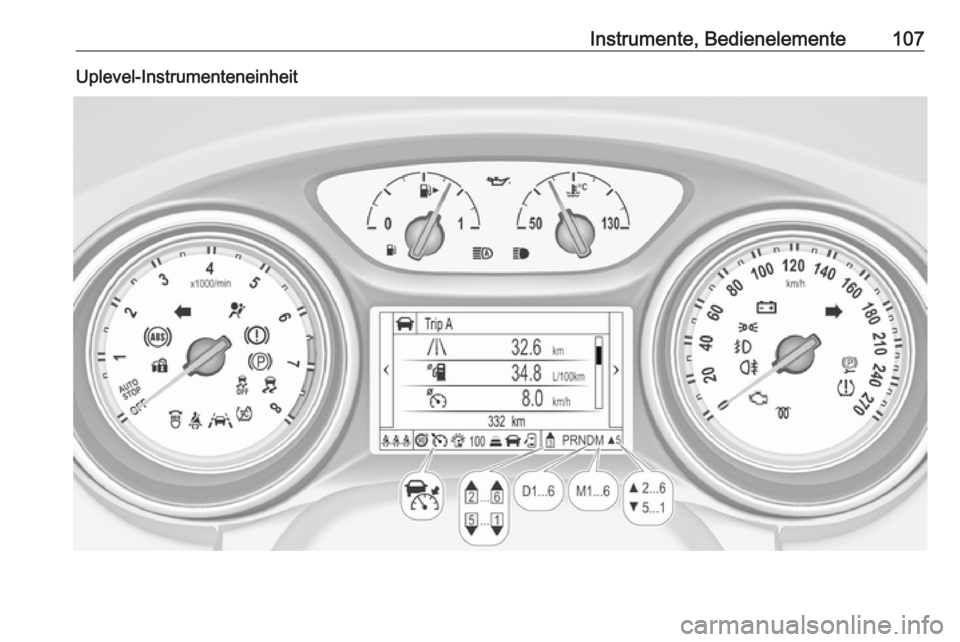

Instrumente, Bedienelemente107Uplevel-Instrumenteneinheit

108Instrumente, BedienelementeÜbersichtOBlinker 3 113XSicherheitsgurt anlegen 3 114vAirbag-System, Gurtstraffer
3 114VAirbagabschaltung 3 115pGenerator 3 115ZAbgas 3 115RBremssystem, Kupplungs‐
system 3 115mElektrische Parkbremse 3 115jStörung der elektrischen Park‐
bremse 3 116uAntiblockiersystem 3 116RGangwechsel 3 116EFahrzeugabstand 3 116aSpurhalteassistent 3 116aElektronische Stabilitäts‐
regelung ausgeschaltet 3 117bElektronische Stabilitäts‐
regelung und Traktionskontrolle
3 117kTraktionskontrolle ausge‐
schaltet 3 117!Vorglühen 3 117wReifendruck-Kontrollsystem
3 117IMotoröldruck 3 117YKraftstoffmangel 3 118dWegfahrsperre 3 1188Außenbeleuchtung 3 118CFernlicht 3 118fFernlichtassistent 3 118fLED-Scheinwerfer 3 118>Nebelleuchten 3 119øNebelschlussleuchte 3 119mGeschwindigkeitsregler 3 119 /
Adaptiver Geschwindigkeits‐
regler 3 119CAdaptiver Geschwindigkeits‐
regler 3 119AErkennung vorausfahrendes
Fahrzeug 3 119LGeschwindigkeitsbegrenzer
3 119LVerkehrszeichen-Assistent
3 120hTür offen 3 120
Tachometer
Anzeige der Geschwindigkeit.

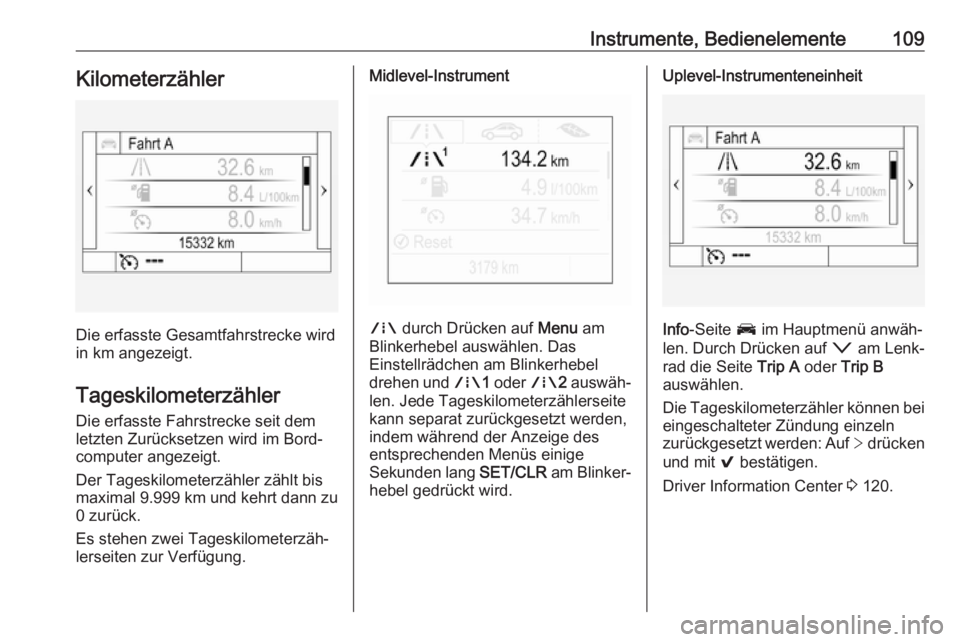

Instrumente, Bedienelemente109Kilometerzähler
Die erfasste Gesamtfahrstrecke wird
in km angezeigt.
Tageskilometerzähler
Die erfasste Fahrstrecke seit dem
letzten Zurücksetzen wird im Bord‐
computer angezeigt.
Der Tageskilometerzähler zählt bis
maximal 9.999 km und kehrt dann zu
0 zurück.
Es stehen zwei Tageskilometerzäh‐
lerseiten zur Verfügung.
Midlevel-Instrument
; durch Drücken auf Menu am
Blinkerhebel auswählen. Das
Einstellrädchen am Blinkerhebel
drehen und ;1 oder ;2 auswäh‐
len. Jede Tageskilometerzählerseite
kann separat zurückgesetzt werden,
indem während der Anzeige des
entsprechenden Menüs einige
Sekunden lang SET/CLR am Blinker‐
hebel gedrückt wird.
Uplevel-Instrumenteneinheit
Info -Seite J im Hauptmenü anwäh‐
len. Durch Drücken auf o am Lenk‐
rad die Seite Trip A oder Trip B
auswählen.
Die Tageskilometerzähler können bei eingeschalteter Zündung einzeln
zurückgesetzt werden: Auf > drücken
und mit 9 bestätigen.
Driver Information Center 3 120.

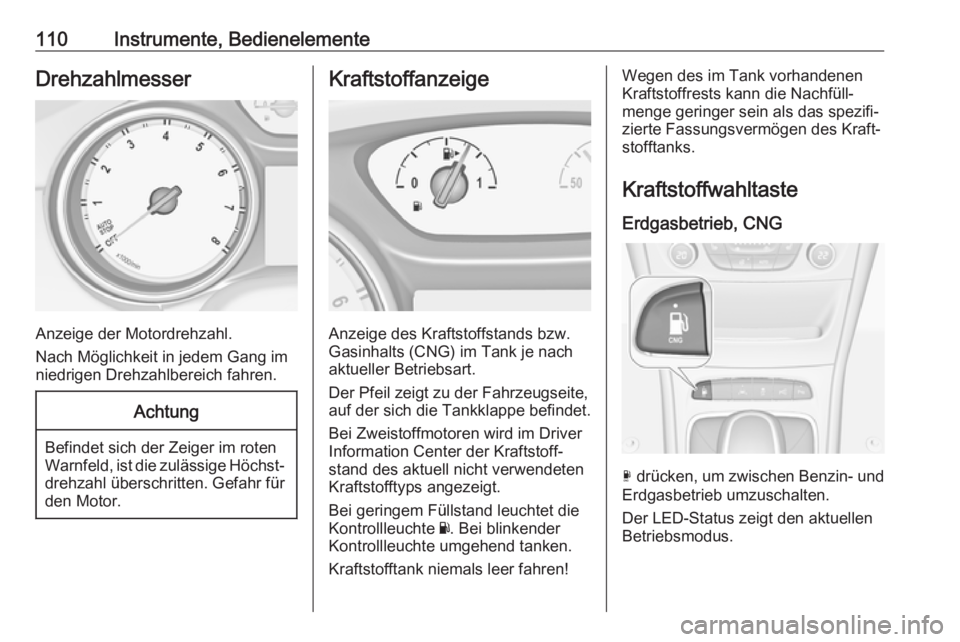

110Instrumente, BedienelementeDrehzahlmesser
Anzeige der Motordrehzahl.
Nach Möglichkeit in jedem Gang im
niedrigen Drehzahlbereich fahren.
Achtung
Befindet sich der Zeiger im roten
Warnfeld, ist die zulässige Höchst‐ drehzahl überschritten. Gefahr fürden Motor.
Kraftstoffanzeige
Anzeige des Kraftstoffstands bzw.
Gasinhalts (CNG) im Tank je nach
aktueller Betriebsart.
Der Pfeil zeigt zu der Fahrzeugseite,
auf der sich die Tankklappe befindet.
Bei Zweistoffmotoren wird im Driver
Information Center der Kraftstoff‐
stand des aktuell nicht verwendeten
Kraftstofftyps angezeigt.
Bei geringem Füllstand leuchtet die
Kontrollleuchte Y. Bei blinkender
Kontrollleuchte umgehend tanken.
Kraftstofftank niemals leer fahren!
Wegen des im Tank vorhandenen
Kraftstoffrests kann die Nachfüll‐
menge geringer sein als das spezifi‐
zierte Fassungsvermögen des Kraft‐
stofftanks.
Kraftstoffwahltaste Erdgasbetrieb, CNG
X drücken, um zwischen Benzin- und
Erdgasbetrieb umzuschalten.
Der LED-Status zeigt den aktuellen
Betriebsmodus.
