2017.5 OPEL AMPERA E Instruksjonsbok

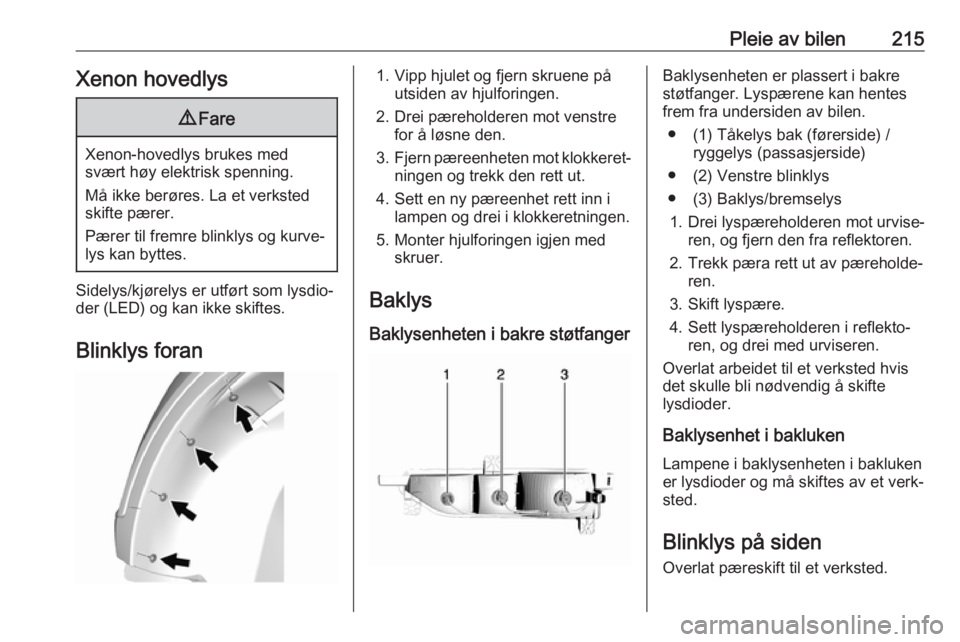

Pleie av bilen215Xenon hovedlys9Fare
Xenon-hovedlys brukes med
svært høy elektrisk spenning.
Må ikke berøres. La et verksted
skifte pærer.
Pærer til fremre blinklys og kurve‐
lys kan byttes.
Sidelys/kjørelys er utført som lysdio‐ der (LED) og kan ikke skiftes.
Blinklys foran
1. Vipp hjulet og fjern skruene på utsiden av hjulforingen.
2. Drei pæreholderen mot venstre for å løsne den.
3. Fjern pæreenheten mot klokkeret‐
ningen og trekk den rett ut.
4. Sett en ny pæreenhet rett inn i lampen og drei i klokkeretningen.
5. Monter hjulforingen igjen med skruer.
Baklys
Baklysenheten i bakre støtfangerBaklysenheten er plassert i bakre
støtfanger. Lyspærene kan hentes
frem fra undersiden av bilen.
● (1) Tåkelys bak (førerside) / ryggelys (passasjerside)
● (2) Venstre blinklys
● (3) Baklys/bremselys 1. Drei lyspæreholderen mot urvise‐ ren, og fjern den fra reflektoren.
2. Trekk pæra rett ut av pæreholde‐ ren.
3. Skift lyspære.
4. Sett lyspæreholderen i reflekto‐ ren, og drei med urviseren.
Overlat arbeidet til et verksted hvis
det skulle bli nødvendig å skifte
lysdioder.
Baklysenhet i bakluken Lampene i baklysenheten i bakluken
er lysdioder og må skiftes av et verk‐
sted.
Blinklys på siden
Overlat pæreskift til et verksted.

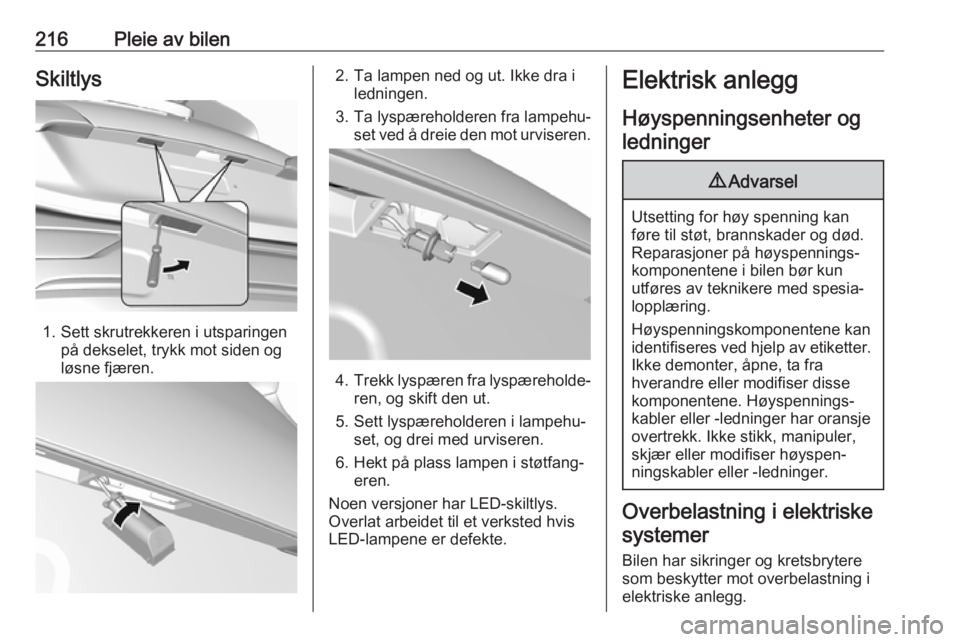

216Pleie av bilenSkiltlys
1. Sett skrutrekkeren i utsparingenpå dekselet, trykk mot siden og
løsne fjæren.
2. Ta lampen ned og ut. Ikke dra i ledningen.
3. Ta lyspæreholderen fra lampehu‐ set ved å dreie den mot urviseren.
4.Trekk lyspæren fra lyspæreholde‐
ren, og skift den ut.
5. Sett lyspæreholderen i lampehu‐ set, og drei med urviseren.
6. Hekt på plass lampen i støtfang‐ eren.
Noen versjoner har LED-skiltlys. Overlat arbeidet til et verksted hvis
LED-lampene er defekte.
Elektrisk anlegg
Høyspenningsenheter og ledninger9 Advarsel
Utsetting for høy spenning kan
føre til støt, brannskader og død.
Reparasjoner på høyspennings‐
komponentene i bilen bør kun
utføres av teknikere med spesia‐
lopplæring.
Høyspenningskomponentene kan
identifiseres ved hjelp av etiketter. Ikke demonter, åpne, ta fra
hverandre eller modifiser disse
komponentene. Høyspennings‐
kabler eller -ledninger har oransje overtrekk. Ikke stikk, manipuler,skjær eller modifiser høyspen‐
ningskabler eller -ledninger.
Overbelastning i elektriske
systemer
Bilen har sikringer og kretsbrytere
som beskytter mot overbelastning i
elektriske anlegg.

Pleie av bilen217Hvis den elektriske belastningen er
for stor, åpnes og lukkes kretsbryte‐
ren, og dette beskytter kretsen inntil
gjeldende belastning går tilbake til
normalt eller problemet er reparert.
Dette reduserer muligheten for over‐
belastning av kretsen og brann på
grunn av elektriske problemer.
Sikringer og kretsbrytere beskytter
følgende deler i bilen:
● Kabling til hovedlys
● Vindusviskermotor
● Elektriske vinduer og annet elek‐
trisk tilbehør
Skift ut en ødelagt sikring med en ny
av samme størrelse og kapasitet.
Hvis det oppstår et problem på veien
og en sikring må skiftes, kan en
sikring med samme ampere-verdi
lånes. Velg en egenskap i bilen som
midlertidig ikke er påkrevet og erstatt
den lånte sikringen så snart som
mulig.Kabling til hovedlys
En elektrisk overbelastning kan føre
til at lysene slår seg på og av eller i
noen tilfeller forblir av. I dette tilfellet
må hovedlysledningen umiddelbart
kontrolleres i et verksted.
Vindusviskere Hvis viskermotoren overopphetes pågrunn av tung snø eller is, vil vindus‐
viskermotoren stoppe til motoren er
avkjølt og viskerkontrollen er slått av.
Etter at blokkeringen er fjernet, vil
viskermotoren starte på nytt når
kontrollen deretter flyttes til ønsket
driftsposisjon.
Selv om kretsen er beskyttet mot
elektrisk overbelastning, kan overbe‐
lastning grunnet tung snø eller is føre
til skade på viskermekanismen.
Ta alltid bort is og tung snø fra front‐
ruten før du bruker vindusviskerne.
Hvis overbelastningen skyldes et
elektrisk problem og ikke snø eller is, må dette repareres.Sikringer
Skift ut i samsvar med teksten på den
defekte sikringen.
Det er to sikringsbokser i bilen: ● foran til venstre i motorrommet
● på venstre side av instrumentpa‐
nelet
Slå alltid av den aktuelle bryteren og
bilen før du skifter sikring.
En defekt sikring kan gjenkjennes ved
at tråden er smeltet. Skift ikke ut
sikringen før årsaken til feilen er fjer‐
net.Merk
Skift ikke ut sikringen før årsaken
til feilen er fjernet.
Enkelte funksjoner kan være beskyt‐
tet med flere sikringer.
Det kan også være satt inn sikringer
som ikke har noen funksjon.

218Pleie av bilen

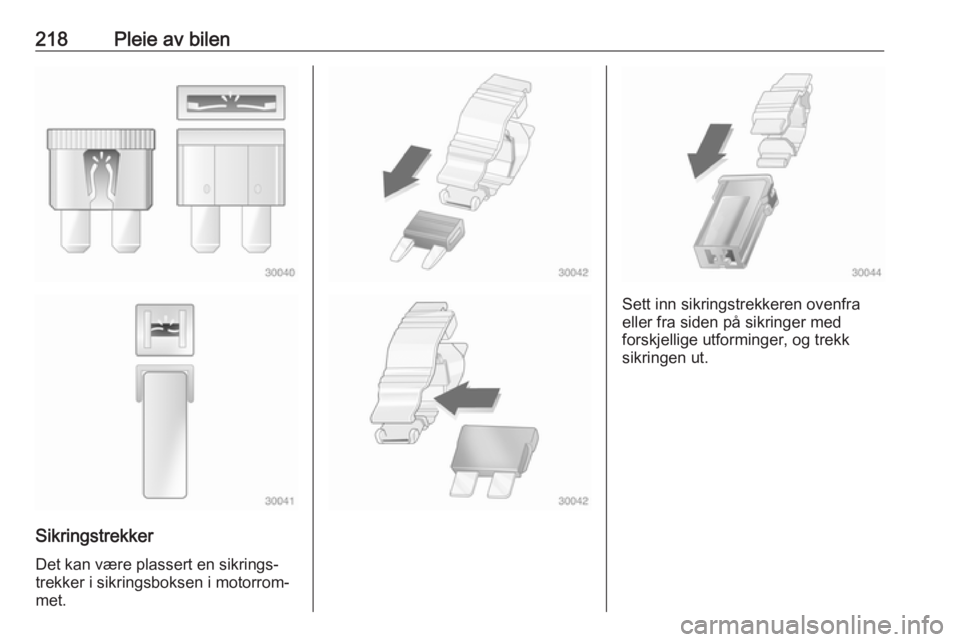

Sikringstrekker
Det kan være plassert en sikrings‐
trekker i sikringsboksen i motorrom‐
met.
Sett inn sikringstrekkeren ovenfra
eller fra siden på sikringer med
forskjellige utforminger, og trekk
sikringen ut.

Pleie av bilen219Sikringsboksen i
motorrommet
Sikringsboksen er plassert foran til
venstre i motorrommet.
Åpne sikringsblokkdekslet ved å
presse klipsene foran og bak og
deretter dreie dekselet opp mot siden.

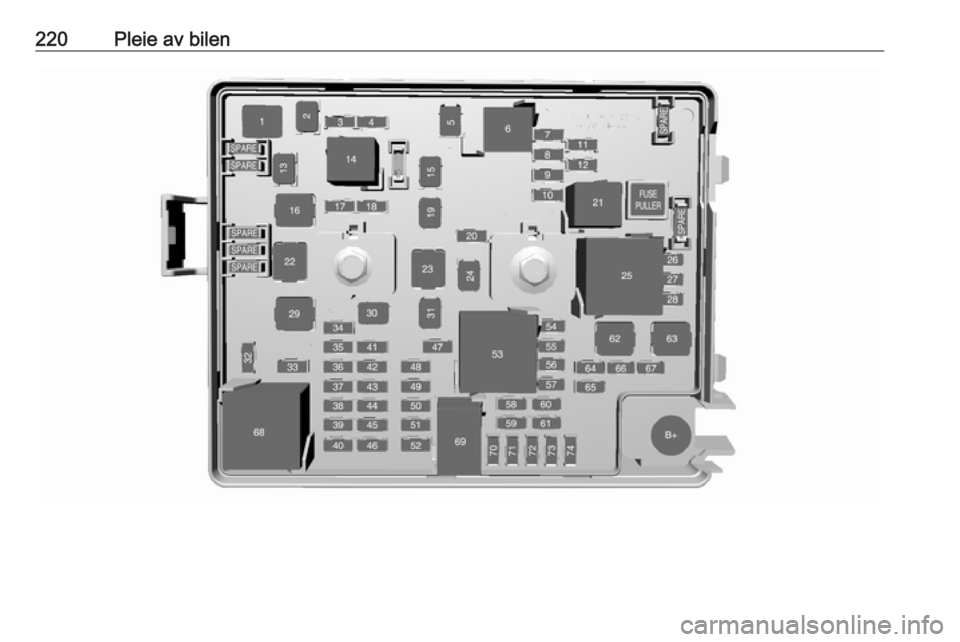

220Pleie av bilen

Pleie av bilen221NumberBruk1–2Elektrisk vindu bak3–4Oppladbart energilagrings‐
system 15–6–7Venstre fjernlys8Høyre fjernlys9Venstre nærlys10Høyre nærlys11Horn12–13Viskermotor foran fører14Bakluke15Viskermotor foran passa‐
sjerNumberBruk16Elektronisk bremsekon‐
trollmodul leverer til elek‐
tronikk17Bakrutevisker18Bakluke19Setemodul foran20Spyler21HID-lys22Lineær spenningsmodul23Elektronisk bremsekon‐
trollmodul leverer til motor24Setemodul bak25Drivverk26Girområde kontrollmodul27Luftspjeld28Tilbehør oljepumpe29E-forsterker motorkilde30Elektriske vinduer foranNumberBruk31Integrert buss-elektrisk
senter32Avdugger bakvindu33Oppvarmede utvendige
sidespeil34Fotgjengervennlig alarm‐
funksjon35–36–37Strømføler38Regnføler39–40E-forsterker (ECU)41Strømledning kommunika‐
sjonsmodul42Føler for barn i sete43Vindusbryter44Oppladbart energilagrings‐
system

222Pleie av bilenNumberBruk45Kontrollmodul for kjøre‐
tøyintegrering46Integrert understellkontroll‐
modul47Nivelleringsenhet for
hovedlys48Integrert understellkontroll‐
modul49Innvendig bakspeil50–51E-forsterker52Ryggekamera53Kjør på starteren54Klimaanlegg kontrollmodul55Oppladbart energilagrings‐
system pumpe56–57Kjølevæskepumpe for strø‐ melektronikkNumberBruk58Motorelektronikk59Elektrisk rattlås60HVAC elektrisk varmer61Lademodul i bilen62Girområde kontrollmodul 163Elektrisk kjølevifte64Motorelektronikk65Tilbehør varmepumpe66Drivverk relé67Kjøreenhet kontroller68Avdugger bakvindu69Andre kjøring/Startrelé70Klimaanlegg kontrollmodul71–72Girområde kontrollmodul73Enkel strømrettermodul74–Lukk dekselet til sikringsboksen og
trykk det på plass etter at du har skif‐
tet sikring.
Hvis lokket på sikringsboksen ikke er
riktig lukket, kan det oppstå feilfunk‐
sjon.
Sikringsboksen i instrumentpanelet
Sikringsboksen i
instrumentpanelet på venstre
side
Sikringsboksen er plassert på fører‐
siden, bak et deksel i instrumentpa‐
nelet.
For å åpne boksen, presses låsetap‐
pene inn, brett dekselet ned og ta det
ut.
