2017.25 OPEL ZAFIRA C Посібник з експлуатації (in Ukrainian)

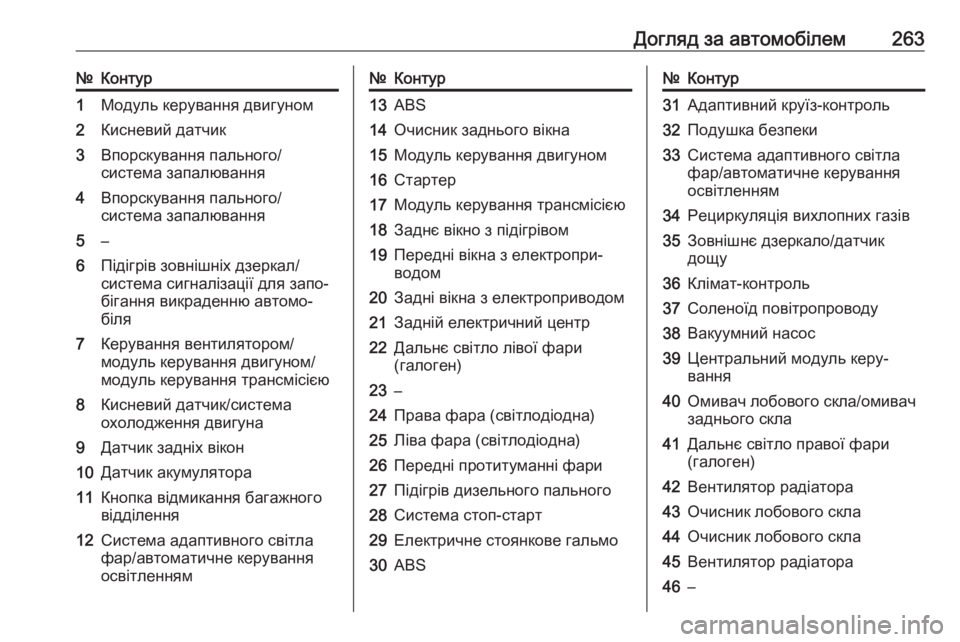

Догляд за автомобілем263№Контур1Модуль керування двигуном2Кисневий датчик3Впорскування пального/
система запалювання4Впорскування пального/
система запалювання5–6Підігрів зовнішніх дзеркал/
система сигналізації для запо‐
бігання викраденню автомо‐
біля7Керування вентилятором/
модуль керування двигуном/
модуль керування трансмісією8Кисневий датчик/система
охолодження двигуна9Датчик задніх вікон10Датчик акумулятора11Кнопка відмикання багажного
відділення12Система адаптивного світла
фар/автоматичне керування
освітленням№Контур13ABS14Очисник заднього вікна15Модуль керування двигуном16Стартер17Модуль керування трансмісією18Заднє вікно з підігрівом19Передні вікна з електропри‐
водом20Задні вікна з електроприводом21Задній електричний центр22Дальнє світло лівої фари
(галоген)23–24Права фара (світлодіодна)25Ліва фара (світлодіодна)26Передні протитуманні фари27Підігрів дизельного пального28Система стоп-старт29Електричне стоянкове гальмо30ABS№Контур31Адаптивний круїз-контроль32Подушка безпеки33Система адаптивного світла
фар/автоматичне керування
освітленням34Рециркуляція вихлопних газів35Зовнішнє дзеркало/датчик
дощу36Клімат-контроль37Соленоїд повітропроводу38Вакуумний насос39Центральний модуль керу‐
вання40Омивач лобового скла/омивач
заднього скла41Дальнє світло правої фари
(галоген)42Вентилятор радіатора43Очисник лобового скла44Очисник лобового скла45Вентилятор радіатора46–

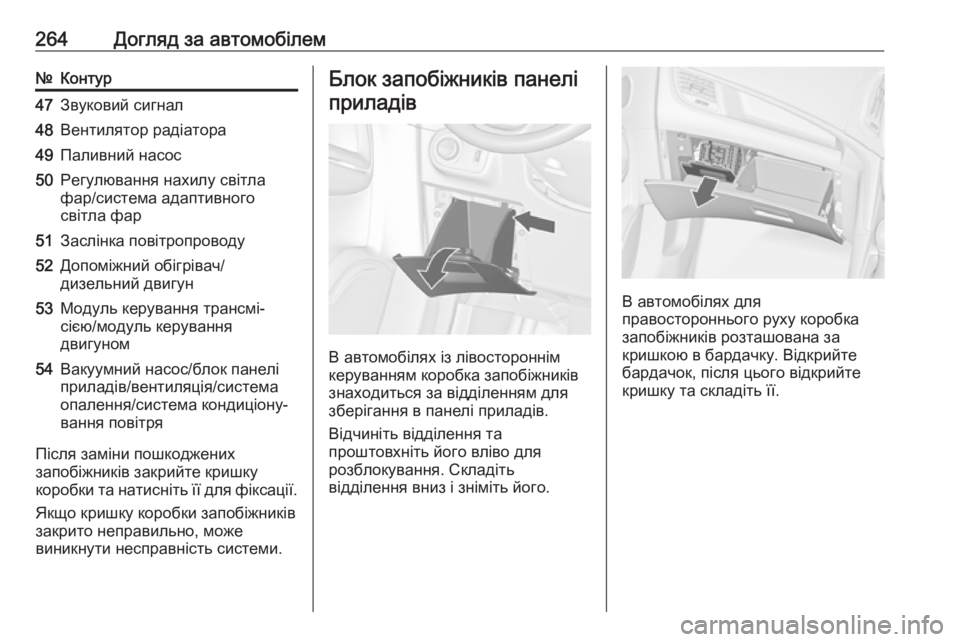

264Догляд за автомобілем№Контур47Звуковий сигнал48Вентилятор радіатора49Паливний насос50Регулювання нахилу світла
фар/система адаптивного
світла фар51Заслінка повітропроводу52Допоміжний обігрівач/
дизельний двигун53Модуль керування трансмі‐
сією/модуль керування
двигуном54Вакуумний насос/блок панелі
приладів/вентиляція/система
опалення/система кондиціону‐
вання повітря
Після заміни пошкоджених
запобіжників закрийте кришку
коробки та натисніть її для фіксації.
Якщо кришку коробки запобіжників
закрито неправильно, може
виникнути несправність системи.
Блок запобіжників панелі
приладів
В автомобілях із лівостороннім
керуванням коробка запобіжників
знаходиться за відділенням для
зберігання в панелі приладів.
Відчиніть відділення та
проштовхніть його вліво для
розблокування. Складіть
відділення вниз і зніміть його.
В автомобілях для
правостороннього руху коробка
запобіжників розташована за
кришкою в бардачку. Відкрийте
бардачок, після цього відкрийте
кришку та складіть її.

Догляд за автомобілем265№Контур1Круїз-контроль/обмежувач
швидкості/адаптивний круїз-
контроль/органи керування на
кермі2Зовнішні освітлювальні
прилади/модуль керування
кузовом3Зовнішні освітлювальні
прилади/модуль керування
кузовом4Інформаційно-розважальна
система5Інформаційно-розважальна
система, прилад№Контур6Розетка/прикурювач7Розетка8Лівий ліхтар ближнього світла/
модуль керування кузовом9Правий ліхтар ближнього
світла/модуль керування
кузовом/модуль керування
подушками безпеки10Замки дверцят/модуль керу‐
вання кузовом11Вентилятор салону12–13–14Діагностичний з'єднувач15Подушка безпеки16Розетка17Система кондиціонера18Логічні схеми19Модуль керування кузовом20Модуль керування кузовом№Контур21Блок панелі приладів/система
сигналізації для запобігання
викраденню автомобіля22Датчик запалювання23Модуль керування кузовом24Модуль керування кузовом25–26–

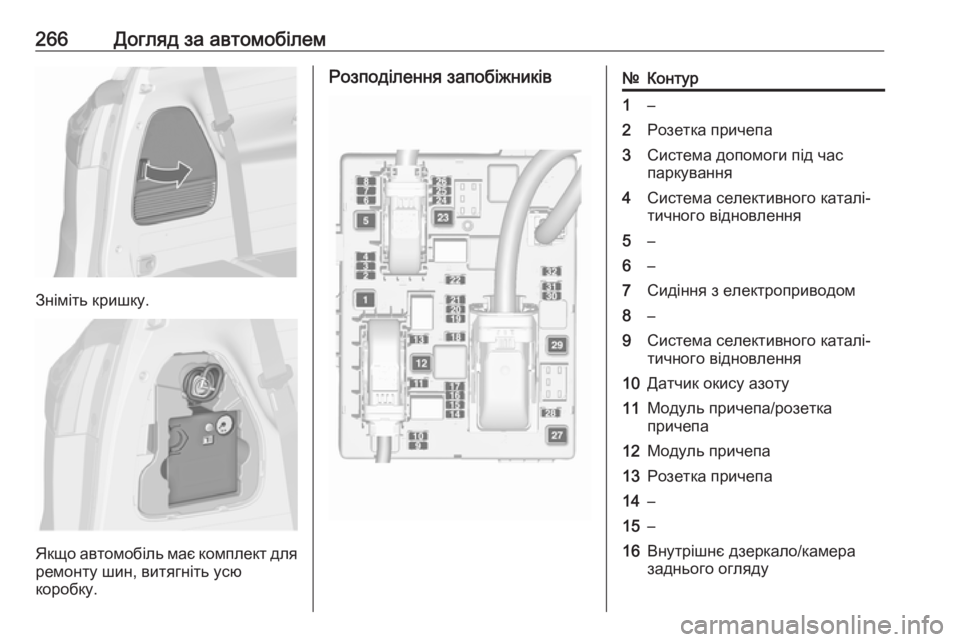

Блок запобіжників
вантажного відділення
Коробка запобіжників знаходиться
за кришкою з лівого боку багажного
відділення.

266Догляд за автомобілем
Зніміть кришку.
Якщо автомобіль має комплект дляремонту шин, витягніть усю
коробку.
Розподілення запобіжників№Контур1–2Розетка причепа3Система допомоги під час
паркування4Система селективного каталі‐
тичного відновлення5–6–7Сидіння з електроприводом8–9Система селективного каталі‐
тичного відновлення10Датчик окису азоту11Модуль причепа/розетка
причепа12Модуль причепа13Розетка причепа14–15–16Внутрішнє дзеркало/камера
заднього огляду

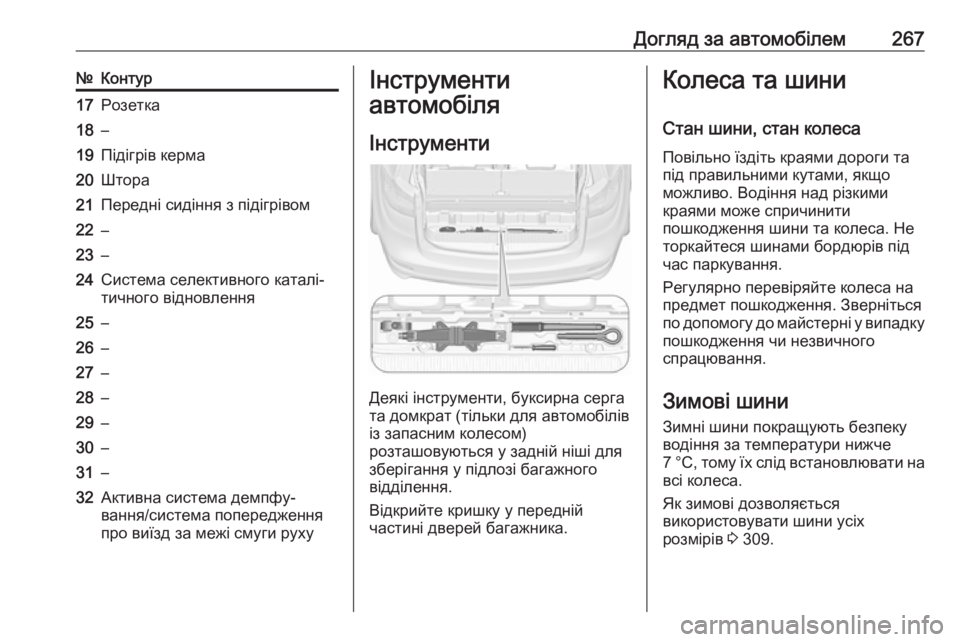

Догляд за автомобілем267№Контур17Розетка18–19Підігрів керма20Штора21Передні сидіння з підігрівом22–23–24Система селективного каталі‐
тичного відновлення25–26–27–28–29–30–31–32Активна система демпфу‐
вання/система попередження
про виїзд за межі смуги рухуІнструменти
автомобіля
Інструменти
Деякі інструменти, буксирна серга
та домкрат (тільки для автомобілів
із запасним колесом)
розташовуються у задній ніші для
зберігання у підлозі багажного
відділення.
Відкрийте кришку у передній
частині дверей багажника.
Колеса та шини
Стан шини, стан колеса
Повільно їздіть краями дороги та
під правильними кутами, якщо
можливо. Водіння над різкими
краями може спричинити
пошкодження шини та колеса. Не
торкайтеся шинами бордюрів під
час паркування.
Регулярно перевіряйте колеса на
предмет пошкодження. Зверніться
по допомогу до майстерні у випадку пошкодження чи незвичного
спрацювання.
Зимові шини
Зимні шини покращують безпеку
водіння за температури нижче
7 °C, тому їх слід встановлювати на всі колеса.
Як зимові дозволяється
використовувати шини усіх
розмірів 3 309.

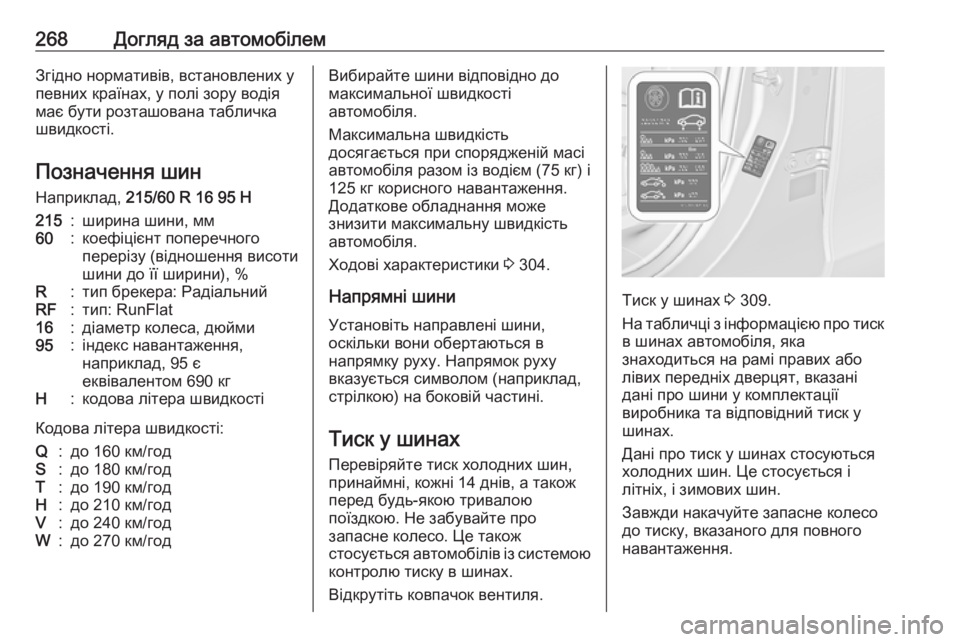

268Догляд за автомобілемЗгідно нормативів, встановлених у
певних країнах, у полі зору водія
має бути розташована табличка
швидкості.
Позначення шин Наприклад, 215/60 R 16 95 H215:ширина шини, мм60:коефіцієнт поперечного
перерізу (відношення висоти
шини до її ширини), %R:тип брекера: РадіальнийRF:тип: RunFlat16:діаметр колеса, дюйми95:індекс навантаження,
наприклад, 95 є
еквівалентом 690 кгH:кодова літера швидкості
Кодова літера швидкості:
Q:до 160 км/годS:до 180 км/годT:до 190 км/годH:до 210 км/годV:до 240 км/годW:до 270 км/годВибирайте шини відповідно до
максимальної швидкості
автомобіля.
Максимальна швидкість
досягається при спорядженій масі
автомобіля разом із водієм (75 кг) і
125 кг корисного навантаження.
Додаткове обладнання може
знизити максимальну швидкість
автомобіля.
Ходові характеристики 3 304.
Напрямні шини Установіть направлені шини,
оскільки вони обертаються в
напрямку руху. Напрямок руху
вказується символом (наприклад,
стрілкою) на боковій частині.
Тиск у шинах Перевіряйте тиск холодних шин,
принаймні, кожні 14 днів, а також
перед будь-якою тривалою
поїздкою. Не забувайте про
запасне колесо. Це також
стосується автомобілів із системою
контролю тиску в шинах.
Відкрутіть ковпачок вентиля.
Тиск у шинах 3 309.
На табличці з інформацією про тиск в шинах автомобіля, яка
знаходиться на рамі правих або
лівих передніх дверцят, вказані
дані про шини у комплектації
виробника та відповідний тиск у
шинах.
Дані про тиск у шинах стосуються
холодних шин. Це стосується і
літніх, і зимових шин.
Завжди накачуйте запасне колесо
до тиску, вказаного для повного
навантаження.

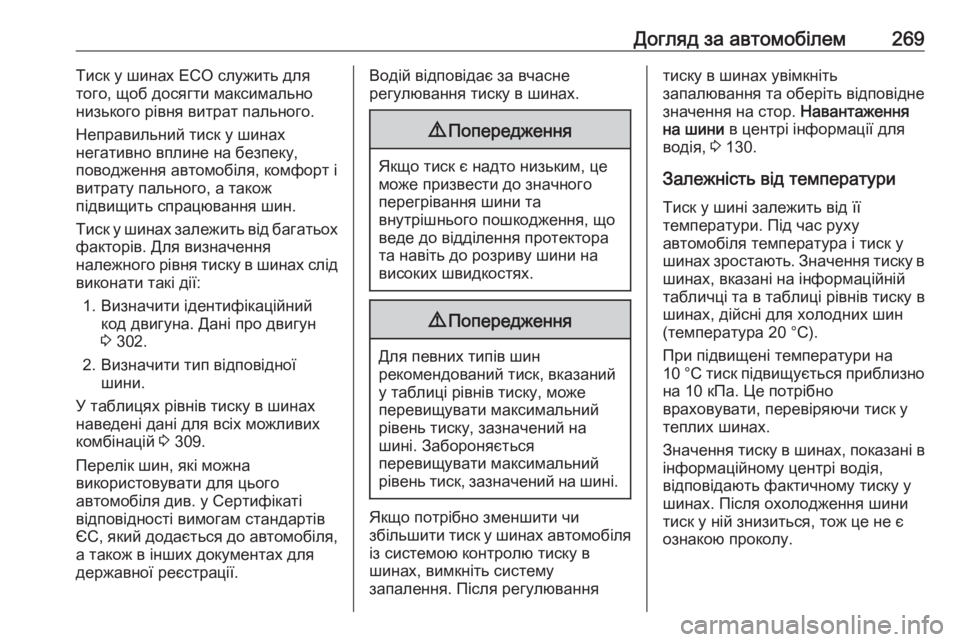

Догляд за автомобілем269Тиск у шинах ECO служить для
того, щоб досягти максимально
низького рівня витрат пального.
Неправильний тиск у шинах
негативно вплине на безпеку,
поводження автомобіля, комфорт і
витрату пального, а також
підвищить спрацювання шин.
Тиск у шинах залежить від багатьох
факторів. Для визначення
належного рівня тиску в шинах слід
виконати такі дії:
1. Визначити ідентифікаційний код двигуна. Дані про двигун3 302.
2. Визначити тип відповідної шини.
У таблицях рівнів тиску в шинах
наведені дані для всіх можливих
комбінацій 3 309.
Перелік шин, які можна
використовувати для цього
автомобіля див. у Сертифікаті
відповідності вимогам стандартів
ЄС, який додається до автомобіля, а також в інших документах для
державної реєстрації.Водій відповідає за вчасне
регулювання тиску в шинах.9 Попередження
Якщо тиск є надто низьким, це
може призвести до значного
перегрівання шини та
внутрішнього пошкодження, що
веде до відділення протектора
та навіть до розриву шини на
високих швидкостях.
9 Попередження
Для певних типів шин
рекомендований тиск, вказаний
у таблиці рівнів тиску, може
перевищувати максимальний
рівень тиску, зазначений на
шині. Забороняється
перевищувати максимальний
рівень тиск, зазначений на шині.
Якщо потрібно зменшити чи
збільшити тиск у шинах автомобіля із системою контролю тиску в
шинах, вимкніть систему
запалення. Після регулювання
тиску в шинах увімкніть
запалювання та оберіть відповідне
значення на стор. Навантаження
на шини в центрі інформації для
водія, 3 130.
Залежність від температури Тиск у шині залежить від її
температури. Під час руху
автомобіля температура і тиск у
шинах зростають. Значення тиску в
шинах, вказані на інформаційній
табличці та в таблиці рівнів тиску в
шинах, дійсні для холодних шин
(температура 20 °C).
При підвищені температури на
10 °C тиск підвищується приблизно
на 10 кПа. Це потрібно
враховувати, перевіряючи тиск у теплих шинах.
Значення тиску в шинах, показані в інформаційному центрі водія,
відповідають фактичному тиску у
шинах. Після охолодження шини
тиск у ній знизиться, тож це не є
ознакою проколу.

270Догляд за автомобілемСистема контролю тиску вшинах
Після того як автомобіля досягає
певної швидкості система
контролю тиску в шинах раз на
хвилину перевіряє тиск одночасно
у всіх чотирьох шинах.Обережно
Система контролю тиску в
шинах попереджає тільки про
низький тиск у шинах і не є
заміною регулярному
технічному обслуговуванню
шин водієм.
Усі колеса повинні бути оснащені
датчиками тиску, а шини повинні
мати визначений тиск.
Примітка
У країнах, де система контролю
тиску в шинах є обов'язковою за
законом, використання коліс без
датчиків тиску може призвести до
скасування схвалення типу
автомобіля.
Поточний тиск у шинах може
відображатися в інформаційному
центрі водія.
Виберіть меню за допомогою
кнопок на важелі перемикання
поворотів.
Виберіть сторінку Тиск у шинах у
меню Vehicle Information Menu
(Меню інформації про
автомобіль) ? 3 130.
Стан системи та попередження про стан тиску відображаються в центрі
інформації для водія у вигляді
повідомлення із зазначенням
відповідної шини.
Система оцінює температуру шин і відображає відповідні
попередження.
