Догляд за автомобілем2552.Вийміть патрон лампи з корпусу
рефлектора.
3. Витягніть лампу зі з'єднувача.
4. Замініть лампу і приєднайте її до з'єднувача.
5. Вставте патрон лампи і просуньте його в корпус
рефлектора, встановивши
вушко на місце.
6. Установіть кришку та поверніть за годинниковою стрілкою.
Передній вказівник повороту (3)
1. Обертайте патрон протигодинникової стрілки, щоб
відкрутити його. Витягніть
патрон лампи з корпусу
рефлектора.
2. Вийміть лампу з патрона, повертаючи її проти
годинникової стрілки, і витягніть її.
3. Вставте нову лампу в патрон і поверніть за годинниковою
стрілкою.
4. Вставте патрон лампи в корпус рефлектора й поверніть його за
годинниковою стрілкою.
Світлодіодні фари
У фарах для ближнього та
дальнього світла, габаритних
ліхтарях і ліхтарях денного

256Догляд за автомобілемосвітлення використовуються
світлодіоди, тому заміняти їх не
можна.
У разі несправності ці ліхтарі слід ремонтувати на СТО.
Протитуманні фари Доступ до ламп можна отримати з
днища автомобіля.
1. Відкрутіть гвинти з зовнішньої сторони кришки, як показано на
рисунку.
2. Поверніть кришку убік.
Поверніть патрон лампи проти
годинникової стрілки та вийміть
його з корпусу рефлектора.
3. Від’єднайте патрон від роз’єму, натискаючи на вушкофіксатора.
4. Витягніть лампу, замініть її на нову й підключіть до роз’єму.
5. Вставте патрон лампи в корпус рефлектора, поверніть його за
годинниковою стрілкою і
зафіксуйте.
6. Зафіксуйте кришку гвинтами.
Задні ліхтарі
1. Витягніть викрутку.

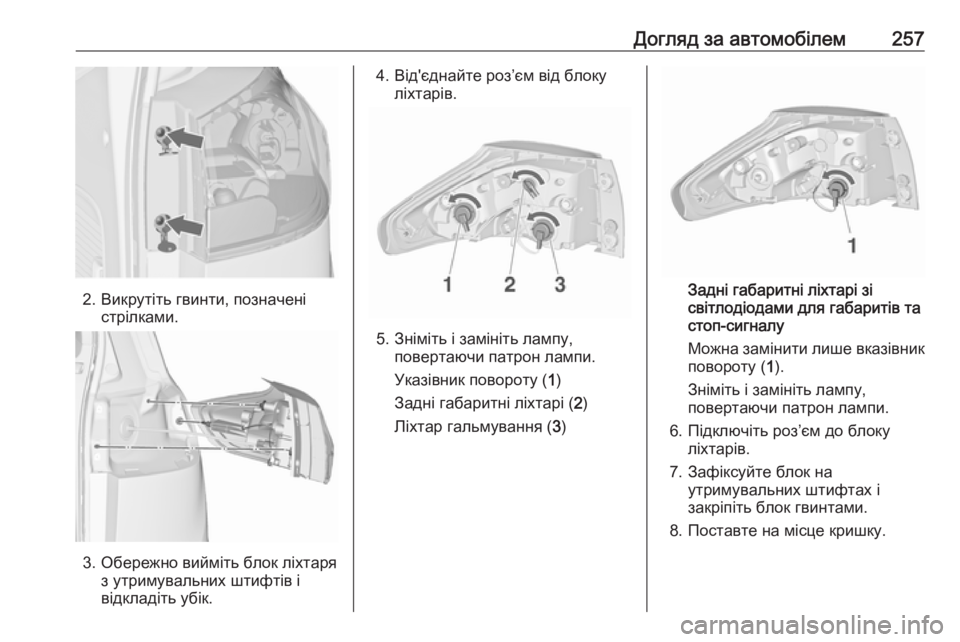

Догляд за автомобілем257
2. Викрутіть гвинти, позначеністрілками.
3. Обережно вийміть блок ліхтаря з утримувальних штифтів і
відкладіть убік.
4. Від'єднайте роз’єм від блоку ліхтарів.
5. Зніміть і замініть лампу, повертаючи патрон лампи.
Указівник повороту ( 1)
Задні габаритні ліхтарі ( 2)
Ліхтар гальмування ( 3)
Задні габаритні ліхтарі зі
світлодіодами для габаритів та
стоп-сигналу
Можна замінити лише вказівник
повороту ( 1).
Зніміть і замініть лампу,
повертаючи патрон лампи.
6. Підключіть роз’єм до блоку ліхтарів.
7. Зафіксуйте блок на утримувальних штифтах і
закріпіть блок гвинтами.
8. Поставте на місце кришку.

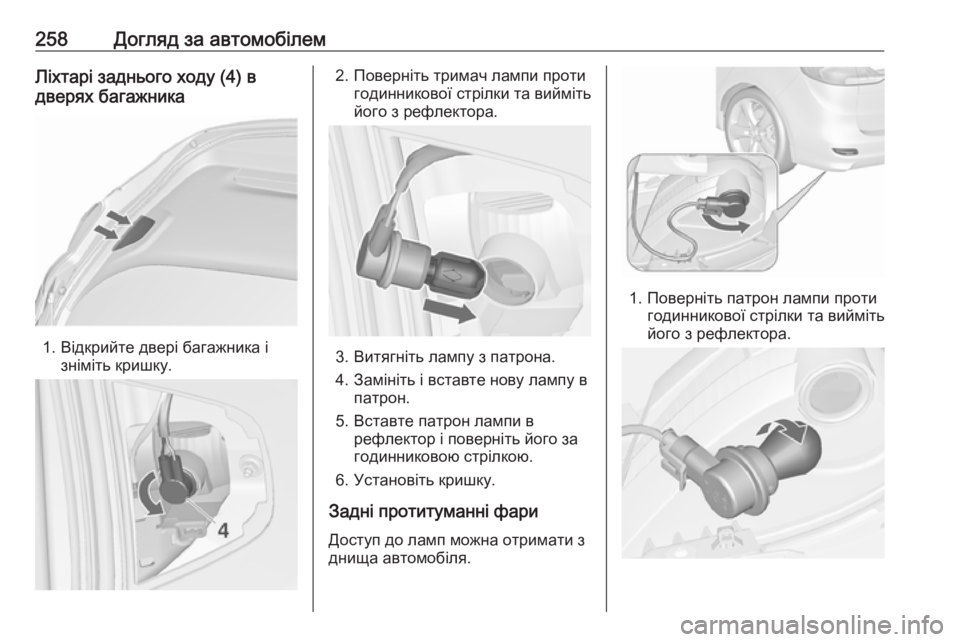

258Догляд за автомобілемЛіхтарі заднього ходу (4) в
дверях багажника
1. Відкрийте двері багажника і зніміть кришку.
2. Поверніть тримач лампи проти годинникової стрілки та вийміть
його з рефлектора.
3. Витягніть лампу з патрона.
4. Замініть і вставте нову лампу в патрон.
5. Вставте патрон лампи в рефлектор і поверніть його за
годинниковою стрілкою.
6. Установіть кришку.
Задні протитуманні фари Доступ до ламп можна отримати зднища автомобіля.
1. Поверніть патрон лампи проти годинникової стрілки та вийміть
його з рефлектора.

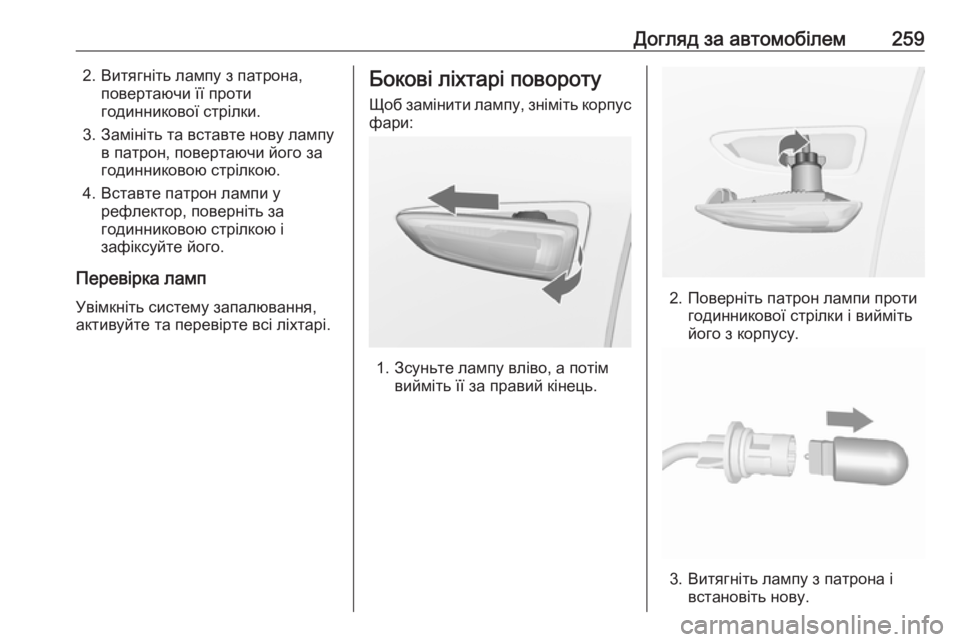

Догляд за автомобілем2592. Витягніть лампу з патрона,повертаючи її проти
годинникової стрілки.
3. Замініть та вставте нову лампу в патрон, повертаючи його за
годинниковою стрілкою.
4. Вставте патрон лампи у рефлектор, поверніть за
годинниковою стрілкою і
зафіксуйте його.
Перевірка ламп
Увімкніть систему запалювання,
активуйте та перевірте всі ліхтарі.Бокові ліхтарі повороту
Щоб замінити лампу, зніміть корпус
фари:
1. Зсуньте лампу вліво, а потім вийміть її за правий кінець.
2. Поверніть патрон лампи протигодинникової стрілки і вийміть
його з корпусу.
3. Витягніть лампу з патрона і встановіть нову.

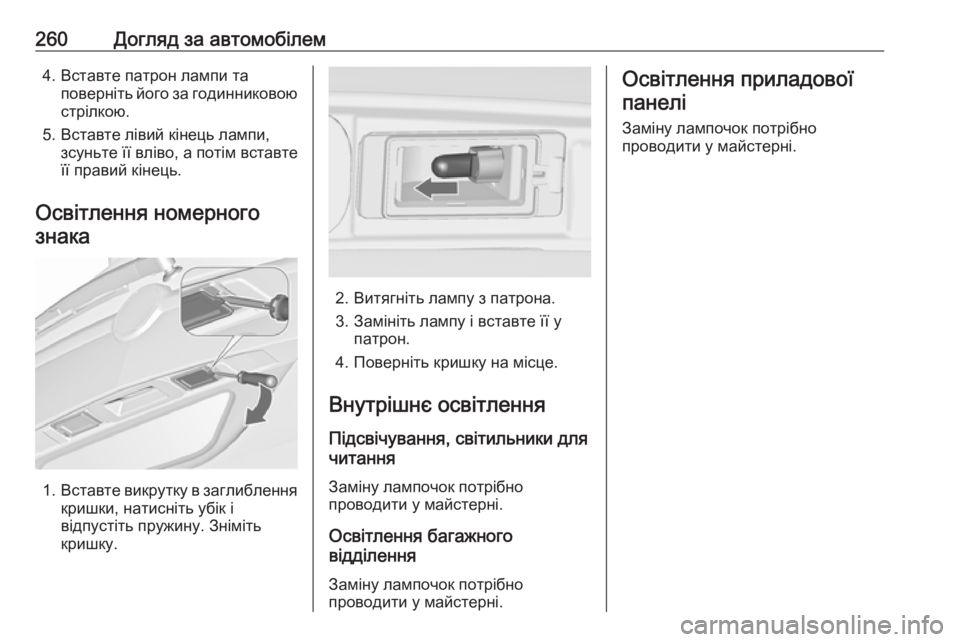

260Догляд за автомобілем4. Вставте патрон лампи таповерніть його за годинниковоюстрілкою.
5. Вставте лівий кінець лампи, зсуньте її вліво, а потім вставте
її правий кінець.
Освітлення номерного знака
1. Вставте викрутку в заглиблення
кришки, натисніть убік і
відпустіть пружину. Зніміть
кришку.
2. Витягніть лампу з патрона.
3. Замініть лампу і вставте її у патрон.
4. Поверніть кришку на місце.
Внутрішнє освітлення Підсвічування, світильники для
читання
Заміну лампочок потрібно
проводити у майстерні.
Освітлення багажного
відділення
Заміну лампочок потрібно
проводити у майстерні.
Освітлення приладової
панелі
Заміну лампочок потрібно
проводити у майстерні.

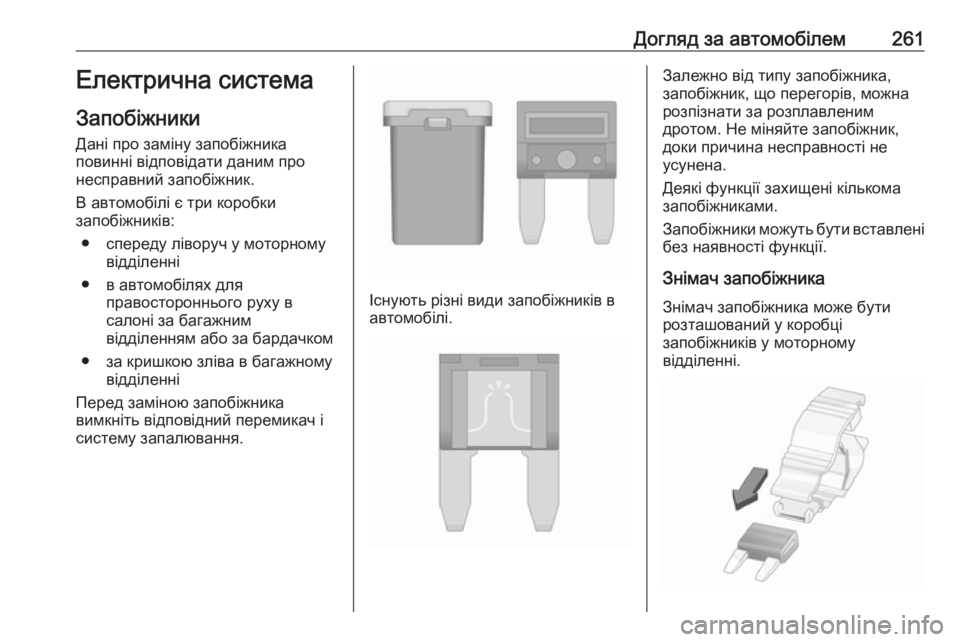

Догляд за автомобілем261Електрична система
Запобіжники Дані про заміну запобіжника
повинні відповідати даним про
несправний запобіжник.
В автомобілі є три коробки
запобіжників:
● спереду ліворуч у моторному відділенні
● в автомобілях для правостороннього руху в
салоні за багажним
відділенням або за бардачком
● за кришкою зліва в багажному відділенні
Перед заміною запобіжника
вимкніть відповідний перемикач і
систему запалювання.
Існують різні види запобіжників в
автомобілі.
Залежно від типу запобіжника,
запобіжник, що перегорів, можна
розпізнати за розплавленим
дротом. Не міняйте запобіжник,
доки причина несправності не
усунена.
Деякі функції захищені кількома
запобіжниками.
Запобіжники можуть бути вставлені
без наявності функції.
Знімач запобіжника
Знімач запобіжника може бути
розташований у коробці
запобіжників у моторному
відділенні.

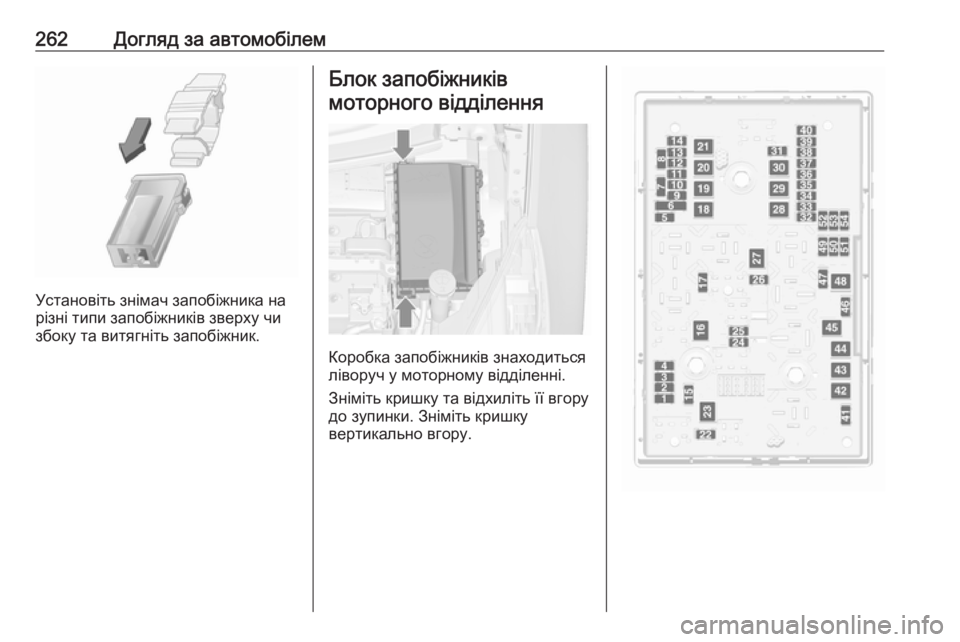

262Догляд за автомобілем
Установіть знімач запобіжника на
різні типи запобіжників зверху чи
збоку та витягніть запобіжник.
Блок запобіжників
моторного відділення
Коробка запобіжників знаходиться
ліворуч у моторному відділенні.
Зніміть кришку та відхиліть її вгору
до зупинки. Зніміть кришку
вертикально вгору.
