2016 YAMAHA YZF-R6 Manuale de Empleo (in Spanish)

Funciones de los instrumentos y man dos
3-18
3
tamente al mé dico. Si le cae gasolina so-
bre la piel, lávese con agua y jabón. Si le
cae gasolina sobre la ropa, cámbiese.
SAU54602
ATENCIÓN
SCA11401
Utilice únicamente gasolina sin plomo.
El uso de gasolina con plomo provocará
graves averías en piezas internas del
motor tales como las válvulas, los aros
d el pistón, así como el sistema d e esca-
pe.El motor Yamaha ha sido diseñado para
funcionar con gasolina súper sin plomo de
95 octanos o más. Si se producen detona-
ciones (o autoencendido), utilice gasolina de otra marca. El uso de gasolina sin plomo
prolonga la vida útil de la bujía y reduce los
costes de mantenimiento.
Gasohol
Existen dos tipos de gasohol: gasohol con
etanol y gasohol con metanol. El gasohol
con etanol se puede utilizar si el contenido
de etanol no es superior al 10% (E10).
Yamaha no recomienda el uso de gasohol
con metanol porque puede dañar el siste-
ma de combustible o provocar una dismi-
nución de las prestaciones del vehículo.
SAU58081
Tubo respira
dero y tubo de rebo-
se del d epósito de gasolinaAntes de utilizar la motocicleta:
 Comprobar las conexiones de todos
los tubos.
 Comprobar uno a uno que los tubos
no estén agrietados o dañados y cam-
biarlos según sea necesario.
 Verificar que el extremo de cada tubo
no esté obstruido y limpiarlo si fuese
necesario.
 Verifique que el extremo de cada tubo
esté situado fuera del carenado.
 Verificar que cada uno de los tubos
pase a través de la abrazadera o la
guía.
Gasolina recomen
dad a:
Gasolina súper sin plomo (Gasohol
[E10] aceptable)
Capaci dad d el depósito d e
gasolina: 17 L (4.5 US gal, 3.7 Imp.gal)
Reserva (cuan do la luz d e aviso de
nivel de gasolina se encien de):
3.5 L (0.92 US gal, 0.77 Imp.gal)1. Guía
2. Tubo respiradero y tubo de rebose del
depósito de gasolina
2
1
U2CXS2S0.book Page 18 Monday, June 15, 2015 1:03 PM

Funciones de los instrumentos y man dos
3-19
3
SAU13447
Catalizad ores Este vehículo está provisto de catalizado-
res montados en el sistema de escape.
ADVERTENCIA
SWA10863
El sistema de escape permanece calien-
te después del funcionamiento. Para
prevenir el riesgo de incen dio o quema-
d uras:
 No estacione el vehículo en lugares
en los que se pue da pro ducir un in-
cen dio, como por ejemplo cerca de
rastrojos u otros materiales que ar-
d en con facili dad .
 Estacione el vehículo en un lugar en
que resulte d ifícil que los peatones
o niños toquen el sistema de esca-
pe cuan do esté caliente.
 Verifique que el sistema d e escape
se haya enfria do antes d e realizar
cualquier operación de manteni-
miento.
 No deje el motor al ralentí más d e
unos pocos minutos. Un tiempo
prolonga do al ralentí pue de provo-
car la acumulación d e calor.
ATENCIÓN
SCA10702
Utilice únicamente gasolina sin plomo.
El uso de gasolina con plomo provocará
d años irreparables en el cataliza dor.
SAU39034
AsientosAsiento del con ductor
Para desmontar el asiento del conductorTire hacia atrás la parte trasera del asiento
del conductor como se muestra, quite los
pernos y desmonte el asiento.
Para montar el asiento del conductorIntroduzca el saliente de la parte delantera
del asiento del conductor en el soporte de
éste, como se muestra, coloque el asiento
en su posición original y monte los pernos.1. Perno
U2CXS2S0.book Page 19 Monday, June 15, 2015 1:03 PM

Funciones de los instrumentos y man dos
3-20
3
Asiento del pasajero
Para desmontar el asiento del pasajero1. Introduzca la llave en la cerradura del asiento y gírela en el sentido de las
agujas del reloj. 2. Mientras sujeta la llave en esa posi-
ción, levante la parte delantera del
asiento del pasajero y tire de él hacia
adelante.
Para montar el asiento del pasajero
1. Introduzca los salientes del asiento del pasajero en los soportes del asien-
to, como se muestra y, a continua-
ción, empuje hacia abajo la parte
delantera del asiento para que encaje
en su sitio.
2. Extraiga la llave.NOTAVerifique que los asientos estén bien suje-
tos antes de conducir.
SAU39074
Cable del portacascosEl juego de herramientas incluye un cable
para sujetar dos cascos a la sujeción situa-
da en la parte inferior del asiento del pasa-
jero.
Para sujetar un casco con el cable
1. Desmonte el asiento del pasajero. (Véase la página 3-19).
2. Afirme a la sujeción el gancho a pre-
sión del centro del cable.
3. Pase uno de los otros ganchos a pre- sión del cable por la hebilla de la co-
rrea del casco y luego afirme el
gancho a la sujeción, como se mues-
tra.
1. Saliente
2. Soporte del asiento
1. Cerradura del asiento
2. Desbloquear.
1. Saliente
2. Soporte del asiento
1. Cable del portacascos
2. Sujeción del cable para el casco
3. Gancho de presión central
U2CXS2S0.book Page 20 Monday, June 15, 2015 1:03 PM

Funciones de los instrumentos y man dos
3-21
3
4. Monte el asiento del pasajero.
¡ADVERTENCIA! No con duzca nun-
ca con un casco sujeto a un cable
portacascos, ya que el casco pued e
golpear objetos y provocar la pér di-
d a del control y un acci dente.
[SWA14332]
Para soltar un casco d el cable de suje-
ción
1. Desmonte el asiento del pasajero.
2. Suelte los ganchos a presión de la su- jeción y luego extraiga el cable de la
hebilla de la correa del casco.
3. Monte el asiento del pasajero.
SAU39672
Espejos retrovisoresLos espejos retrovisores de este vehículo
se pueden plegar hacia delatante o hacia
atrás cuando se vaya a estacionar en espa-
cios estrechos. Antes de iniciar la marcha
vuelva a situar los espejos retrovisores en
su posición original.
ADVERTENCIA
SWA14372
No olvi de volver a situar los espejos re-
trovisores en su posición original antes
d e iniciar la marcha.
1. Gancho a presión
2. Cable del portacascos
3. Casco
1
2
3
1. Cable del portacascos
2. Casco
1. Posición de marcha
2. Posición de estacionamiento
2
2
1
2
2
1
U2CXS2S0.book Page 21 Monday, June 15, 2015 1:03 PM

Funciones de los instrumentos y man dos
3-22
3
SAU70520
Ajuste de la horquilla delantera
ADVERTENCIA
SWA10181
Ajuste siempre las dos barras de la hor-
quilla por igual; de lo contrario pued en
d isminuir la manejabili dad y la estabili-
d ad .Esta horquilla delantera está equipada con
pernos de ajuste de la precarga del muelle,
tornillos de ajuste del hidráulico de exten-
sión y pernos de ajuste del hidráulico de
compresión (tanto para una amortiguación
rápida en compresión como para una len-
ta).ATENCIÓN
SCA10102
Para evitar que el mecanismo resulte
dañad o, no trate de girar más allá de las

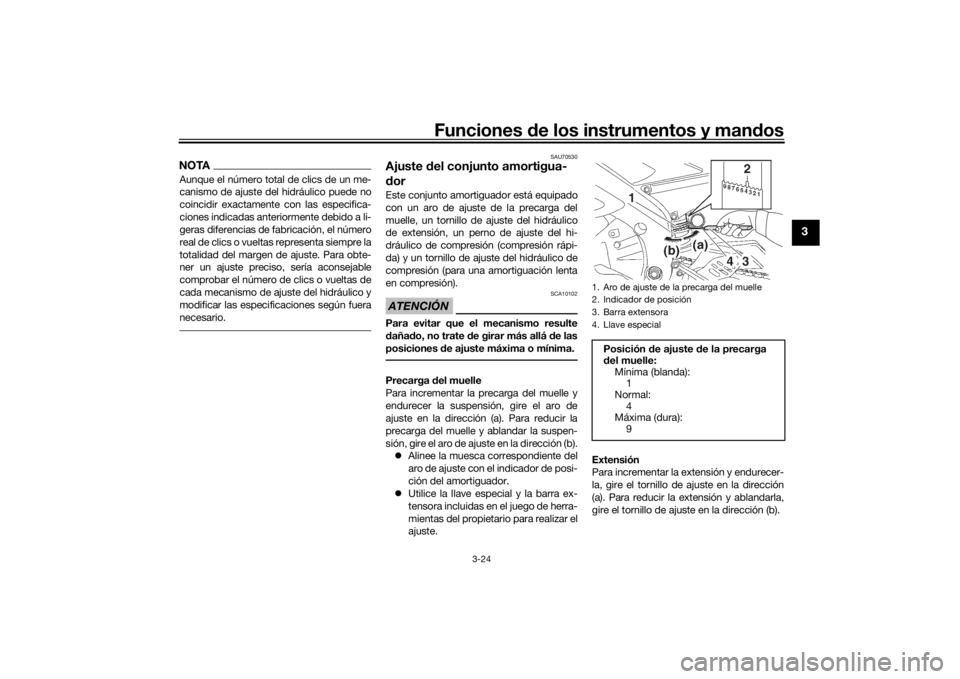

posiciones de ajuste máxima o mínima.Precarga del muelle
Para incrementar la precarga del muelle y
endurecer la suspensión, gire el perno de
ajuste de cada barra de la horquilla en la di-
rección (a). Para reducir la precarga del
muelle y ablandar la suspensión, gire el
perno de ajuste de cada barra de la horqui-
lla en la dirección (b). La posición de ajuste de la precarga del
muelle se determina midiendo la distancia
A que se muestra en la figura. Cuanto me-
nor sea la distancia A, mayor será la precar-
ga del muelle; cuanto mayor sea la
distancia A, menor será la precarga del
muelle.
Extensión
Para incrementar la extensión y endurecer-
la, gire el tornillo de ajuste de cada barra de
la horquilla en la dire
cción (a). Para reducir
la extensión y ablandarla, gire el tornillo de
ajuste de cada barra de la horquilla en la di-
rección (b).
1. Perno de ajuste de la precarga del muelle
1. Distancia A
1
(a) (b)
1
Posición
de ajuste de la precarga
d el muelle:
Mínima (blanda): Distancia A = 19.0 mm (0.75 in)
Normal:
Distancia A = 13.0 mm (0.51 in)
Máxima (dura): Distancia A = 4.0 mm (0.16 in)
1. Tornillo de ajuste del hidraúlico de extensión
1
(a) (b)
U2CXS2S0.book Page 22 Monday, June 15, 2015 1:03 PM

Funciones de los instrumentos y man dos
3-23
3
Hi dráulico de compresión
Para ajustar el hidráulico de compresión(para una amortiguación rápida en compre-sión)Para incrementar el hidráulico de compre-
sión y endurecerlo, gire el perno de ajuste
de cada barra de la horquilla en la dirección
(a). Para reducir el hidráulico de compre-
sión y ablandarlo, gire el perno de ajuste de
cada barra de la horquilla en la dirección
(b).
Para ajustar el hidráulico de compresión
(para una amortiguación lenta en compre-sión)Para incrementar el hidráulico de compre-
sión y endurecerlo, gire el perno de ajuste
de cada barra de la horquilla en la dirección(a). Para reducir el hidráulico de compre-
sión y ablandarlo, gire el perno de ajuste de
cada barra de la horquilla en la dirección
(b).
Posición
de ajuste d e la extensión:
Mínima (blanda):
26 clic(s) en la dirección (b)*
Normal: 20 clic(s) en la dirección (b)*
Máxima (dura): 1 clic(s) en la dirección (b)*
* Con el tornillo de ajuste totalmente
girado en la dirección (a) 1. Perno de ajuste del hidráulico de
compresión (para una amortiguación rápida
en compresión)Posición del hi dráulico de compre-
sión (para una amortiguación rápi da
en compresión): Mínima (blanda):
5.5 vuelta(s) en la dirección (b)*
Normal: 2 vuelta(s) en la dirección (b)*
Máxima (dura): 0 vuelta(s) en la dirección (b)*
* Con el perno de ajuste totalmente
girado en la dirección (a)
1
(a)
(b)
1. Perno de ajuste del hidráulico de compresión (para una amortiguación lenta
en compresión)Posición del hi dráulico de compre-
sión (para una amortiguación lenta
en compresión): Mínima (blanda):32 clic(s) en la dirección (b)*
Normal: 15 clic(s) en la dirección (b)*
Máxima (dura):
1 clic(s) en la dirección (b)*
* Con el perno de ajuste totalmente girado en la dirección (a)
1
(a)
(b)
U2CXS2S0.book Page 23 Monday, June 15, 2015 1:03 PM

Funciones de los instrumentos y man dos
3-24
3
NOTAAunque el número total de clics de un me-
canismo de ajuste del hidráulico puede no
coincidir exactamente con las especifica-
ciones indicadas anteriormente debido a li-
geras diferencias de fabricación, el número
real de clics o vueltas representa siempre la
totalidad del margen de ajuste. Para obte-
ner un ajuste preciso, sería aconsejable
comprobar el número de clics o vueltas de
cada mecanismo de ajuste del hidráulico y
modificar las especificaciones según fuera
necesario.
SAU70530
Ajuste d el conjunto amortigua-
d orEste conjunto amortiguador está equipado
con un aro de ajuste de la precarga del
muelle, un tornillo de ajuste del hidráulico
de extensión, un perno de ajuste del hi-
dráulico de compresión (compresión rápi-
da) y un tornillo de ajuste del hidráulico de
compresión (para una amortiguación lenta
en compresión).ATENCIÓN
SCA10102
Para evitar que el mecanismo resulte
dañad o, no trate de girar más allá de las
posiciones de ajuste máxima o mínima.Precarga del muelle
Para incrementar la precarga del muelle y
endurecer la suspensión, gire el aro de
ajuste en la dirección (a). Para reducir la
precarga del muelle y ablandar la suspen-
sión, gire el aro de ajuste en la dirección (b).  Alinee la muesca correspondiente del
aro de ajuste con el indicador de posi-
ción del amortiguador.
 Utilice la llave especial y la barra ex-
tensora incluidas en el juego de herra-
mientas del propietario para realizar el
ajuste. Extensión
Para incrementar la extensión y endurecer-
la, gire el tornillo de ajuste en la dirección
(a). Para reducir la extensión y ablandarla,
gire el tornillo de ajuste en la dirección (b).
1. Aro de ajuste de la precarga del muelle
2. Indicador de posición
3. Barra extensora
4. Llave especial
Posición
de ajuste de la precarga
d el muelle:
Mínima (blanda): 1
Normal: 4
Máxima (dura):
9
1
4
32
U2CXS2S0.book Page 24 Monday, June 15, 2015 1:03 PM

Funciones de los instrumentos y man dos
3-25
3
Hi dráulico de compresión
Hidráulico de compresión (para una amor-tiguación rápida en compresión)Para incrementar la compresión y endure-
cerla, gire el perno de ajuste en la dirección
(a). Para reducir la compresión y ablandar-
la, gire el perno de ajuste en la dirección (b). Hidráulico de compresión (para una amor-
tiguación lenta en compresión)Para incrementar la compresión y endure-
cerla, gire el tornillo de ajuste en la direc-
ción (a). Para reducir la compresión y
ablandarla, gire el tornillo de ajuste en la di-
rección (b).
1. Tornillo de ajuste del hidraúlico de extensiónPosición
de ajuste d e la extensión:
Mínima (blanda): 23 clic(s) en la dirección (b)*
Normal:
16 clic(s) en la dirección (b)*
Máxima (dura): 1 clic(s) en la dirección (b)*
* Con el tornillo de ajuste totalmente girado en la dirección (a)
1. Perno de ajuste del hidráulico de
compresión (para una amortiguación rápida
en compresión)Posición del hi dráulico de compre-
sión (para una amortiguación rápi da
en compresión): Mínima (blanda):
5.5 vuelta(s) en la dirección (b)*
Normal: 3 vuelta(s) en la dirección (b)*
Máxima (dura): 0 vuelta(s) en la dirección (b)*
* Con el perno de ajuste totalmente
girado en la dirección (a)
1
(a)
(b)
1. Tornillo de ajuste del hidráulico de compresión (para una amortiguación lenta
en compresión)Posición del hi dráulico de compre-
sión (para una amortiguación lenta
en compresión): Mínima (blanda):18 clic(s) en la dirección (b)*
Normal: 16 clic(s) en la dirección (b)*
Máxima (dura):
1 clic(s) en la dirección (b)*
* Con el perno de ajuste totalmente girado en la dirección (a)
1
(a)
(b)
U2CXS2S0.book Page 25 Monday, June 15, 2015 1:03 PM
