2016 YAMAHA YZF-R125 Betriebsanleitungen (in German)

Funktionen der Instrumente und Bedienungselemente
3-3
3
2. Leuchtet die Warnleuchte nicht auf,
den Stromkreis von einer Yamaha-
Fachwerkstatt prüfen lassen.
GAUT1936Motorstörungs-Warnleuchte “ ”
Diese Warnleuchte blinkt oder leuchtet
durchgängig, wenn ein elektrischer Über-
wachungskreis des Motors nicht korrekt ar-
beitet. Lassen Sie in diesem Fall die Strom-
kreis-Prüfeinrichtung von einer Yamaha-
Fachwerkstatt überprüfen.
Der elektrische Stromkreis der Warnleuch-
te kann durch Drehen des Schlüssels in
Stellung “ON” geprüft werden. Die Warn-
leuchte sollte einige Sekunden lang auf-
leuchten und dann erlöschen.
Leuchtet die Warnleuchte nicht auf, wenn
der Schlüssel auf “ON” gedreht wird, oder
wenn sie nicht erlischt, sollten Sie den
Stromkreis von einer Yamaha-Fachwerk-
statt kontrollieren lassen.
GAU58530ABS-Warnleuchte “ ” (für ABS-Model-
le)
Im Normalbetrieb leuchtet die ABS-Warn-
leuchte auf, wenn der Schlüssel auf “ON”
gedreht wird, und sie erlischt, sobald eine
Geschwindigkeit von 10 km/h (6 mi/h) oder
höher erreicht ist.
Wenn die ABS-Warnleuchte:
nicht aufleuchtet, wenn der Schlüssel
auf “ON” gedreht wird
während der Fahrt aufleuchtet oder
blinkt
nicht erlischt, sobald eine Geschwin-
digkeit von 10 km/h (6 mi/h) oder hö-
her erreicht ist
Das ABS und arbeitet möglicherweise nicht
korrekt. Tritt eine der oben genannten Be-
dingungen auf, lassen Sie das System so-
bald wie möglich von einer Yamaha-Fach-
werkstatt überprüfen. (Nähere Angaben zur
Funktionsweise des Antiblockiersystems
siehe Seite 3-15.)
WARNUNG
GWA16041
Wenn die ABS-Warnleuchte nicht er-
lischt, sobald eine Geschwindigkeit von
10 km/h (6 mi/h) oder mehr erreicht ist,
oder wenn die Warnleuchte während der
Fahrt aufleuchtet oder blinkt, wechselt
das Bremssystem auf den konventionel-
len Bremsvorgang. In jedem dieser ge-
nannten Fälle, oder wenn die Warn-
leuchte überhaupt nicht aufleuchtet,
bremsen Sie mit besonderer Vorsicht,
um ein mögliches Blockieren der Räder
während einer Notbremsung zu vermei-
den. Lassen Sie das das Bremssystem
und die Stromkreise sobald wie möglich
von einer Yamaha-Fachwerkstatt über-
prüfen.
GAUM3440Drehzahl-Warnleuchte im Drehzahlmes-
ser
Diese Warnleuchte blinkt bei 9500 U/min,
um Sie zu warnen, dass die Motordrehzahl
in Kürze den hohen Drehzahlbereich er-
reicht. Sobald die Motordrehzahl 10000
U/min erreicht, leuchtet diese Warnleuchte
dauerhaft auf, um Sie zu warnen, dass Sie
hochschalten müssen, um Motorschäden
zu vermeiden.
Zum Aktivieren bzw. Deaktivieren der Dreh-
zahl-Warnleuchte im Drehzahlmesser den
Knopf “INFO” gedrückt halten, dann den
Schlüssel auf “ON” drehen, und wenn die
Drehzahl-Warnleuchte im Drehzahlmesser
anfängt zu blinken, den Auswahlknopf “SE-
LECT” drücken.
HINWEIS
Beim Aktivieren bzw. Deaktivieren der
Warnleuchtenfunktion leuchtet die Warn-
leuchte nach dem Drücken des Wahl-

ABS
U5D7G6G0.book Page 3 Thursday, June 18, 2015 11:17 AM

Funktionen der Instrumente und Bedienungselemente
3-4
3
dass die Funktion aktiviert wurde, bzw. sie
geht aus, um anzuzeigen, dass die Funkti-
on deaktiviert wurde. GAUM3422
Multifunktionsmesser-Einheit
WARNUNG
GWA12423
Bevor Veränderungen an den Einstellun-
gen der Multifunktionsmesser-Einheit
vorgenommen werden, muss das Fahr-
zeug im Stillstand sein. Werden Einstel-
lungen während der Fahrt vorgenom-
men, kann dies den Fahrer ablenken und
die Unfallgefahr erhöhen.
1. “INFO”-Schalter
2. Rückstellknopf “RESET”
3. Wahlknopf “SELECT”
1. Kühlflüssigkeitstemperatur-Anzeiger
2. Drehzahlmesser
3. Kraftstoffmesser
4. Kilometerzähler/Tageskilometerzähler/Kraft-
stoffreserve-Kilometerzähler
5. Uhr
6. Fehlercode-Anzeige
7. Geschwindigkeitsmesser
8. Multifunktionsanzeige
Lo1/2ODO
ZAUM1299
SELECTRESET
INFO
km/L/100kmMPGkm/h
MPH
ODOFTRIPx1000r/minOILOIL
23
1
Lo
Hi
1/2
x1000r/min
ZAUM1300
km/h
ODOOIL
123
45678
U5D7G6G0.book Page 4 Thursday, June 18, 2015 11:17 AM

Funktionen der Instrumente und Bedienungselemente
3-5
3
Die Multifunktionsmesser-Einheit beinhal-
tet:
eine Geschwindigkeitsanzeige
einen Drehzahlmesser
eine Uhr
einen Kraftstoffmesser
einen Kühlflüssigkeitstemperatur-An-
zeiger
einen Kilometer- und Tageskilometer-
zähler
eine Multifunktionsanzeige
eine Stromkreis-Prüfeinrichtung
HINWEIS
Vergewissern Sie sich, dass der
Schlüssel auf “ON” steht, bevor Sie
den Wahlknopf “SELECT”, den Rück-
stellknopf “RESET” und den Knopf
“INFO” verwenden.
Zur Überprüfung des Stromkreises
leuchten beim Drehen des Schlüssels
auf “ON” zunächst alle Display-Seg-
mente der Multifunktionsmesser-Ein-
heit kurz auf und erlöschen dann wie-
der. Der Geschwindigkeitsmesser, der
Drehzahlmesser, der Kraftstoffmesser
und die Kühlflüssigkeitstemperaturan-
zeige führen danach einen Anzeige-
test durch und über die Multifunkti-
onsanzeige läuft eine
Begrüßungsanzeige.
Nur für UK: Um den Geschwindig-
keitsmesser und die Multifunktionsan-
zeigen von Kilometer auf Meilen (oder
umgekehrt) umzuschalten, gleichzei-
tig den Wahlknopf “SELECT” und den
Rückstellknopf “RESET” drücken und
den Schlüssel auf “ON” drehen, dann
die Knöpfe loslassen. Den Wahlknopf
“SELECT” drücken, um zwischen Ki-
lometern und Meilen umzuschalten,
und dann den Wahlknopf “SELECT”
zwei Sekunden lang gedrückt halten,
um die Einstellung zu bestätigen.
Drehzahlmesser
Der Drehzahlmesser ermöglicht die Über-
wachung der Motordrehzahl, um sie im op-
timalen Leistungsbereich zu halten.
Wenn der Schlüssel in die Stellung “ON”
gedreht wird, wandert der Drehzahlmesser
zur Prüfung des elektrischen Stromkreises
über den ganzen Drehzahlbereich und
kehrt danach wieder zurück auf Null.
ACHTUNG
GCAM1150
Den Motor nicht im oberen Bereich des
Drehzahlmessers betreiben.
Oberer Drehzahlbereich: 10000 U/min
und darüber
Uhr
Die Digitaluhr wird angezeigt, sobald der
Schlüssel auf “ON” gedreht wird.
1. Drehzahlmesser
2. Oberer Drehzahlbereich
1. Uhr
x1000r/min
ZAUM1301
km/h
1
2
1/2
ZAUM1302
ODOTRIP1
1
U5D7G6G0.book Page 5 Thursday, June 18, 2015 11:17 AM

Funktionen der Instrumente und Bedienungselemente
3-6
3
Uhr stellen
1. Den Schlüssel auf “ON” drehen.
2. Den Wahlknopf “SELECT” mindes-
tens zwei Sekunden lang gedrückt
halten.
3. Sobald die Stundenanzeige blinkt, die
Stunden mit dem Rückstellknopf “RE-
SET” einstellen.
4. Den Wahlknopf “SELECT” drücken,
woraufhin die Minutenanzeige zu blin-
ken beginnt.
5. Den Rückstellknopf “RESET” verwen-
den, um die Minuten einzustellen.
6. Den Wahlknopf “SELECT” drücken
und loslassen, um die Uhr zu starten.
HINWEIS
Beim Einstellen von Stunden und Minuten

um den Wert jeweils um eins zu erhöhen,
oder gedrückt halten, um eine schnelle Er-
höhung des Werts zu erreichen.
Kraftstoffmesser
Der Kraftstoffmesser zeigt den Kraftstoff-
vorrat an. Die Anzahl der Display-Segmen-
te nimmt mit abnehmendem Kraftstoffvor-
rat in Richtung “E” (leer) ab. Bei niedrigem
Kraftstoffstand blinkt das letzte Segment,
(zusätzlich wird die Meldung “LOW FUEL” angezeigt) und die Reserve-
Warnleuchte “ ” leuchtet auf. Sobald wie
möglich auftanken.
HINWEIS
Dieser Kraftstoffmesser ist mit einer Strom-
kreis-Prüfeinrichtung ausgestattet. Wird ein
Problem im Stromkreis des Kraftstoffmes-
sers festgestellt, blinken die Display-Seg-
mente des Kraftstoffmessers acht Mal und
gehen dann für 3 Sekunden aus. Diese Ab-
folge wiederholt sich danach. In diesem Fall
den Stromkreis von einer Yamaha-Fach-
werkstatt überprüfen lassen.
Kühlflüssigkeitstemperatur-Anzeiger
Mit dem Schlüssel in Stellung “ON” zeigt
die Kühlflüssigkeitstemperatur-Anzeige die
Temperatur der Kühlflüssigkeit an. Die
Kühlflüssigkeitstemperatur des Motors än-
dert sich mit der Wetterlage und der Motor-
last. Wenn sich die Kühlflüssigkeitstempe-
ratur ihrer Maximalgrenze nähert, blinkt das
zweite Segment von oben. Wenn die obe-
ren beiden Segmente und “ ” zu blinken
beginnen (zusätzlich wird die Meldung
“HIGH TEMP” angezeigt), das Fahrzeug
stoppen und den Motor abkühlen lassen.

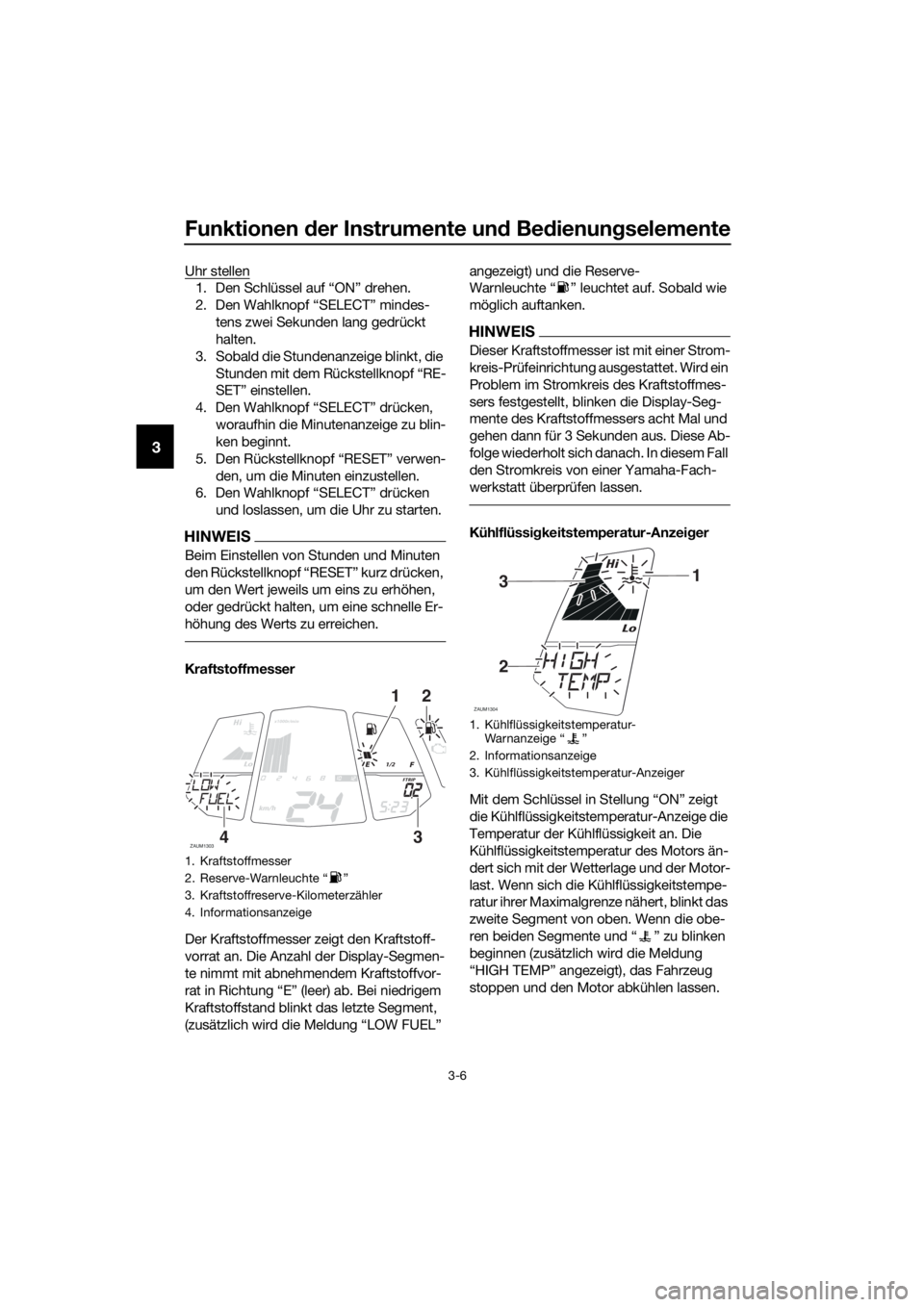

1. Kraftstoffmesser
2. Reserve-Warnleuchte “ ”
3. Kraftstoffreserve-Kilometerzähler
4. Informationsanzeige
Lo
Hi
1/2
x1000r/min
ZAUM1303
km/h
FTRIP
21
34
1. Kühlflüssigkeitstemperatur-
Warnanzeige Ž
2. Informationsanzeige
3. Kühlflüssigkeitstemperatur-Anzeiger
Lo
Hi
ZAUM1304
31
2
U5D7G6G0.book Page 6 Thursday, June 18, 2015 11:17 AM

Funktionen der Instrumente und Bedienungselemente
3-7
3
ACHTUNG
GCA10022
Den Motor bei Überhitzung nicht weiter
laufen lassen.
HINWEIS
Bei Fahrzeugen mit Kühlerlüfter schal-
tet sich der (die) Kühlerlüfter je nach
Kühlflüssigkeitstemperatur im Kühler
automatisch ein oder aus.
Bei Überhitzung des Motors siehe
Seite 6-43 für weitere Anweisungen.
Kilometerzähler- und Tageskilometer-
zähler-Anzeigen
Die Kilometerzähler und Tageskilometer-
zähler beinhalten folgende Anzeigen:
zwei Tageskilometerzähler (zeigen die
seit dem letzten Zurücksetzen auf null
gefahrenen Kilometer an)
einen Reservekilometerzähler (zeigt
die nach dem Aufleuchten der Reser-
ve-Warnanzeige gefahrenen Kilome-
ter an)
Mit dem Wahlknopf “SELECT” kann in fol-
gender Reihenfolge zwischen der Kilome-
terzähler-Betriebsart und den verschiede-
nen Tageskilometerzähler-Betriebsarten
umgeschaltet werden:ODO (Kilometerzähler) → TRIP 1 (Tageski-
lometerzähler) → TRIP 2 (Tageskilometer-
zähler) → ODO (Kilometerzähler)
Bei einer verbleibenden Kraftstoffmenge
von etwa 3.0 L (0.79 US gal, 0.66 Imp.gal)
wechselt die Anzeige automatisch zum Re-
servekilometerzähler “F TRIP”, und es wird
die ab diesem Punkt zurückgelegte Strecke
angezeigt. Mit dem Wahlknopf “SELECT”
kann in diesem Fall in folgender Reihenfol-
ge zwischen den verschiedenen Betriebs-
arten umgeschaltet werden:
ODO → TRIP 1 → TRIP 2 → F TRIP (Reser-
vekilometerzähler) → ODO
Zum Zurückstellen eines Tageskilometer-
zählers diesen auswählen, indem der Aus-
wahlknopf “SELECT” gedrückt wird, bis
“TRIP 1, TRIP 2, F TRIP” angezeigt wird.
Während “TRIP 1, TRIP 2, F TRIP” ange-
zeigt wird, den Rückstellknopf “RESET”
zwei Sekunden lang drücken. Wird nach
dem Tanken der Schlüssel auf “OFF” ge-
dreht, wird der Reservekilometerzähler au-
tomatisch zurückgesetzt und verschwin-
det.

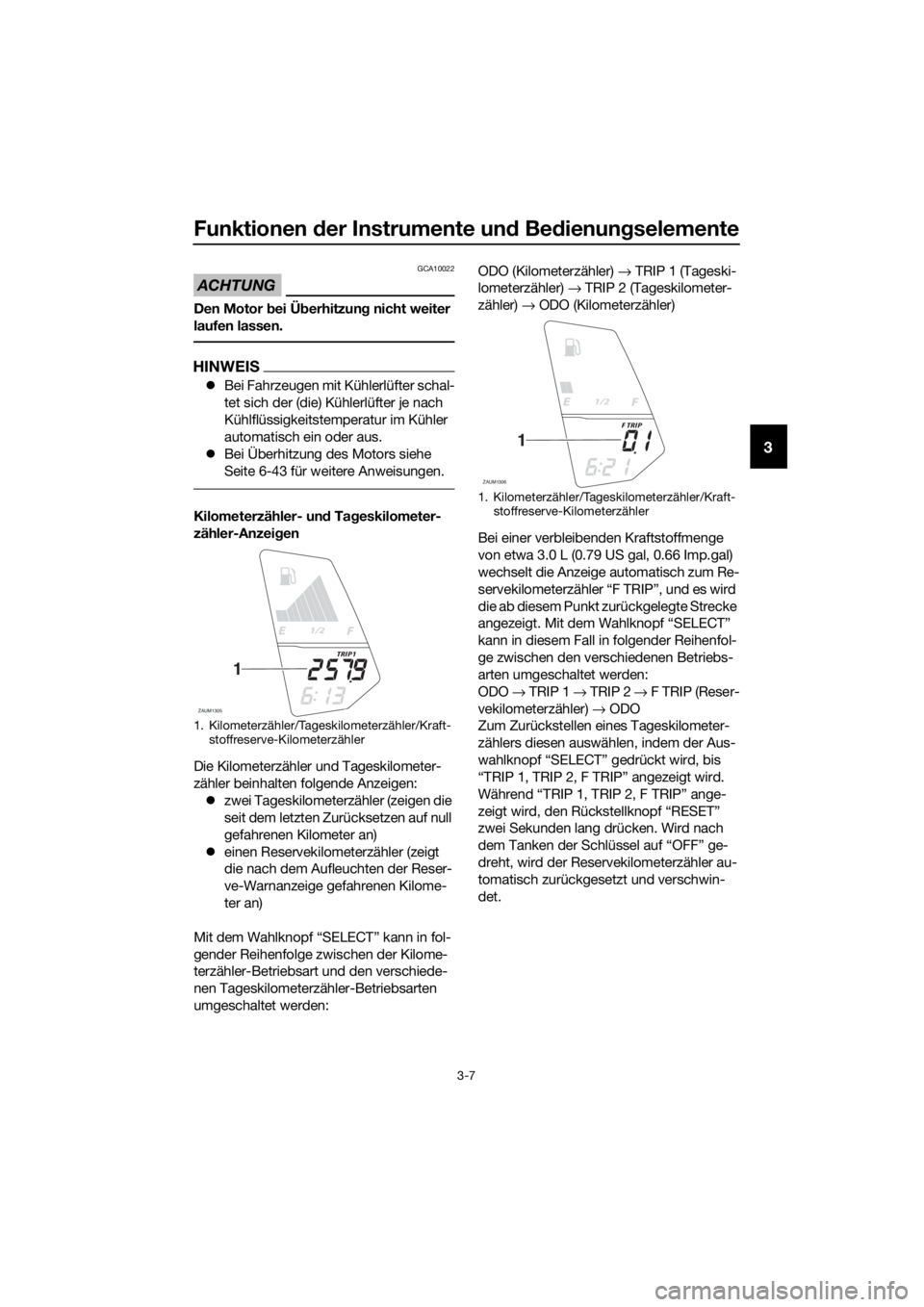

1. Kilometerzähler/Tageskilometerzähler/Kraft-
stoffreserve-Kilometerzähler
1/2
ZAUM1305
TRIP1
1
1. Kilometerzähler/Tageskilometerzähler/Kraft-
stoffreserve-Kilometerzähler
1/2
ZAUM1306
F TRIP
1
U5D7G6G0.book Page 7 Thursday, June 18, 2015 11:17 AM

Funktionen der Instrumente und Bedienungselemente
3-8
3

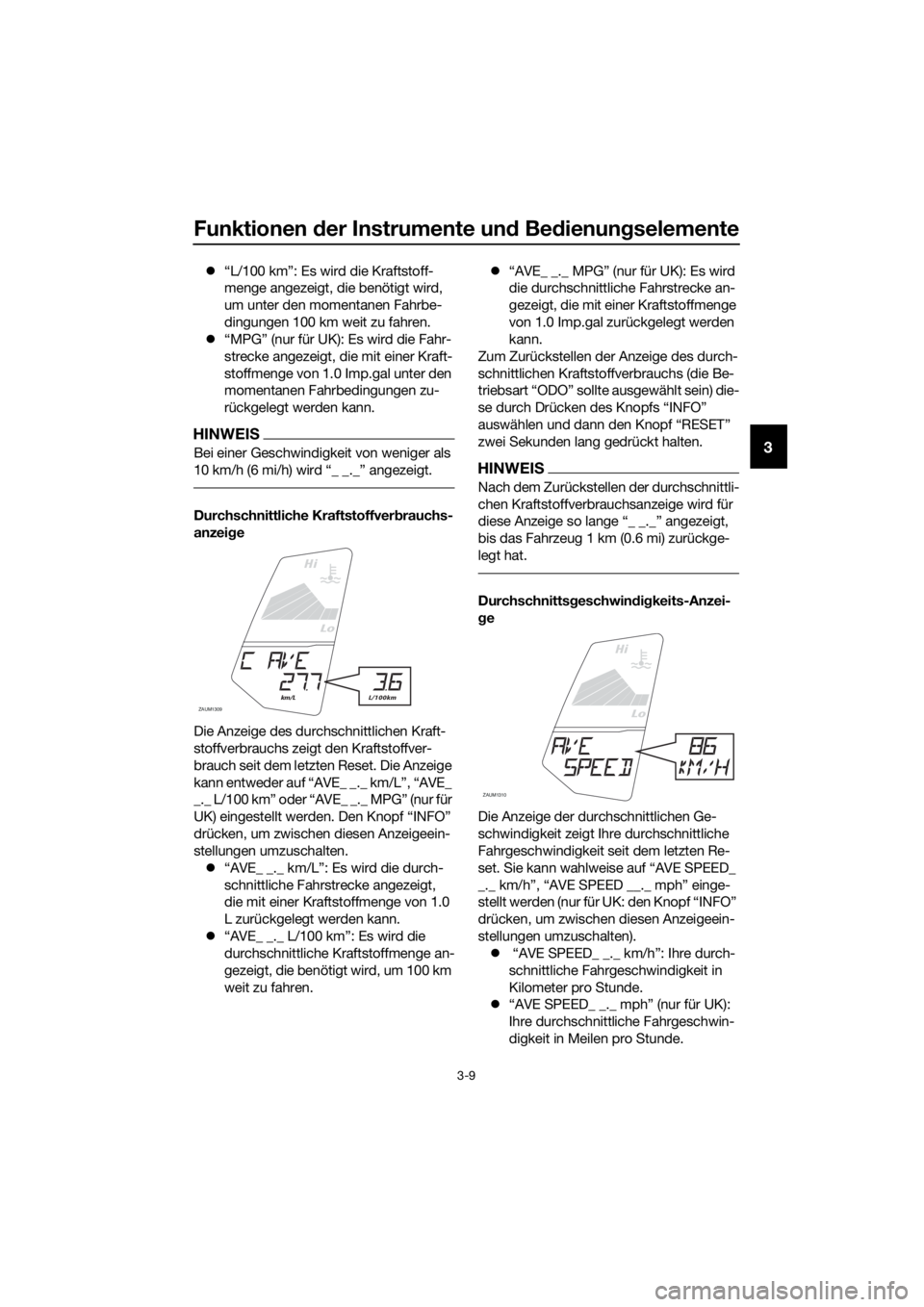

Multifunktionsanzeige
Die Multifunktionsanzeige beinhaltet:
eine Kraftstoffverbrauchs-Anzeige
(durchschnittlicher und momentaner
Verbrauchswert)
eine Durchschnittsgeschwindigkeits-
Anzeige (zeigt die durchschnittliche
Fahrtgeschwindigkeit seit der letzten
Rückstellung auf Null an)
einen Tagesfahrzeitzähler (zeigt die
insgesamt verstrichene Zeit, seit dem
letzten Zurückstellen auf Null)
 eine Ölwechsel-Intervallanzeige mit
einem Hinweis auf den nötigen Öl-
wechsel (zeigt die Fahrstrecke seit
dem letzten Zurücksetzen auf null)
eine Batteriespannungs-Warnanzeige
eine Warnmeldungs-Funktion
eine Stromkreis-Prüfeinrichtung
Den Knopf “INFO” drücken, um die Anzei-
ge zwischen dem durchschnittlichen Kraft-
stoffverbrauch “C Ave__._km/L” bzw. “C
Ave __._ L/100 km”, dem momentanen
Kraftstoffverbrauch “C INS__._km/L” bzw.
“C INS__._L/100 km”, der gesamten Fahr-
zeit “TRIP TIME _h __min”, der Durch-
schnittsgeschwindigkeit “AVE
SPEED/__km/h” und dem Ölwechsel-Hin-
weis “DIST SERV/__km” in folgender Rei-
henfolge umzuschalten:C Ave__._km/L → C Ave __._ L/100 km →
C INS__._km/L → C INS__._L/100 km →
TRIP TIME _h __min → AVE
SPEED/__km/h → DIST SERV/__km
Nur für UK:
Den Knopf “INFO” drücken, um die Anzei-
ge zwischen dem durchschnittlichen Kraft-
stoffverbrauch “C Ave__._mpg”, dem mo-
mentanen Kraftstoffverbrauch “C
INS__._mpg”, der gesamten Fahrzeit “TRIP
TIME _h __min”, der Durchschnittsge-
schwindigkeit “AVE SPEED/__mph” und
dem Ölwechsel-Hinweis “DIST
SERV/__miles” in folgender Reihenfolge
umzuschalten:
C Ave__._mpg → C INS__._mpg → TRIP
TIME _h __min → AVE SPEED/__mph →
DIST SERV/__miles
Momentane Kraftstoffverbrauchsanzei-
ge
Die momentane Kraftstoffverbrauchsanzei-
ge kann entweder auf “km/L”, “L/100 km”
oder “MPG” (nur für UK) eingestellt werden.
Den Knopf “INFO” drücken, um zwischen
diesen Anzeigeeinstellungen umzuschal-
ten.
“km/L”: Es wird die Fahrstrecke ange-
zeigt, die mit einer Kraftstoffmenge
von 1.0 L unter den momentanen
Fahrbedingungen zurückgelegt wer-
den kann.
1. Multifunktionsanzeige
Lo
Hi
ZAUM1307km/L
OIL
1
Lo
Hi
ZAUM1308km/L L/100km
U5D7G6G0.book Page 8 Thursday, June 18, 2015 11:17 AM

Funktionen der Instrumente und Bedienungselemente
3-9
3
“L/100 km”: Es wird die Kraftstoff-
menge angezeigt, die benötigt wird,
um unter den momentanen Fahrbe-
dingungen 100 km weit zu fahren.
“MPG” (nur für UK): Es wird die Fahr-
strecke angezeigt, die mit einer Kraft-
stoffmenge von 1.0 Imp.gal unter den
momentanen Fahrbedingungen zu-
rückgelegt werden kann.
HINWEIS
Bei einer Geschwindigkeit von weniger als

Durchschnittliche Kraftstoffverbrauchs-
anzeige
Die Anzeige des durchschnittlichen Kraft-
stoffverbrauchs zeigt den Kraftstoffver-
brauch seit dem letzten Reset. Die Anzeige
kann entweder auf “AVE_ _._ km/L”, “AVE_
_._ L/100 km” oder “AVE_ _._ MPG” (nur für
UK) eingestellt werden. Den Knopf “INFO”
drücken, um zwischen diesen Anzeigeein-
stellungen umzuschalten.
“AVE_ _._ km/L”: Es wird die durch-
schnittliche Fahrstrecke angezeigt,
die mit einer Kraftstoffmenge von 1.0
L zurückgelegt werden kann.
“AVE_ _._ L/100 km”: Es wird die
durchschnittliche Kraftstoffmenge an-
gezeigt, die benötigt wird, um 100 km
weit zu fahren.“AVE_ _._ MPG” (nur für UK): Es wird
die durchschnittliche Fahrstrecke an-
gezeigt, die mit einer Kraftstoffmenge
von 1.0 Imp.gal zurückgelegt werden
kann.
Zum Zurückstellen der Anzeige des durch-
schnittlichen Kraftstoffverbrauchs (die Be-
triebsart “ODO” sollte ausgewählt sein) die-
se durch Drücken des Knopfs “INFO”
auswählen und dann den Knopf “RESET”
zwei Sekunden lang gedrückt halten.
HINWEIS
Nach dem Zurückstellen der durchschnittli-
chen Kraftstoffverbrauchsanzeige wird für

bis das Fahrzeug 1 km (0.6 mi) zurückge-
legt hat.
Durchschnittsgeschwindigkeits-Anzei-
ge
Die Anzeige der durchschnittlichen Ge-
schwindigkeit zeigt Ihre durchschnittliche
Fahrgeschwindigkeit seit dem letzten Re-
set. Sie kann wahlweise auf “AVE SPEED_
_._ km/h”, “AVE SPEED __._ mph” einge-
stellt werden (nur für UK: den Knopf “INFO”
drücken, um zwischen diesen Anzeigeein-
stellungen umzuschalten).
 “AVE SPEED_ _._ km/h”: Ihre durch-
schnittliche Fahrgeschwindigkeit in
Kilometer pro Stunde.
“AVE SPEED_ _._ mph” (nur für UK):
Ihre durchschnittliche Fahrgeschwin-
digkeit in Meilen pro Stunde.
Lo
Hi
ZAUM1309km/L L/100km
Lo
Hi
ZAUM1310
U5D7G6G0.book Page 9 Thursday, June 18, 2015 11:17 AM

Funktionen der Instrumente und Bedienungselemente
3-10
3
Zum Zurückstellen der Anzeige der durch-
schnittlichen Geschwindigkeit (die Be-
triebsart “ODO” sollte ausgewählt sein) die-
se durch Drücken des Knopfs “INFO”
auswählen und dann den Knopf “RESET”
zwei Sekunden lang gedrückt halten. Die
Anzeige der durchschnittlichen Geschwin-
digkeit wird auch automatisch 4 Stunden
nach dem letzten Drehen des Schlüssels
auf “OFF” zurückgesetzt.

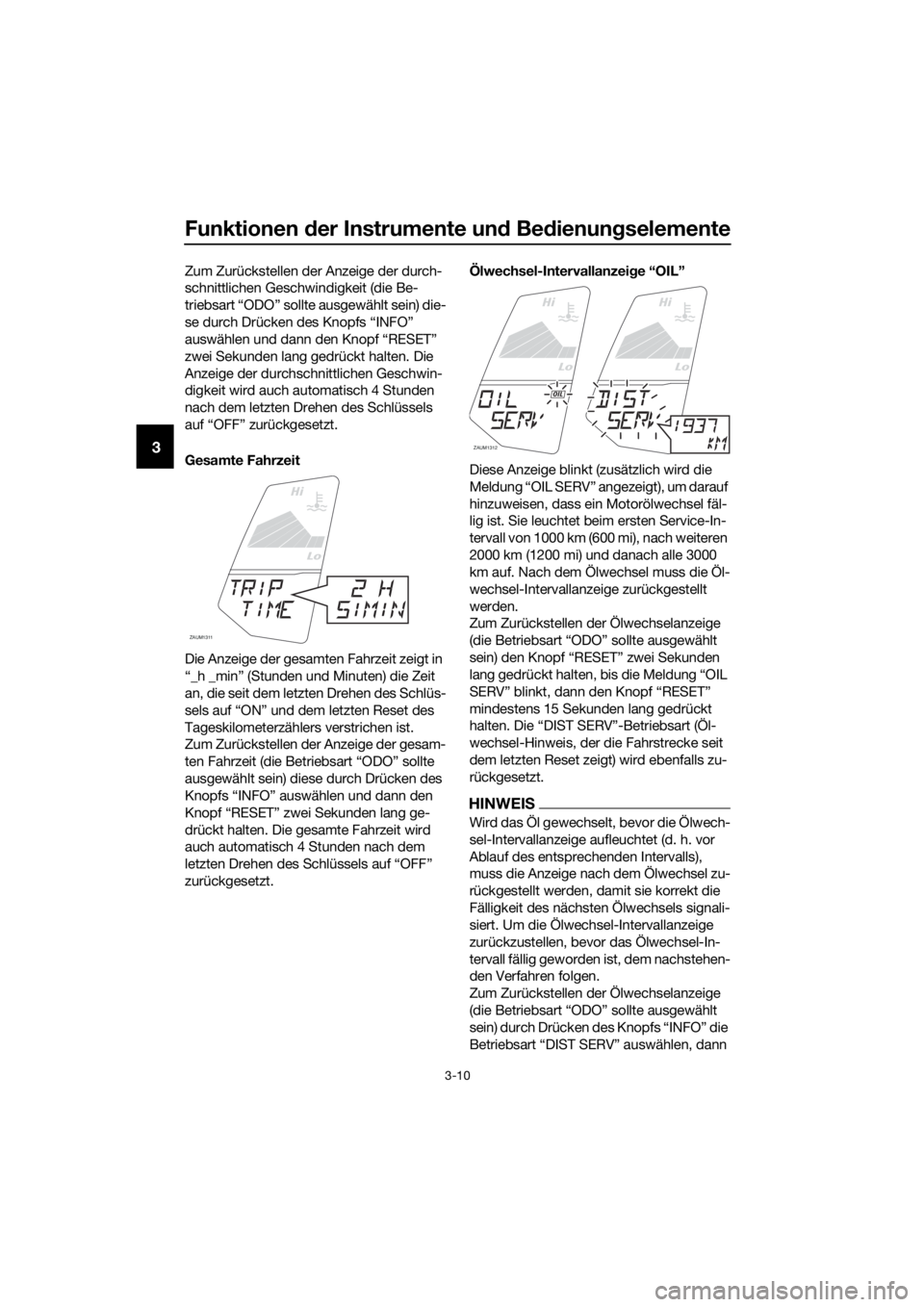

Gesamte Fahrzeit
Die Anzeige der gesamten Fahrzeit zeigt in
“_h _min” (Stunden und Minuten) die Zeit
an, die seit dem letzten Drehen des Schlüs-
sels auf “ON” und dem letzten Reset des
Tageskilometerzählers verstrichen ist.
Zum Zurückstellen der Anzeige der gesam-
ten Fahrzeit (die Betriebsart “ODO” sollte
ausgewählt sein) diese durch Drücken des
Knopfs “INFO” auswählen und dann den
Knopf “RESET” zwei Sekunden lang ge-
drückt halten. Die gesamte Fahrzeit wird
auch automatisch 4 Stunden nach dem
letzten Drehen des Schlüssels auf “OFF”
zurückgesetzt.Ölwechsel-Intervallanzeige “OIL”
Diese Anzeige blinkt (zusätzlich wird die
Meldung “OIL SERV” angezeigt), um darauf
hinzuweisen, dass ein Motorölwechsel fäl-
lig ist. Sie leuchtet beim ersten Service-In-
tervall von 1000 km (600 mi), nach weiteren
2000 km (1200 mi) und danach alle 3000
km auf. Nach dem Ölwechsel muss die Öl-
wechsel-Intervallanzeige zurückgestellt
werden.
Zum Zurückstellen der Ölwechselanzeige
(die Betriebsart “ODO” sollte ausgewählt
sein) den Knopf “RESET” zwei Sekunden
lang gedrückt halten, bis die Meldung “OIL
SERV” blinkt, dann den Knopf “RESET”
mindestens 15 Sekunden lang gedrückt
halten. Die “DIST SERV”-Betriebsart (Öl-
wechsel-Hinweis, der die Fahrstrecke seit
dem letzten Reset zeigt) wird ebenfalls zu-
rückgesetzt.
HINWEIS
Wird das Öl gewechselt, bevor die Ölwech-
sel-Intervallanzeige aufleuchtet (d. h. vor
Ablauf des entsprechenden Intervalls),
muss die Anzeige nach dem Ölwechsel zu-
rückgestellt werden, damit sie korrekt die
Fälligkeit des nächsten Ölwechsels signali-
siert. Um die Ölwechsel-Intervallanzeige
zurückzustellen, bevor das Ölwechsel-In-
tervall fällig geworden ist, dem nachstehen-
den Verfahren folgen.
Zum Zurückstellen der Ölwechselanzeige



Lo
Hi
ZAUM1311
Lo
Hi
Lo
Hi
ZAUM1312
OIL
U5D7G6G0.book Page 10 Thursday, June 18, 2015 11:17 AM
