2016 YAMAHA YZF-R125 Betriebsanleitungen (in German)

Regelmäßige Wartung und Einstellung
6-39
6
8. Die Bremssattel-Schrauben mit dem
vorgeschriebenen Drehmoment fest-
ziehen.
9. Die Teleskopgabel mehrmals einfe-
dern, um deren Funktion zu prüfen.GAU44802
Hinterrad (für Modelle ohne ABS)
WARNUNG
GWA14841
ABS-Modellenräder müssen von einem
Yamaha-Händler entfernt und montiert
werden.
GAU56701
Hinterrad ausbauen
WARNUNG
GWA10822
Um Verletzungen zu vermeiden, das
Fahrzeug sicher abstützen, damit es
nicht umfallen kann.
1. Die Achsmutter lösen.
2. Das Hinterrad entsprechend dem Ver-
fahren auf Seite 6-37 anheben.
3. Die Achsmutter abschrauben.
4. Die Kontermuttern auf beiden Seiten
der Schwinge vollständig lockern.
5. Die Kettenspanner-Einstellschrauben
ganz in Richtung (a) drehen und das
Rad nach vorne drücken. Anzugsmomente:
Radachse:
59 Nm (5.9 m·kgf, 43 ft·lbf)
Vorderachs-Klemmschraube:
23 Nm (2.3 m·kgf, 17 ft·lbf)
Bremssattel-Befestigungsschraube:
38 Nm (3.8 m·kgf, 27 ft·lbf)
1. Achsmutter
2. Einstellschraube des Antriebskettendurch-
hangs
3. Kontermutter
4. Bremssattel
ZAUM1193
U5D7G6G0.book Page 39 Thursday, June 18, 2015 11:17 AM

Regelmäßige Wartung und Einstellung
6-40
6
6. Die Antriebskette vom Kettenrad ab-
nehmen.
HINWEIS
Falls es schwierig ist die Antriebskette
abzunehmen, zuerst die Radachse
herausnehmen und dann das Rad ge-
nügend anheben, um die Antriebsket-
te vom Kettenrad entfernen zu kön-
nen.
Die Antriebskette kann nicht zerlegt
werden.
7. Die Bremssattelhalterung festhalten
und dabei die Radachse herauszie-
hen; anschließend das Rad heraus-
nehmen. ACHTUNG: Wenn Rad und
Bremsscheibe ausgebaut sind, auf
keinen Fall die Bremse betätigen,
da sonst die Bremsbeläge aneinan-
dergedrückt werden.
[GCA11073]
Hinterrad einbauen
1. Rad und Bremssattelhalterung ein-
bauen, indem die Radachse von links
eingesetzt wird.
HINWEIS
Die Nase an der Schwinge muss in die
Nut in der Bremssattelhalterung ein-
greifen.
Sicherstellen, dass vor dem Einbau
des Rades zwischen den Bremsbelä-
gen genügend Platz vorhanden ist.
2. Die Antriebskette auf das Kettenrad
einbauen.
3. Die Achsmutter montieren.
4. Das Hinterrad absenken, so dass es
Bodenkontakt hat und dann den Sei-
tenständer herunterklappen.
5. Den Durchhang der Antriebskette ein-
stellen. (Siehe Seite 6-25.)
6. Die Achsmutter und dann die Konter-
muttern vorschriftsmäßig anziehen.
1. Einstellschraube des Antriebskettendurch-
hangs
2. Kontermutter
(a)
12
ZAUM1194
1. Arretierung
2. Aufnahmenut
Anzugsmomente:
Achsmutter:
85 Nm (8.5 m·kgf, 61 ft·lbf)
Kontermutter:
16 Nm (1.6 m·kgf, 12 ft·lbf)
U5D7G6G0.book Page 40 Thursday, June 18, 2015 11:17 AM

Regelmäßige Wartung und Einstellung
6-41
6
GAU25872
Fehlersuche
Obwohl alle Yamaha-Motorräder vor der
Auslieferung einer strengen Inspektion un-
terzogen werden, kann es im Alltag zu Stö-
rungen kommen. Zum Beispiel können De-
fekte am Kraftstoff- oder Zündsystem oder
mangelnde Kompression zu Anlassproble-
men und Leistungseinbußen führen.
Die nachfolgenden Fehlersuchdiagramme
beschreiben die Vorgänge, die es Ihnen er-
möglichen, eine einfache und schnelle
Kontrolle der einzelnen Funktionsbereiche
vorzunehmen. Reparaturarbeiten an Ihrem
Motorrad sollten jedoch unbedingt von ei-
ner Yamaha-Fachwerkstatt ausgeführt
werden, denn nur diese bietet das Know-
how, die Werkzeuge und die Erfahrung für
eine optimale Wartung.
Ausschließlich Yamaha-Originalersatzteile
verwenden. Ersatzteile anderer Hersteller
mögen zwar so aussehen wie Yamaha-Tei-
le, bieten aber nur selten die gleiche Quali-
tät und Lebensdauer, was erhöhte Repara-
turkosten zur Folge hat.
WARNUNG
GWA15142
Bei Überprüfung des Kraftstoffsystems
nicht rauchen und sicherstellen, dass
sich kein offenes Feuer oder Funken-
quellen in der Nähe befinden, einschließ-
lich Zündflammen für Warmwasserbe-
reiter oder Öfen. Benzin oder
Benzindämpfe können sich leicht ent-
zünden oder explodieren und dadurch
schwere Augenverletzungen oder Be-
schädigungen verursachen.
U5D7G6G0.book Page 41 Thursday, June 18, 2015 11:17 AM

Regelmäßige Wartung und Einstellung
6-42
6
GAU68070

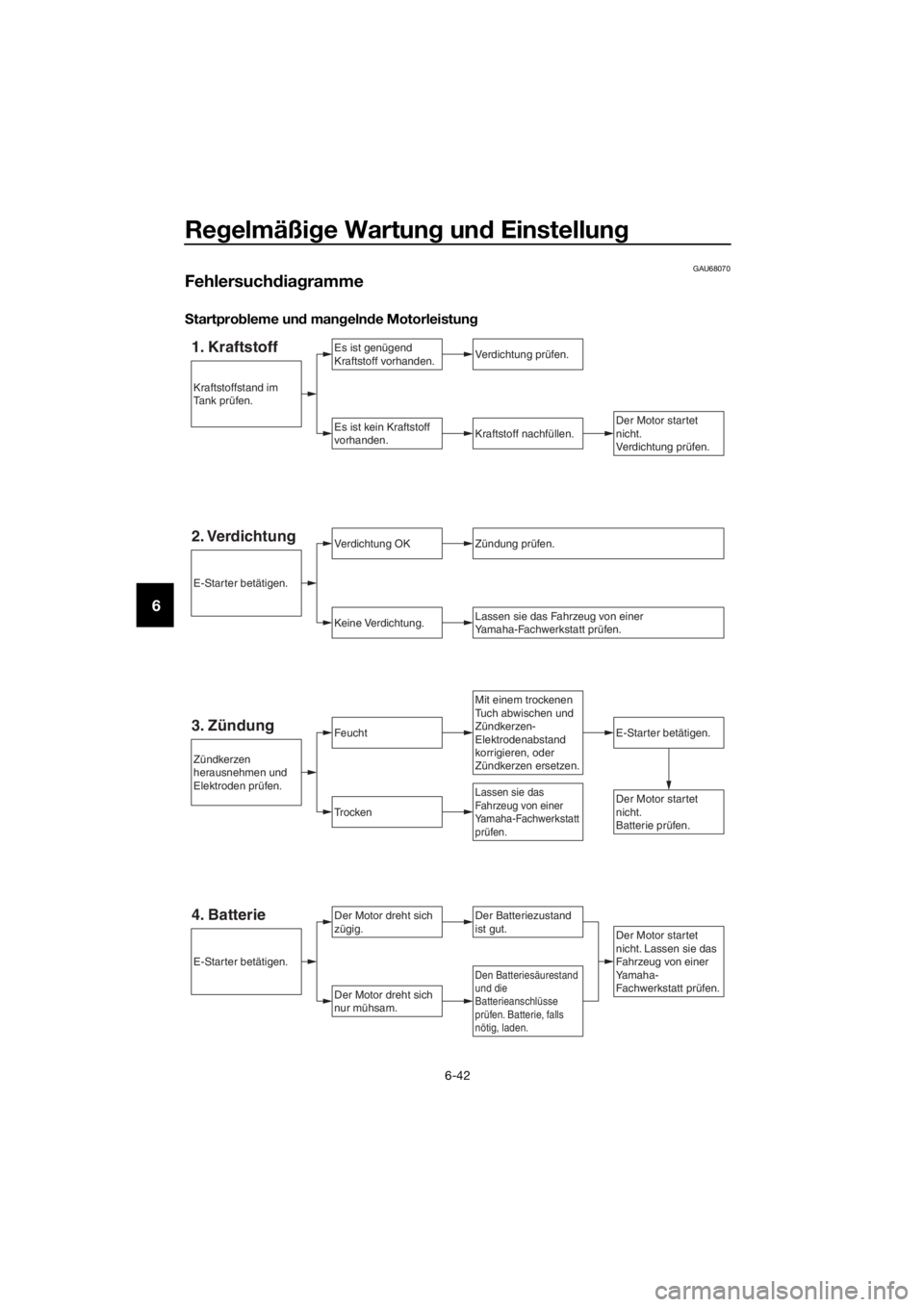

Fehlersuchdiagramme
Startprobleme und mangelnde Motorleistung
1. KraftstoffEs ist genügend
Kraftstoff vorhanden.
Es ist kein Kraftstoff
vorhanden.
Verdichtung prüfen.
Kraftstoff nachfüllen.
Der Motor dreht sich
zügig.
Der Motor dreht sich
nur mühsam.
Der Motor startet
nicht.
Verdichtung prüfen.
Mit einem trockenen
Tuch abwischen und
Zündkerzen-
Elektrodenabstand
korrigieren, oder
Zündkerzen ersetzen.
Den Batteriesäurestand
und die
Batterieanschlüsse
prüfen. Batterie, falls
nötig, laden.
Der Motor startet
nicht. Lassen sie das
Fahrzeug von einer
Yamaha-
Fachwerkstatt prüfen.
4. BatterieDer Batteriezustand
ist gut.
3. ZündungFeuchtE-Starter betätigen.
TrockenDer Motor startet
nicht.
Batterie prüfen.Lassen sie das
Fahrzeug von einer
Yamaha-Fachwerkstatt
prüfen.
Zündkerzen
herausnehmen und
Elektroden prüfen.
E-Starter betätigen.
E-Starter betätigen.
Kraftstoffstand im
Tank prüfen.
Keine Verdichtung.
Verdichtung OKZündung prüfen.
Lassen sie das Fahrzeug von einer
Yamaha-Fachwerkstatt prüfen.
2. Verdichtung
U5D7G6G0.book Page 42 Thursday, June 18, 2015 11:17 AM

Regelmäßige Wartung und Einstellung
6-43
6
Motorüberhitzung
WARNUNG
GWA10401
Niemals den Kühlerdeckel abnehmen, wenn der Motor und der Kühler heiß sind.
Siedend heiße Flüssigkeit und heißer Dampf können unter Druck austreten und
ernsthafte Verletzungen verursachen. Immer abwarten, bis der Motor abgekühlt
ist.
Nachdem die Kühlerverschlussdeckel-Arretierschraube losgedreht wurde, ei-
nen dicken Lappen, wie z. B. ein Handtuch, über den Kühlerverschlussdeckel le-
gen und dann den Deckel langsam gegen den Uhrzeigersinn bis zum Anschlag
drehen, damit der restliche Druck entweichen kann. Wenn kein Zischen mehr zu
vernehmen ist, auf den Deckel drücken und
gegen den Uhrzeigersinn abschrau-
ben.
HINWEIS
Falls die vorgeschriebene Kühlflüssigkeit nicht verfügbar ist, kann notfalls auch Leitungs-
wasser verwendet werden. Dieses aber so bald wie möglich durch die vorschriftsmäßige
Kühlflüssigkeit ersetzen.
Motor abkühlen
lassen.
Kühlflüssigkeitsstand
im Vorratsbehälter
und im Kühler prüfen.
Kühlflüssigkeit
nachfüllen.
(Siehe HINWEIS.)
Kühlflüssigkeitsstand
ist OK.
Es gibt kein Leck.
Es gibt ein Leck.
Kühlflüssigkeitsstand
zu niedrig.
Kühlanlage auf Lecks
absuchen.
Lassen Sie das
Kühlsystem von einer
Yamaha-Fachwerkstatt
reparieren.
Motor anlassen. Wenn der Motor wieder überhitzt,
das Kühlsystem in einer Yamaha-Fachwerkstatt
überprüfen und reparieren lassen.
U5D7G6G0.book Page 43 Thursday, June 18, 2015 11:17 AM

Pflege und Lagerung des Motorrads
7-1
7
GAU37834
Vorsicht bei Mattfarben
ACHTUNG
GCA15193
Einige Modelle sind mit mattfarbigen
Bauteilen ausgestattet. Vor der Reini-
gung des Fahrzeugs sollten Sie einen
Yamaha-Fachhändler bezüglich ver-
wendbarer Reinigungsmittel zu Rate
ziehen. Werden Bürsten, scharfe Chemi-
kalien oder Reinigungsmittel zum Säu-
bern dieser Bauteile benutzt, können
diese verkratzt oder beschädigt werden.
Auch Wachs sollte nicht auf mattfarbige
Bauteile aufgetragen werden.
GAUM2453
Pflege
Während die offene Bauweise einerseits
die attraktive Technologie sichtbar macht,
hat sie andererseits den Nachteil, dass das
Motorrad ungeschützt ist. Obwohl nur
hochwertige Materialien verwendet wer-
den, sind die Bauteile nicht korrosionssi-
cher. Während bei Automobilen beispiels-
weise ein korrodierter Auspuff unbeachtet
bleibt, fallen schon kleine Rostansätze an
der Motorrad-Auspuffanlage unangenehm
auf. Regelmäßige, richtige Pflege ist nicht
nur eine Bedingung für Garantieansprüche,
sondern Ihr Motorrad wird auch besser
aussehen, länger leben und optimale Leis-
tungen erbringen.
Vorbereitung für die Reinigung
1. Die Schalldämpferöffnung abkühlen
lassen und dann mit einer Plastiktüte
abdecken.
2. Sicherstellen, dass alle Kappen und
Abdeckungen, sowie alle elektrischen
Stecker und Anschlussbuchsen, ein-
schließlich des Zündkerzensteckers
fest sitzen.
3. Auf stark verschmutzte Stellen, die z.
B. durch verkrustetes Motoröl verun-
reinigt sind, einen Kaltreiniger mit dem
Pinsel auftragen, aber niemals Kaltrei-
niger auf Dichtungen, Kettenräder, die
Antriebskette und Radachsen auftra-
gen! Kaltreiniger und Schmutz mit
Wasser abspülen.
Reinigung
ACHTUNG
GCA10773
Stark säurehaltige Radreiniger, be-
sonders an Speichenrädern, ver-
meiden. Werden solche Produkte
für schwer zu entfernende Ver-
schmutzungen verwendet, das Rei-
nigungsmittel nicht länger als vor-
geschrieben auf der betroffenen
U5D7G6G0.book Page 1 Thursday, June 18, 2015 11:17 AM

Pflege und Lagerung des Motorrads
7-2
7
Stelle lassen. Die behandelten Teile
unbedingt sehr gut mit Wasser spü-
len, sofort abtrocknen und an-
schließend mit einem Korrosions-
schutz versehen.
Unsachgemäße Reinigung kann
Plastikteile (wie Verkleidungsteile,
Abdeckungen, Windschutzschei-
ben, Streuscheiben, Instrumenten-
beleuchtung usw.) und die Schall-
dämpfer beschädigen.
Ausschließlich weiche, saubere Tü-
cher oder Schwämme mit Wasser
verwenden, um Plastikteile zu reini-
gen. Wenn sich die Plastikteile mit
Wasser allein nicht gründlich genug
reinigen lassen, kann ein verdünn-
tes, mildes Reinig
ungsmittel zu-
sammen mit Wasser verwendet
werden. Da Reinigungsmittel Plas-
tikteile angreifen können, müssen
alle Reste des Reinigungsmittels
mit sehr viel Wasser abgespült wer-
den.
Niemals scharfe Chemikalien für
Plastikteile verwenden. Niemals fol-
gende Mittel bzw. einen mit diesen
Mitteln angefeuchteten Lappen
oder Schwamm benutzen: alkali-
sche oder stark säurehaltige Reini-
gungsmittel, Lösungsmittel, Ben-
zin, Rostschutz- oder
-entfernungsmittel, Brems- oder
Kühlflüssigkeit, Batteriesäure.
Niemals Hochdruck-Waschanlagen
oder Dampfstrahlreiniger verwen-
den, da diese das Einsickern von
Wasser und damit eine Verschlech-
terung in d
en folgenden Bereichen
verursachen: Dichtungen (von Rä-
dern, Schwinglagern, Gabeln und
Bremsen), elektrische Bestandteile
(Stecker, Verbindungen, Instrumen-
te, Schalter und Lichter), Ent- und
Belüftungsschläuche.Für Motorräder, die mit einer Wind-
schutzscheibe ausgestattet sind:
Keine starken Reiniger oder harten
Schwämme verwenden, da sie Teile
abstumpfen oder verkratzen wer-
den. Einige Plastikreinigungsmittel
könnten auf der Windschutzschei-
be Kratzer hinterlassen. Das Pro-
dukt an einer nicht im Blickfeld lie-
genden Stelle der
Win
dschutzscheibe testen, ob es
Scheuerspuren hinterlässt. Ist die
Windschutzscheibe verkratzt, nach
dem Waschen ein Plastikpoliermit-
tel verwenden.
Nach normalem Gebrauch
Schmutz am besten mit warmem Wasser,
einem milden Reinigungsmittel und einem
sauberen, weichen Schwamm lösen, da-
nach gründlich mit sauberem Wasser spü-
len. Schwer zugängliche Stellen mit einer
Zahnbürste oder Flaschenbürste reinigen.
Hartnäckiger Schmutz und Insekten lassen
sich leichter entfernen, wenn zuvor ein nas-
ses Tuch einige Minuten lang auf die ver-
schmutzten Stellen gelegt wird. Verwenden
Sie den Spezialschwamm unter dem Bord-
werkzeug, um den Schalldämpfer zu reini-
gen. Mit diesem Schwamm können auch
thermische Verfärbungen der Auspuffanla-
ge entfernt werden.
Nach Fahrten im Regen, auf Straßen, die
mit Salz bestreut wurden oder in Küstennä-
he
Da Meeressalz und Streusalz in Verbindung
mit Wasser extrem korrosiv wirken, führen
Sie bitte nach jeder Fahrt in Regen, Küsten-
nähe oder auf gestreuten Straßen folgende
Schritte durch.
U5D7G6G0.book Page 2 Thursday, June 18, 2015 11:17 AM

Pflege und Lagerung des Motorrads
7-3
7
HINWEIS
Im Winter gestreutes Salz kann noch bis in
den Frühling hinein auf Straßen vorhanden
sein.
1. Das Motorrad abkühlen lassen und
dann mit kaltem Wasser und einem
milden Reinigungsmittel abwaschen.
ACHTUNG: Kein warmes Wasser
verwenden, da es die Korrosions-
aktivität des Salzes erhöht.
[GCA10792]
2. Um Korrosion zu verhindern, nach
dem Trocknen des Motorrads ein Kor-
rosionsschutzspray auf alle Metal-
loberflächen, einschließlich verchrom-
ter und vernickelter
Metalloberflächen, sprühen.
Nach der Reinigung
1. Das Motorrad mit einem Leder oder
einem saugfähigen Tuch trockenwi-
schen.
2. Die Antriebskette sofort trocknen und
schmieren, um Rostansatz zu verhin-
dern.
3. Verwenden Sie zur Pflege von ver-
chromten, Aluminium- und Edelstahl-
Teilen, auch an der Auspuffanlage,
eine Chrompolitur. (Sogar die tempe-
raturbedingte Verfärbung von Edel-
stahl-Auspuffanlagen kann mit einer
solchen Politur entfernt werden.)
4. Alle Metalloberflächen müssen mit ei-
nem Korrosionsschutzspray vor Kor-
rosion geschützt werden, auch wenn
sie verchromt oder vernickelt sind.
5. Verwenden Sie Sprühöl als Universal-
reiniger, um noch vorhandene Rest-
verschmutzungen zu entfernen.
6. Steinschläge und andere kleine Lack-
schäden mit Farblack ausbessern
bzw. mit Klarlack versiegeln.
7. Wachsen Sie alle lackierten Oberflä-
chen.8. Das Motorrad vollständig trocknen
lassen, bevor es untergestellt oder ab-
gedeckt wird.
WARNUNG
GWA11132
Verunreinigungen auf den Bremsen oder
Reifen kann zu Kontrollverlust führen.
Sicherstellen, dass sich weder Öl
noch Wachs auf den Bremsen oder
Reifen befindet.
Gegebenenfalls Bremsscheiben
und -beläge mit Aceton oder einem
handelsüblichen Bremsenreiniger
säubern; Reifen mit warmem Was-
ser und einem milden Reinigungs-
mittel abwaschen. Vor Fahrten mit
höheren Geschwindigkeiten die
Bremsleistung und das Fahrverhal-
ten des Motorrads in den Kurven
testen.
ACHTUNG
GCA10801
Wachs und Öl stets sparsam auftra-
gen und jeglichen Überschuss ab-
wischen.
Niemals Gummi- oder Kunststoff-
teile einölen bzw. wachsen, son-
dern mit geeigneten Pflegemitteln
behandeln.
Polituren nicht zu häufig einsetzen,
denn diese enthalten Schleifmittel,
die eine dünne Schicht des Lackes
abtragen.
HINWEIS
Produktempfehlungen erhalten Sie
bei Ihrem Yamaha-Händler.
Die Scheinwerfer-Streuscheiben kön-
nen beim Waschen, in regnerischem
Wetter oder bei feuchten Klimabedin-
gungen beschlagen. Durch kurzzeiti-
U5D7G6G0.book Page 3 Thursday, June 18, 2015 11:17 AM
