2016 YAMAHA YZF-R125 Betriebsanleitungen (in German)

Pflege und Lagerung des Motorrads
7-4
7
ges Einschalten der Scheinwerfer
kann die Feuchtigkeit von der Streu-
scheibe entfernt werden.GAU43204
Abstellen
Kurzzeitiges Abstellen
Das Motorrad sollte stets kühl und trocken
untergestellt und mit einer luftdurchlässi-
gen Plane abgedeckt werden, um es vor
Staub zu schützen. Achten Sie darauf, dass
der Motor und die Auspuffanlage kühl sind,
bevor Sie das Motorrad abdecken.
ACHTUNG
GCA10811
Stellen Sie ein nasses Motorrad nie-
mals in eine unbelüftete Garage
oder decken es mit einer Plane ab,
denn dann bleibt das Wasser auf
den Bauteilen stehen, und das kann
Rostbildung zur Folge haben.
Um Korrosion zu verhindern, feuch-
te Keller, Ställe (Anwesenheit von
Ammoniak) und Bereiche, in denen
starke Chemikalien gelagert wer-
den, vermeiden.
Stilllegung
Möchten Sie Ihr Motorrad mehrere Monate
stilllegen, sollten folgende Schutzvorkeh-
rungen getroffen werden:
1. Folgen Sie allen Anweisungen im Ab-
schnitt “Pflege” in diesem Kapitel.
2. Füllen Sie den Kraftstofftank und fü-
gen Sie einen stabilisierenden Zusatz
hinzu (falls erhältlich), um den Tank
vor Rostbefall zu schützen und eine
chemische Veränderung des Kraft-
stoffs zu verhindern.
3. Zum Schutz des Zylinders, der Kol-
benringe, etc. vor Korrosion die fol-
genden Schritte ausführen:
a. Den Zündkerzenstecker abziehen
und dann die Zündkerze heraus-
schrauben.
b. Etwa einen Teelöffel Motoröl
durch die Kerzenbohrung einfül-
len.
U5D7G6G0.book Page 4 Thursday, June 18, 2015 11:17 AM

Pflege und Lagerung des Motorrads
7-5
7
c. Den Zündkerzenstecker auf die
Zündkerzen aufstecken und dann
die Zündkerze auf den Zylinder-
kopf legen, sodass die Elektroden
Masseverbindung haben. (Damit
wird im nächsten Schritt die Fun-
kenbildung begrenzt.)
d. Den Motor einige Male mit dem
Anlasser durchdrehen. (Dadurch
wird die Zylinderwand mit Öl be-
netzt.) WARNUNG! Um Beschä-
digungen und Verletzungen
durch Funken zu vermeiden,
beim Durchdrehen des Motors
sicherstellen, dass die Zündker-
zenelektroden geerdet sind.

[GWA10952]
e. Den Zündkerzenstecker von der
Zündkerze abziehen, die Zündker-
ze einschrauben und den Zünd-
kerzenstecker wieder auf die
Zündkerze aufsetzen.
4. Sämtliche Seilzüge sowie alle Hebel-
und Ständer-Drehpunkte ölen.
5. Den Luftdruck der Reifen kontrollieren
und ggf. korrigieren. Anschließend
das Motorrad so aufbocken, dass bei-
de Räder über dem Boden schweben.
Anderenfalls jeden Monat die Räder
etwas verdrehen, damit die Reifen
nicht ständig an derselben Stelle auf-
liegen und dadurch beschädigt wer-
den.
6. Den Schalldämpfer mit Plastiktüten so
abdecken, dass keine Feuchtigkeit
eindringen kann.
7. Die Batterie ausbauen und vollständig
aufladen. Die Batterie an einem küh-
len, trockenen Ort lagern und einmal
pro Monat aufladen. Die Batterie nicht
an einem übermäßig kalten oder war-
men Ort [unter 0 °C (30 °F) oder über
30 °C (90 °F)] lagern. Nähere Angaben
zum Lagern der Batterie siehe Seite
6-32.
HINWEIS
Notwendige Reparaturen vor der Stillle-
gung des Motorrads ausführen.
U5D7G6G0.book Page 5 Thursday, June 18, 2015 11:17 AM

Technische Daten
8-1
8
Abmessungen:
Gesamtlänge:
1950 mm (76.8 in)
Gesamtbreite:
695 mm (27.4 in)
Gesamthöhe:
1065 mm (41.9 in)
Sitzhöhe:
825 mm (32.5 in)
Radstand:
1350 mm (53.1 in)
Bodenfreiheit:
155 mm (6.10 in)
Mindest-Wendekreis:
3100 mm (122.0 in)
Gewicht:
Gewicht (fahrfertig):
140 kg (309 lb) (YZF-R125)
142 kg (313 lb) (YZF-R125A)
Motor:
Bauart:
Flüssigkeitsgekühlter 4-Takt-Motor, SOHC
Zylinderanordnung:
Einzylinder
Hubraum:
124 cm³
Bohrung × Hub:
52.0 × 58.6 mm (2.05 × 2.31 in)
Verdichtungsverhältnis:
11.2 : 1
Startsystem:
Elektrostarter
Schmiersystem:
Nasssumpfschmierung
Motoröl:
Empfohlene Marke:
YAMALUBE
Sorte (Viskosität):
SAE 10W-30, 10W-40, 15W-40, 20W-40
oder 20W-50Empfohlene Motorölqualität:
API Service, Sorte SG oder höher/JASO
MA
Motoröl-Füllmenge:
Ohne Wechsel des Ölfiltereinsatzes:
0.95 L (1.00 US qt, 0.84 Imp.qt)
Mit Wechsel des Ölfilterensatzes:
1.00 L (1.06 US qt, 0.88 Imp.qt)
Füllmenge:
Kühlflüssigkeits-Ausgleichsbehälters (bis zur
Maximalstand-Markierung):
0.25 L (0.26 US qt, 0.22 Imp.qt)
Kühlers (einschließlich aller Kanäle):
1.00 L (1.06 US qt, 0.88 Imp.qt)
Luftfilter:
Luftfiltereinsatz:
Trockenelement
Kraftstoff:
Empfohlener Kraftstoff:
Bleifreies Superbenzin (Gasohol (E10)
zulässig)
Tankvolumen (Gesamtinhalt):
11.5 L (3.04 US gal, 2.53 Imp.gal)
Davon Reserve:
3.0 L (0.79 US gal, 0.66 Imp.gal)
Kraftstoff-Einspritzung:
Drosselklappengehäuse:
Kennzeichnung:
5D78 10
Zündkerze(n):
Hersteller/Modell:
NGK/CR9E
Zündkerzen-Elektrodenabstand:
0.7–0.8 mm (0.028–0.031 in)
Kupplung:
Kupplungsbauart:
Mehrscheiben-Ölbadkupplung
–20 –10 0
1020 30 40 50 C 10 30 50 70 90 110 0 130 F
SAE 10W-30
SAE 15W-40
SAE 20W-40
SAE 20W-50
SAE 10W-40
SAE 10W-50
U5D7G6G0.book Page 1 Thursday, June 18, 2015 11:17 AM

Technische Daten
8-2
8
Kraftübertragung:
Primäruntersetzungsverhältnis:
73/24 (3.042)
Achsantrieb:
Kette
Sekundäruntersetzungsverhältnis:
48/14 (3.429)
Getriebeart:
klauengeschaltetes 6-Gang-Getriebe
Getriebebetätigung:
Fußbedienung (links)
Getriebeabstufung:
1. Gang:
34/12 (2.833)
2. Gang:
30/16 (1.875)
3. Gang:
30/22 (1.364)
4. Gang:
24/21 (1.143)
5. Gang:
22/23 (0.957)
6. Gang:
21/25 (0.840)
Fahrgestell:
Rahmenbauart:
Halbdoppelschleifenrohrrahmen
Lenkkopfwinkel:
25.00 Grad
Nachlauf:
89 mm (3.5 in)
Vorderreifen:
Ausführung:
Schlauchlos-Reifen
Dimension:
100/80-17 M/C 52H(PIRELLI)-
52S(MICHELIN)
Hersteller/Typ:
PIRELLI/SPORT DEMON
Hersteller/Typ:
MICHELIN/PILOT STREET
Hinterreifen:
Ausführung:
Schlauchlos-Reifen
Dimension:
130/70-17 M/C 62H(PIRELLI)-
62S(MICHELIN)
Hersteller/Typ:
PIRELLI/SPORT DEMONHersteller/Typ:
MICHELIN/PILOT STREET
Zuladung:
Max. Gesamtzuladung:
180 kg (397 lb)
(Gesamtgewicht von Fahrer, Beifahrer,
Gepäck und Zubehör)
Reifenluftdruck (bei kaltem Reifen):
Zuladungsbedingung:
0–90 kg (0–198 lb)
Vorn:
180 kPa (1.80 kgf/cm², 26 psi)
Hinten:
200 kPa (2.00 kgf/cm², 29 psi)
Zuladungsbedingung:
90–180 kg (198–397 lb)
Vorn:
180 kPa (1.80 kgf/cm², 26 psi)
Hinten:
225 kPa (2.25 kgf/cm², 33 psi)
Vorderrad:
Rad-Bauart:
Gussrad
Felgengröße:
17xMT2.75
Hinterrad:
Rad-Bauart:
Gussrad
Felgengröße:
17 x MT3.75
Vorderradbremse:
Bauart:
Einzelscheibenbremse
Betätigung:
Handbedienung (rechts)
Empfohlene Flüssigkeit:
DOT 4
Hinterradbremse:
Bauart:
Einzelscheibenbremse
Betätigung:
Fußbedienung (rechts)
Empfohlene Flüssigkeit:
DOT 4
Vorderrad-Federung:
Bauart:
Teleskopgabel
Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft
U5D7G6G0.book Page 2 Thursday, June 18, 2015 11:17 AM

Technische Daten
8-3
8
Federweg:
130 mm (5.1 in)
Hinterrad-Federung:
Bauart:
Schwinge (Gelenkaufhängung)
Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft
Federweg:
114 mm (4.5 in)
Elektrische Anlage:
Bordnetzspannung:
12 V
Zündsystem:
TCI
Lichtmaschine:
Drehstromgenerator mit
Permanentmagnet
Batterie:
Typ:
12N5.5-4A / YUASA
Spannung, Kapazität:
12 V, 5.5 Ah
Scheinwerfer:
Lampenart:
Halogenlampe
Lampenspannung, Watt × Anzahl:
Scheinwerfer:
12 V, 55.0 W × 2
Bremslicht/Rücklicht:
LED
Blinklicht vorn:
12 V, 10.0 W × 2
Blinklicht hinten:
12 V, 10.0 W × 2
Standlicht vorn:
12 V, 5.0 W × 2
Kennzeichenbeleuchtung:
12 V, 5.0 W × 1
Instrumentenbeleuchtung:
LED
Leerlauf-Kontrollleuchte:
LED
Fernlicht-Kontrollleuchte:
LED
Blinker-Kontrollleuchte:
LED
Reserve-Warnleuchte:
LED
Motorstörungs-Warnleuchte:
LEDABS-Warnleuchte:
LED (YZF-R125A)
Sicherung:
Hauptsicherung:
20.0 A
Scheinwerfersicherung:
15.0 A
Signalanlagensicherung:
7.5 A
Zündungssicherung:
7.5 A
Kühlerlüftermotor-Sicherung:
5.0 A
Sicherung des ABS-Kontrolleinheit:
10.0 A (YZF-R125A)
Sicherung des ABS-Motors:
30.0 A (YZF-R125A)
ABS-Magnetventilsicherung:
20.0 A (YZF-R125A)
Zusatzsicherung:
10.0 A
U5D7G6G0.book Page 3 Thursday, June 18, 2015 11:17 AM

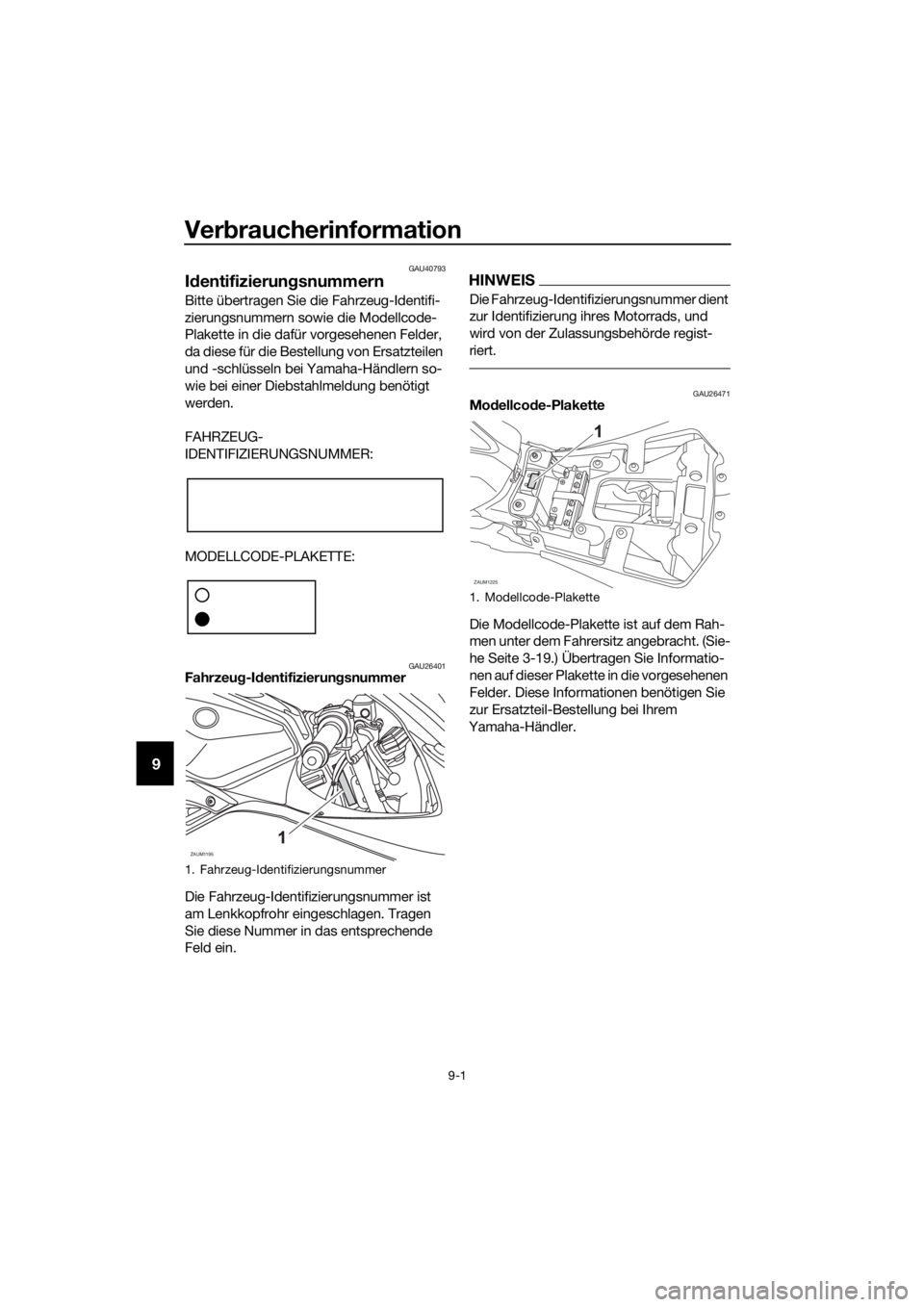

Verbraucherinformation
9-1
9
GAU40793
Identifizierungsnummern
Bitte übertragen Sie die Fahrzeug-Identifi-
zierungsnummern sowie die Modellcode-
Plakette in die dafür vorgesehenen Felder,
da diese für die Bestellung von Ersatzteilen
und -schlüsseln bei Yamaha-Händlern so-
wie bei einer Diebstahlmeldung benötigt
werden.
FAHRZEUG-
IDENTIFIZIERUNGSNUMMER:
MODELLCODE-PLAKETTE:
GAU26401Fahrzeug-Identifizierungsnummer
Die Fahrzeug-Identifizierungsnummer ist
am Lenkkopfrohr eingeschlagen. Tragen
Sie diese Nummer in das entsprechende
Feld ein.
HINWEIS
Die Fahrzeug-Identifizierungsnummer dient
zur Identifizierung ihres Motorrads, und
wird von der Zulassungsbehörde regist-
riert.
GAU26471Modellcode-Plakette
Die Modellcode-Plakette ist auf dem Rah-
men unter dem Fahrersitz angebracht. (Sie-
he Seite 3-19.) Übertragen Sie Informatio-
nen auf dieser Plakette in die vorgesehenen
Felder. Diese Informationen benötigen Sie
zur Ersatzteil-Bestellung bei Ihrem
Yamaha-Händler.
1. Fahrzeug-Identifizierungsnummer
ZAUM1195
INFOINFO
1. Modellcode-Plakette
ZAUM1225
U5D7G6G0.book Page 1 Thursday, June 18, 2015 11:17 AM

10-1
10
Index
A
Abblendschalter ................................... 3-12
ABS (für Modelle mit ABS) ................... 3-15
Abstellen................................................. 7-4
ABS-Warnleuchte (für ABS-Modelle) ..... 3-3
Antriebsketten-Durchhang ................... 6-25
Antriebskette, säubern und
schmieren .......................................... 6-27
B
Batterie ................................................. 6-32
Blinker-Kontrollleuchte ........................... 3-2
Blinkerlampe, auswechseln.................. 6-36
Blinkerschalter...................................... 3-12
Bordwerkzeug ........................................ 6-2
Bowdenzüge, prüfen und schmieren ... 6-27
Bremsflüssigkeitsstand, prüfen ............ 6-24
Bremsflüssigkeit, wechseln .................. 6-25
Bremslichtschalter................................ 6-22
E
Einfahrvorschriften ................................. 5-4
F
Fahrersitz.............................................. 3-19
Fahrzeug-Identifizierungsnummer ......... 9-1
Fehlersuchdiagramme.......................... 6-42
Fehlersuche .......................................... 6-41
Fernlicht-Kontrollleuchte ........................ 3-2
Fußbremshebel .................................... 3-15
Fußbremshebel, prüfen und
schmieren .......................................... 6-29
Fußschalthebel ..................................... 3-14
G
Gasdrehgriff und Gaszug, kontrollieren
und schmieren ................................... 6-28
H
Handbremshebel .................................. 3-14
Handbrems- und Kupplungshebel,
prüfen und schmieren ........................ 6-28
Hupenschalter ...................................... 3-12
I
Identifizierungsnummern ........................ 9-1
Info-Schalter......................................... 3-12
K
Katalysator ........................................... 3-18
Kennzeichenbeleuchtungs-Lampe,
wechseln ............................................ 6-37
Kontrollleuchten und Warnleuchten ....... 3-2
Kraftstoff............................................... 3-17
Kraftstoff, Tipps zum Sparen ................. 5-4
Kühlflüssigkeit ...................................... 6-13
Kupplungshebel ................................... 3-13Kupplungshebel-Spiel, einstellen ......... 6-20
L
Lage der Teile ......................................... 2-1
Leerlaufdrehzahl, prüfen ....................... 6-15
Leerlauf-Kontrollleuchte ......................... 3-2
Lenkerarmaturen................................... 3-12
Lenkung, prüfen .................................... 6-31
Lichthupenschalter ............................... 3-12
Luftfiltereinsatz und Ablassschlauch,
wechseln und reinigen........................ 6-15
M
Modellcode-Plakette............................... 9-1
Motoröl und Ölfiltereinsatz.................... 6-11
Motorrad aufbocken ............................. 6-37
Motor starten .......................................... 5-2
Motorstoppschalter .............................. 3-12
Motorstörungs-Warnleuchte................... 3-3
Multifunktionsmesser-Einheit ................. 3-4
P
Parken..................................................... 5-5
Pflege ...................................................... 7-1
R
Räder .................................................... 6-20
Rad, hinten (für Modelle ohne ABS) ..... 6-39
Radlager, prüfen ................................... 6-31
Rad, vorn (für Modelle ohne ABS) ........ 6-38
Reifen .................................................... 6-17
Reserve-Warnleuchte ............................. 3-2
Rücklicht/Bremslicht ............................. 6-36
S
Schalten .................................................. 5-3
Scheibenbremsbeläge des Vorder-
und Hinterrads, prüfen ....................... 6-23
Scheinwerferlampe, auswechseln ........ 6-35
Schwingen-Drehpunkte, schmieren ..... 6-30
Seitenständer ........................................ 3-20
Seitenständer, prüfen und schmieren... 6-29
Sicherheitsinformationen ........................ 1-1
Sicherungen, wechseln ......................... 6-33
Spiel des Fußbremshebels,
einstellen............................................. 6-22
Spiel des Gasdrehgriffs, einstellen ....... 6-16
Standlichtlampe, auswechseln ............. 6-35
Starterschalter ...................................... 3-12
T
Tankverschluss ..................................... 3-16
Technische Daten ................................... 8-1
Teleskopgabel, prüfen .......................... 6-30
V
Ventilspiel.............................................. 6-17
U5D7G6G0.book Page 1 Thursday, June 18, 2015 11:17 AM

Index
10-2
10
Verkleidungsteile und Abdeckungen,
abnehmen und montieren .................... 6-7
Vorderradbremshebel-Spiel, prüfen ..... 6-21
Vorsicht bei Mattfarben .......................... 7-1
W
Wartung, Abgas-Kontrollsystem............. 6-3
Wartung und Schmierung, regelmäßig ... 6-4
Z
Zündkerze, prüfen................................... 6-9
Zünd-/Lenkschloss ................................. 3-1
Zündunterbrechungs- u.
Anlasssperrschalter-System............... 3-20
U5D7G6G0.book Page 2 Thursday, June 18, 2015 11:17 AM
