Regelmäßi ge Wartun g und Einstellun g
6-33
6
lich Zündflammen für Warmwasser be-
reiter o der Öfen. Benzin o der
Benzin dämpfe können sich leicht ent-
zün den o der explo dieren un d d ad urch
schwere Au genverletzun gen o der Be-
schä dig ung en verursachen.
U2SSG2G0.book Page 33 Friday, July 10, 2015 3:47 PM

Regelmäßi ge Wartun g un d Einstellun g
6-34
6
GAU42505

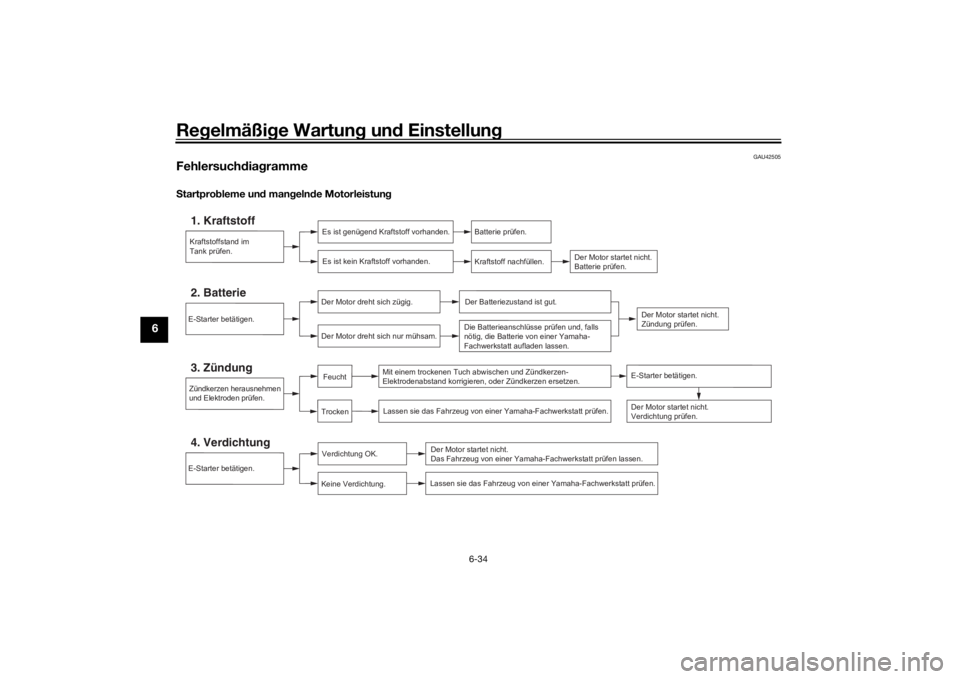

Fehlersuch dia grammeS tartpro bleme un d man geln de Motorleistun g
Kraftstoffstand im
Tank prüfen.1. Kraftstoff
Es ist genügend Kraftstoff vorhanden.
Es ist kein Kraftstoff vorhanden.
Batterie prüfen.
Kraftstoff nachfüllen.
Der Motor startet nicht.
Batterie prüfen.
Der Motor startet nicht.
Verdichtung prüfen.
E-Starter betätigen.4. Verdichtung
Verdichtung OK.
Keine Verdichtung.
Der Motor startet nicht.
Das Fahrzeug von einer Yamaha-Fachwerkstatt prüfen lassen.
Zündkerzen herausnehmen
und Elektroden prüfen.3. Zündung
Mit einem trockenen Tuch abwischen und Zündkerzen-
Elektrodenabstand korrigieren, oder Zündkerzen ersetzen. Lassen sie das Fahrzeug von einer Yamaha-Fachwerkstatt prüfen.
Lassen sie das Fahrzeug von einer Yamaha-Fachwerkstatt prüfen.
Der Motor startet nicht.
Zündung prüfen.
E-Starter betätigen.2. Batterie
Der Motor dreht sich zügig.
Der Motor dreht sich nur mühsam.
Der Batteriezustand ist gut.Die Batterieanschlüsse prüfen und, falls
nötig, die Batterie von einer Yamaha-
Fachwerkstatt aufladen lassen.
TrockenFeucht
E-Starter betätigen.
U2SSG2G0.book Page 34 Friday, July 10, 2015 3:47 PM

Regelmäßi ge Wartun g und Einstellun g
6-35
6
Motorüberhitzun g
WARNUNG
GWAT1041
Niemals den Kühler deckel a bnehmen, wenn d er Motor und d er Kühler heiß sin d. S ieden d heiße Flüssi gkeit un d heißer
Dampf können unter Druck austreten un d ernsthafte Verletzun gen verursachen. Immer a bwarten, bis der Motor a bgekühlt
ist.
 Einen dicken Lappen, wie z. B. ein Hand tuch, über den Kühlerverschluss deckel le gen un d d ann den Deckel lan gsam geg en
d en Uhrzei gersinn bis zum Anschla g d rehen, damit der restliche Druck entweichen kann. Wenn kein Zischen mehr zu ver-
nehmen ist, auf d en Deckel drücken un d g eg en den Uhrzei gersinn a bschrau ben.HINWEISFalls die vorgeschriebene Kühlflüssigkeit nicht verfügbar ist, kann notfalls auch Leitungswasser verwendet werden. Dieses aber so bald
wie möglich durch die vorschriftsmäßige Kühlflüssigkeit ersetzen.Motor abkühlen lassen.
Kühlflüssigkeitsstand im
Vorratsbehälter und im
Kühler prüfen.
Kühlflüssigkeitsstand ist OK. Kühlflüssigkeitsstand zu niedrig.
Kühlanlage auf Lecks absuchen.
Lassen Sie das Kühlsystem von
einer Yamaha-Fachwerkstatt
reparieren.Kühlflüssigkeit nachfüllen.
(Siehe HINWEIS.)
Motor anlassen. Wenn der Motor wieder überhitzt, das
Kühlsystem in einer Yamaha-Fachwerkstatt überprüfen und
reparieren lassen.
Es gibt ein
Leck.
Es gibt kein
Leck.
U2SSG2G0.book Page 35 Friday, July 10, 2015 3:47 PM

Pflege und La gerung d es Motorra ds
7-1
7
GAU37834
Vorsicht bei Mattfar benACHTUNG
GCA15193
Eini ge Mo delle sin d mit mattfar big en
Bauteilen aus gestattet. Vor d er Reini-
g un g d es Fahrzeu gs sollten Sie einen
Yamaha-Fachhän dler bezü glich ver-
wen dbarer Reini gun gsmittel zu Rate
ziehen. Wer den Bürsten, scharfe Chemi-
kalien o der Reini gun gsmittel zum S äu-
b ern dieser Bauteile benutzt, können
d iese verkratzt o der beschäd ig t wer den.
Auch Wachs sollte nicht auf mattfar big e
Bauteile auf getra gen wer den.
GAU32935
Pfle geWährend die offene Bauweise einerseits
die attraktive Technologie sichtbar macht,
hat sie andererseits den Nachteil, dass das
Motorrad ungeschützt ist. Obwohl nur
hochwertige Materialien verwendet wer-
den, sind die Bauteile nicht korrosionssi-
cher. Während bei Automobilen beispiels-
weise ein korrodierter Auspuff unbeachtet
bleibt, fallen schon kleine Rostansätze an
der Motorrad-Auspuffanlage unangenehm
auf. Regelmäßige, richtige Pflege ist nicht
nur eine Bedingung für Garantieansprüche,
sondern Ihr Motorrad wird auch besser
aussehen, länger leben und optimale Leis-
tungen erbringen.
Vor bereitun g für die Reinig ung
1. Die Schalldämpferöffnung abkühlen lassen und dann mit einer Plastiktüte
abdecken.
2. Sicherstellen, dass alle Kappen und Abdeckungen, sowie alle elektrischen
Stecker und Anschlussbuchsen, ein-
schließlich der Zündkerzenstecker,
fest sitzen.
3. Auf stark verschmutzte Stellen, die z. B. durch verkrustetes Motoröl verun-
reinigt sind, einen Kaltreiniger mit dem
Pinsel auftragen, aber niemals Kaltrei-
niger auf Dichtungen, Antriebsriemen und Radachsen auftragen. Kaltreini-
ger und Schmutz mit Wasser abspü-
len.
Reini gun g
ACHTUNG
GCA10773
 Stark säurehalti ge Rad reiniger, be-
son ders an S peichenrä dern, ver-
mei den. Wer den solche Prod ukte
für schwer zu entfernen de Ver-
schmutzun gen verwen det, das Rei-
ni gung smittel nicht län ger als vor-
g eschrie ben auf der betroffenen
S telle lassen. Die b ehandelten Teile
un bed in gt sehr g ut mit Wasser spü-
len, sofort a btrocknen un d an-
schließen d mit einem Korrosions-
schutz versehen.
 Unsach gemäße Reinig ung kann
Plastikteile (wie Verklei dung steile,
A bdeckun gen, Win dschutzschei-
b en, Streuschei ben, Instrumenten-
b eleuchtun g us w

.) und d ie Schall-
d ämpfer b eschädig en.
Ausschließlich weiche, sau bere Tü-
cher o der Schwämme mit Wasser
verwen den, um Plastikteile zu reini-
g en. Wenn sich die Plastikteile mit
Wasser allein nicht g ründlich genu g
reini gen lassen, kann ein ver dünn-
U2SSG2G0.book Page 1 Friday, July 10, 2015 3:47 PM

Pflege un d La gerun g d es Motorrad s7-2
7
tes, mildes Reini gun gsmittel zu-
sammen mit Wasser verwen det
wer den. Da Reini gun gsmittel Plas-
tikteile an greifen können, müssen
alle Reste des Reini gung smittels
mit sehr viel Wasser abgespült wer-
d en.
 Niemals scharfe Chemikalien für
Plastikteile verwen den. Niemals fol-
g en de Mittel b zw. einen mit d iesen
Mitteln ang efeuchteten Lappen
o der Schwamm benutzen: alkali-
sche o der stark säurehalti ge Reini-
g un gsmittel, Lösun gsmittel, Ben-
zin, Rostschutz- o der
-entfernun gsmittel, Brems- o der
Kühlflüssi gkeit, Batteriesäure.
 Niemals Hoch druck-Waschanla gen
o der Dampfstrahlreini ger verwen-
d en, da diese das Einsickern von
Wasser un d d amit eine Verschlech-
terun g in
d en folgen den Bereichen
verursachen: Dichtun gen (von Rä-
d ern, Schwin gla gern, Ga beln un d
Bremsen), elektrische Bestan dteile
( S tecker, Ver bin dun gen, Instrumen-
te, Schalter un d Lichter), Ent- und
Belüftun gsschläuche.
 Für Motorrä der, die mit einer Win d-
schutzschei be aus gestattet sin d:
Keine starken Reini ger o der harten S
chwämme verwen den, da sie Teile
a b stumpfen o der verkratzen wer-
d en. Eini ge Plastikreini gun gsmittel
könnten auf der Win dschutzschei-
b e Kratzer hinterlassen. Das Pro-
d ukt an einer nicht im Blickfel d lie-
g en den Stelle der
Wi n
d sch

utzschei be testen, o b es
S cheuerspuren hinterlässt. Ist die
Win dschutzschei be verkratzt, nach
d em Waschen ein Plastikpoliermit-
tel verwen den.
Nach normalem GebrauchSchmutz am besten mit warmem Wasser,
einem milden Reinigungsmittel und einem
sauberen, weichen Schwamm lösen, da-
nach gründlich mit sauberem Wasser spü-
len. Schwer zugängliche Stellen mit einer
Zahnbürste oder Flaschenbürste reinigen.
Hartnäckiger Schmutz und Insekten lassen
sich leichter entfernen, wenn zuvor ein nas-
ses Tuch einige Minuten lang auf die ver-
schmutzten Stellen gelegt wird. Nach Fahrten im Regen, auf Straßen, die
mit Salz bestreut wurd
en oder in Küstennä-heDa Meeressalz und Streusalz in Verbindung
mit Wasser extrem korrosiv wirken, führen
Sie bitte nach jeder Fahrt in Regen, Küsten-
nähe oder auf gestreuten Straßen folgende
Schritte durch.HINWEISIm Winter gestreutes Salz kann noch bis in
den Frühling hinein auf Straßen vorhanden
sein.1. Das Motorrad abkühlen lassen und
dann mit kaltem Wasser und einem
milden Reinigungsmittel abwaschen.
ACHTUNG: Kein warmes Wasser
verwen den, da es d ie Korrosions-
aktivität des Salzes erhöht.
[GCA10792]
2. Um Korrosion zu verhindern, nach
dem Trocknen des Motorrads ein Kor-
rosionsschutzspray auf alle Metal-
loberflächen, einschließlich verchrom-
ter und vernickelter
Metalloberflächen, sprühen.
Nach der Reini gung
1. Das Motorrad mit einem Leder oder einem saugfähigen Tuch trockenwi-
schen.
U2SSG2G0.book Page 2 Friday, July 10, 2015 3:47 PM

Pflege und La gerung d es Motorra ds
7-3
7
2. Verwenden Sie zur Pflege von ver-
chromten, Aluminium- und Edelstahl-
Teilen, auch an der Auspuffanlage,
eine Chrompolitur. (Sogar die tempe-
raturbedingte Verfärbung von Edel-
stahl-Auspuffanlagen kann mit einer
solchen Politur entfernt werden.)
3. Alle Metalloberflächen müssen mit ei-
nem Korrosionsschutzspray vor Kor-
rosion geschützt werden, auch wenn
sie verchromt oder vernickelt sind.
4. Verwenden Sie Sprühöl als Universal- reiniger, um noch vorhandene Rest-
verschmutzungen zu entfernen.
5. Steinschläge und andere kleine Lack- schäden mit Farblack ausbessern
bzw. mit Klarlack versiegeln.
6. Alle lackierten und verchromten Ober- flächen einwachsen. Polituren nicht zu
häufig einsetzen, denn diese enthalten
Schleifmittel, die eine dünne Schicht
des Lackes abtragen.
7. Das Motorrad vollständig trocknen
lassen, bevor es untergestellt oder ab-
gedeckt wird.
WARNUNG
GWA11132
Verunreini gun gen auf d en Bremsen o der
Reifen kann zu Kontrollverlust führen. 
Sicherstellen, dass sich we der Öl
noch Wachs auf d en Bremsen oder
Reifen befin det.
 Gegeb enenfalls Bremsschei ben
un d - beläg e mit Aceton o der einem
hand elsüblichen Bremsenreini ger
säu bern; Reifen mit warmem Was-
ser un d einem mil den Reini gung s-
mittel a bwaschen. Vor Fahrten mit
höheren Geschwin dig keiten die
Bremsleistun g un d d as Fahrverhal-
ten des Motorra ds in d en Kurven
testen.
ACHTUNG
GCA10951
 Wachs und Öl stets sparsam auftra-
g en un d je glichen Ü berschuss a b-
wischen.
 Niemals Öl o der Wachs auf den An-
trie bsriemen auftra gen.
 Niemals Gummi- o der Kunststoff-
teile einölen b zw. wachsen, son-
d ern mit g eeigneten Pfle gemitteln
b ehan deln.
 Polituren nicht zu häufi g einsetzen,
d enn diese enthalten Schleifmittel,
d ie eine d ünne Schicht des Lackes
a b tra gen.
HINWEIS Produktempfehlungen erhalten Sie
bei Ihrem Yamaha-Händler.
 Die Scheinwerfer-Streuscheiben kön-
nen beim Waschen, in regnerischem
Wetter oder bei feuchten Klimabedin-
gungen beschlagen. Durch kurzzeiti-
ges Einschalten der Scheinwerfer
kann die Feuchtigkeit von der Streu-
scheibe entfernt werden.
U2SSG2G0.book Page 3 Friday, July 10, 2015 3:47 PM

Pflege un d La gerun g d es Motorrad s7-4
7
GAU44454
AbstellenKurzzeiti ges A bstellen
Das Motorrad sollte stets kühl und trocken
untergestellt und mit einer luftdurchlässi-
gen Plane abgedeckt werden, um es vor
Staub zu schützen. Achten Sie darauf, dass
der Motor und die Auspuffanlage kühl sind,
bevor Sie das Motorrad abdecken.ACHTUNG
GCA10811
 Stellen Sie ein nasses Motorra d nie-
mals in eine un belüftete Gara ge
o der decken es mit einer Plane a b,
d enn dann bleib t das Wasser auf
d en Bauteilen stehen, un d d as kann
Rost bild ung zur Fol ge hab en.
 Um Korrosion zu verhind ern, feuch-
te Keller, Ställe (Anwesenheit von
Ammoniak) un d Bereiche, in d enen
starke Chemikalien g elagert wer-
d en, vermei den.S tillle gung
Möchten Sie Ihr Motorrad mehrere Monate
stilllegen, sollten folgende Schutzvorkeh-
rungen getroffen werden: 1. Folgen Sie allen Anweisungen im Ab-
schnitt “Pflege” in diesem Kapitel. 2. Füllen Sie den Kraftstofftank und fü-
gen Sie einen stabilisierenden Zusatz
hinzu (falls erhältlich), um den Tank
vor Rostbefall zu schützen und eine
chemische Veränderung des Kraft-
stoffs zu verhindern.
3. Zum Schutz der Zylinder, Kolbenrin- ge, etc. vor Korrosion die folgenden
Schritte ausführen:
a. Die Zündkerzenstecker abziehen und dann die Zündkerzen heraus-
schrauben.
b. Je etwa einen Teelöffel Motoröl durch die Kerzenbohrungen ein-
füllen.
c. Die Zündkerzenstecker auf die Zündkerzen aufstecken und dann
die Zündkerzen auf den Zylinder-
kopf legen, sodass die Elektroden
Masseverbindung haben. (Damit
wird im nächsten Schritt die Fun-
kenbildung begrenzt.)
d. Den Motor einige Male mit dem
Anlasser durchdrehen. (Dadurch
wird die Zylinderwand mit Öl be-
netzt.) WARNUNG! Um Beschä-
d ig ung en un d Verletzun gen
d urch Funken zu vermei den,
b eim Durch drehen des Motors sicherstellen,
dass die Zün dker-
zenelektro den geer det sin d.

[GWA10952]
e. Die Zündkerzenstecker von den Zündkerzen abziehen, die Zünd-
kerzen einschrauben und die
Zündkerzenstecker wieder auf die
Zündkerzen aufsetzen.
4. Sämtliche Seilzüge sowie alle Hebel- und Ständer-Drehpunkte ölen.
5. Den Luftdruck der Reifen kontrollieren
und ggf. korrigieren. Anschließend
das Motorrad so aufbocken, dass bei-
de Räder über dem Boden schweben.
Anderenfalls jeden Monat die Räder
etwas verdrehen, damit die Reifen
nicht ständig an derselben Stelle auf-
liegen und dadurch beschädigt wer-
den.
6. Jede Schalldämpferöffnung mit einer
Plastiktüte so abdecken, dass keine
Feuchtigkeit eindringen kann.
7. Die Batterie ausbauen und vollständig
aufladen. Die Batterie an einem küh-
len, trockenen Ort lagern und einmal
pro Monat aufladen. Die Batterie nicht
an einem übermäßig kalten oder war-
men Ort [unter 0 °C (30 °F) oder über
30 °C (90 °F)] lagern. Nähere Angaben
zum Lagern der Batterie siehe Seite
6-26.
U2SSG2G0.book Page 4 Friday, July 10, 2015 3:47 PM

Pflege und La gerung d es Motorra ds
7-5
7
HINWEISNotwendige Reparaturen vor der Stillle-
gung des Motorrads ausführen.U2SSG2G0.book Page 5 Friday, July 10, 2015 3:47 PM
