Funktionen der Instru mente un d Be dienun gselemente
3-4
3
HINWEIS Bei Fahrzeugen mit Kühlerlüfter schal-
tet sich der (die) Kühlerlüfter je nach
Kühlflüssigkeitstemperatur im Kühler
automatisch ein oder aus.
 Bei Überhitzung des Motors, siehe
Seite 6-35 für weitere Anweisungen.
GAU42775
Motorstörun gs-Warnleuchte “ ”
Diese Warnleuchte leuchtet auf, wenn im
elektrischen Stromkreis der den Motor
überwacht, ein Problem detektiert wird.
Lassen Sie in diesem Fall die Stromkreis-
Prüfeinrichtung von einer Yamaha-Fach-
werkstatt überprüfen. (Beschreibung der
Stromkreis-Prüfeinri chtung siehe Seite
3-7.)
Der elektrische Stromkreis der Warnleuch-
te kann durch Drehen des Schlüssels in
Stellung “ON” geprüft werden. Die Warn-
leuchte sollte einige Sekunden lang auf-
leuchten und dann erlöschen.
Leuchtet die Warnleuchte nicht auf, wenn
der Schlüssel auf “ON” gedreht wird, oder
wenn sie nicht erlischt, sollten Sie den
Stromkreis von eine r Yamaha-Fachwerk-
statt kontrollieren lassen.
GAU50696

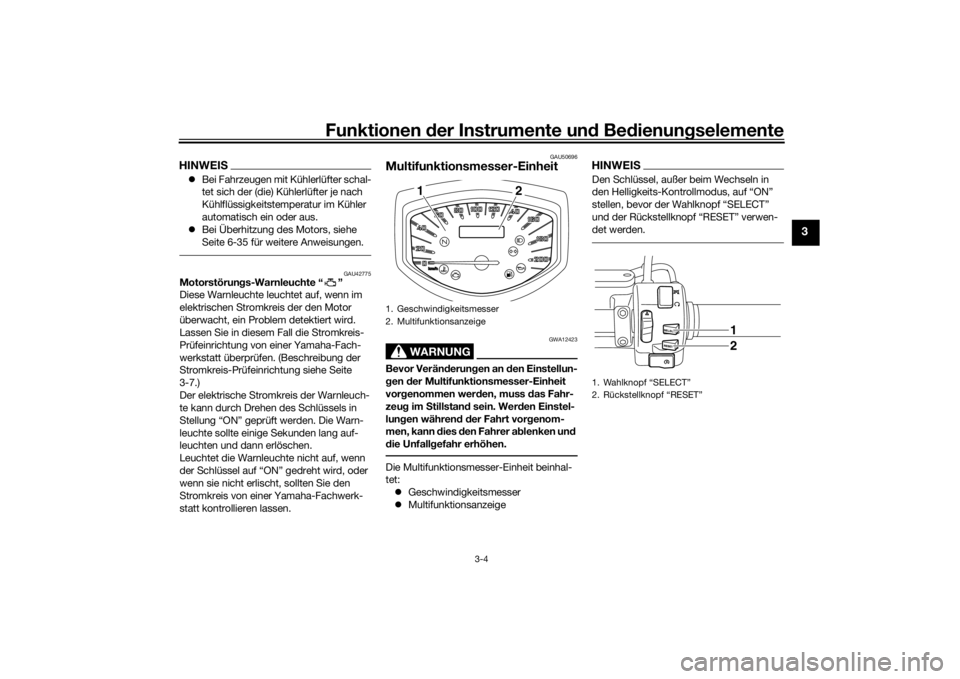

Multifunktionsmesser-Einheit
WARNUNG
GWA12423
Bevor Verän derun gen an d en Einstellun-
g en der Multifunktionsmesser-Einheit
vor genommen wer den, muss d as Fahr-
zeu g im S tillstan d sein. Wer den Einstel-
lun gen währen d d er Fahrt vor genom-
men, kann dies den Fahrer a blenken un d
d ie Unfall gefahr erhöhen.Die Multifunktionsmesser-Einheit beinhal-
tet:
 Geschwindigkeitsmesser
 Multifunktionsanzeige
HINWEISDen Schlüssel, außer beim Wechseln in
den Helligkeits-Kontrollmodus, auf “ON”
stellen, bevor der Wahlknopf “SELECT”
und der Rückstellknopf “RESET” verwen-
det werden.
1. Geschwindigkeitsmesser
2. Multifunktionsanzeige
2
1
1. Wahlknopf “SELECT”
2. Rückstellknopf “RESET”
1
2
U2SSG2G0.book Page 4 Friday, July 10, 2015 3:47 PM

Funktionen der Instru mente un d Be dienun gselemente
3-5
3

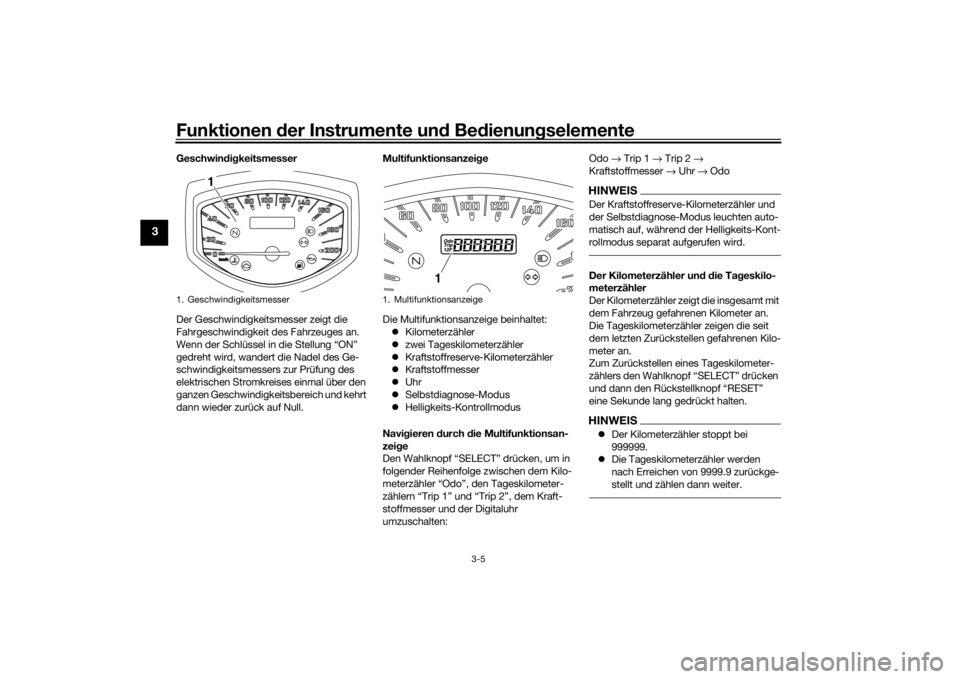

Geschwin dig keitsmesser
Der Geschwindigkeitsmesser zeigt die
Fahrgeschwindigkeit des Fahrzeuges an.
Wenn der Schlüssel in die Stellung “ON”
gedreht wird, wandert die Nadel des Ge-
schwindigkeitsmessers zur Prüfung des
elektrischen Stromkreises einmal über den
ganzen Geschwindigkeitsbereich und kehrt
dann wieder zurück auf Null. Multifunktionsanzei
ge
Die Multifunktionsanzeige beinhaltet:  Kilometerzähler
 zwei Tageskilometerzähler
 Kraftstoffreserve-Kilometerzähler
 Kraftstoffmesser
 Uhr
 Selbstdiagnose-Modus
 Helligkeits-Kontrollmodus
Navi gieren durch die Multifunktionsan-
zei ge
Den Wahlknopf “SELECT” drücken, um in
folgender Reihenfolge zwischen dem Kilo-
meterzähler “Odo”, den Tageskilometer-
zählern “Trip 1” und “Trip 2”, dem Kraft-
stoffmesser und der Digitaluhr
umzuschalten: Odo
→ Trip 1 → Trip 2 →
Kraftstoffmesser → Uhr → Odo
HINWEISDer Kraftstoffreserve-Kilometerzähler und
der Selbstdiagnose-Modus leuchten auto-
matisch auf, während der Helligkeits-Kont-
rollmodus separat aufgerufen wird.Der Kilometerzähler un d d ie Ta geskilo-
meterzähler
Der Kilometerzähler zeigt die insgesamt mit
dem Fahrzeug gefahrenen Kilometer an.
Die Tageskilometerzähler zeigen die seit
dem letzten Zurückstellen gefahrenen Kilo-
meter an.
Zum Zurückstellen ei nes Tageskilometer-
zählers den Wahlknopf “SELECT” drücken
und dann den Rückstellknopf “RESET”
eine Sekunde lang gedrückt halten.HINWEIS Der Kilometerzähler stoppt bei
999999.
 Die Tageskilometerzähler werden
nach Erreichen von 9999.9 zurückge-
stellt und zählen dann weiter.
1. Geschwindigkeitsmesser
1
1. Multifunktionsanzeige
1
U2SSG2G0.book Page 5 Friday, July 10, 2015 3:47 PM

Funktionen der Instru mente un d Be dienun gselemente
3-6
3
Kraftstoffreserve-Kilometerzähler
Bei niedrigem Kraftstoffstand leuchtet die
Reserve-Warnleuchte auf (siehe Seite 3-2)
und die Anzeige wechselt zum Reservekilo-
meterzähler “Trip F” und der Reservekilo-
meterzähler zeichnet die ab diesem Punkt
zurückgelegte Strecke auf. In diesem Fall
den Wahlknopf “SELECT” drücken, um die
Anzeige in folgender Reihenfolge umzu-
schalten:
Trip F → Trip 1 → Trip 2 →
Kraftstoffmesser → Uhr → Odo → Trip FHINWEISDer Kraftstoffreserve-Kilometerzähler kann
manuell zurückgestellt werden, oder er
wird nach dem Tanken und Fahren von
5 km (3 mi) automatisch zurückgestellt und
aus der Anzeige ausgeblendet.
Kraftstoffmesser
Der Kraftstoffmesser zeigt den Kraftstoff-
vorrat an. Die Anzahl der Display-Segmen-
te nimmt mit abnehmendem Kraftstoff-
stand von “F” (voll) in Richtung “E” (leer) ab.
Wenn der Kraftstoffmesser von zwei Seg-
menten zu einem Segment wechselt, ist
noch eine Kraftstoffmenge von etwa unge-
fähr 4.1 L (1.08 US gal, 0.90 Imp.gal) im
Kraftstofftank. So bald wie möglich auftan-
ken. Uhr
Die Uhr verwendet ein 12-Stunden-Zeitfor-
mat.
Uhr stellen
1. Wahlknopf “SELECT” drücken, um
das Display auf die Uhr-Betriebsart
umzuschalten.
2. Den Wahlknopf “SELECT” und den Rückstellknopf “RESET” gemeinsam
drei Sekunden lang drücken. Die
Stundenanzeige beginnt zu blinken.
3. Den Wahlknopf “SELECT” drücken,
um die Stunden einzustellen.
4. Den Rückstellknopf “RESET” drü- cken, woraufhin die Minutenanzeige
zu blinken beginnt.
5. Den Wahlknopf “SELECT” drücken, um die Minuten einzustellen.
1. Kraftstoffmesser
2. Segment
1
2
1. Uhr
1
U2SSG2G0.book Page 6 Friday, July 10, 2015 3:47 PM

Funktionen der Instru mente un d Be dienun gselemente
3-7
3
6. Den Rückstellknopf “RESET” drücken
und loslassen, um die Uhr zu starten.
S el bst dia gnose-Mo dus
Dieses Modell ist mit einer Stromkreis-Prüf-
funktion für die Prüfung verschiedener
Stromkreise ausgestattet.
Falls in einem dieser Stromkreise ein Prob-
lem detektiert wird, le uchtet die Motorstö-
rungs-Warnleuchte auf und die Anzeige
zeigt einen Fehlercode an.
Wenn die Anzeige einen Fehlercode an-
zeigt, notieren Sie die Codenummer und
lassen Sie das Fahrzeug von einer
Yamaha-Fachwerkstatt überprüfen.
ACHTUNG
GCA11591
Erscheint auf d em Anzeigefel d ein Feh-
lerco de, sollte das Fahrzeu g so b ald wie
mö glich ü berprüft wer den, um mö gliche
Beschä dig un gen des Motors zu vermei-

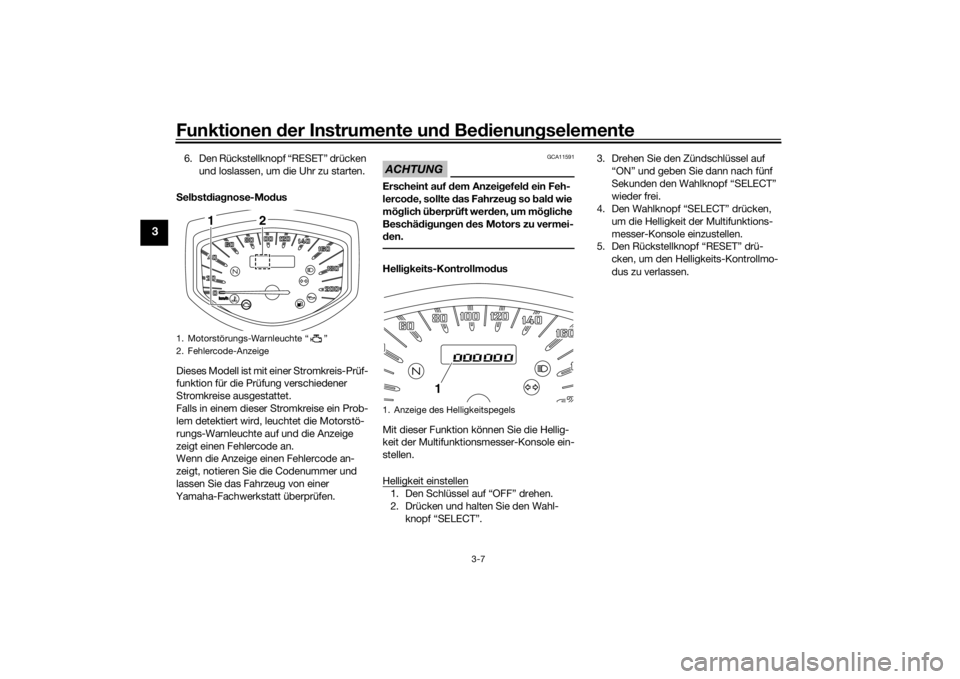

d en.Helli gkeits-Kontrollmo dus
Mit dieser Funktion können Sie die Hellig-
keit der Multifunktionsmesser-Konsole ein-
stellen.
Helligkeit einstellen1. Den Schlüssel auf “OFF” drehen.
2. Drücken und halten Sie den Wahl- knopf “SELECT”. 3. Drehen Sie den Zündschlüssel auf
“ON” und geben Sie dann nach fünf
Sekunden den Wahlknopf “SELECT”
wieder frei.
4. Den Wahlknopf “SELECT” drücken,
um die Helligkeit der Multifunktions-
messer-Konsole einzustellen.
5. Den Rückstellknopf “RESET” drü-
cken, um den Helligkeits-Kontrollmo-
dus zu verlassen.
1. Motorstörungs-Warnleuchte “ ”
2. Fehlercode-Anzeige
1
2
1. Anzeige des Helligkeitspegels
1
U2SSG2G0.book Page 7 Friday, July 10, 2015 3:47 PM

Funktionen der Instru mente un d Be dienun gselemente
3-8
3
GAU1234H
LenkerarmaturenLinks Rechts
GAU12351
Lichthupenschalter “ ”
Drücken Sie diese Taste, um die Schein-
werfer kurz aufleuchten zu lassen.
GAU12401
A
bblen dschalter “ / ”
Zum Einschalten des Fernlichts den Schal-
ter auf “ ”, zum Einschalten des Ab-
blendlichts den Schalter auf “ ” stellen.
GAU12461
Blinkerschalter “ / ”
Vor dem Rechtsabbiegen den Schalter
nach “ ” drücken. Vor dem Linksabbie-
gen den Schalter nach “ ” drücken. So- bald der Schalter losgelassen wird, kehrt er
in seine Mittelstellung zurück. Um die Blin-
ker auszuschalten, den Schalter hineindrü-
cken, nachdem dieser in seine Mittelstel-
lung zurückgebracht wurde.
GAU12501
Hupenschalter “ ”
Zum Auslösen der Hupe diesen Schalter
betätigen.
GAU12661
Motorstoppschalter “ / ”
Diesen Schalter vor dem Anlassen des Mo-
tors auf “ ” stellen. Diesen Schalter
auf “ ” stellen, um den Motor in einem
Notfall, z. B. wenn das Fahrzeug stürzt oder
wenn der Gaszug klemmt, zu stoppen.
GAU12713
S
tarterschalter “ ”
Zum Anlassen des Motors diesen Schalter
betätigen. Vor dem Starten die Anweisun-
gen zum Anlassen des Motors lesen; siehe
dazu Seite 5-1.
GAU41701
Die Motorstörungs-Warnleuchte leuchtet
auf, wenn der Schlüssel in die Stellung
“ON” gedreht und der Starterschalter ge-
drückt wird, damit wird jedoch keine Stö-
rung angezeigt.
1. Lichthupenschalter “ ”
2. Abblendschalter “ / ”
3. Blinkerschalter “ / ”
4. Hupenschalter “ ”
3
4 12
1. Motorstoppschalter “ / ”
2. Wahlknopf “SELECT”
3. Rückstellknopf “RESET”
4. Starterschalter “ ”
5. Warnblinkschalter “ ”
1
5 2
3
4
U2SSG2G0.book Page 8 Friday, July 10, 2015 3:47 PM

10-1
10
IndexAAbblendschalter ...................................... 3-8
Abdeckung, abnehmen und
montieren.............................................. 6-8
Abstellen ................................................. 7-4BBatterie ................................................. 6-26
Blinker-Kontrollleuchte ........................... 3-2
Blinkerschalter ........................................ 3-8
Blinker und Bremslicht/Rücklicht ......... 6-31
Bordwerkzeug......................................... 6-2
Bowdenzüge, prüfen und schmieren .... 6-22
Bremsflüssigkeitsstand, prüfen ............ 6-20
Bremsflüssigkeit, wechseln .................. 6-21
Bremslichtschalter ................................ 6-19DDurchhang des Antriebsriemens .......... 6-21EEinfahrvorschriften .................................. 5-3FFahrzeug-Identifizierungsnummer .......... 9-1
Federbein, einstellen............................. 3-15
Fehlersuchdiagramme .......................... 6-34
Fehlersuche .......................................... 6-32
Fernlicht-Kontrollleuchte ........................ 3-3
Fußbremshebel ..................................... 3-10
Fußbrems- und Schalthebel, prüfen und schmieren .................................... 6-23
Fußschalthebel ..................................... 3-10GGasdrehgriff und Gaszug, kontrollieren und schmieren .................................... 6-23HHandbremshebel .................................. 3-10 Handbrems- und Kupplungshebel,
prüfen und schmieren ........................ 6-23
Helmhalter ............................................ 3-15
Hinterradaufhängung, sc hmieren ......... 6-24
Hupenschalter ........................................ 3-8
IIdentifizierungsnummern ........................ 9-1KKatalysator ........................................... 3-13
Kennzeichenbeleuchtung ..................... 6-31
Kontrollleuchten und Warnleuchten ....... 3-2
Kraftstoff............................................... 3-11
Kraftstofftank-Belüftungsschlauch/ Überlaufschlauch ............................... 3-13
Kraftstoff, Tipps zum Sparen ................. 5-3
Kühlflüssigkeit ...................................... 6-12
Kühlflüssigkeitstemperatur- Warnleuchte ......................................... 3-3
Kupplungshebel ..................................... 3-9
Kupplungshebel-Spiel, einstellen ......... 6-17LLage der Teile ......................................... 2-1
Leerlauf-Kontrollleuchte ......................... 3-2
Lenkerarmaturen .................................... 3-8
Lenkung, prüfen ................................... 6-26
Lichthupenschalter ................................. 3-8
Luftfiltereinsatz, ersetzen ..................... 6-14MModellcode-Plakette .............................. 9-1
Motor anlassen ....................................... 5-1
Motoröl und Ölfilterpatrone .................. 6-10
Motorrad aufbocken ............................. 6-32
Motor-Seriennummer ............................. 9-1
Motorstoppschalter ................................ 3-8 Motorstörungs-Warnleuchte ...................3-4
Multifunktionsmesser-Einheit..................3-4
OÖlstand-Warnleuchte ..............................3-3PParken .....................................................5-4
Pflege ......................................................7-1RRäder ....................................................6-17
Radlager, prüfen ...................................6-26
Reifen ....................................................6-15
Reserve-Warnleuchte .............................3-3
Rückstellknopf RESET ............................3-9SSchalten ..................................................5-2
Scheibenbremsbeläge des
Vorder- und Hinterrads, prüfen...........6-19
Scheinwerferlampe, auswechseln ........6-29
Schwingen-Drehpunkte, schmieren......6-25
Seitenständer ........................................3-16
Seitenständer, prüfen und schmieren ...6-24
Sicherheitsinformationen ........................1-1
Sicherungen, wechseln .........................6-28
Sitzbank ................................................3-14
Spiel des Gasdrehgriffs, prüfen ............6-15
Spiel des Handbremshebels, prüfen.....6-18
Standlichtlampe, auswechseln .............6-30
Starterschalter.........................................3-8TTankverschluss .....................................3-11
Technische Daten ...................................8-1
Teleskopgabel, prüfen ..........................6-25VVentilspiel ..............................................6-15
U2SSG2G0.book Page 1 Friday, July 10, 2015 3:47 PM
