2016 YAMAHA XVS1300A Bruksanvisningar (in Swedish)

Periodiskt underhåll och justering
6-18
6
7. Dra åt låsmuttern på kopplingskabeln,och för sedan tillbaka gummiskyddet i
sitt läge.
8. Dra åt låsmuttern på kopplingshand-
taget, och för sedan tillbaka gummi-
skyddet i sitt läge.
MAU37914
Kontroll av bromshandtagets
spelDet får inte finnas något fritt spel i broms-
reglaget. Låt en Ya maha-återförsäljare
kontrollera bromssystemet om spel finns.
VARNING
MWA14212
En mjuk och svampig känsla i broms-
handtaget tyder på att det finns luft i
bromssystemet. Om det finns luft i
bromssystemet ska du låta en Yamaha-
återförsäljare avlufta systemet innan du
använder fordonet. Luft i bromssyste-
met försämrar bromsverkan och kan
leda till att du tappar kontrollen.
MAU22274
BromljuskontakterBromsljuset, som aktiveras med bromspe-
dalen och bromshandtaget, ska tändas all-
deles innan inbromsningen verkar. Vid
behov justeras kontakten för det bakre
bromsljuset enligt följande, men kontakten
för det främre bromsljuset måste justeras
av en Yamaha-återförsäljare.
Vrid justermuttern för bromsljuskontakt
samtidigt som du håller fast bromsljuskon-
takten. För att bromsljuset ska tändas tidi-
gare, vrid justermuttern i riktning (a). För att
bromsljuset ska tändas senare, vrid juster-
muttern i riktning (b).

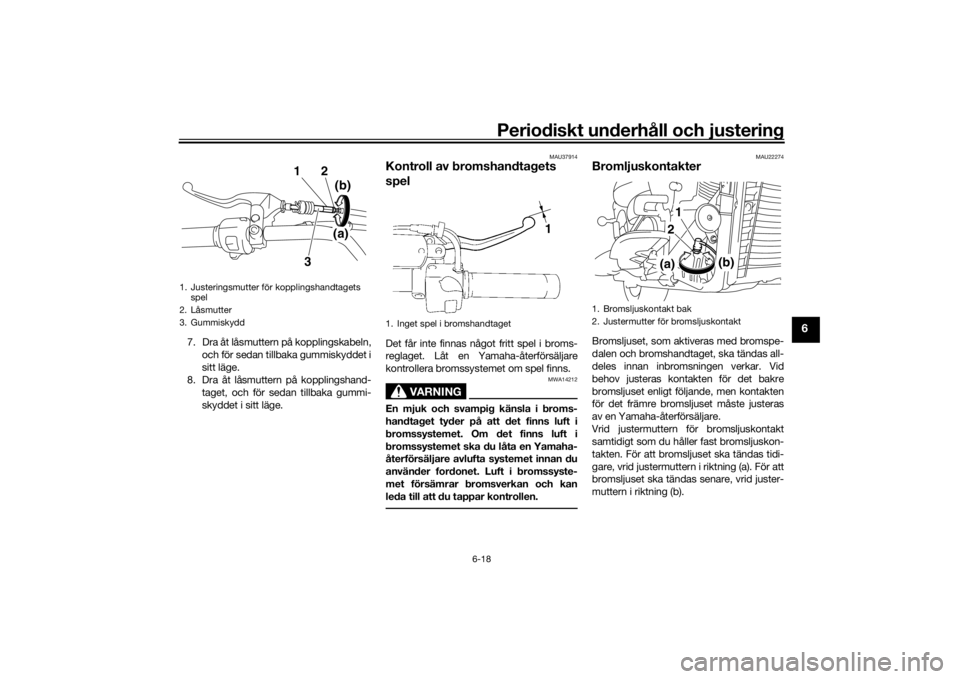

1. Justeringsmutter för kopplingshandtagets spel
2. Låsmutter
3. Gummiskydd
12
(a)
(b)
3
1. Inget spel i bromshandtaget
1
1. Bromsljuskontakt bak
2. Justermutter för bromsljuskontakt
(a)2
1
(b)
U1CSM2M0.book Page 18 Friday, July 24, 2015 11:46 AM

Periodiskt underhåll och justering
6-19
6
MAU22393
Kontroll av bromsbelägg fram
och bakFörslitningen av bromsbeläggen fram och
bak måste kontrolleras vid de intervall som
anges i tabellen för regelbunden skötsel
och smörjning.
MAU58500
Bromsbelägg, fram
För UBS-modeller
Bromsoken fram är utrustade med dubbla
bromsbelägg.
Bromsbeläggen för frambromsen har ett in-
dikeringsspår för bromsbeläggens förslit-
ning som gör att du kan kontrollera
förslitningen utan att ta isär bromsen. Titta
på indikeringsspåret för att kontrollerabromsbeläggens förslitning. Om ett broms-
belägg är så slitet att indikeringsspåret
knappast syns bör du låta en Yamaha-åter-
försäljare byta alla bromsbelägg.
För modeller utan UBS
Bromsbeläggen för frambromsen har ett in-
dikeringsspår för bromsbeläggens förslit-
ning som gör att du kan kontrollera
förslitningen utan att ta isär bromsen. Titta
på indikeringsspåret för att kontrollera
bromsbeläggens förslitning. Om ett broms-
belägg är så slitet att indikeringsspåret
knappast syns bör du låta en Yamaha-åter-
försäljare byta alla bromsbelägg.
MAU22501
Bromsbelägg, bak
Kontrollera om bromsbeläggen bak är ska-
dade och mät beläggens tjocklek. Om ett
bromsbelägg är skadat eller om beläggets
tjocklek understiger 0.8 mm (0.03 in), bör
du låta en Yamaha-återförsäljare byta alla
bromsbelägg.
1. Indikeringsspår för bromsbeläggens förslit-
ning
1
1
1. Indikeringsspår för bromsbeläggens förslit-ning
1
1
1. Tjocklek på beläggen
U1CSM2M0.book Page 19 Friday, July 24, 2015 11:46 AM

Periodiskt underhåll och justering
6-20
6
MAU22582
Kontroll av bromsvätskenivånKontrollera att bromsvätskenivån är över
miniminivån före varje körning. Kontrollera
att bromsvätskenivån ligger vid behållarens
övre del. Fyll på bromsvätska vid behov.
Frambroms
Bakbroms
VARNING
MWA15991
Felaktigt underhåll kan leda till att brom-
sarna inte fungerar. Beakta följande:
 För lite bromsvätska kan göra att
luft tränger in i bromssystemet vil-
ket försämrar bromsförmågan.
 Rengör påfyllningslocket innan det
tas bort. Använd bara DOT 4-
bromsvätska från en förseglad be-
hållare.
 Använd bara den specificerade
bromsvätskan, annars kan gummi-
tätningarna försämras vilket leder
till läckage.
 Fyll på med samma bromsvätska
som redan finns i systemet. Om du
fyller på en annan bromsvätska än
DOT 4 kan det leda till en farlig ke-
misk reaktion.
 Var försiktig så att du inte får in vat-
ten när du fyller på bromsvätska.
Vatten sänker bromsvätskans kok-
punkt kraftigt och kan resultera i
ånglås.
VIKTIGT
MCA17641
Bromsvätska kan skada lackerade ytor
och plastdetaljer. Torka alltid upp ut-
spilld bromsvätska omedelbart.När bromsbeläggen slits är det naturligt att
bromsvätskenivån gradvis sjunker. En låg
bromsvätskenivå kan tyda på slitna broms-
belägg och/eller läckor i bromssystemet,
kom därför ihåg att kontrollera bromsbe-
läggens förslitning och om det finns läckor
i bromssystemet. Om bromsvätskenivån
sjunker plötsligt bör du be en Yamaha-åter-
försäljare att kontrollera orsaken innan du
kör fordonet.
1. Min-markering
1. Min-markering
LOWER
1
Specificerad bromsvätska:
DOT 4
U1CSM2M0.book Page 20 Friday, July 24, 2015 11:46 AM

Periodiskt underhåll och justering
6-21
6
MAU22733
Byte av bromsvätskaLåt en Yamaha-återförsäljare byta broms-
vätskan vid de intervall som anges under
OBS i tabellen för regelbunden skötsel och
smörjning. Dessutom bör oljetätningarna i
huvudcylinder och bromsok bytas samt
bromsslangar bytas vid de intervall som
anges nedan eller om bromssystemet är
skadat eller läcker.  Oljetätningar: Byt vartannat år.
 Bromsslangar: Byt vart fjärde år.
MAU23041
KuggremsspänningKuggremsspänningen bör kontrolleras och
justeras vid de intervall som anges i tabel-
len för regelbunden skötsel och smörjning.
MAU38413
För att kontrollera kuggremsspänningen
1. Ställ motorcykeln på sidostödet.
2. Notera den aktuella positionen på kuggremmen med hjälp av markering-
arna vid kuggremmens kontrollhål.TIPSMarkeringarna i närheten av kuggremmen
sitter med 5.0 mm (0.2 in) avstånd.
3. Notera positionen på kuggremmennär en kraft på 45 N (4.5 kgf, 10 lbf)
läggs på remmen med hjälp av en
remspänningsmätare som visas.TIPSDu kan skaffa en remspänningsmätare hos
en Yamaha-återförsäljare.4. Beräkna remspänningen genom attsubtrahera det mätresultat som note-
rades i steg 2 från det mätresultat som
noterades i steg 3.
1. Kuggrem
2. Markeringar2
1
1. Remspänningsmätare
2. KuggremsspänningKuggremsspänning: 5.0–7.0 mm (0.20–0.28 in)
6 8 10 12 14
1
2
U1CSM2M0.book Page 21 Friday, July 24, 2015 11:46 AM

Periodiskt underhåll och justering
6-22
6
5. Om det är något fel på kuggrems-spänningen, låt en Yamaha-återför-
säljare justera det.
MAU23098
Kontroll och smörjning av kablarAlla reglagekablars funktion och skick bör
kontrolleras före varje körning och kabelän-
darna bör smörjas vid behov. Om någon
reglagekabel är skadad eller inte går lätt, låt
en Yamaha-återförsälja re kontrollera eller
byta den. VARNING! Skada på kablarnas
yttre hölje kan ge upphov till att det bör-
jar rosta vilket kan medföra att rörelsen
kan kärva. Byt ut skadade kablar så
snart som möjligt för att undvika farliga
körförhållanden.
[MWA10712] MAU49921
Kontroll av och smörjning av
gashandtag och kabelGashandtagets funktion bör kontrolleras
före varje körning. Dessutom måste kabeln
smörjas av en Yamaha-återförsäljare vid de
intervall som anges i tabellen för regelbun-
det underhåll.
Rekommenderat smörjmedel: Yamaha cable lubricant eller annat
lämpligt smörjmedel för kabel
U1CSM2M0.book Page 22 Friday, July 24, 2015 11:46 AM

Periodiskt underhåll och justering
6-23
6
MAU44276
Kontroll av och smörjning av
bromspedal och växelpedalFunktionen på bromspedal och växelpedal
bör kontrolleras före varje körning och led-
punkterna bör smörjas vid behov.
Bromspedal
Växelpedal
MAU23144
Kontroll av och smörjning av
broms- och kopplingshandtagFunktionen på broms- och kopplingshand-
tag bör kontrolleras före varje körning och
ledpunkterna bör smörjas vid behov.
Bromshandtag
Kopplingshandtag
Rekommenderat smörjmedel: Litiumbaserat fett
Rekommenderade smörjmedel:Bromshandtag:
Silikonbaserat fett
Kopplingshandtag: Litiumbaserat fett
U1CSM2M0.book Page 23 Friday, July 24, 2015 11:46 AM

Periodiskt underhåll och justering
6-24
6
MAU23203
Kontroll och smörjning av sido-
stödFunktionen på sidostödet bör kontrolleras
före varje körning och ledpunkten och kon-
taktytorna metall-mot-metall bör smörjas
vid behov.
VARNING
MWA10732
Om sidostödet inte går att fälla upp eller
ned lätt bör du låta en Yamaha-återför-
säljare kontrollera eller reparera det. An-
nars kan sidostödet komma i kontakt
med marken och störa föraren, som då
kan förlora kontrollen över motorcykeln.
MAU23252
Smörjning av bakfjädringLedpunkterna i bakfjädringen måste smör-
jas av en Yamaha-återförsäljare vid de in-
tervall som anges i tabellen för regelbunden
skötsel och smörjning.
MAUM1653
Smörjning av svingarmens led-
punkterSvingarmens ledpunkter måste smörjas av
en Yamaha-återförsäljare vid de intervall
som anges i tabellen för regelbunden sköt-
sel och smörjning.
Rekommenderat smörjmedel: Litiumbaserat fett
Rekommenderat smörjmedel:Litiumbaserat fett
Rekommenderat smörjmedel:
Litiumbaserat fett
U1CSM2M0.book Page 24 Friday, July 24, 2015 11:46 AM

Periodiskt underhåll och justering
6-25
6
MAU51951
Kontroll av framgaffelnFramgaffelns skick och funktion måste
kontrolleras enligt följande vid de intervall
som anges i tabellen för regelbunden sköt-
sel och smörjning.
För att kontrollera skicket
Kontrollera om framgaffeln är repig, skadad
eller om det läcker olja.
För att kontrollera funktionen1. Ställ fordonet på ett plant underlag
och håll det upprätt. VARNING! Se till
att fordonet står stadigt så att det
inte faller omkull och orsakar per-
sonskador.
[MWA10752]
2. Bromsa med frambromsen och tryck ner styret flera gånger och kontrollera
att framgaffeln mjukt trycks ihop och
går upp igen.
VIKTIGT
MCA10591
Om du ser någon skada eller om fram-
gaffeln inte går mjukt, låt en Yamaha-
återförsäljare kontrollera eller reparera
den.
MAU23285
Kontroll av styrningenSlitna eller lösa styrlager kan vara farligt.
Därför måste styrningens funktion kontrol-
leras enligt följande vid de intervall som
anges i tabellen för regelbunden skötsel
och smörjning.1. Lyft upp framhjulet från marken. (Se
sidan 6-33.) VARNING! Se till att for-
donet står stadigt så att det inte fal-
ler omkull och orsakar
personskador.
[MWA10752]
2. Fatta tag i framgaffelns nederdel och försök att röra den fram och tillbaka.
Om du känner något glapp bör du låta
en Yamaha-återförsäljare kontrollera
eller reparera styrningen.
U1CSM2M0.book Page 25 Friday, July 24, 2015 11:46 AM
