2016 YAMAHA XSR 900 Manuale duso (in Italian)

Manutenzione e regolazione periodiche
6-6
1
2
3
4
567
8
9
10
11
12
10 *Forcellone Controllare il funzionamento ed
un gioco eccessivo. 
Lubrificare con grasso a base di sapone di litio. Ogni 50000 km (30000 mi)
11 Catena di
trasmissione Controllare la tensione,
l’allineamento e le condizioni della
catena di trasmissione.
Regolare e lubrificare interamente la catena di trasmissione con un
lubrificante specifico per catene a
O-ring. Ogni 800 km (500 mi) e dopo aver lavato il motociclo e averlo guidato nella
pioggia o in zone umide
12 *Cuscinetti dello
sterzo Controllare il gioco dei cuscinetti e
la durezza della sterzo. 
Lubrificare con grasso a base di sapone di litio. Ogni 20000 km (12000 mi)
13 *Fissaggi della parte
ciclistica Accertarsi che tutti i dadi, i bulloni
e le viti siano serrati
correttamente. 
14 Perno di rotazione
leva freno Lubrificare con grasso al silicone.

15 Perno di rotazione
del pedale freno Lubrificare con grasso a base di
sapone di litio. 
16 Perno di rotazione
leva frizione Lubrificare con grasso a base di
sapone di litio. 
17 Perno di rotazione
del pedale cambio Lubrificare con grasso a base di
sapone di litio. 
18 Cavalletto laterale Controllare il funzionamento.
Lubrificare con grasso a base di
sapone di litio. 
19 *Interruttore del
cavalletto laterale Controllare il funzionamento.

N. POSIZIONE
INTERVENTO DI CONTROLLO O
MANUTENZIONE LETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROLLO
ANNUALE
1000 km (600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
B90-9-H0_1.book 6 ページ ２０１５年１２月１６日　水曜日　午後４時５６分

Manutenzione e regolazione periodiche
6-7
1
2
3
4
56
7
8
9
10
11
12
20 *Forcella Controllare il funzionamento e
l’assenza di perdite di olio. 
21 *Gruppo
dell’ammortizzatore Controllare il funzionamento e
l’assenza di perdite di olio
nell’ammortizzatore. 
22 *Punti di rotazione
del braccio di rinvio
e del braccio di
giunzione della
sospensione
posteriore Controllare il funzionamento.

23 Olio motore Cambiare.
Controllare il livello dell’olio e
l’assenza di perdite di olio nel
veicolo. 
24 Cartuccia del filtro
dell’olio motore

25 *Sistema di
raffreddamento Controllare il livello del liquido
refrigerante e l’assenza di perdite
di olio nel veicolo. 
Cambiare liquido refr igerante. Ogni 3 anni
26 *Interruttori del freno
anteriore e del freno
posteriore Controllare il funzionamento.

27 Parti in movimento
e cavi Lubrificare.

28 *Manopola
acceleratore Controllare il funzionamento.
Controllare il gioco della
manopola acceleratore e se
necessario regolarlo.
Lubrificare il cavo e il corpo della manopola. 
N. POSIZIONE
INTERVENTO DI CONTROLLO O
MANUTENZIONE LETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROLLO
ANNUALE
1000 km (600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
B90-9-H0_1.book 7 ページ ２０１５年１２月１６日　水曜日　午後４時５６分

Manutenzione e regolazione periodiche
6-8
1
2
3
4
567
8
9
10
11
12
HAU18681
NOTA
Filtro dell’aria
Il filtro dell’aria di questo modello è dotato di una cartuccia monouso di carta con rivestimento d’olio, che non va pulita co n aria
compressa per evitare di danneggiarla.
Sostituire più spesso l’elemento del filtro dell’ari a se si percorrono zone molto umide o polverose.

Manutenzione del freno idraulico
Controllare regolarmente e, se necessario, rabboccare il liquido dei freni per portarlo al livello corretto.
Ogni due anni sostituire i componenti interni delle pompe freno e delle pinze, e cambiare il liquido dei freni. Sostituire i tubi flessibili dei freni ogni quattro anni e se sono fessurati o danneggiati.
29*Luci, segnali e
interruttori Controllare il funzionamento.
Regolare il fascio di luce del faro.

N. POSIZIONE
INTERVENTO DI CONTROLLO O
MANUTENZIONE LETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROLLO
ANNUALE
1000 km (600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
B90-9-H0_1.book 8 ページ ２０１５年１２月１６日　水曜日　午後４時５６分

Manutenzione e regolazione periodiche
6-9
1
2
3
4
56
7
8
9
10
11
12
HAU19653
Controllo delle candeleLe candele sono componenti importanti del
motore che vanno controllati periodicamen-
te, preferibilmente da un concessionario
Yamaha. Poiché il calore ed i depositi pro-
vocano una lenta erosione delle candele,
bisogna smontarle e cont rollarle in confor-
mità alla tabella della manutenzione perio-
dica e lubrificazione. Inoltre, lo stato delle
candele può rivelare le condizioni del moto-
re.
L’isolatore di porcellana intorno all’elettrodo
centrale di ciascuna candela deve essere di
colore marroncino chiaro (il colore ideale se
il veicolo viene usato normalmente) e tutte
le candele installate nel motore devono
avere lo stesso colore. Se il colore di una
candela è nettamente diverso, il motore po-
trebbe funzionare in maniera anomala. Non
tentare di diagnosticare problemi di questo
genere. Chiedere invece ad un concessio-
nario Yamaha di controllare il veicolo.
Se una candela presenta segni di usura de-
gli elettrodi e eccessivi depositi carboniosi o
di altro genere, si deve sostituirla.
Prima di installare una candela, misurare la
distanza tra gli elettrodi con uno spessime- tro e, se necessario, regolarla secondo la
specifica.
Pulire la superficie della guarnizione della
candela e la sua superficie di accoppiamen-
to ed eliminare ogni traccia di sporco dalla
filettatura della candela.
NOTAIn mancanza di una chiave dinamometrica
per installare la candela, per ottenere una
coppia di serraggio corretta aggiungere
1/4–1/2 giro al serraggio manuale. Tuttavia
provvedere al serraggio secondo specifica
della candela al più presto possibile.ATTENZIONE
HCA10841
Non utilizzare attrezzi
per togliere o per
installare il cappuccio della candela, il
connettore della bobina di accensione
potrebbe danneggiarsi. È possibile che
sia difficile togliere il cappuccio della
candela, in quanto la tenuta di gomma
all’estremità del cappuccio è montata
strettamente. Per togliere il cappuccio
della candela, basta piegarlo all’indietro
ed in avanti mentre lo si tira; per instal-
larlo, piegarlo all’indietro ed in avantimentre lo si spinge.
Candela secondo specifica: NGK/CPR9EA9

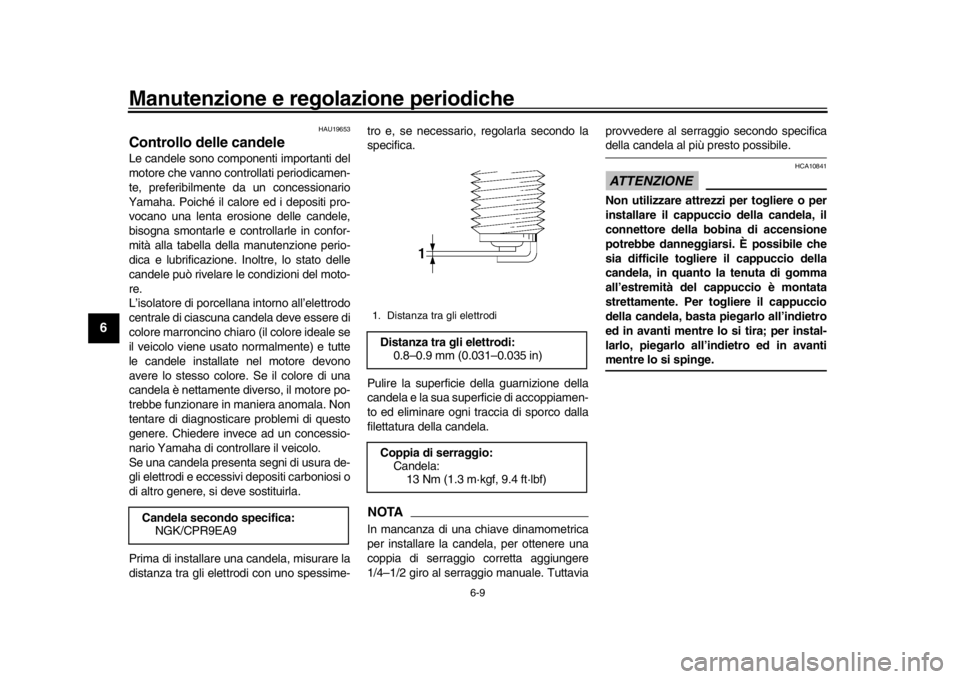

1. Distanza tra gli elettrodiDistanza tra gli elettrodi: 0.8–0.9 mm (0.031–0.035 in)
Coppia di serraggio: Candela:13 Nm (1.3 m·kgf, 9.4 ft·lbf)
B90-9-H0_1.book 9 ページ ２０１５年１２月１６日　水曜日　午後４時５６分

Manutenzione e regolazione periodiche
6-10
1
2
3
4
567
8
9
10
11
12
HAU36111
Filtro a carboni attiviQuesto modello è dotato di un filtro a carbo-
ni attivi per evitare lo scarico nell’atmosfera
dei vapori di carburante. Prima di utilizzare
questo veicolo, eseguire i seguenti controlli:
Verificare il collegamento di ciascun
tubo.

Verificare che ciascun tubo flessibile e
filtro a carboni attivi non siano fessurati
o danneggiati. Sostituire se danneg-
giata.

Controllare che il tubetto sfiato filtro a
carboni attivi non sia otturato e pulirlo
se necessario.
HAU1990A
Olio motore e cartuccia filtro olioControllare sempre il li vello olio motore pri-
ma di ogni utilizzo. Oltre a questo, si deve
cambiare l’olio e sostituire la cartuccia filtro
olio agli intervalli specificati nella tabella del-
la manutenzione periodica e lubrificazione.
Per controllare il livello olio motore 1. Posizionare il veicolo su una superficie piana e mantenerlo diritto. Basta una
lieve inclinazione laterale per provoca-
re errori nel controllo.
2. Accendere il motore, lasciarlo scalda-
re per diversi minuti, quindi spegnerlo.
3. Attendere qualche minuto per far de- positare l’olio e poi controllare il livello
dell’olio attraverso l’oblò in basso sul
lato destro del carter.NOTAIl livello olio motore dev e trovarsi tra i riferi-menti di livello minino e massimo. 4. Se l’olio motore è al di sotto al riferi-
mento di livello minimo, rabboccare
con il tipo di olio consigliato per rag-
giungere il livello appropriato.
Per cambiare l’olio mo tore (con o senza
sostituzione della cartuccia filtro olio) 1. Posizionare il veicolo su una superficie piana.
2. Accendere il motore, lasciarlo scalda- re per diversi minuti, quindi spegnerlo.
3. Posizionare una coppa dell’olio sotto il motore per raccogliere l’olio esausto.
4. Togliere il tappo bocchettone riempi-
mento olio motore, il bullone drenaggio

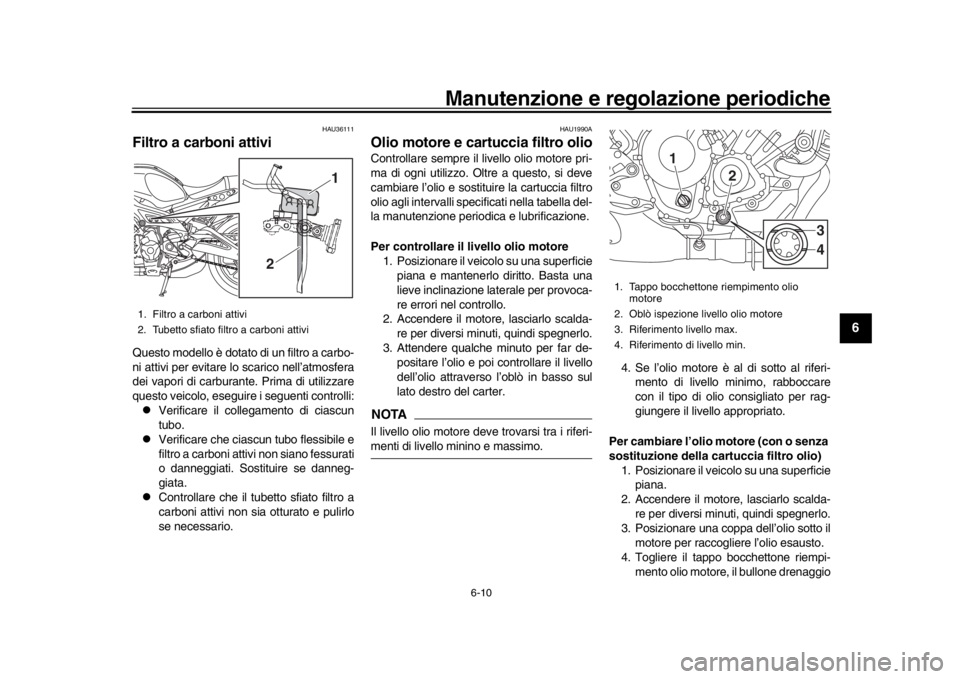

1. Filtro a carboni attivi
2. Tubetto sfiato filtro a carboni attivi
1
2
1. Tappo bocchettone riempimento olio motore
2. Oblò ispezione livello olio motore
3. Riferimento livello max.
4. Riferimento di livello min.
1
2
34
B90-9-H0_1.book 10 ページ ２０１５年１２月１６日　水曜日　午後４時５６分

Manutenzione e regolazione periodiche
6-11
1
2
3
4
56
7
8
9
10
11
12
olio e la rispettiva guarnizione per sca-
ricare l’olio dal carter.
NOTASaltare le fasi 5–7 se non si sostituisce lacartuccia filtro olio. 5. Togliere la cartuccia filtro olio con una chiave filtro olio.
NOTALe chiavi filtro olio sono disponibili presso iconcessionari Yamaha.
6. Applicare uno strato sottile di olio mo- tore pulito sull’O-ring della nuova car-
tuccia filtro olio.
NOTAVerificare che l’O-ring sia assestato corret-tamente.
7. Installare la nuova cartuccia filtro olio con la chiave filtro olio e poi stringerla
alla coppia di serraggio secondo spe-
cifica con una chiave dinamometrica.

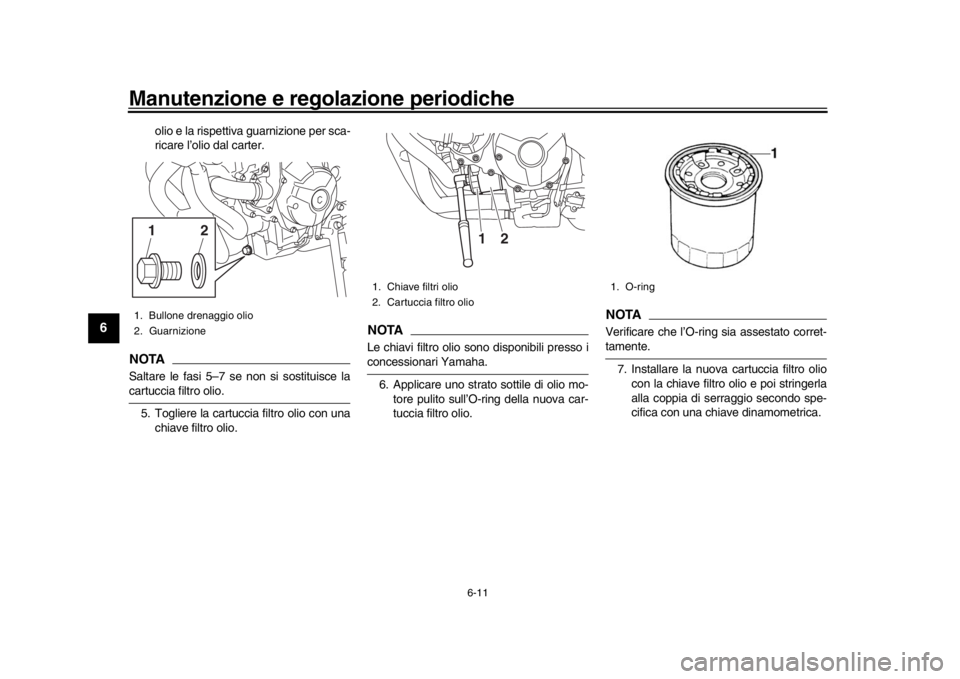

1. Bullone drenaggio olio
2. Guarnizione
21
1. Chiave filtri olio
2. Cartuccia filtro olio
2
1
1. O-ring
B90-9-H0_1.book 11 ページ ２０１５年１２月１６日　水曜日　午後４時５６分

Manutenzione e regolazione periodiche
6-12
1
2
3
4
567
8
9
10
11
12
8. Installare il bullone drenaggio olio e la guarnizione nuova, quindi stringere il
bullone alla coppia di serraggio secon-
do specifica.
9. Rabboccare con la quantità specifica- ta dell’olio motore consigliato, quindi
installare e serrare il tappo riempimen-
to olio.
NOTARicordarsi di pulire con uno straccio l’olio
eventualmente versato sulle parti dopo che
il motore e l’impianto di scarico si sono raf-freddati.ATTENZIONE
HCA11621

Per prevenire slit tamenti della fri-
zione (dato che l’olio motore lubrifi-
ca anche la frizione), non miscelare
additivi chimici all’olio. Non utilizza-
re oli con specifica diesel “CD” o oli
di qualità superiore a quella specifi-
cata. Inoltre non usare oli con eti-
chetta “ENERGY CONSERVING II”
(CONSERVANTE ENERGIA II) o su-
periore.

Accertarsi che non penetrino corpiestranei nel carter.
10. Accendere il motore e lasciarlo girare al minimo per diversi minuti mentre ve- rificando che non ci siano perdite di
olio. In caso di perdite di olio, spegnere
immediatamente il motore e cercarne
le cause.
NOTADopo l’accensione del motore, la spia livello
olio motore deve spegnersi, se il livellodell’olio è sufficiente.ATTENZIONE
HCA10402
Se la spia livello olio lampeggia o resta
accesa anche se il livello dell’olio è ap-
propriato, spegnere immediatamente il
motore e far controllare il veicolo da unconcessionario Yamaha.
11. Spegnere il motore, attendere qualche minuto per far depositare l’olio, quindi
controllare il livello dell’olio e correg-
gerlo se necessario.

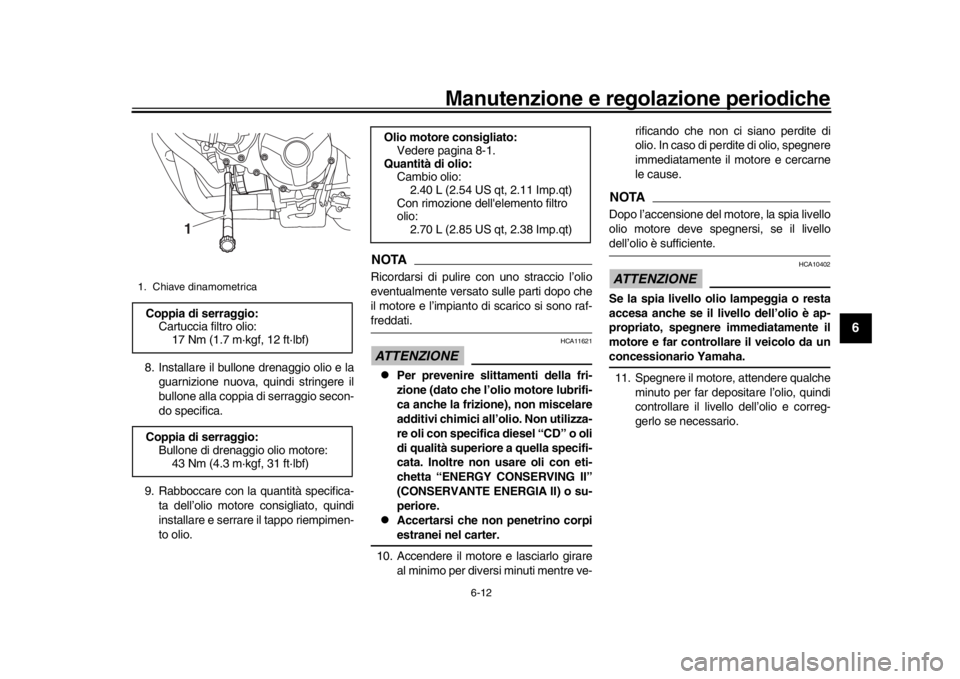

1. Chiave dinamometricaCoppia di serraggio:Cartuccia filtro olio:
17 Nm (1.7 m·kgf, 12 ft·lbf)
Coppia di serraggio: Bullone di drenaggio olio motore: 43 Nm (4.3 m·kgf, 31 ft·lbf)
1
Olio motore consigliato:Vedere pagina 8-1.
Quantità di olio: Cambio olio:
2.40 L (2.54 US qt, 2.11 Imp.qt)
Con rimozione dell'elemento filtro
olio: 2.70 L (2.85 US qt, 2.38 Imp.qt)
B90-9-H0_1.book 12 ページ ２０１５年１２月１６日　水曜日　午後４時５６分

Manutenzione e regolazione periodiche
6-13
1
2
3
4
56
7
8
9
10
11
12
HAU20071
Liquido refrigerantePrima di utilizzare il mezzo, controllare sem-
pre il livello del liquido refrigerante. Inoltre si
deve cambiare il liquido refrigerante agli in-
tervalli specificati nella tabella della manu-
tenzione periodica e lubrificazione.
HAU20095
Per controllare il livello del liquido refri-
gerante
1. Posizionare il veicolo su una superficie piana e mantenerlo diritto.NOTA
Si deve controllare il livello del liquido
refrigerante con il motore freddo, in
quanto il livello varia a seconda della
temperatura del motore.

Accertarsi che il veicolo sia diritto du-
rante il controllo del livello del liquido
refrigerante. Basta una lieve inclina-
zione laterale per provocare errori nelcontrollo.
2. Controllare il livello del liquido refrige- rante nel serbatoio liquido refrigerante.
NOTAIl livello del liquido refrigerante deve trovarsitra i riferimenti livello min. e max. 3. Se il liquido refrigerante è all’altezza o
al di sotto del riferimento livello min.,
togliere il tappo del serbatoio.
AVVERTENZA! Togliere solo il tap-
po serbatoio liquido refrigerante.
Non tentare mai di togliere il tappo
radiatore quando il motore è cal-
do.
[HWA15162]
4. Aggiungere liquido refrigerante fino al riferimento livello max. e poi installare
il tappo serbatoio. ATTENZIONE: Se
non si dispone di liquido refrigeran-
te, utilizzare al suo posto acqua di-
stillata o acqua del rubinetto non
calcarea. Non utilizzare acqua cal-
carea o salata, in quanto sono dan-
nose per il motore. Se si è usata
dell’acqua al posto del refrigerante,
sostituirla con refrigerante al più
presto possibile, altrimenti l’im-
pianto di raffreddamento non sa-
rebbe protetto dal gelo e dalla
corrosione. Se si è aggiunta acqua
al refrigerante, far controllare al più
presto possibile da un concessio-
nario Yamaha il contenuto di refri-
gerante, altrimenti l’efficacia del

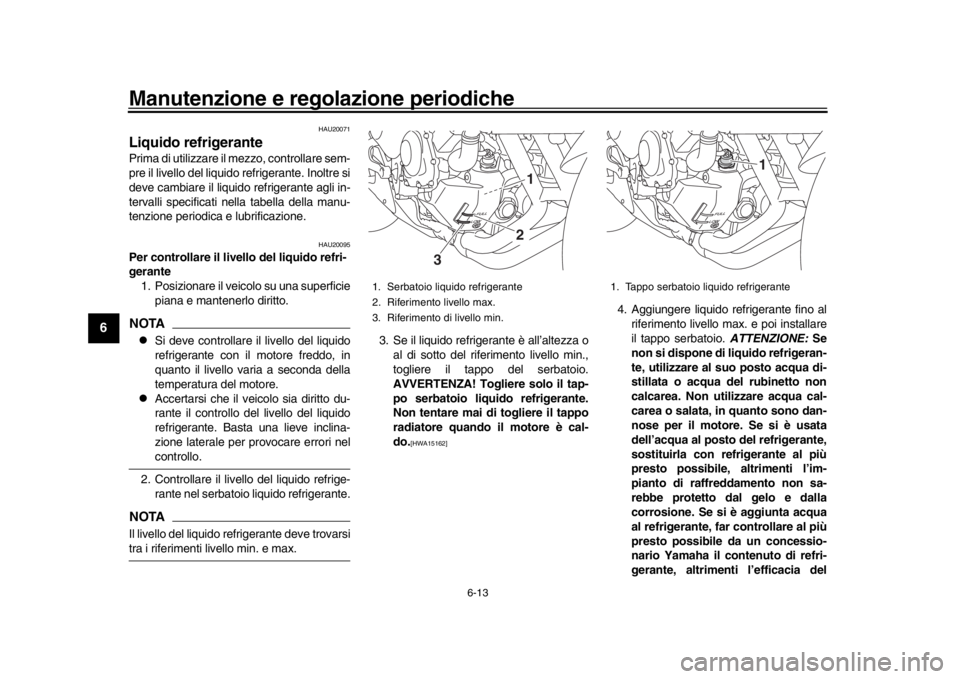

1. Serbatoio liquido refrigerante
2. Riferimento livello max.
3. Riferimento di livello min.
21
3
1. Tappo serbatoio liquido refrigerante
1
B90-9-H0_1.book 13 ページ ２０１５年１２月１６日　水曜日　午後４時５６分
