2016 YAMAHA XSR 900 Manuale duso (in Italian)

Strumento e funzioni di controllo
3-2
1
234
5
6
7
8
9
10
11
12
HAU10474

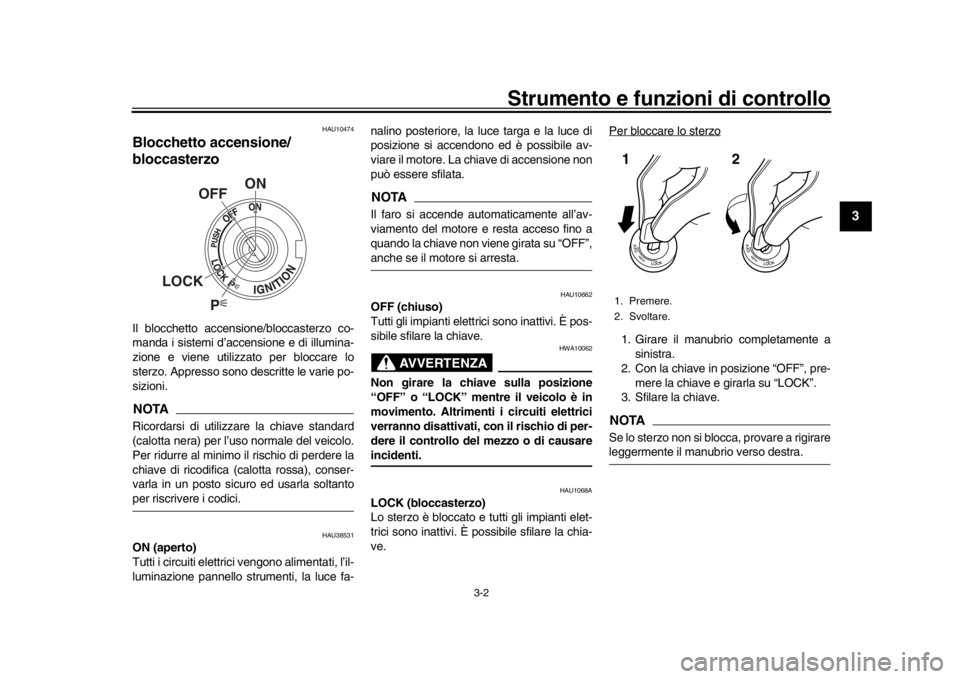

Blocchetto accensione/
bloccasterzoIl blocchetto accensione/bloccasterzo co-
manda i sistemi d’accensione e di illumina-
zione e viene utilizzato per bloccare lo
sterzo. Appresso sono descritte le varie po-
sizioni.NOTARicordarsi di utilizzare la chiave standard
(calotta nera) per l’uso normale del veicolo.
Per ridurre al minimo il rischio di perdere la
chiave di ricodifica (c alotta rossa), conser-
varla in un posto sicuro ed usarla soltantoper riscrivere i codici.
HAU38531
ON (aperto)
Tutti i circuiti elettrici vengono alimentati, l’il-
luminazione pannello strumenti, la luce fa- nalino posteriore, la luce targa e la luce di
posizione si accendono ed è possibile av-
viare il motore. La chiave di accensione non
può essere sfilata.
NOTAIl faro si accende automaticamente all’av-
viamento del motore e resta acceso fino a
quando la chiave non viene girata su “OFF”,anche se il motore si arresta.
HAU10662
OFF (chiuso)
Tutti gli impianti elettrici sono inattivi. È pos-
sibile sfilare la chiave.
AVVERTENZA
HWA10062
Non girare la chiave sulla posizione
“OFF” o “LOCK” mentre il veicolo è in
movimento. Altrimenti i circuiti elettrici
verranno disattivati, con il rischio di per-
dere il controllo del mezzo o di causareincidenti.
HAU1068A
LOCK (bloccasterzo)
Lo sterzo è bloccato e tutti gli impianti elet-
trici sono inattivi. È pos
sibile sfilare la chia-
ve. Per bloccare lo sterzo
1. Girare il manubrio completamente a
sinistra.
2. Con la chiave in posizione “OFF”, pre-
mere la chiave e girarla su “LOCK”.
3. Sfilare la chiave.NOTASe lo sterzo non si blocca, provare a rigirareleggermente il manubrio verso destra.
P
ON
OFF
LOCK
1. Premere.
2. Svoltare.12
B90-9-H0_1.book 2 ページ ２０１５年１２月１６日　水曜日　午後４時５６分

Strumento e funzioni di controllo
3-3
1
23
4
5
6
7
8
9
10
11
12
Per sbloccare lo sterzoDalla posizione “LOCK”, spingere la chiave
e girarla su “OFF”.
HAU59680
(Parcheggio)
È possibile accendere le luci d’emergenza e
le luci indicatori di direzione, ma tutti gli altri
impianti elettrici sono in attivi. È possibile sfi-
lare la chiave.
Lo sterzo deve essere bloccato prima di po-
ter girare la chiave su “ ”.ATTENZIONE
HCA20760
Si si utilizzano le luci di emergenza o le
luci indicatori di direzione per lunghi pe-riodi di tempo, la batteria può scaricarsi.
HAU49398

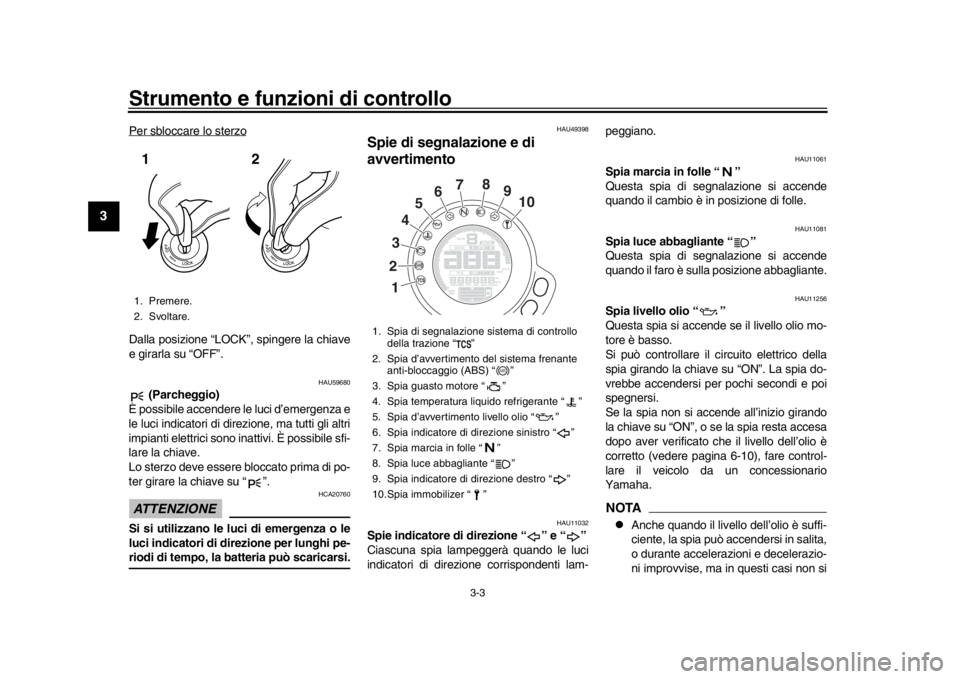

Spie di segnalazione e di
avvertimento
HAU11032
Spie indicatore di direzione “ ” e “ ”
Ciascuna spia lampeggerà quando le luci
indicatori di direzione corrispondenti lam- peggiano.
HAU11061
Spia marcia in folle “ ”
Questa spia di segnalazione si accende
quando il cambio è in posizione di folle.
HAU11081
Spia luce abbagliante “ ”
Questa spia di segnalazione si accende
quando il faro è sulla posizione abbagliante.
HAU11256
Spia livello olio “ ”
Questa spia si accende se il livello olio mo-
tore è basso.
Si può controllare il circuito elettrico della
spia girando la chiave su “ON”. La spia do-
vrebbe accendersi per
pochi secondi e poi
spegnersi.
Se la spia non si accende all’inizio girando
la chiave su “ON”, o se la spia resta accesa
dopo aver verificato che il livello dell’olio è
corretto (vedere pagina 6-10), fare control-
lare il veicolo da un concessionario
Yamaha.NOTA
Anche quando il livello dell’olio è suffi-
ciente, la spia può accendersi in salita,
o durante accelerazioni e decelerazio-
ni improvvise, ma in questi casi non si
1. Premere.
2. Svoltare.12
1. Spia di segnalazione sistema di controllo della trazione “ ”
2. Spia d’avvertimento del sistema frenante anti-bloccaggio (ABS) “ ”
3. Spia guasto motore “ ”
4. Spia temperatura liquido refrigerante “ ”
5. Spia d’avvertimento livello olio “ ”
6. Spia indicatore di direzione sinistro “ ”
7. Spia marcia in folle “ ”
8. Spia luce abbagliante “ ”
9. Spia indicatore di direzione destro “ ”
10.Spia immobilizer “ ”
2
13
4
5
6
7
8
9
10
ABS
B90-9-H0_1.book 3 ページ ２０１５年１２月１６日　水曜日　午後４時５６分

Strumento e funzioni di controllo
3-4
1
234
5
6
7
8
9
10
11
12
tratta di una disfunzione.

Questo modello è equipaggiato con un
sistema di autodiagnosi per il circuito
di rilevamento livello dell’olio. Se si in-
dividua un problema nel circuito di rile-
vamento livello dell’olio, la spia livello
olio lampeggia ripetutamente. In tal ca-
so, far controllare il veicolo da un con-cessionario Yamaha.
HAU11447
Spia temperatura liquido refrigerante
“”
Questa spia si accende se il motore si surri-
scalda. Se questo accade, arrestare imme-
diatamente il motore e lasciarlo raffreddare.
Si può controllare il circuito elettrico della
spia girando la chiave su “ON”. La spia do-
vrebbe accendersi per pochi secondi e poi
spegnersi.
Se la spia non si accende all’inizio girando
la chiave su “ON”, o se la spia resta accesa,
fare controllare il circuito elettrico da un con-
cessionario Yamaha.ATTENZIONE
HCA10022
Non continuare a far funzionare il moto-re se si sta surriscaldando.
NOTA
Per i veicoli equipaggiati con ventola
radiatore, la ventola radiatore (le ven-
tole radiatore) si accende o si spegne
automaticamente in funzione della
temperatura del liquido refrigerante nel
radiatore.

Se il motore si surriscalda, vedere pa-gina 6-40 per ulteriori istruzioni.
HAU73171
Spia guasto motore “ ”
Questa spia si accende se viene rilevata
un’anomalia al motore o a un altro sistema
di comando del veicolo. Se questo accade,
far controllare il sistema diagnostico di bor-
do da un concessionario Yamaha.
Si può controllare il circuito elettrico della
spia girando la chiave su “ON”. La spia do-
vrebbe accendersi per pochi secondi e poi
spegnersi.
Se la spia non si accende inizialmente gi-
rando la chiave su “ON”, o se la spia rimane
accesa, fare controllare il veicolo da un con-
cessionario Yamaha.
HAU69890
Spia ABS “ ”
In condizioni di funzionamento normale, la
spia ABS si accende quando si gira la chia-
ve in posizione “ON” e si spegne quando si raggiunge una velocità di almeno 10 km/h
(6 mi/h).
Se la spia ABS:

non si accende quando la chiave è gi-
rata su “ON”

si accende o lampeggia durante la gui-
da

non si accende dopo che è stata rag-
giunta una velocità di almeno 10 km/h
(6 mi/h)
L’ABS potrebbe non funzionare corretta-
mente. In presenza di una delle suddette
condizioni, fare controllare il sistema da un
concessionario Yamaha al più presto possi-
bile. (Vedere pagina 3-16 per una descrizio-
ne dell’ABS.)AVVERTENZA
HWA16041
Se la spia ABS non si spegne al raggiun-
gimento di una velocità di almeno 10
km/h (6 mi/h) o se la spia si accende o
lampeggia durante la guida, l’impianto
frenante passa alla modalità di frenatura
convenzionale. Se si verifica una di que-
ste due condizioni o se la spia non si ac-
cende del tutto, pr estare ulteriore
attenzione per evitare il bloccaggio delle
ruote durante le frenate di emergenza.
Far controllare al più presto l’impianto
frenante e i circuiti elettrici da un con-cessionario Yamaha.
ABS
B90-9-H0_1.book 4 ページ ２０１５年１２月１６日　水曜日　午後４時５６分

Strumento e funzioni di controllo
3-5
1
23
4
5
6
7
8
9
10
11
12
HAU73270
Spia di segnalazione sistema di control-
lo della trazione “ ”
Durante il normale funzionamento, questa
spia di segnalazione lampeggia quando il
controllo della trazione si è inserito.
Se il sistema di controllo della trazione (pa-
gina 3-17) si disattiva durante la guida, que-
sta spia di segnalazione e la spia guasto
motore si accendono.
Si può controllare il circuito elettrico di que-
sta spia di segnalazione girando la chiave
su “ON”. La spia dovrebbe accendersi per
pochi secondi e poi spegnersi.
Se la spia non si accende all’inizio girando
la chiave su “ON”, o se la spia di segnala-
zione resta accesa, fare controllare il circui-
to elettrico da un concessionario Yamaha.
HAUM3621
Spia immobilizer “ ”
Con la chiave girata su “OFF” e dopo che
sono trascorsi 30 secondi, la spia di segna-
lazione inizierà a lampeggiare costante-
mente indicando l’attivazione del sistema
immobilizzatore. Trascorse 24 ore, la spia di
segnalazione cesserà di lampeggiare, ma il
sistema immobilizzator e continuerà a resta-
re attivo.
Si può controllare il circuito elettrico della
spia di segnalazione girando la chiave su
“ON”. La spia di segnalazione dovrebbe ac- cendersi per pochi secondi e poi spegnersi.
Se la spia di segnalazione non si accende
inizialmente girando la chiave su “ON”, se la
spia di segnalazione resta accesa o se la
spia lampeggia secondo uno schema (se
viene rilevato un problema al sistema im-
mobilizzatore, la spia immobilizer lampeg-
gia secondo uno schema), far controllare il
veicolo da un concessionario Yamaha.
NOTASe la spia immobilizer lampeggia secondo
uno schema, lentamente per 5 volte e rapi-
damente per 2 volte, questo potrebbe esse-
re provocato da
un’interferenza del
trasponder. In questo caso, tentare quantosegue.
1. Accertarsi che non vi siano chiavi del sistema immobilizzatore vicino al bloc-
chetto accensione. Le altre chiavi del
sistema immobilizzatore possono pro-
vocare interferenze nei segnali e impe-
dire l’avviamento del motore.
2. Usare la chiave di ricodifica per avvia-
re il motore.
3. Se il motore si accende, spegnerlo e provare ad accendere il motore con le
chiavi standard.
4. Se una o entrambe le chiavi standard
non avviano il motore, portare il veico-
lo e tutte e 3 le chiavi da un concessio- nario Yamaha per fare ricodificare le
chiavi standard.
B90-9-H0_1.book 5 ページ ２０１５年１２月１６日　水曜日　午後４時５６分

Strumento e funzioni di controllo
3-6
1
234
5
6
7
8
9
10
11
12
HAU73253

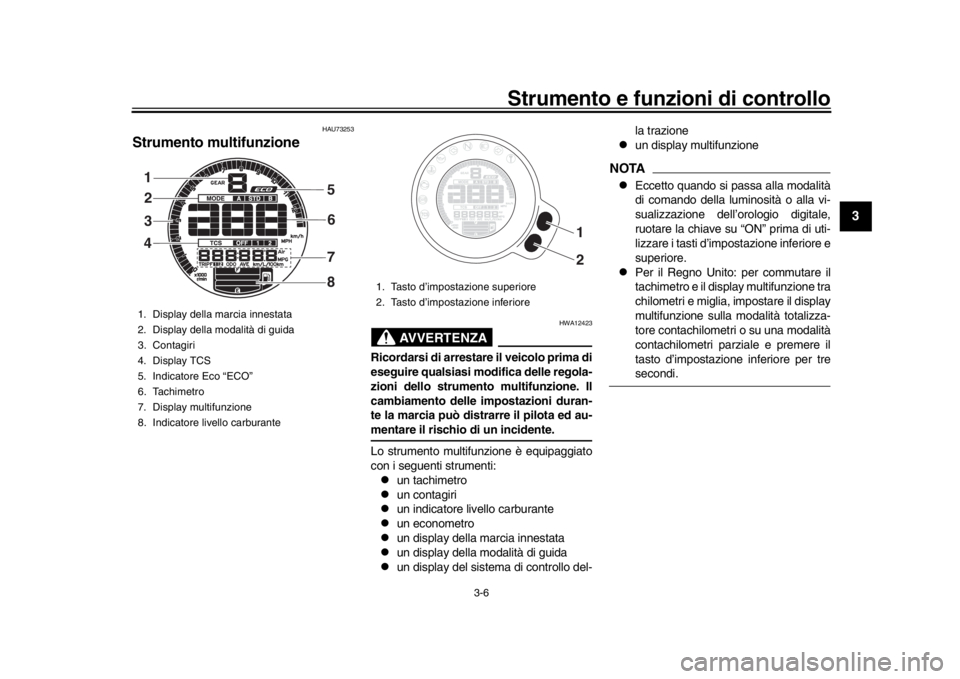

Strumento multifunzione
AVVERTENZA
HWA12423
Ricordarsi di arrestare il veicolo prima di
eseguire qualsiasi modifica delle regola-
zioni dello strumento multifunzione. Il
cambiamento delle impostazioni duran-
te la marcia può distrarre il pilota ed au-mentare il rischio di un incidente.
Lo strumento multifunzione è equipaggiato
con i seguenti strumenti:
un tachimetro

un contagiri

un indicatore livello carburante

un econometro

un display della marcia innestata

un display della modalità di guida

un display del sistema di controllo del- la trazione

un display multifunzione
NOTA
Eccetto quando si passa alla modalità
di comando della luminosità o alla vi-
sualizzazione dell’orologio digitale,
ruotare la chiave su “ON” prima di uti-
lizzare i tasti d’impostazione inferiore e
superiore.

Per il Regno Unito: per commutare il
tachimetro e il display multifunzione tra
chilometri e miglia, impostare il display
multifunzione sulla modalità totalizza-
tore contachilometri o su una modalità
contachilometri parziale e premere il
tasto d’impostazione inferiore per tresecondi.
1. Display della marcia innestata
2. Display della modalità di guida
3. Contagiri
4. Display TCS
5. Indicatore Eco “ECO”
6. Tachimetro
7. Display multifunzione
8. Indicatore livello carburante1
32
4 5
6
8
7
1. Tasto d’impostazione superiore
2. Tasto d’impostazione inferiore
1 2
B90-9-H0_1.book 6 ページ ２０１５年１２月１６日　水曜日　午後４時５６分

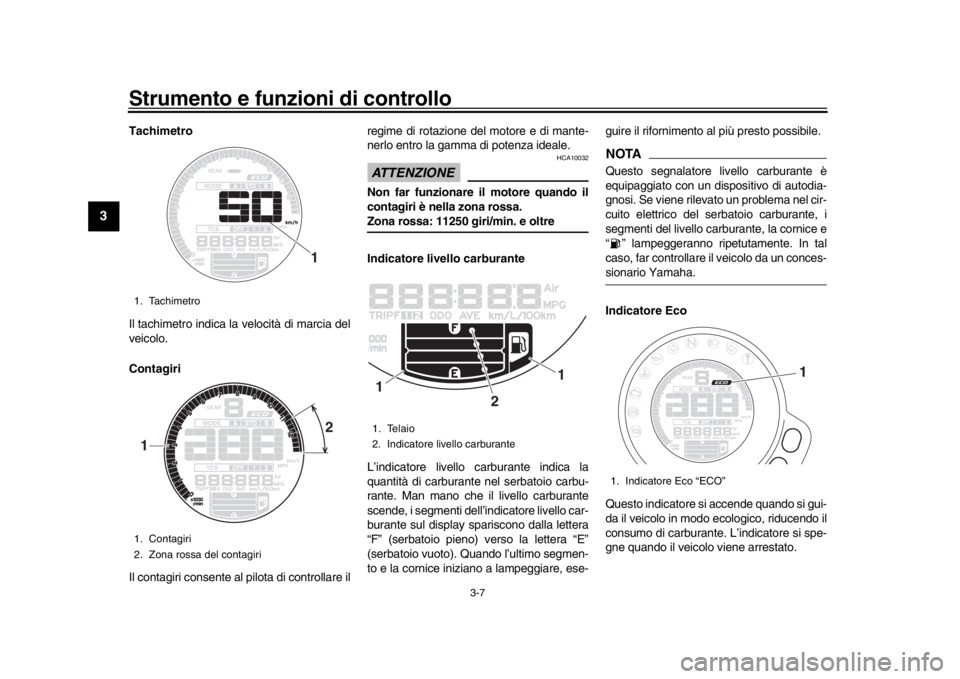

Strumento e funzioni di controllo
3-7
1
23
4
5
6
7
8
9
10
11
12
Tachimetro
Il tachimetro indica la velocità di marcia del
veicolo.
Contagiri
Il contagiri consente al pilota di controllare il regime di rotazione del motore e di mante-
nerlo entro la gamma di potenza ideale.
ATTENZIONE
HCA10032
Non far funzionare il motore quando il
contagiri è nella zona rossa.Zona rossa: 11250 giri/min. e oltre
Indicatore livello carburante
L’indicatore livello carburante indica la
quantità di carburante nel serbatoio carbu-
rante. Man mano che il livello carburante
scende, i segmenti dell’indicatore livello car-
burante sul display spariscono dalla lettera
“F” (serbatoio pieno) verso la lettera “E”
(serbatoio vuoto). Quando l’ultimo segmen-
to e la cornice iniziano a lampeggiare, ese-
guire il rifornimento al più presto possibile.
NOTAQuesto segnalatore livello carburante è
equipaggiato con un dispositivo di autodia-
gnosi. Se viene rilevato un problema nel cir-
cuito elettrico del serbatoio carburante, i
segmenti del livello carburante, la cornice e
“ ” lampeggeranno ripetutamente. In tal
caso, far controllare il veicolo da un conces-sionario Yamaha.
Indicatore Eco
Questo indicatore si accende quando si gui-
da il veicolo in modo ecologico, riducendo il
consumo di carburante. L’indicatore si spe-
gne quando il veicolo viene arrestato.
1. Tachimetro
1. Contagiri
2. Zona rossa del contagiri
1
1
2
1. Telaio
2. Indicatore livello carburante
1
1
2
1. Indicatore Eco “ECO”
1
B90-9-H0_1.book 7 ページ ２０１５年１２月１６日　水曜日　午後４時５６分

Strumento e funzioni di controllo
3-8
1
234
5
6
7
8
9
10
11
12

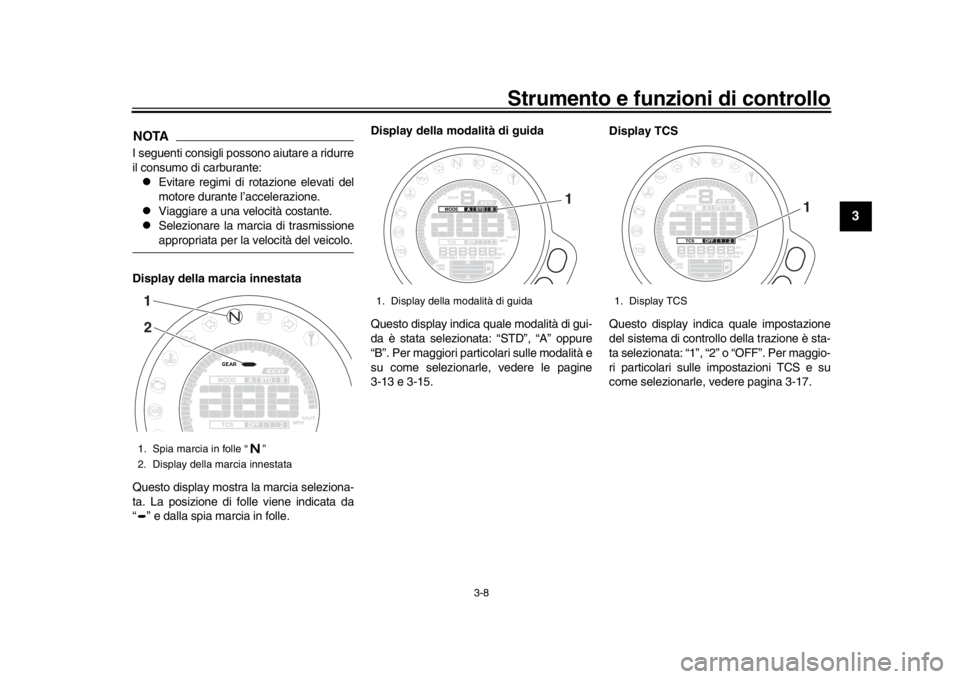

NOTAI seguenti consigli possono aiutare a ridurre
il consumo di carburante:
Evitare regimi di rotazione elevati del
motore durante l’accelerazione.

Viaggiare a una velocità costante.

Selezionare la marcia di trasmissioneappropriata per la velocità del veicolo.
Display della marcia innestata
Questo display mostra la marcia seleziona-
ta. La posizione di folle viene indicata da
“ ” e dalla spia marcia in folle. Display della modalità di guida
Questo display indica quale modalità di gui-
da è stata selezionata: “STD”, “A” oppure
“B”. Per maggiori particolari sulle modalità e
su come selezionarle, vedere le pagine
3-13 e 3-15.
Display TCS
Questo display indica quale impostazione
del sistema di controllo della trazione è sta-
ta selezionata: “1”, “2” o “OFF”. Per maggio-
ri particolari sulle impostazioni TCS e su
come selezionarle, vedere pagina 3-17.
1. Spia marcia in folle “ ”
2. Display della marcia innestata12
1. Display della modalità di guida
1
1. Display TCS
1
B90-9-H0_1.book 8 ページ ２０１５年１２月１６日　水曜日　午後４時５６分

Strumento e funzioni di controllo
3-9
1
23
4
5
6
7
8
9
10
11
12

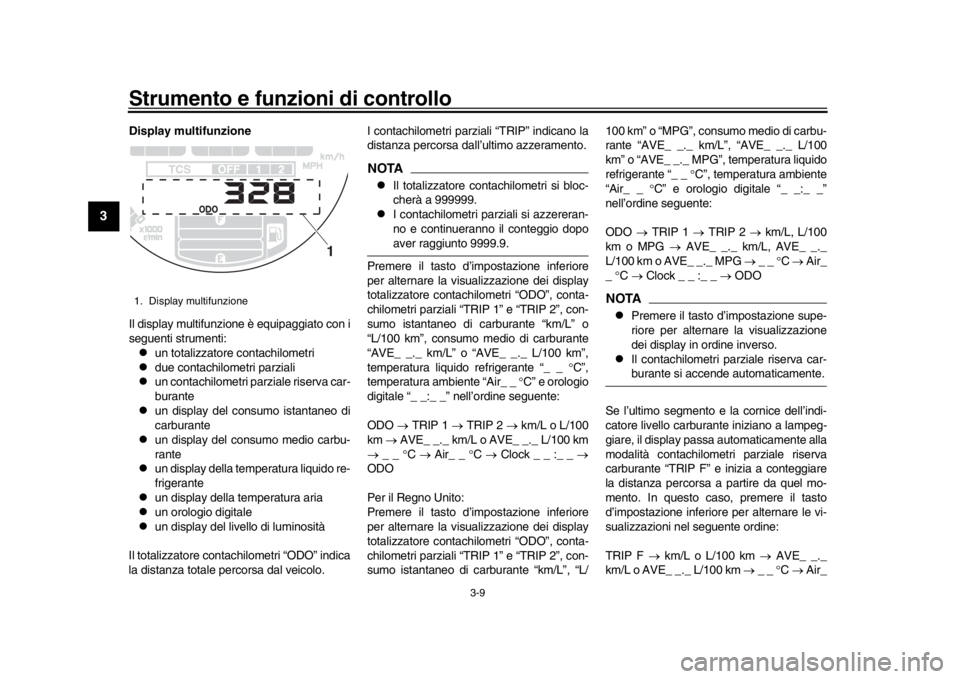

Display multifunzione
Il display multifunzione è equipaggiato con i
seguenti strumenti:
un totalizzatore contachilometri

due contachilometri parziali

un contachilometri parziale riserva car-
burante

un display del consumo istantaneo di
carburante

un display del consumo medio carbu-
rante

un display della temperatura liquido re-
frigerante

un display della temperatura aria

un orologio digitale

un display del livello di luminosità
Il totalizzatore contachilometri “ODO” indica
la distanza totale percorsa dal veicolo. I contachilometri parziali “TRIP” indicano la
distanza percorsa dall’ultimo azzeramento.
NOTA
Il totalizzatore contachilometri si bloc-
cherà a 999999.

I contachilometri parziali si azzereran-
no e continueranno il conteggio dopoaver raggiunto 9999.9.
Premere il tasto d’impostazione inferiore
per alternare la visualizzazione dei display
totalizzatore contachilometri “ODO”, conta-
chilometri parziali “TRIP 1” e “TRIP 2”, con-
sumo istantaneo di carburante “km/L” o
“L/100 km”, consumo medio di carburante
“AVE_ _._ km/L” o “AVE_ _._ L/100 km”,
temperatura liquido refrigerante “_ _ C”,
temperatura ambiente “Air_ _ C” e orologio
digitale “_ _:_ _” nell’ordine seguente:
ODO  TRIP 1  TRIP 2  km/L o L/100
km  AVE_ _._ km/L o AVE_ _._ L/100 km
 _ _ C  Air_ _ C  Clock _ _ :_ _ 
ODO
Per il Regno Unito:
Premere il tasto d’impostazione inferiore
per alternare la visualizzazione dei display
totalizzatore contachilometri “ODO”, conta-
chilometri parziali “TRIP 1” e “TRIP 2”, con-
sumo istantaneo di carburante “km/L”, “L/ 100 km” o “MPG”, cons
umo medio di carbu-
rante “AVE_ _._ km/L”, “AVE_ _._ L/100
km” o “AVE_ _._ MPG”, temperatura liquido
refrigerante “_ _ C”, temperatura ambiente
“Air_ _ C” e orologio digitale “_ _:_ _”
nell’ordine seguente:
ODO  TRIP 1  TRIP 2  km/L, L/100
km o MPG  AVE_ _._ km/L, AVE_ _._
L/100 km o AVE_ _._ MPG  _ _ C  Air_
_ C  Clock _ _ :_ _  ODO
NOTA
Premere il tasto d’impostazione supe-
riore per alternare la visualizzazione
dei display in ordine inverso.

Il contachilometri parziale riserva car-burante si accende automaticamente.
Se l’ultimo segmento e la cornice dell’indi-
catore livello carburante iniziano a lampeg-
giare, il display pass a automaticamente alla
modalità contachilometri parziale riserva
carburante “TRIP F” e inizia a conteggiare
la distanza percorsa a partire da quel mo-
mento. In questo caso, premere il tasto
d’impostazione inferiore per alternare le vi-
sualizzazioni nel seguente ordine:
TRIP F  km/L o L/100 km  AVE_ _._
km/L o AVE_ _._ L/100 km  _ _ C  Air_
1. Display multifunzione
1
B90-9-H0_1.book 9 ページ ２０１５年１２月１６日　水曜日　午後４時５６分
