2016 YAMAHA XSR 900 Manuale duso (in Italian)

Caratteristiche tecniche
8-2
1
2
3
4
5
6
789
10
11
12
6ª: 1.037 (28/27)
Parte ciclistica:Tipo di telaio: A diamante
Angolo di incidenza: 25.0 gradi
Avancorsa:
103 mm (4.1 in)Pneumatico anteriore:Tipo:Senza camera d'aria
Misura:
120/70 ZR17M/C (58W)
Produttore/modello: BRIDGESTONE/S20F MPneumatico posteriore:Tipo:
Senza camera d'aria
Misura: 180/55 ZR17M/C (73W)
Produttore/modello: BRIDGESTONE/S20R MCarico:Carico massimo:170 kg (375 lb)
* (Peso totale del pilota, del passeggero, del
carico e degli accessori)Pressione pneumatici (misurata a pneu-
matici freddi):1 persona:Anteriore:250 kPa (2.50 kgf/cm
2, 36 psi) Posteriore:
290 kPa (2.90 kgf/cm
2, 42 psi)
2 persone:
Anteriore:250 kPa (2.50 kgf/cm2, 36 psi)
Posteriore:
290 kPa (2.90 kgf/cm2, 42 psi)
Ruota anteriore:Tipo di ruota: Ruota in lega
Dimensioni cerchio:
17M/C x MT3.50Ruota posteriore:Tipo di ruota:Ruota in lega
Dimensioni cerchio:
17M/C x MT5.50Freno anteriore:Tipo:Freno a doppio disco idraulico
Liquido consigliato:
DOT 4Freno posteriore:Tipo:Freno monodisco idraulico
Liquido consigliato:
DOT 4Sospensione anteriore:Tipo:Forcella telescopica
Molla:
Molla elicoidale
Ammortizzatore: Ammortizzatore idraulico Escursione ruota:
137 mm (5.4 in)
Sospensione posteriore:Tipo:Forcellone oscillante (sospensione articola-
ta)
Molla: Molla elicoidale
Ammortizzatore: Ammortizzatore a gas/idraulico
Escursione ruota:
130 mm (5.1 in)Impianto elettrico:Tensione impianto:12 V
Sistema d’accensione:
TCI
Sistema di carica: Volano magnete in C.A.Batteria:Modello:
YTZ10S
Tensione, capacità: 12 V, 8.6 Ah (10 HR)Faro:Tipo a lampadina:
Lampada alogenaPotenza lampadina  quantità:Faro:
H4, 60.0 W/55.0 W x 1
Lampada stop/fanalino:
LED
Indicatore di direzione anteriore: 10.0 W  2
B90-9-H0_1.book 2 ページ ２０１５年１２月１６日　水曜日　午後４時５６分

Caratteristiche tecniche
8-3
1
2
3
4
5
6
78
9
10
11
12
Indicatore di di rezione posteriore:
10.0 W  2
Luce ausiliaria:
5.0 W  1
Luce targa: 5.0 W  1
Luce pannello strumenti: LED
Spia del folle:
LED
Spia abbagliante: LED
Spia del livello dell’olio: LED
Spia degli indicatori di direzione:
LED
Spia temperatura liquido refrigerante: LED
Spia problemi al motore: LED
Spia dell’ABS:
LED
Spia del sistema immobilizzatore: LED
Spia di segnalazione del sistema di controllo
della trazione: LEDFusibile:Fusibile principale:
50.0 A
Fusibile ausiliario 1: 2.0 A
Fusibile del faro: 15.0 A Fusibile dell’impianto di segnalazione:
7.5 A
Fusibile dell’accensione:
15.0 A
Fusibile della luce di posizione: 7.5 A
Fusibile motorino ventola radiatore: 15.0 A
Fusibile dell’impianto di iniezione carburante:
10.0 A
Fusibile della centralina dell’ABS: 7.5 A
Fusibile del motorino dell’ABS: 30.0 A
Fusibile del solenoide ABS:
15.0 A
Fusibile di backup: 7.5 A
Fusibile della valvola a farfalla elettrica: 7.5 A
B90-9-H0_1.book 3 ページ ２０１５年１２月１６日　水曜日　午後４時５６分

9-1
1
2
3
4
5
6
7
8910
11
12
Informazioni al consumatore
HAU53562
Numeri d’identificazioneRiportare numero identificazione veicolo,
numero di serie motore e informazioni
dell’etichetta modello qui sotto negli appositi
spazi. Questi numeri d’identificazione sono
necessari alla registrazione del veicolo
presso le autorità competenti della zona in-
teressata e all’ordinazione di ricambi dai
concessionari Yamaha.
NUMERO IDENTIFICAZIONE VEICOLO:
NUMERO DI SERIE MOTORE:
INFORMAZIONI DELL’ETICHETTA MO-
DELLO:
HAU26401

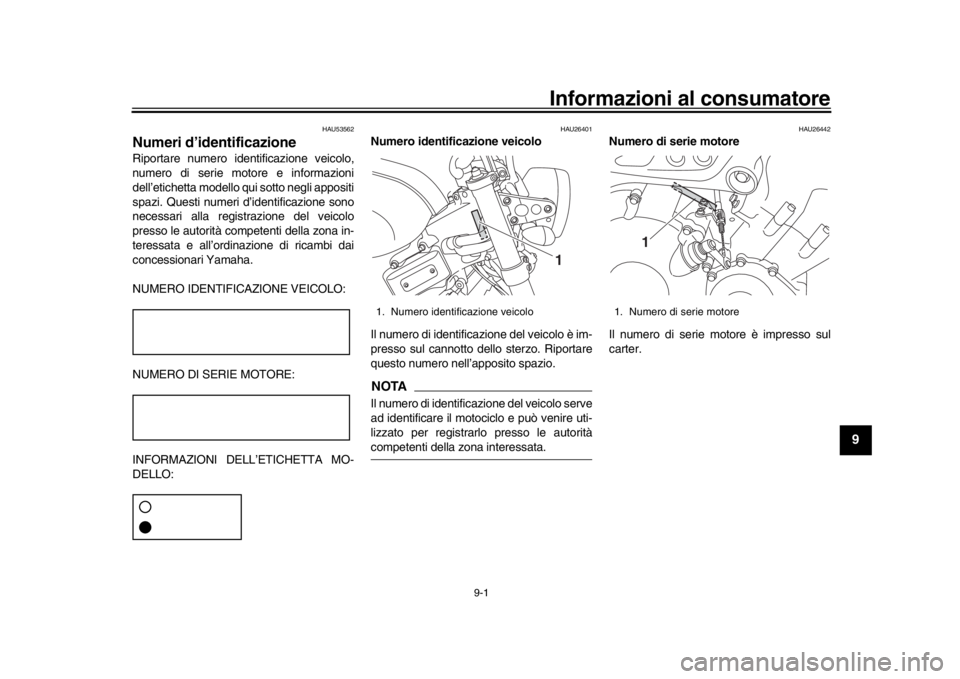

Numero identificazione veicolo
Il numero di identificazione del veicolo è im-
presso sul cannotto dello sterzo. Riportare
questo numero nell’apposito spazio.NOTAIl numero di identificazione del veicolo serve
ad identificare il motociclo e può venire uti-
lizzato per registrarlo presso le autoritàcompetenti della zona interessata.
HAU26442
Numero di serie motore
Il numero di serie motore è impresso sul
carter.
1. Numero identificazione veicolo
1
1. Numero di serie motore
1
B90-9-H0_1.book 1 ページ ２０１５年１２月１６日　水曜日　午後４時５６分

Informazioni al consumatore
9-2
1
2
3
4
5
6
7
89
10
11
12
HAU26481

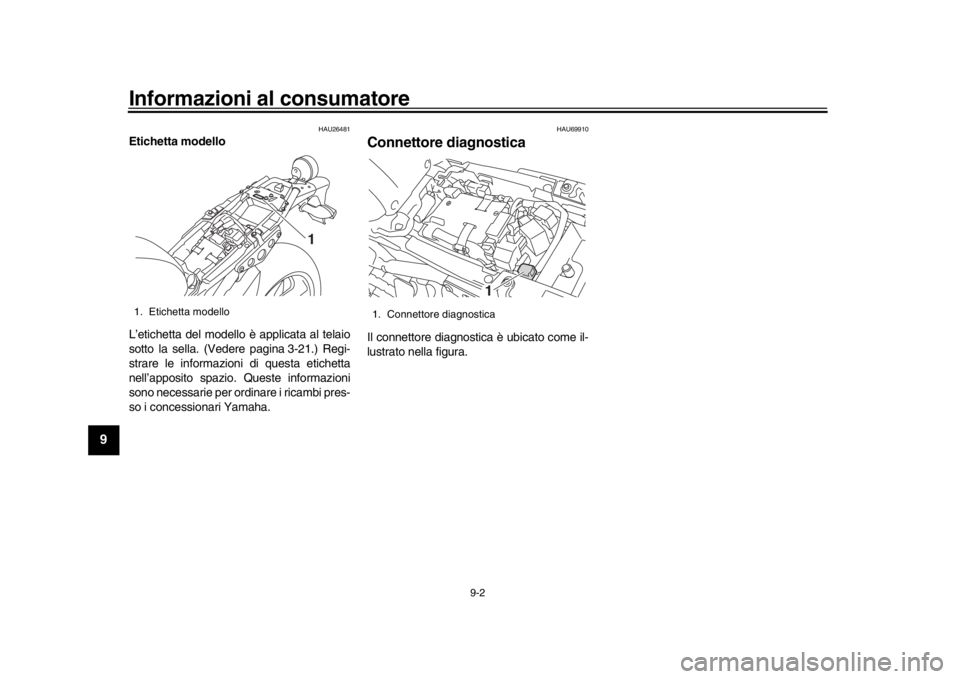

Etichetta modello
L’etichetta del modello è applicata al telaio
sotto la sella. (Vedere pagina 3-21.) Regi-
strare le informazioni di questa etichetta
nell’apposito spazio. Queste informazioni
sono necessarie per or dinare i ricambi pres-
so i concessionari Yamaha.
HAU69910
Connettore diagnosticaIl connettore diagnostica è ubicato come il-
lustrato nella figura.
1. Etichetta modello
1
1. Connettore diagnostica
1
B90-9-H0_1.book 2 ページ ２０１５年１２月１６日　水曜日　午後４時５６分

10-1
1
2
3
4
5
6
7
8
91011
12
Indice analitico
AABS ......................................................... 3-16
Assieme ammortizzatore, regolazione .... 3-24
Attacchi cinghie portabagagli................... 3-25
Avviare il motore ........................................ 5-1BBatteria .................................................... 6-30
Blocchetto accensione/bloccasterzo ......... 3-2CCambi di marcia......................................... 5-2
Candele, controllo...................................... 6-9
Caratteristiche tecniche ............................. 8-1
Carburante............................................... 3-19
Carburante, consigli per ridurne il consumo .................................................. 5-4
Catena di trasmissione, pulizia e lubrificazione ......................................... 6-26
Cavalletto laterale .................................... 3-26
Cavalletto laterale, controllo e
lubrificazione ......................................... 6-28
Cavi, controllo e lubrificazione ................. 6-26
Come supportare il motociclo .................. 6-38
Commutatore luce abbagliante/ anabbagliante ........................................ 3-14
Connettore ausiliario (CC) ....................... 3-28
Connettore diagnostica.............................. 9-2
Convertitore catalitico .............................. 3-21
Cuscinetti ruote, controllo ........................ 6-30DD-mode (modalità di guida) ..................... 3-13EElemento filtrante..................................... 6-16
Etichetta modello ....................................... 9-2
FFanalino posteriore/stop.......................... 6-36
Filtro a carboni attivi ................................ 6-10
Forcella, controllo .................................... 6-29
Forcella, regolazione ............................... 3-22
Fusibili, sostituzione ................................ 6-32GGioco della leva freno, controllo .............. 6-21
Gioco della leva frizione, regolazione ..... 6-20
Gioco della manopola acceleratore, controllo ................................................ 6-16
Gioco valvole........................................... 6-17IInformazioni di sicurezza ........................... 1-1
Interruttore Arresto/Accensione/ Avviamento ........................................... 3-14
Interruttore dell’avvisa tore acustico ......... 3-14
Interruttore del sistema di controllo
della trazione......................................... 3-14
Interruttore di segnalazione luce abbagliante ........................................... 3-14
Interruttore indicatori di direzione ............ 3-14
Interruttore luci d’emergenza .................. 3-14
Interruttori luce stop ................................ 6-21
Interruttori manubrio ................................ 3-13KKit attrezzi ................................................. 6-2LLampada faro, sostituzione ..................... 6-34
Lampada indicatore di direzione, sostituzione ........................................... 6-37
Lampada luce di posizione anteriore, sostituzione ........................................... 6-36
Leva freno ............................................... 3-16 Leva frizione ............................................3-15
Leve freno e frizione, controllo e
lubrificazione.......................................... 6-28
Liquido freni, sostituzione ........................6-24
Liquido refrigerante .................................. 6-13
Livello liquido freni, controllo.................... 6-22
Luce targa ................................................6-37
MManopola e cavo acceleratore, controllo e lubrificazione ........................6-27
Manutenzione e lubrificazione,
periodica ..................................................6-5
Manutenzione, sistema di controllo emissioni..................................................6-3NNumeri d’identificazione .............................9-1
Numero di serie motore .............................9-1
Numero identificazione veicolo ..................9-1OOlio motore e cartuccia filtro olio ............. 6-10PParcheggio.................................................5-5
Pastiglie del freno anteriore e
posteriore, controllo ............................... 6-22
Pedale cambio ......................................... 3-15
Pedale freno ............................................3-16
Pedali freno e cambio, controllo e lubrificazione.......................................... 6-27
Perni del forcellone, lubrificazione ........... 6-29
Pneumatici ...............................................6-17
Posizioni dei componenti ...........................2-1
Pulizia ........................................................7-1RRegime del minimo, controllo .................. 6-16
B90-9-H0_1.book 1 ページ ２０１５年１２月１６日　水曜日　午後４時５６分

Indice analitico
10-2
1
2
3
4
5
6
7
8
910
11
12
Ricerca ed eliminazione guasti ................6-38
Rimessaggio ..............................................7-3
Rodaggio....................................................5-4
Ruote .......................................................6-20SSella .........................................................3-21
Sistema di controllo della trazione ...........3-17
Sistema d’interruzione circuito
accensione ............................................3-26
Sistema immobilizzatore ............................3-1
Spia ABS....................................................3-4
Spia di segnalazione sistema di controllo della trazione.............................3-5
Spia guasto motore ....................................3-4
Spia immobilizer.........................................3-5
Spia livello olio ...........................................3-3
Spia luce abbagliante.................................3-3
Spia marcia in folle.....................................3-3
Spia temperatura liquido refrigerante.........3-4
Spie di segnalazione e di avvertimento .....3-3
Spie indicatore di direzione ........................3-3
Sterzo, controllo .......................................6-30
Strumento multifunzione ............................3-6TTabelle di ricerca ed eliminazione
guasti .....................................................6-39
Tappo serbatoio carburante .....................3-19
Tensione della catena ..............................6-24
Tubetto sfiato e tubo di troppopieno del serbatoio carburante..............................3-21VVano portaoggetti.....................................3-22
Verniciatura opaca, pres tare attenzione ....7-1
B90-9-H0_1.book 2 ページ ２０１５年１２月１６日　水曜日　午後４時５６分
